本實用新型涉及一種實驗室設施，更具體的說，它涉及一種防腐通風柜。

背景技術：

通風柜是實驗室通風設計中不可缺少的一個組成部分。為了使實驗室工作人員不吸入或咽入一些有毒的、可致病的或毒性不明的化學物質和有機體、實驗室中應有良好的通風。為阻止一些蒸氣、氣體和微粒（煙霧、煤煙、灰塵和氣懸體）的吸收，污染物質須用通風柜、通風罩或局部通風的方法除去。

防腐通風柜是在通風柜的基礎上進行防腐處理，防腐通風柜的耐酸堿性能好。

授權公告號為CN203508563U的實用新型專利公開了一種防腐通風柜，其包括操作臺，操作臺上部設置有封閉操作臺的導流板，操作臺下方設有儲物柜，防腐通風柜由基板、擋板和構件拼接而成，其特征在于，所述基板和構件材質為塑料，所述構件為硬頂模具型材，所述構件由直立柱、斜立柱、滑動支架、把手組成，防腐通風柜背部和防腐通風柜面部儲物柜邊緣豎直設有直立柱，防腐通風柜背部兩直立柱之間設有背部基板，防腐通風柜面部操作臺兩角豎直設有斜立柱，外側面基板設置于斜立柱及防腐通風柜面部直立柱與防腐通風柜背部直立柱之間，內側面基板設置于滑動支架及防腐通風柜面部直立柱與防腐通風柜背部直立柱之間。本實用新型基板構件全部采用塑料防腐性能強，采用無縫咬口連接便于拆卸，無易腐蝕構件。

該防腐通風柜的不足之處在于：在操作時需要操作人員將手從擋板下方伸到通風柜內，此時擋板距離操作臺有一定的距離，操作時如果有試劑灑到實驗臺上，試劑濺起可能會從擋板與操作臺之間的縫隙濺出通風柜，會威脅操作人員的安全。

技術實現要素：

針對現有技術存在的不足，本實用新型的目的在于提供一種可有效防止試劑濺出通風柜從而進一步保護操作人員的安全的防腐通風柜。

為實現上述目的，本實用新型提供了如下技術方案：一種防腐通風柜，包括操作臺、通風柜上部和通風柜下部，所述通風柜上部包括基板和擋板，所述擋板的下部設置有若干用于操作人員伸入手臂用的開口。

通過采用上述技術方案，擋板的下部設置有若干開口，操作人員可通過開口將手臂伸入通風柜內，然后進行實驗操作，此時擋板下端與操作臺相接處，不需要留有縫隙即可進行實驗操作，當發生意外試劑灑落時，試劑濺起會濺到擋板上，因此濺起的試劑不會濺到操作人員身上，從而保護了操作人員的人身安全。

本實用新型進一步設置為：若干所述開口處設置有開關門。

通過采用上述技術方案，在不進行實驗操作時可將開關門關閉，這樣可以防止通風柜內的有害氣體從開口處擴散出通風柜。

本實用新型進一步設置為：若干所述開口為設置為圓形的開口。

通過采用上述技術方案，圓形的開口方便操作人員操作時伸縮手臂。

本實用新型進一步設置為：每個所述開口處均設置有若干寬條橡皮筋。

通過采用上述技術方案，寬條橡皮筋可將圓形開口封閉，操作人員可從橡皮筋的縫隙將手伸進通風柜之中，當操作人員進行操作時，寬條橡皮筋可封閉開口處的大部分空隙，可有效防止通風柜中的氣體外流。

本實用新型進一步設置為：所述擋板下部扣合有橫截面為U形的把手。

通過采用上述技術方案，U形的把手可以從擋板的底端扣合在擋板上，操作人員可通過把手方便對擋板進行升降。

本實用新型進一步設置為：所述擋板下部設置有若干通孔，所述把手上部內側設置有用于將把手卡扣在所述通孔內的凸起。

通過采用上述技術方案，把手上的凸起卡在擋板的通孔內，可更好地將把手固定在擋板上。

本實用新型進一步設置為：若干所述開口兩側分別設置有開口槽，所述開口槽的頂部高于所述開口的頂部，若干所述寬條橡皮筋的一端套設在開口一側的開口槽內，若干所述寬條橡皮筋的另一端套設在開口另一側的開口槽內。

通過采用上述技術方案，寬條橡皮筋套設在開口槽內，寬條橡皮筋將開口封閉可有效防止通風柜內的有害氣體擴散到通風柜之外。

本實用新型進一步設置為：所述把手外側設置有凸沿。

通過采用上述技術方案，凸沿用于操作人員在通過把手升降擋板時方便對把手進行施力。

本實用新型進一步設置為：所述凸沿下方設置有凹槽。

通過采用上述技術方案，凸沿下方的凹槽可更加方便操作人員對把手進行施力。

綜上所述，本實用新型具有以下有益效果：該防腐通風柜可有效防止試劑灑落時濺到通風柜之外，從而有效保護操作人員的人身安全。

附圖說明

圖1為實施例的結構示意圖；

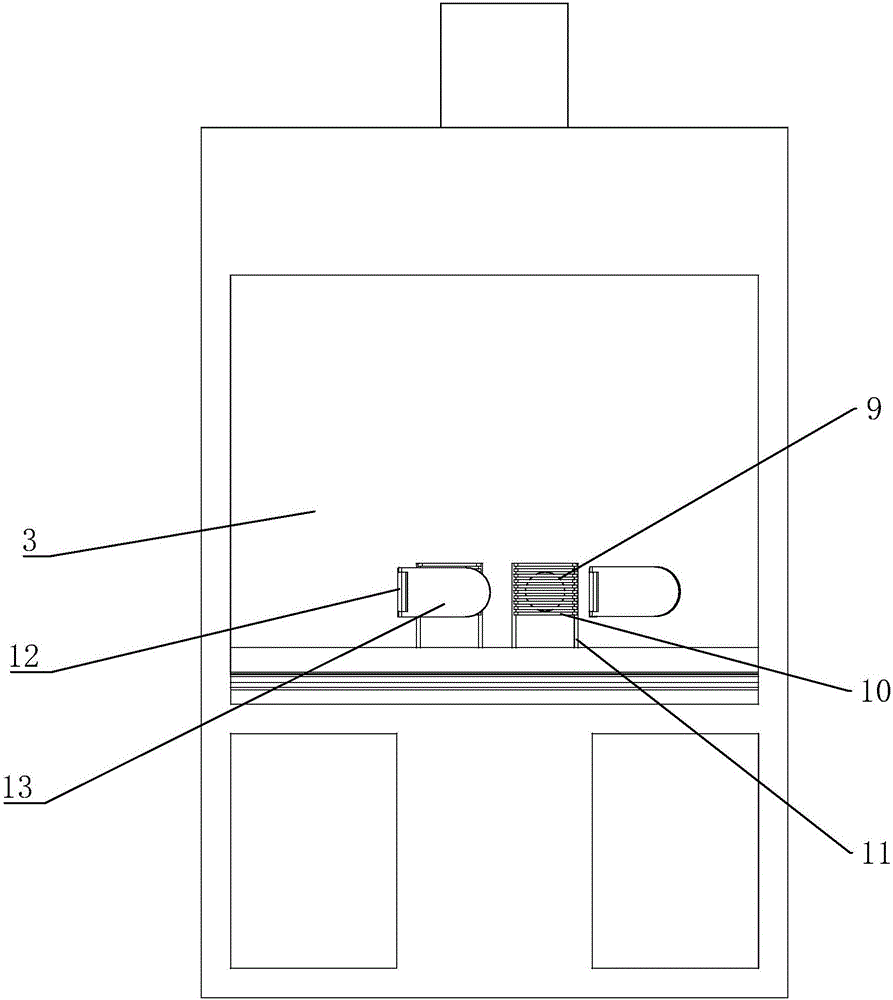

圖2為實施例的正視圖；

圖3為圖1中擋板和把手的組合圖；

圖4為圖3中擋板的結構示意圖；

圖5為圖3中把手的結構示意圖。

圖中：1、操作臺；2、基板；3、擋板；4、通孔；5、把手；6、凸起；7、凸沿；8、凹槽；9、開口；10、寬條橡皮筋；11、開口槽；12、固定件；13、開關門。

具體實施方式

下面結合附圖對本實用新型作進一步詳細說明。

實施例：一種防腐通風柜，參見圖1，包括操作臺1、通風柜上部和通風柜下部。

參見圖1，通風柜上部的左右兩面和背面分別設置有基板2，前面設置有擋板3，擋板3可升降，擋板3采用玻璃鋼材質，可從通風柜外觀察通風柜內的情況和操作。

參見圖1和圖4，擋板3的下部接近底端的位置設置有兩個左右對稱的通孔4，擋板3的下部扣合有橫截面為U形的把手5，參見圖5，把手5的內側面相對于擋板3上的通孔4的位置設置有凸起6，凸起6可以卡扣在通孔4內從而將把手5固定在擋板3下部。把手5上相對于通風柜的外側設置有凸沿7，凸沿7可方便操作人員對把手5施力從而方便控制擋板3的升降，凸沿7的下方設置有凹槽8，凹槽8方便放置手指從而方便對凸沿7向上施力。

參見圖2，擋板3上位于把手5的上方設置有兩個圓形的開口9，操作人員可通過開口9將手伸入通風柜內進行操作，兩個開口9的兩側分別設置有開口9槽，開口9槽的頂部高于開口9的頂部。參見圖3，兩個開口9的兩側的開口9槽之間套設有若干寬條橡皮筋10，寬條橡皮筋10用于在不使用通風柜時封閉開口9，可有效防止通風柜內的有害氣體飄散出通風柜，當需要進行操作時，先將擋板3升起來放置好試劑瓶后放下擋板3，從開口9處將手伸進通風柜內進行操作，寬條橡皮筋10可填補大部分手臂和開口9之間的縫隙，從而有效防止通風柜內的有害氣體飄散出通風柜。

參見圖3，擋板3上兩個最外側開口9槽的兩側分別粘貼有固定件12，固定件12轉動連接有開關門13，在不使用通風柜時可將開關門13關閉，從而有效防止通風柜內的有害氣體飄散出通風柜，當要進行操作時，將開關門13打開即可。

以上所述僅是本實用新型的優選實施方式，本實用新型的保護范圍并不僅局限于上述實施例，凡屬于本實用新型思路下的技術方案均屬于本實用新型的保護范圍。應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理前提下的若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
