本實用新型涉及一種一體機，尤其涉及一種新型清洗烘干一體機。

背景技術：

隨著人們生活節奏的不斷加快，為此很多廠商均推出了即食食品，在傳統的即食食品的生產工藝中，都是由原料加工成熟食，而原料都是需要清洗與烘干的，一般是由工作人員進行清洗后，再烘干，這種方式不僅需要大量的人力，而且往往清洗的不夠干凈，效率也不夠高。

技術實現要素：

本實用新型的目的就在于提供一種解決上述清洗與烘干過程效率不高問題的新型清洗烘干一體機。

為了實現上述目的，本實用新型采用的技術方案是這樣的：新型清洗烘干一體機，包括箱體，所述箱體一端設有出料口，另一端上部設有入料口，箱體內還設有將物料從入料口送至出料口的傳送網帶，箱體內入料口正下方設有清洗池，所述入料口與清洗池間設有活動軸，所述活動軸沿箱體寬度方向貫穿箱體兩端，且箱體被貫穿的兩端面上設有供活動軸滑動的滑動軌道，所述滑動軌道水平設置，一端位于傳送網帶上方，另一端向下彎折形成一豎直段，所述豎直段位于入料口正下方并延伸至清洗池內，箱體外部設有驅動活動軸移動和轉動的電機，活動軸上設有網箱，所述網箱頂部有開口且開口處設有電控閥門，箱體內部設有烘干器。

進一步的是：所述烘干器至少有兩個且數量為偶數，對稱設置于箱體內頂部與底部。

進一步的是：還包括擋板，所述擋板設置于清洗池最近的烘干器與清洗池之間，擋板設有供物料通過的開口。

與現有技術相比，本實用新型的優點在于：物料由漏料裝置進入旋轉網箱，清洗之后再放送至傳送網帶上進行烘干，整個過程屬于純機械控制，避免了外界人工操作時帶來的一些污染，同時大大提高了工作效率，幫助整個生產工藝節約時間，加之清洗與烘干是設置在同一臺機器內的，節約了場地與人力。

附圖說明

圖1為；本實用新型主視圖；

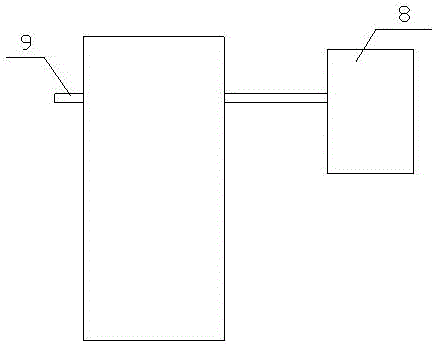

圖2為：本實用新型俯視圖。

圖中：1-箱體、2-入料口、3-網箱、4-滑動軌道、5-清洗池、6-出料口、7-傳送網帶、8-電機、9-活動軸、10-烘干器、11-擋板。

具體實施方式

下面將結合附圖對本實用新型作進一步說明。

實施例1：如圖1、圖2所示，本實用新型新型清洗烘干一體機，包括箱體1，所述箱體1一端設有出料口6，另一端上部設有入料口2，箱體1內還設有將物料從入料口2送至出料口6的傳送網帶7，箱體1內入料口2正下方設有清洗池5，所述入料口2與清洗池5間設有活動軸9，所述活動軸9沿箱體1寬度方向貫穿箱體1兩端，且箱體1被貫穿的兩端面上設有供活動軸9滑動的滑動軌道4，所述滑動軌道4水平設置，一端位于傳送網帶7上方，另一端向下彎折形成一豎直段，所述豎直段位于入料口2正下方并延伸至清洗池5內，箱體1外部設有驅動活動軸9移動和轉動的電機8，活動軸9上設有網箱3，所述網箱3頂部有開口且開口處設有電控閥門，箱體1內部設有烘干器10。

物料通過入料口2進入網箱3，所述網箱3通過活動軸9、活動軌道4與電機8的配合作用，在裝好物料后，網箱3先移動至清洗池5內，經活動軸9的高速旋轉，達到清洗的目的，隨后網箱3移動至傳送網帶7上方并將物料送至傳送網帶7上，經過烘干器10的作用，物料則被烘干，由出料口6送出即可。

在上述實施方式中，烘干器10簡單設置于箱體1內部即可，但為了保證物料的烘干受熱均勻，避免物料發生上部干燥而下部潮濕的情況，作為優選的方式，所述烘干器10至少有兩個且數量為偶數，對稱設置于箱體內1頂部與底部。

在上述實施方式中，還包括擋板11，所述擋板11設置于清洗池5最近的烘干器10與清洗池5之間，擋板11設有供物料通過的開口，設置了擋板11后，隔絕了干燥部分與清洗部分，避免了干燥部分的熱能流失至清洗部分，節約了能源，提高了效率。
