本實用新型涉及一種循環利用裝置，尤其涉及一種稀土廢液循環利用裝置。

背景技術：

稀土，有“工業維生素”的美稱?，F(xiàn)如今已成為極其重要的戰略資源。稀土元素氧化物是指元素周期表中原子序數為57到71的15種鑭系元素氧化物，以及與鑭系元素化學性質相似的鈧和釔共17種元素的氧化物。稀土元素在石油、化工、冶金、紡織、陶瓷、玻璃、永磁材料等領域都得到了廣泛的應用，隨著科技的進步和應用技術的不斷突破，稀土氧化物的價值將越來越大。稀土冶煉加工生產過程，會產生大量的稀土廢液。這些稀土廢液的廢水中的有害物質，廢水需達標處理，不然會造成環境污染，同時這些廢液中有些是可以再次利用，對這些資源的循環再次利用，不僅可以保護環境，而且對節約資源，促進經濟可持續發展具有重大意義。

現有的稀土廢液循環利用裝置存在回收效率低下缺點，因此亟需研發一種回收效率高的稀土廢液循環利用裝置。

技術實現要素：

(1)要解決的技術問題

本實用新型為了克服現有的稀土廢液循環利用裝置回收效率低下的缺點，本實用新型要解決的技術問題是提供一種回收效率高的稀土廢液循環利用裝置。

(2)技術方案

為了解決上述技術問題，本實用新型提供了這樣一種稀土廢液循環利用裝置，包括有底板、處理箱、右支架、旋轉電機、固定板、進水管、第一電控閥、第二電控閥、第一出水管、收集槽、滯留箱、第二出水管、第三電控閥、進料管、第四電控閥、軸承座、攪拌葉片、轉軸、繞線輪、過濾槽、拉線、第一定滑輪、彈簧、左支架、種植箱和第二定滑輪；底板頂部從左至右依次設置有種植箱、左支架、處理箱和右支架，左支架頂部設置有收集槽，左支架右端鉸接連接有過濾槽，過濾槽左側與左支架內頂部右端之間連接有彈簧，處理箱左上方設置有進料管，進料管上設置有第四電控閥，處理箱左內壁上設置有軸承座，軸承座上設置有轉軸，轉軸右部穿過處理箱右壁，處理箱內的轉軸上設置有攪拌葉片，處理箱外的轉軸上設置有繞線輪，繞線輪上繞有拉線，右支架內右側設置有固定板和旋轉電機，旋轉電機位于固定板的下方，旋轉電機左側與轉軸右端連接，固定板底部設置有第二定滑輪和第一定滑輪，第一定滑輪位于第二定滑輪的右方，拉線繞過第二定滑輪和第一定滑輪，拉線末端與過濾槽右側連接，右支架頂部左端設置有滯留箱，滯留箱底部設置有第二出水管，第二出水管上設置有第三電控閥，滯留箱左壁設置有第一出水管，第一出水管上設置有第二電控閥，滯留箱左上方設置有進水管，進水管上設置有第一電控閥。

優選地，還包括有導向環，右支架左側設置有導向環，導向環位于固定板和旋轉電機之間，導向環的立體形狀為圓柱體形，導向環的高度為5cm，導向環的底面直徑為8cm。

優選地，攪拌葉片上設置有小孔，小孔的形狀為圓柱體形，小孔的底面直徑為5cm，小孔深度為5cm，小孔的底面圓心位于攪拌葉片中部截面上，小孔的內表面為非加工平面。

優選地，還包括有限位塊，處理箱左內壁上設置有限位塊，限位塊位于軸承座的上方，限位塊位于攪拌葉片的左上方，限位塊的形狀為長方體形，限位塊的高度為3cm，限位塊的底面長度為9cm。

優選地，還包括有加強筋，右支架內頂部和內右側之間、左支架下部和底板之間與左支架內頂部和內左側之間均設置有加強筋，加強筋的材質為Q235鋼，加強筋的形狀為長方體形，加強筋的厚度為5cm。

優選地，還包括有外圍套體，底板左側、右側和底部包圍設置有外圍套體，外圍套體垂直設置在底板外圍，外圍套體的主視形狀為凹字形，外圍套體的厚度為3cm，外圍套體高度為7cm。

優選地，過濾槽的材質為不銹鋼，過濾槽的形狀為六棱柱形，過濾槽的高度為50cm，過濾槽底面長度為30cm，過濾槽的左右下側壁的主視長度為30cm，過濾槽的左右上側壁的主視長度為20cm。

工作原理：初始，種植箱內種植有植物，彈簧處于拉伸狀態，進水管內流動有稀土廢液，進料管內流動有用于中和稀土廢液，使稀土廢液達標的中和料液。當需要對稀土廢液進行循環利用時，打開第一電控閥，稀土廢液從進水管中流出至滯留箱內，當滯留箱內的稀土廢液到一定量時，關閉第一電控閥。稀土廢液在滯留箱內滯留一段時間后，稀土廢液中的渣屑沉淀，稀土廢液中的清液處于稀土廢液上部。然后，打開第二電控閥，使稀土廢液中的清液從第一出水管流出至收集槽內。當稀土廢液中的清液流出到一定程度時，關閉第二電控閥，打開第三電控閥，使剩余稀土廢液從第二出水管中流出至過濾槽內。此時，打開第四電控閥，使中和料液從進料管內流入處理箱內，當中和料液足量時，關閉第四電控閥。啟動旋轉電機間隔性順轉和反轉，帶動繞線輪間隔性順轉和反轉，使拉線間隔性被收回和放出，從而使過濾槽擺動，對流經過濾槽內的稀土廢液進行晃動過濾，在此過程中，稀土廢液中的大塊廢棄物被過濾槽濾去，留在過濾槽內，而其他稀土廢液會從過濾槽中流出至處理箱內。旋轉電機間隔性順轉和反轉的過程中，轉軸間隔性順轉和反轉，帶動攪拌葉片轉動，對處理箱內的稀土廢液進行攪拌，使稀土廢液與中和料液充分混勻，加速稀土廢液的中和處理。當稀土廢液過濾完成后，關閉第三電控閥，旋轉電機停止工作。隨后，人們可以利用處理箱內處理后的稀土廢液對種植箱內的植物進行澆灌，利用收集槽內的稀土廢液清液進行稀土冶煉，并將過濾槽內的大塊廢棄物進行再次處理利用。

因?yàn)檫€包括有導向環，右支架左側設置有導向環，導向環位于固定板和旋轉電機之間，導向環的立體形狀為圓柱體形，導向環的高度為5cm，導向環的底面直徑為8cm。所以拉線可以在導向環的導向作用下，沿著固定的軌道運動。

因?yàn)閿嚢枞~片上設置有小孔，小孔的形狀為圓柱體形，小孔的底面直徑為5cm，小孔高度為5cm，小孔的底面圓心位于攪拌葉片中部截面上，小孔的內表面為非加工平面。所以攪拌葉片所用的材料少，降低了生產成本。

因?yàn)檫€包括有限位塊，處理箱左內壁上設置有限位塊，限位塊位于軸承座的上方，限位塊位于攪拌葉片的左上方，限位塊的形狀為長方體形，限位塊的高度為3cm，限位塊的底面長度為9cm。所以當稀土廢液到限位塊的水平高度時，停止對處理箱內灌入稀土料液，可以防止稀土廢液在中和處理過程中攪動溢出，弄臟底板。

因?yàn)檫€包括有加強筋，右支架內頂部和內右側之間、左支架下部和底板之間與左支架內頂部和內左側之間均設置有加強筋，加強筋的材質為Q235鋼，加強筋的形狀為長方體形，加強筋的厚度為5cm。所以右支架、左支架的承重能力強，支撐效果好。

因?yàn)檫€包括有外圍套體，底板左側、右側和底部包圍設置有外圍套體，外圍套體垂直設置在底板外圍，外圍套體的主視形狀為凹字形，外圍套體的厚度為3cm，外圍套體高度為7cm。外圍套體對地板起到加強保護的作用，所以底板的穩固性好，使用壽命長。

(3)有益效果

本實用新型達到了回收效率高的效果。本裝置利用滯留箱對稀土廢液中的清液進行回收；利用處理箱和中和料液，對稀土廢液進行中和處理，使稀土廢液達標，從而進行再利用灌溉植物，達到了對稀土廢液的循環利用，回收效果好，回收處理成本低。

附圖說明

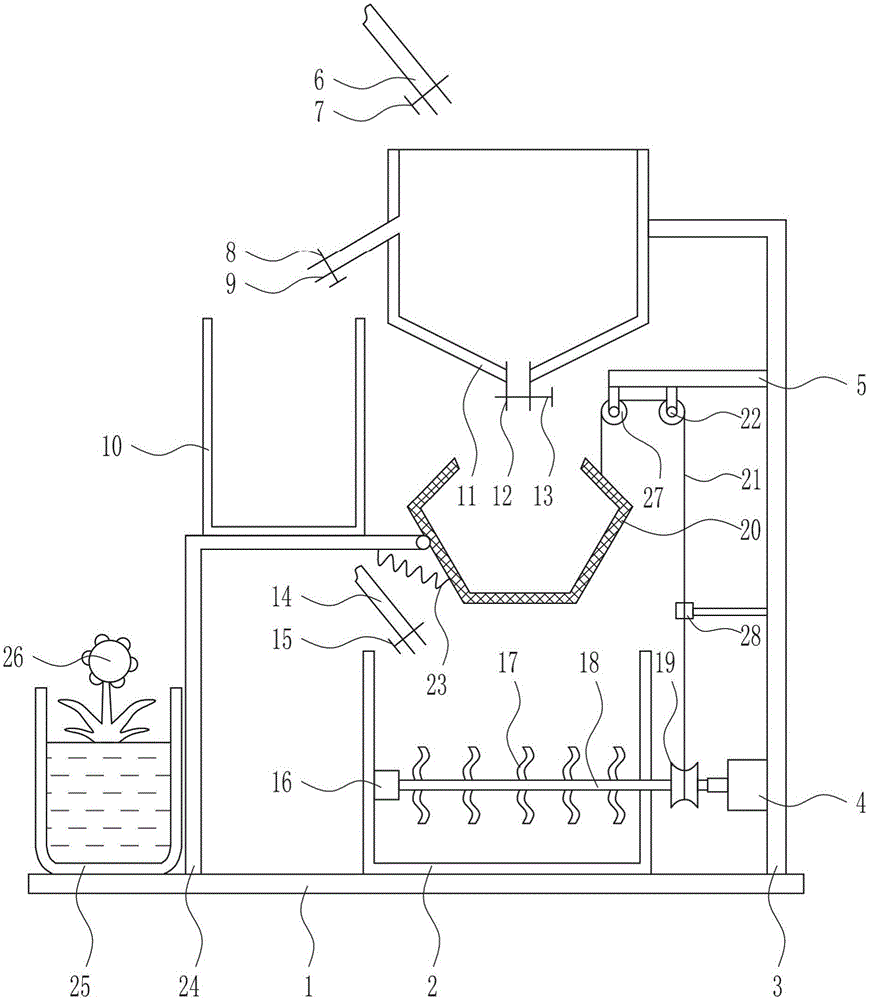

圖1為本實用新型的第一種主視結構示意圖。

圖2為本實用新型的第二種主視結構示意圖。

圖3為本實用新型的第三種主視結構示意圖。

圖4為本實用新型的第四種主視結構示意圖。

圖5為本實用新型的第五種主視結構示意圖。

圖6為本實用新型的第六種主視結構示意圖。

附圖中的標記為：1-底板，2-處理箱，3-右支架，4-旋轉電機，5-固定板，6-進水管，7-第一電控閥，8-第二電控閥，9-第一出水管，10-收集槽，11-滯留箱，12-第二出水管，13-第三電控閥，14-進料管，15-第四電控閥，16-軸承座，17-攪拌葉片，18-轉軸，19-繞線輪，20-過濾槽，21-拉線，22-第一定滑輪，23-彈簧，24-左支架，25-種植箱，26-植物，27-第二定滑輪，28-導向環，29-小孔，30-限位塊，31-加強筋，32-外圍套體。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步的說明。

實施例1

一種稀土廢液循環利用裝置，如圖1-6所示，包括有底板1、處理箱2、右支架3、旋轉電機4、固定板5、進水管6、第一電控閥7、第二電控閥8、第一出水管9、收集槽10、滯留箱11、第二出水管12、第三電控閥13、進料管14、第四電控閥15、軸承座16、攪拌葉片17、轉軸18、繞線輪19、過濾槽20、拉線21、第一定滑輪22、彈簧23、左支架24、種植箱25和第二定滑輪27；底板1頂部從左至右依次設置有種植箱25、左支架24、處理箱2和右支架3，左支架24頂部設置有收集槽10，左支架24右端鉸接連接有過濾槽20，過濾槽20左側與左支架24內頂部右端之間連接有彈簧23，處理箱2左上方設置有進料管14，進料管14上設置有第四電控閥15，處理箱2左內壁上設置有軸承座16，軸承座16上設置有轉軸18，轉軸18右部穿過處理箱2右壁，處理箱2內的轉軸18上設置有攪拌葉片17，處理箱2外的轉軸18上設置有繞線輪19，繞線輪19上繞有拉線21，右支架3內右側設置有固定板5和旋轉電機4，旋轉電機4位于固定板5的下方，旋轉電機4左側與轉軸18右端連接，固定板5底部設置有第二定滑輪27和第一定滑輪22，第一定滑輪22位于第二定滑輪27的右方，拉線21繞過第二定滑輪27和第一定滑輪22，拉線21末端與過濾槽20右側連接，右支架3頂部左端設置有滯留箱11，滯留箱11底部設置有第二出水管12，第二出水管12上設置有第三電控閥13，滯留箱11左壁設置有第一出水管9，第一出水管9上設置有第二電控閥8，滯留箱11左上方設置有進水管6，進水管6上設置有第一電控閥7。

還包括有導向環28，右支架3左側設置有導向環28，導向環28位于固定板5和旋轉電機4之間，導向環28的立體形狀為圓柱體形，導向環28的高度為5cm，導向環28的底面直徑為8cm。

攪拌葉片17上設置有小孔29，小孔29的形狀為圓柱體形，小孔29的底面直徑為5cm，小孔29深度為5cm，小孔29的底面圓心位于攪拌葉片17中部截面上，小孔29的內表面為非加工平面。

還包括有限位塊30，處理箱2左內壁上設置有限位塊30，限位塊30位于軸承座16的上方，限位塊30位于攪拌葉片17的左上方，限位塊30的形狀為長方體形，限位塊30的高度為3cm，限位塊30的底面長度為9cm。

還包括有加強筋31，右支架3內頂部和內右側之間、左支架24下部和底板1之間與左支架24內頂部和內左側之間均設置有加強筋31，加強筋31的材質為Q235鋼，加強筋31的形狀為長方體形，加強筋31的厚度為5cm。

還包括有外圍套體32，底板1左側、右側和底部包圍設置有外圍套體32，外圍套體32垂直設置在底板1外圍，外圍套體32的主視形狀為凹字形，外圍套體32的厚度為3cm，外圍套體32高度為7cm。

過濾槽20的材質為不銹鋼，過濾槽20的形狀為六棱柱形，過濾槽20的高度為50cm，過濾槽20底面長度為30cm，過濾槽20的左右下側壁的主視長度為30cm，過濾槽20的左右上側壁的主視長度為20cm。

工作原理：初始，種植箱25內種植有植物26，彈簧23處于拉伸狀態，進水管6內流動有稀土廢液，進料管14內流動有用于中和稀土廢液，使稀土廢液達標的中和料液。當需要對稀土廢液進行循環利用時，打開第一電控閥7，稀土廢液從進水管6中流出至滯留箱11內，當滯留箱11內的稀土廢液到一定量時，關閉第一電控閥7。稀土廢液在滯留箱11內滯留一段時間后，稀土廢液中的渣屑沉淀，稀土廢液中的清液處于稀土廢液上部。然后，打開第二電控閥8，使稀土廢液中的清液從第一出水管9流出至收集槽10內。當稀土廢液中的清液流出到一定程度時，關閉第二電控閥8，打開第三電控閥13，使剩余稀土廢液從第二出水管12中流出至過濾槽20內。此時，打開第四電控閥15，使中和料液從進料管14內流入處理箱2內，當中和料液足量時，關閉第四電控閥15。啟動旋轉電機4間隔性順轉和反轉，帶動繞線輪19間隔性順轉和反轉，使拉線21間隔性被收回和放出，從而使過濾槽20擺動，對流經過濾槽20內的稀土廢液進行晃動過濾，在此過程中，稀土廢液中的大塊廢棄物被過濾槽20濾去，留在過濾槽20內，而其他稀土廢液會從過濾槽20中流出至處理箱2內。旋轉電機4間隔性順轉和反轉的過程中，轉軸18間隔性順轉和反轉，帶動攪拌葉片17轉動，對處理箱2內的稀土廢液進行攪拌，使稀土廢液與中和料液充分混勻，加速稀土廢液的中和處理。當稀土廢液過濾完成后，關閉第三電控閥13，旋轉電機4停止工作。隨后，人們可以利用處理箱2內處理后的稀土廢液對種植箱25內的植物26進行澆灌，利用收集槽10內的稀土廢液清液進行稀土冶煉，并將過濾槽20內的大塊廢棄物進行再次處理利用。

因?yàn)檫€包括有導向環28，右支架3左側設置有導向環28，導向環28位于固定板5和旋轉電機4之間，導向環28的立體形狀為圓柱體形，導向環28的高度為5cm，導向環28的底面直徑為8cm。所以拉線21可以在導向環28的導向作用下，沿著固定的軌道運動。

因?yàn)閿嚢枞~片17上設置有小孔29，小孔29的形狀為圓柱體形，小孔29的底面直徑為5cm，小孔29高度為5cm，小孔29的底面圓心位于攪拌葉片17中部截面上，小孔29的內表面為非加工平面。所以攪拌葉片17所用的材料少，降低了生產成本。

因?yàn)檫€包括有限位塊30，處理箱2左內壁上設置有限位塊30，限位塊30位于軸承座16的上方，限位塊30位于攪拌葉片17的左上方，限位塊30的形狀為長方體形，限位塊30的高度為3cm，限位塊30的底面長度為9cm。所以當稀土廢液到限位塊30的水平高度時，停止對處理箱2內灌入稀土料液，可以防止稀土廢液在中和處理過程中攪動溢出，弄臟底板1。

因?yàn)檫€包括有加強筋31，右支架3內頂部和內右側之間、左支架24下部和底板1之間與左支架24內頂部和內左側之間均設置有加強筋31，加強筋31的材質為Q235鋼，加強筋31的形狀為長方體形，加強筋31的厚度為5cm。所以右支架3、左支架24的承重能力強，支撐效果好。

因?yàn)檫€包括有外圍套體32，底板1左側、右側和底部包圍設置有外圍套體32，外圍套體32垂直設置在底板1外圍，外圍套體32的主視形狀為凹字形，外圍套體32的厚度為3cm，外圍套體32高度為7cm。外圍套體32對地板起到加強保護的作用，所以底板1的穩固性好，使用壽命長。

以上所述實施例僅表達了本實用新型的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
