本實用新型屬于工業廢水處理裝置領域，具體涉及一種適用于處理高錳鐵礦井水的組合濾罐。

背景技術：

目前，隨著我國工業化進程的加快，經濟得到迅猛發展，生活水平日益提高，但是人們環境保護意識普遍不強，從而導致生活中各種垃圾混合，甚至直接對水資源造成嚴重污染。近年來，由于政府部門的大量宣傳，人們逐漸感覺到污染的嚴重性，從而將大量的資金投入對污染水體的處理中，但是效果不明顯。治理需要從源頭抓起，應當首先把污染的水集中起來進行處理，而對集中的污染水進行處理需要一定的設備支持。

工業領域其發展速度已遠超人們的預想，而在工業發展的同時，同業廢水也無可避免，而工業廢水如果直接排放就會污染環境，這會給人們帶來損失，而現有的污水過濾裝置價格較為昂貴，這都會給使用者帶來一定的損失。

技術實現要素：

為了解決上述技術問題，本實用新型提供一種適用于處理高錳鐵礦井水的組合濾罐，包括：進水管1，固定裝置2，排氣管3，污水輸送管4，過濾裝置5，控制系統6，承重臺7，排水管8，支架9，電機10；所述位于底端的承重臺7，承重臺7呈現為長方體結構，承重臺7的上方設有控制系統6和支架9；所述支架9的上方呈現為圓柱體，支架9的下方呈現為半球體，支架9的下端垂直無縫焊接承重臺7的上表面，支架9的材質為不銹鋼，支架9的數量為2個，支架9的上方設有過濾裝置5；所述過濾裝置5的下端設有排水管8，過濾裝置5的上方設有污水輸送管4，過濾裝置5的側壁垂直無縫焊接固定裝置2；所述排水管8呈現為水平式L型結構體；所述污水輸送管4的一端連接過濾裝置5的上表面，污水輸送管4的另一端的下方設有進水管1和電機10；所述固定裝置2套嵌連接排氣管3，固定裝置2套嵌連接污水輸送管4。

進一步的，所述固定裝置2包括：污水輸送管固定圓環2-1，排氣管固定圓環2-2；所述位于一端的污水輸送管固定圓環2-1，污水輸送管固定圓環2-1的一側設有排氣管固定圓環2-2，污水輸送管固定圓環2-1呈現為環形結構體；所述排氣管固定圓環2-2呈現為環形結構體，排氣管固定圓環2-2為不銹鋼材質。

進一步的，所述過濾裝置5包括：鵝卵石過濾層5-1，石英砂過濾層5-2，活性炭過濾層5-3；所述位于中間的石英砂過濾層5-2，石英砂過濾層5-2的上方設有鵝卵石過濾層5-1，石英砂過濾層5-2的下方設有活性炭過濾層5-3。

本實用新型公開的一種適用于處理高錳鐵礦井水的組合濾罐，其優點在于：

(1)該裝置設有將鵝卵石過濾層、石英砂過濾層和活性炭過濾層組合設置，處理水效果明顯；

(2)該裝置結構簡單，占地小，安裝維護方便；

(3)該裝置勞動強度低，自動化程度高，具有良好的市場前景，可大量的投入市場使用。

本實用新型所述的一種適用于處理高錳鐵礦井水的組合濾罐，該裝置設有將鵝卵石過濾層、石英砂過濾層和活性炭過濾層組合設置，處理水效果明顯；其結構簡單，占地小，安裝維護方便；該裝置勞動強度低，自動化程度高，具有良好的市場前景，可大量的投入市場使用。

附圖說明

圖1是本實用新型中所述的一種適用于處理高錳鐵礦井水的組合濾罐示意圖。

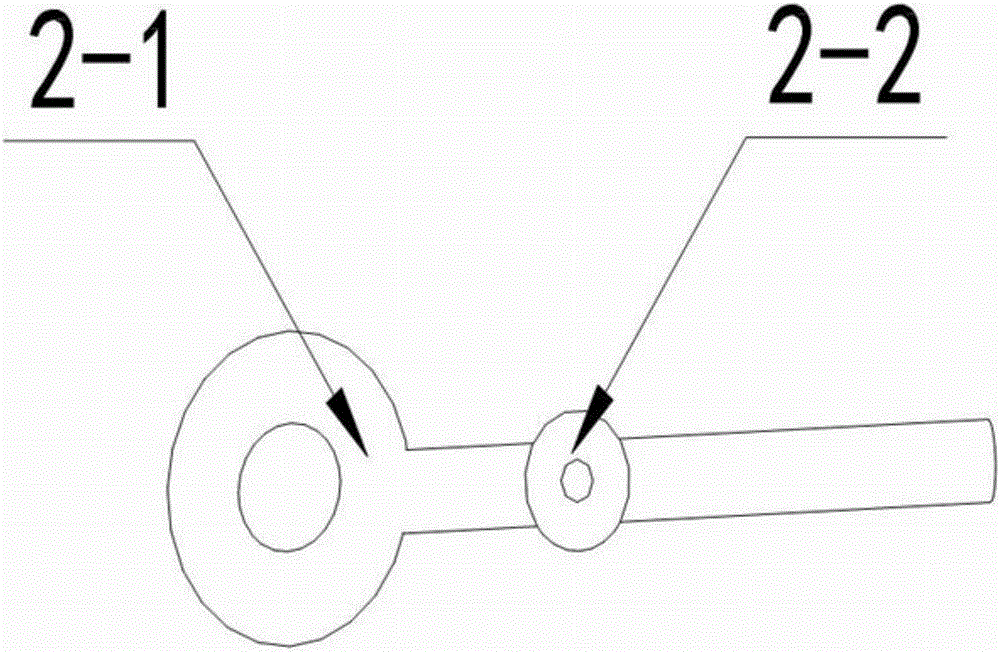

圖2是本實用新型中所述的固定裝置示意圖。

圖3是本實用新型中所述的過濾裝置示意圖。

以上圖1～圖3中，進水管1，固定裝置2，污水輸送管固定圓環2-1，排氣管固定圓環2-2，排氣管3，污水輸送管4，過濾裝置5，鵝卵石過濾層5-1，石英砂過濾層5-2，活性炭過濾層5-3，控制系統6，承重臺7，排水管8，支架9，電機10。

具體實施方式

下面結合附圖對本實用新型提供的一種適用于處理高錳鐵礦井水的組合濾罐進行進一步說明。

如圖1所示，是本實用新型中所述的一種適用于處理高錳鐵礦井水的組合濾罐示意圖。從圖中看出，包括：進水管1，固定裝置2，排氣管3，污水輸送管4，過濾裝置5，控制系統6，承重臺7，排水管8，支架9，電機10；所述位于底端的承重臺7，承重臺7呈現為長方體結構，承重臺7的上方設有控制系統6和支架9；所述支架9的上方呈現為圓柱體，支架9的下方呈現為半球體，支架9的下端垂直無縫焊接承重臺7的上表面，支架9的材質為不銹鋼，支架9的數量為2個，支架9的上方設有過濾裝置5；所述過濾裝置5的下端設有排水管8，過濾裝置5的上方設有污水輸送管4，過濾裝置5的側壁垂直無縫焊接固定裝置2；所述排水管8呈現為水平式L型結構體；所述污水輸送管4的一端連接過濾裝置5的上表面，污水輸送管4的另一端的下方設有進水管1和電機10；所述固定裝置2套嵌連接排氣管3，固定裝置2套嵌連接污水輸送管4。

如圖2所示，是本實用新型中所述的固定裝置示意圖。從圖中看出，所述固定裝置2包括：污水輸送管固定圓環2-1，排氣管固定圓環2-2；所述位于一端的污水輸送管固定圓環2-1，污水輸送管固定圓環2-1的一側設有排氣管固定圓環2-2，污水輸送管固定圓環2-1呈現為環形結構體；所述排氣管固定圓環2-2呈現為環形結構體，排氣管固定圓環2-2為不銹鋼材質。

如圖3所示，是本實用新型中所述的過濾裝置示意圖。從圖中看出，所述過濾裝置5包括：鵝卵石過濾層5-1，石英砂過濾層5-2，活性炭過濾層5-3；所述位于中間的石英砂過濾層5-2，石英砂過濾層5-2的上方設有鵝卵石過濾層5-1，石英砂過濾層5-2的下方設有活性炭過濾層5-3。

本實用新型所述的一種適用于處理高錳鐵礦井水的組合濾罐，該裝置設有將鵝卵石過濾層、石英砂過濾層和活性炭過濾層組合設置，處理水效果明顯；其結構簡單，占地小，安裝維護方便；該裝置勞動強度低，自動化程度高，具有良好的市場前景，可大量的投入市場使用。
