本實用新型涉及污水處理技術，尤其是涉及一種搪瓷拼裝式污水處理系統。

背景技術：

常用的污水處理裝置多為混凝土結構，近年來，隨著技術進步，一些新材料的拼裝罐開始進入人們視野。其中，搪瓷鋼板瓶裝罐因其抗腐蝕性強、易于清洗、硬度高、耐高溫等優良性能而得到了廣泛認可。

目前，已出現少量的用于污水處理的搪瓷拼裝罐，其一方面采用推桿潷水器易導致搪瓷拼裝罐疲勞損壞，縮短了搪瓷拼裝罐的使用壽命，另一方面曝氣裝置易在出水時自動釋放部分空氣，導致污泥擾動，不利于正常出水。

技術實現要素：

本實用新型的目的在于克服上述技術不足，提出一種搪瓷拼裝式污水處理系統，其可避免搪瓷拼裝罐疲勞損壞并延長其使用壽命，且可避免出水時釋放空氣而導致污泥擾動。

為達到上述技術目的，本實用新型的技術方案提供一種搪瓷拼裝式污水處理系統，包括，

搪瓷拼裝罐；

設于所述所述搪瓷拼裝罐內的浮筒潷水器；

與所述搪瓷拼裝罐開口端連接的進水管；及

一曝氣裝置，其包括曝氣風機、設于所述搪瓷拼裝罐底部的多個曝氣機構、連接所述曝氣風機與所述曝氣機構的倒U型進氣管及設于所述進氣管頂端的曝氣卸載閥。

優選的，所述曝氣機構包括多個曝氣盤及連接相鄰兩個所述曝氣盤的曝氣短管，所述進氣管與所述曝氣短管連通。

優選的，多個所述曝氣盤呈由內之外多層環形排列。

優選的，所述浮筒潷水器包括：

豎直設置且下端固定于所述搪瓷拼裝罐底部的兩個導桿；

載體分離筒，所述載體分離筒兩端分別與兩個所述導桿滑動連接并能夠相對所述導桿上下滑動，且所述載體分離筒上設置有多個分離孔；

與所述載體分離筒的出水端連接的出水軟管，所述出水軟管的出水端穿過所述搪瓷拼裝罐并與一控制閥連接；及

平行設置于所述載體分離筒上方的浮筒，所述浮筒通過連接件與所述載體分離筒連接。

優選的，所述浮筒潷水器還包括上下設置的上限位桿和下限位桿，所述上限位桿和下限位桿兩端分別與兩個導桿連接，所述載體分離筒設置于上限位桿和下限位桿之間。

優選的，所述浮筒潷水器還包括一與所述載體分離筒連接為一體的沉重管。

優選的，所述浮筒潷水器包括一連接短管及一限位管，所述連接短管一端與其中一個所述導桿滑動連接、另一端與所述載體分離筒連接，所述限位管與所述沉重管連接成一外套于其中另一個所述導桿的環形管。

優選的，每個所述分離孔均為沿所述載體分離筒周向布置的弧形孔，多個所述分離孔沿所述載體分離筒軸向均勻布置。

優選的，所述搪瓷拼裝式污水處理系統包括一設置于所述搪瓷拼裝罐底部的攪拌泵，所述攪拌泵的出水端與一攪拌管連接，所述攪拌管的出水端設于所述搪瓷拼裝罐頂端。

與現有技術相比，本實用新型采用浮筒潷水器以避免與搪瓷拼裝罐側壁產生力的作用，降低了搪瓷拼裝罐受到的拉力，另一方面設置一進氣管連接曝氣結構和曝氣風機，并在進氣管頂端設置曝氣卸載閥以提前釋放曝氣機構內的空氣，其有利于保證浮筒潷水器的正常出水。

附圖說明

圖1是本實用新型的搪瓷拼裝式污水處理系統的連接結構示意圖；

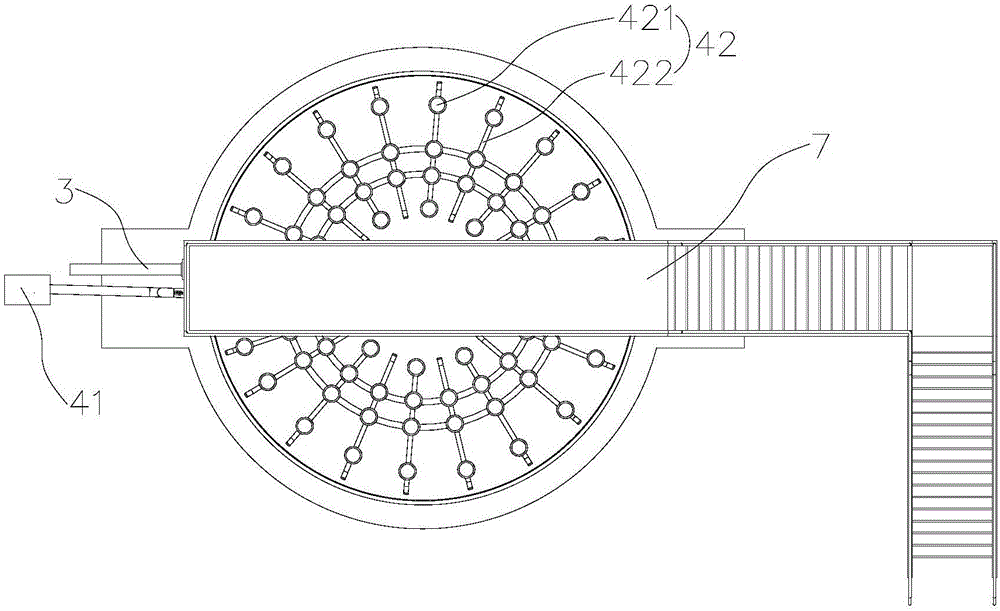

圖2是本實用新型的圖1的俯視圖；

圖3是本實用新型的浮筒潷水器的連接結構示意圖；

圖4是本實用新型的圖3的A部放大圖。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

請參閱圖1～4，本實用新型的實施例提供了一種搪瓷拼裝式污水處理系統，包括，

搪瓷拼裝罐1；

設于所述搪瓷拼裝罐1內的浮筒潷水器2；

與所述搪瓷拼裝罐1開口端連接的進水管3；及

一曝氣裝置4，其包括曝氣風機41、設于所述搪瓷拼裝罐1底部的多個曝氣機構42、連接所述曝氣風機41與所述曝氣機構42的倒U型進氣管43及設于所述進氣管43頂端的曝氣卸載閥44。

具體的，污水由進水管3進入搪瓷拼裝罐1內，然后通過曝氣裝置4曝氣，具體可通過一曝氣風機41產生氣流沿倒U型的進氣管43進入曝氣機構42，并通過曝氣機構42曝氣，曝氣完成后靜置，最后通過浮筒潷水器2出水。其中，在曝氣完成后，開啟曝氣卸載閥44釋放曝氣機構42內的空氣，從而避免了浮筒潷水器2出水過程中曝氣機構42釋放空氣。其中，進氣管43可沿搪瓷拼裝罐1的側壁設置，具體的，進氣管43搪瓷拼裝罐1下端沿其外壁向上延伸至搪瓷拼裝罐1開口端再向下沿其內壁延伸并與曝氣機構42連接。

如圖2所示，本實施例的曝氣機構42包括多個曝氣盤421及連接相鄰兩個所述曝氣盤421的曝氣短管422，所述進氣管43與所述曝氣短管422連通，而且，多個所述曝氣盤421呈由內之外多層環形排列，從而增加曝氣的均勻性，保證生化反應的效率。

如圖1、圖3所示，本實施例的浮筒潷水器2包括：

豎直設置且下端固定于所述搪瓷拼裝罐1底部的兩個導桿21；

載體分離筒22，所述載體分離筒22兩端分別與兩個所述導桿21滑動連接并能夠相對所述導桿21上下滑動，且所述載體分離筒22上設置有多個分離孔221；

與所述載體分離筒22的出水端連接的出水軟管23，所述出水軟管23的出水端穿過所述搪瓷拼裝罐1并與一控制閥24連接；及

平行設置于所述載體分離筒22上方的浮筒25，所述浮筒25通過連接件與所述載體分離筒22連接。

具體作用時，在浮筒25浮力的作用下，載體分離筒22運動至靠近水面并對上層澄清水進行排出，具體為澄清水由分離孔221進入載體分離筒22內，然后經過出水軟管23排出，且可通過控制閥24的開啟和關閉控制澄清水是否排出。排水過程中，搪瓷拼裝罐1內的水位不斷降低，而在浮筒25作用下，載體分離筒22始終位于上層水中，并對上層澄清水進行排出。

為了避免載體分離筒22沿導桿21上下運動過程中脫離導桿21或碰觸搪瓷拼裝罐1底部的曝氣裝置4，本實施例所述浮筒潷水器2還包括上下設置的上限位桿26和下限位桿27，所述上限位桿26和下限位桿27兩端分別與兩個導桿21連接，所述載體分離筒22設置于上限位桿26和下限位桿27之間，由于載體分離筒22排水過程中，浮筒25和載體分離筒22均處于水平狀態，故上限位桿26和下限位桿27均水平設置，使得載體分離筒22上升至設定高度或下降至設定高度時，上限位桿26和下限位桿27分別阻止載體分離筒22繼續向上或向下運動。

實際應用時，為了保證浮筒25和載體分離筒22處于上下位置，避免浮筒25和載體分離筒22上下運動過程中晃動，所述浮筒潷水器2還包括一與所述載體分離筒22連接為一體的沉重管28，其主要用于增加載體分離筒22的重量，以避免浮筒25晃動而導致設備使用壽命縮短。

其中，本實施例載體分離筒22可通過滑塊與導桿21連接，但載體分離筒22兩端的滑塊易產生滑動不同步從而導致卡死，故本實施例所述浮筒潷水器2包括一連接短管29及一限位管20，所述連接短管29一端與其中一個所述導桿21滑動連接、另一端與所述載體分離筒22連接，所述限位管20與所述沉重管28連接成一外套于其中另一個所述導桿21的環形管，本實施例主要通過連接短管29相對其中一個導桿21滑動，限位管20則與沉重管28配合外套于另一導桿21上，其可與上限位桿26和下限位桿27配合對載體分離筒22進行限位，其可有效避免載體分離筒22上下運動過程中卡死。

如圖3、圖4所示，為了增加分離孔221的出水效率，本實施例每個所述分離孔221均為沿所述載體分離筒22周向布置的弧形孔，多個所述分離孔221沿所述載體分離筒22軸向均勻布置。

為了增加搪瓷拼裝罐1內生化反應的完整性，所述搪瓷拼裝式污水處理系統包括一設置于所述搪瓷拼裝罐1底部的攪拌泵5，所述攪拌泵5的出水端與一攪拌管6連接，所述攪拌管6的出水端設于所述搪瓷拼裝罐1頂端，具體為曝氣完成后，通過攪拌泵5將搪瓷拼裝罐1底層的污水抽至其上層，使搪瓷拼裝罐1內的污水的上下層攪拌。

本實施例還設置有一安裝平臺7，其與常規安裝平臺基本相同，故在此不作贅述。

與現有技術相比，本實用新型采用浮筒潷水器以避免與搪瓷拼裝罐側壁產生力的作用，降低了搪瓷拼裝罐受到的拉力，另一方面設置一進氣管連接曝氣結構和曝氣風機，并在進氣管頂端設置曝氣卸載閥以提前釋放曝氣機構內的空氣，其有利于保證浮筒潷水器的正常出水。

以上所述本實用新型的具體實施方式，并不構成對本實用新型保護范圍的限定。任何根據本實用新型的技術構思所做出的各種其他相應的改變與變形，均應包含在本實用新型權利要求的保護范圍內。
