本實用新型涉及電力設備技術領域，更具體地說涉及一種高效電力電線清潔器。

背景技術：

電線是電力傳輸的媒介與介質，是電力傳輸中不可缺少的用具，然而在電線的架設中，電線的拖動是不可避免的，電線拖動會將電線弄臟，對電線的架設帶來不便，同時影響電力的正常傳輸，因此，設計一種高效電力電線清潔器很有必要。

技術實現要素：

本實用新型主要解決的技術問題是：提供一種高效電力電線清潔器，清潔電力電線速度快，效果好，便于電線的架設，保證電力可靠傳輸。

為解決上述技術問題，本實用新型涉及電力設備技術領域，更具體地說是一種高效電力電線清潔器，包括卡座、螺母、螺釘、支撐架、安裝殼、上清潔塊、下清潔塊和彈簧，清潔電力電線速度快，效果好，便于電線的架設，保證電力可靠傳輸。

安裝殼左右兩側的內壁上設置有安裝滑動槽，上清潔塊的底部設置有下電線穿過孔，下清潔塊的頂部設置有上電線穿過孔。

螺母固定連接在卡座的外壁上，螺釘通過螺母設置在卡座上，卡座固定連接在支撐架的底端，安裝殼設置在支撐架的頂端，上清潔塊與下清潔塊均設置在安裝殼的內部，并且上清潔塊位于下清潔塊的上方。彈簧的一端連接在上清潔塊上，彈簧的另一端連接在安裝殼頂端的內壁上。

作為本技術方案的進一步優化，本實用新型一種高效電力電線清潔器所述的彈簧有五條。

作為本技術方案的進一步優化，本實用新型一種高效電力電線清潔器所述的下電線穿過孔和電線穿過孔的數量相等，并且下電線穿過孔與電線穿過孔相對設置。

作為本技術方案的進一步優化，本實用新型一種高效電力電線清潔器所述的安裝殼有三個。

本實用新型一種高效電力電線清潔器的有益效果為：

本實用新型一種高效電力電線清潔器，清潔電力電線速度快，效果好，便于電線的架設，保證電力可靠傳輸。

附圖說明

下面結合附圖和具體實施方法對本實用新型做進一步詳細的說明。

圖1為本實用新型一種高效電力電線清潔器的結構示意圖。

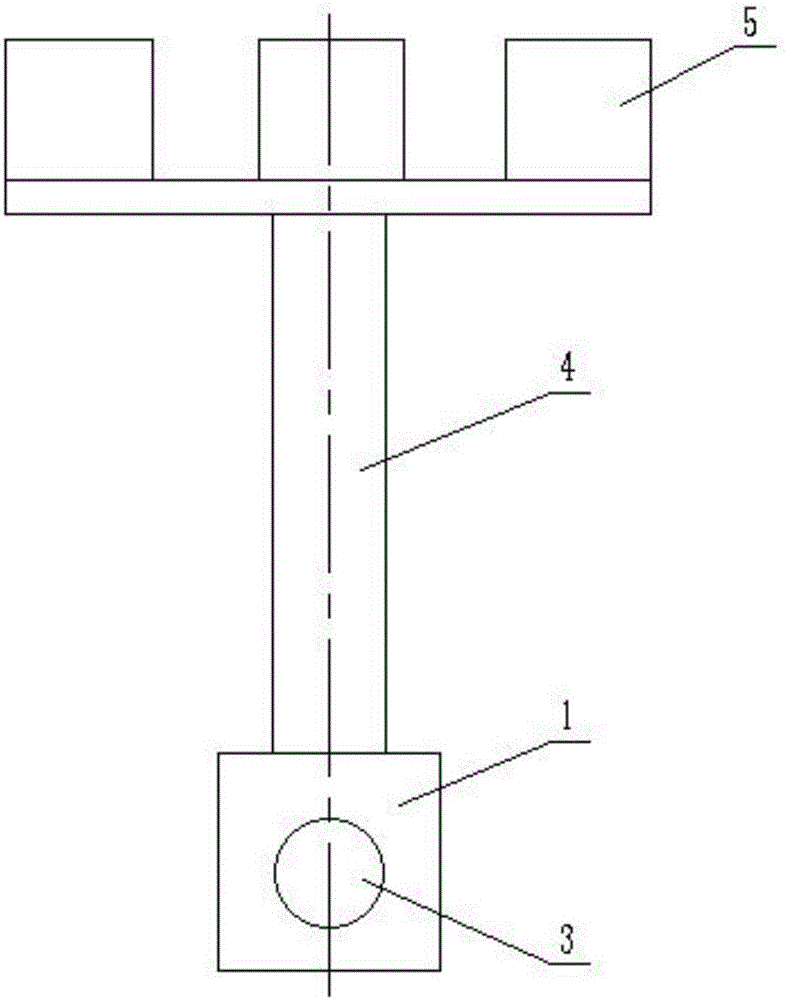

圖2為本實用新型一種高效電力電線清潔器的左視圖。

圖中：卡座1；螺母2；螺釘3；支撐架4；安裝殼5；安裝滑動槽5-1；上清潔塊6；下電線穿過孔6-1；下清潔塊7；上電線穿過孔7-1；彈簧8。

具體實施方式

具體實施方式一：

下面結合圖1、2說明本實施方式，本實用新型涉及電力設備技術領域，更具體地說是一種高效電力電線清潔器，包括：卡座1、螺母2、螺釘3、支撐架4、安裝殼5、上清潔塊6、下清潔塊7和彈簧8，清潔電力電線速度快，效果好，便于電線的架設，保證電力可靠傳輸。

安裝殼5左右兩側的內壁上設置有安裝滑動槽5-1，上清潔塊6的底部設置有下電線穿過孔6-1，下清潔塊7的頂部設置有上電線穿過孔7-1。

螺母2固定連接在卡座1的外壁上，螺釘3通過螺母2設置在卡座1上，卡座1固定連接在支撐架4的底端，安裝殼5設置在支撐架4的頂端，上清潔塊6與下清潔塊7均設置在安裝殼5的內部，并且上清潔塊6位于下清潔塊7的上方；彈簧8的一端連接在上清潔塊6上，彈簧8的另一端連接在安裝殼5頂端的內壁上。

將電線穿過下電線穿過孔6-1和上電線穿過孔7-1形成的電線穿孔，由于下電線穿過孔6-1和上電線穿過孔7-1有多個，從而使得高效電力電線清潔器能夠同時清潔多根電線，清潔速度快，在彈簧8的作用下，彈簧8下壓上清潔塊6，從而電線可靠的與下電線穿過孔6-1和上電線穿過孔7-1相接觸，保證電線可靠的清潔，通過拉動電線，電線在下電線穿過孔6-1和上電線穿過孔7-1之間穿過，上清潔塊6和下清潔塊7將電線進行擦拭清潔，由于安裝殼5有三個，所以將對電線進行三次清潔，清潔的效果好，便于電線的架設，保證電力可靠傳輸。

具體實施方式二：

下面結合圖1、2說明本實施方式，本實施方式對實施方式一作進一步說明，所述的彈簧8有五條。

具體實施方式三：

下面結合圖1、2說明本實施方式，本實施方式對實施方式一作進一步說明，所述的下電線穿過孔6-1和電線穿過孔7-1的數量相等，并且下電線穿過孔6-1與電線穿過孔7-1相對設置。

具體實施方式四：

下面結合圖1、2說明本實施方式，本實施方式對實施方式一作進一步說明，所述的安裝殼5有三個。

當然，上述說明并非對本實用新型的限制，本實用新型也不僅限于上述舉例，本技術領域的普通技術人員在本實用新型的實質范圍內所做出的變化、改型、添加或替換，也屬于本實用新型的保護范圍。
