本實用新型涉及瓷磚清掃技術領域，具體為一種用于瓷磚生產的表面除塵裝置。

背景技術：

瓷磚，是以耐火的金屬氧化物及半金屬氧化物，經由研磨、混合、壓制、施釉、燒結之過程，而形成的一種耐酸堿的瓷質或石質等，建筑或裝飾材料，稱之為瓷磚。其原材料多由粘土、石英砂等等混合而成。

瓷磚在施釉等其他加工步驟后需要對其表面的灰塵等雜質進行清掃，現有清掃工作由人工完成，清掃效率低。

技術實現要素：

本實用新型的目的在于提供一種用于瓷磚生產的表面除塵裝置，以解決上述背景技術中提出的人工清掃瓷磚灰塵效率低的問題。

為實現上述目的，本實用新型提供如下技術方案：一種用于瓷磚生產的表面除塵裝置，包括擋料裝置、自動感應器、變頻電動機、油缸、轉盤、控制器和傳送帶轉輥，所述擋料裝置與機身主體相連接，所述自動感應器安裝于機身主體的內腔，且其與轉動電機之間為電性連接，所述變頻電動機的左側轉動連接有皮帶輪機構，且皮帶輪機構與轉動軸之間通過軸承相連接，所述油缸的底部固定連接有升降油桿，且升降油桿與轉動電機相連接，所述轉動電機與轉盤之間通過聯軸器相連接，所述控制器與油缸、自動感應器、轉動電機之間為電性連接，所述轉盤的底部固定連接有清掃機構，且清掃機構與清掃毛刷相連接，所述傳送帶轉輥通過轉動軸與兩側軸承相連接。

優選的，所述轉盤的轉動范圍為0-360°。

優選的，所述機身主體的左右內側均設有集塵槽。

優選的，所述擋料裝置的擋角為圓弧形結構。

優選的，所述清掃機構由處清掃毛刷組成，且清掃毛刷為可拆卸更換裝置。

與現有技術相比，本實用新型的有益效果是：該用于瓷磚生產的表面除塵裝置結構緊湊，通過轉盤轉動，由轉盤上的毛刷對瓷磚表面進行清掃，并且轉盤及毛刷可由油缸與升降油缸驅動升降，從而可以根據不同厚度的瓷磚以及灰塵厚度調整毛刷與瓷磚表面的距離，機身兩側設有集塵槽，清掃后的灰塵會進入集塵槽內，方便清掃，同時設有傳送帶轉輥，傳送帶轉輥與傳送帶轉動相連接，可將瓷磚進行自動輸送清掃，安裝有自動感應器，當瓷磚輸送到指定位置時自動開啟轉動電機進行清掃，完成后自動關閉，節能環保，設有擋料裝置，防止瓷磚在清掃時偏離位置。

附圖說明

圖1為本實用新型結構示意圖；

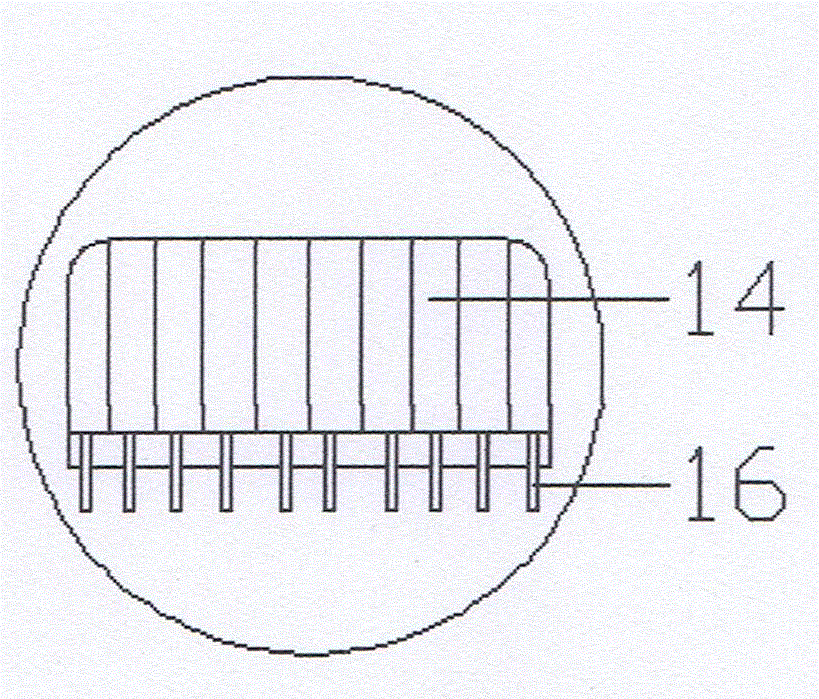

圖2為本實用新型清掃機構放大示意圖。

圖中：1、機身主體，2、擋料裝置，3、自動感應器，4、皮帶輪機構，5、變頻電動機，6、聯軸器，7、油缸，8、升降油桿，9、轉動電機，10、轉盤，11、控制器，12、軸承，13、轉動軸，14、清掃機構，15、傳送帶轉輥，16、清掃毛刷。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種用于瓷磚生產的表面除塵裝置，包括機身主體1、擋料裝置2、自動感應器3、皮帶輪機構4、變頻電動機5、聯軸器6、油缸7、升降油桿8、轉動電機9、轉盤10、控制器11、軸承12、轉動軸13、清掃機構14、傳送帶轉輥15和清掃毛刷16，擋料裝置2與機身主體1相連接，擋料裝置2的擋角為圓弧形結構，自動感應器3安裝于機身主體1的內腔，且其與轉動電機9之間為電性連接，機身主體1的左右內側均設有集塵槽，變頻電動機5的左側轉動連接有皮帶輪機構4，且皮帶輪機構4與轉動軸13之間通過軸承12相連接，油缸7的底部固定連接有升降油桿8，且升降油桿8與轉動電機9相連接，轉動電機9與轉盤10之間通過聯軸器6相連接，轉盤10的轉動范圍為0-360°，控制器11與油缸7、自動感應器3、轉動電機9之間為電性連接，轉盤10的底部固定連接有清掃機構14，且清掃機構14與清掃毛刷16相連接，清掃機構14由9處清掃毛刷16組成，且清掃毛刷16為可拆卸更換裝置，傳送帶轉輥15通過轉動軸13與兩側軸承12相連接。

工作原理：在使用該用于瓷磚生產的表面除塵裝置時，首先需對整個用于瓷磚生產的表面除塵裝置有一個結構上的了解，在使用時，能夠更加便捷的進行使用，使用控制器11調節油缸7頂起升降油桿8，根據不同厚度的瓷磚以及灰塵厚度調整清掃毛刷16與瓷磚表面的距離，使用控制器11開啟設備，傳送帶轉輥15轉動連接傳送帶，瓷磚經傳送帶進行輸送，當?shù)竭_清掃區域時，自動感應器3感應到瓷磚后，將信號輸入至轉動電機9內，自動開啟轉動電機9，轉動電機9帶動轉盤10進行轉動，轉盤10為360度旋轉，進而帶動清掃機構14與清掃毛刷16進行轉動清掃，清掃過程中產生的灰塵進入兩側的集塵槽內，清掃完成后，瓷磚經傳送帶繼續向前輸送，自動感應器3感應到無瓷磚存在時，控制停機，完成一系列清掃流程。

盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
