本實用新型涉及壓裂液反排技術領域，特別是指一種壓裂液反排環保設備,用于油田及其它工業企業水處理，同時能維護生態環境。

背景技術：

以往的油田在作業時，使用后的壓裂液并沒有經過處理就直接進行排放了，壓裂返排液如果不經過處理而外排，將會對周圍環境造成危害，導致土壤板結鹽堿化，地表水系污染，帶來嚴重的環境污染和生態破壞問題。

因此，有必要設計一種新的壓裂液反排環保設備，以解決上述技術問題。

技術實現要素：

針對背景技術中存在的問題，本實用新型的目的是提供一種壓裂液反排環保設備，保護了地下水補排平衡，保證了居民的飲水安全且節約了水資源。

本實用新型的技術方案是這樣實現的：一種壓裂液反排環保設備，包括底盤大梁、副大梁和托架以及支架分別與底盤大梁螺栓連接，絮凝罐、氧化罐、二次絮凝罐、底部槽鋼、加藥泵、集渣罐、儀表箱和液壓油箱分別與副大梁螺栓連接，離心泵與托架螺栓連接，加藥罐與底部槽鋼焊接，三相混合器與絮凝罐螺栓連接，刮渣機與二次絮凝罐螺栓連接，工具箱與支架螺栓連接，廢油箱通過綁帶固定于支架上。

在上述技術方案中，所述副大梁通過拉板與底盤大梁螺栓連接。

在上述技術方案中，所述絮凝罐和氧化罐容積一樣，均為5m³。

在上述技術方案中，所述二次絮凝罐為9m³。

在上述技術方案中，所述刮渣機通過螺栓固定在二次絮凝罐的頂部。

在上述技術方案中，所述二次絮凝罐中的表面浮渣通過刮渣機進行刮除。

在上述技術方案中，所述加藥罐分為三個倉，其中裝聚合氯化鋁的倉大于另外兩個倉。

本實用新型壓裂液反排環保設備，包括底盤大梁、副大梁和托架以及支架分別與底盤大梁螺栓連接，絮凝罐、氧化罐、二次絮凝罐、底部槽鋼、加藥泵、集渣罐、儀表箱和液壓油箱分別與副大梁螺栓連接，離心泵與托架螺栓連接，加藥罐與底部槽鋼焊接，三相混合器與絮凝罐螺栓連接；刮渣機與二次絮凝罐螺栓連接，工具箱與支架螺栓連接；廢油箱通過綁帶固定于支架上，污水源經過離心泵、絮凝罐、氧化罐、二次絮凝罐的處理經過刮渣機進入集渣罐內，如此，處理的水樣能夠滿足國家要求的排放標準，保護了地下水補排平衡，保證了居民的飲水安全且節約了水資源。

附圖說明

圖1為本實用新型壓裂液反排環保設備示意主視圖；

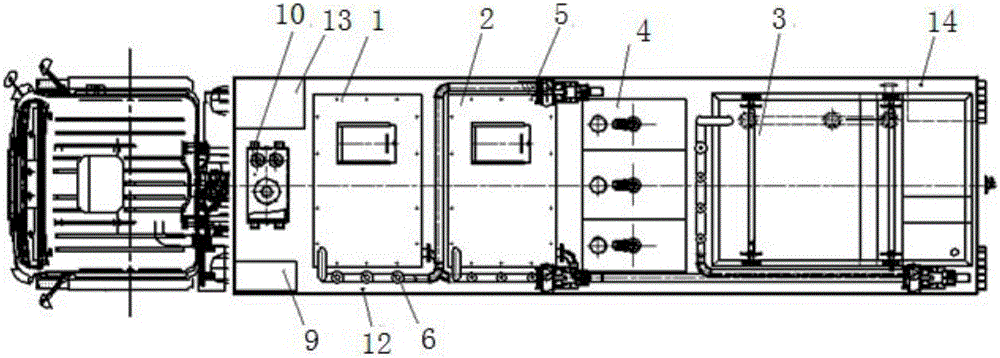

圖2為本實用新型壓裂液反排環保設備示意俯視圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

如圖1和圖2所示，本實用新型所述的一種壓裂液反排環保設備，包括絮凝罐1、氧化罐2、二次絮凝罐3、加藥罐4、離心泵5、三相混合器6、刮渣機7、集渣罐8、儀表箱9、液壓油箱10、副大梁11、加藥泵12、工具箱13、和廢油箱14。

其中，絮凝罐1與副大梁11螺栓連接；氧化罐2與副大梁11螺栓連接；二次絮凝罐3與副大梁11螺栓連接；加藥罐4與底部槽鋼焊接，底部槽鋼與副大梁11螺栓連接。

離心泵5與托架螺栓連接，托架與底盤大梁螺栓連接；三相混合器6與絮凝罐1螺栓連接；刮渣機7與二次絮凝罐3螺栓連接；集渣罐8與副大梁11螺栓連接件；儀表箱9與副大梁11螺栓連接；液壓油箱10與副大梁11螺栓連接。

副大梁11通過拉板與底盤大梁螺栓連接；加藥泵12與副大梁11螺栓連接；工具箱13與支架螺栓連接，支架與底盤大梁螺栓連接；廢油箱14通過綁帶固定于支架上，支架與底盤大梁螺栓連接。

根據當?shù)厮|狀況作業流程如下：

污水源---離心泵5---絮凝罐1---氧化罐2---二次絮凝罐3---刮渣機7---集渣罐8，其中二次絮凝罐3中的表面浮渣經刮渣機7進行刮除，底部的液體已滿足相關標準可直接進行排放或收集。而刮渣機7通過螺栓固定在二次絮凝罐3的頂部，用來刮除原液加入藥劑反應后表面出現的浮渣，浮渣經過放空法蘭進入集渣罐8內。

二次絮凝罐3旁的三相混合器6加藥時加入的藥劑為兩種與原液在三相混合器中混合后進入罐體內，此時原液的表面會出現浮渣，底部則為清澈的液體，表面的浮渣用刮渣機6刮除后剩下的液體即為符合排放標準的清澈液體。

而加藥罐分為3個倉，分別為不同的藥劑，其中裝聚合氯化鋁的倉大于另外兩個倉，原因在于該藥劑第一次絮凝，和第二次絮凝時均要使用。

該設備共加藥四次，二次絮凝時加入的藥劑為兩種藥劑，根據表面有浮渣的情況，配合刮渣裝置，以實現設備的處理效果。

絮凝罐1和氧化罐2容積一樣，均為5m³，藥劑通過計量泵打入三相混合器6，與離心泵5打入三相混合器6中的原液充分混合后進入絮凝罐1體內部，再由離心泵5將氧化罐2中的原液打入三相混合器6，與計量泵打入三相混合器6中的藥劑混合后進入氧化罐2。

二次絮凝罐3為9m³，加入兩種藥劑，同樣通過計量泵將藥劑打入三相混合器6與離心泵5打入三相混合器6中的原液充分混合后進入罐體內部，反應后原液表面的浮渣通過刮渣機7刮除進入集渣罐8。

本實用新型壓裂液反排環保設備,結合市場行情及處理效果，它具有如下優點：

1.本壓裂反排設備的處理量可達30m³，連續性好，連接管匯通徑為3寸，可滿足油田作業現場的工況要求。

2.本壓裂反排設備外觀設計合理，結構緊湊，臺上部分完全位于底盤大梁上，底盤各橋載重合理。

3.本壓裂反排設備配置的一套反應罐，通過計量泵將藥劑打入三相混合器后進入反應罐，能夠有效的去除COD、SS、PH等物質。

4.對堿性的壓裂反排原液有顯著的效果，經過本壓裂反排設備后，處理的水樣能夠滿足國家要求的排放標準。

本實用新型壓裂液反排環保設備，通過。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
