本發明涉及基板清洗裝置和基板清洗方法。

背景技術：

1、例如用于lcd(liquid?crystal?display：液晶顯示器)、oled(organic?light-emitting?diode：有機發光二極管)等平板顯示器(fpd：flat?panel?display)用的玻璃板的表面被清洗裝置清洗。

2、在專利文獻1中，記載了作為玻璃板的清洗裝置，使由多個圓盤刷構成的清洗構件在與輸送過程中的玻璃板的表面接觸的狀態下旋轉，去除附著于玻璃板的表面的附著物。在該清洗裝置中，利用調整單元對清洗構件相對于玻璃板的表面的位置進行微調來調整接觸狀態。

3、現有技術文獻

4、專利文獻

5、專利文獻1：日本特開2015-30570號公報

技術實現思路

1、發明所要解決的課題

2、然而，在如專利文獻1那樣基于清洗構件的高度來調整接觸狀態的清洗裝置中，必須準確地檢測清洗構件的前端位置來進行高度調整，該調整作業花費時間和工夫。而且，僅調整清洗構件的高度，難以將對玻璃板的清洗力保持為恒定，有可能根據場所不同而清洗狀態產生不均。

3、另外，清洗構件有可能因磨損等而不再與玻璃板接觸。因此，需要確認清洗構件是否實際與玻璃板接觸的面接觸。與該面接觸的確認相伴的接觸狀態的檢測在一個清洗線中需要一～幾小時。

4、因此，本發明的目的在于提供一種基板清洗裝置，通過檢測清洗構件相對于基板的接觸狀態，能夠利用清洗構件良好地清洗基板，而且，能夠判定基板的輸送狀態、清洗構件的設置狀態、基板清洗裝置中的異常的發生。

5、用于解決課題的技術方案

6、本發明由下述結構構成。

7、(1)一種基板清洗裝置，將被輸送的基板的表面和背面中的至少一個面作為被清洗面進行清洗，其中，具備：基板輸送裝置，對所述基板進行輸送；清洗構件，一邊旋轉一邊與被輸送的所述基板的所述被清洗面接觸；多個載荷計，在與所述基板的輸送方向交叉的寬度方向的多個部位對所述清洗構件施加于所述被清洗面的載荷進行測定；及檢測部，基于來自多個所述載荷計的測定數據，檢測所述清洗構件與所述基板的接觸狀態，并基于檢測到的所述接觸狀態，判定所述基板的輸送狀態、所述清洗構件的設置狀態或基板清洗裝置中的異常的發生。

8、(2)一種基板清洗裝置，將被輸送的基板的表面和背面中的至少一個面作為被清洗面進行清洗，其中，具備：基板輸送裝置，對所述基板進行輸送；多個清洗處理部，在所述基板的輸送方向上排列，并利用清洗構件對所述基板的所述被清洗面進行清洗處理；載荷計，分別設置于多個所述清洗處理部，對所述清洗構件施加于所述被清洗面的載荷進行測定；及檢測部，基于來自多個所述載荷計的測定數據，檢測所述清洗構件與所述基板的接觸狀態，并基于檢測到的所述接觸狀態，判定所述基板的輸送狀態或所述清洗構件的設置狀態。

9、(3)一種基板清洗方法，將基板的表面和背面中的至少一個面作為被清洗面進行清洗，其中，利用基板輸送裝置輸送所述基板；使清洗構件一邊旋轉一邊與被輸送的所述基板的所述被清洗面接觸，對所述被清洗面進行清洗；利用設置于與所述基板的輸送方向交叉的寬度方向的多個部位的多個載荷計對所述清洗構件施加于所述被清洗面的載荷進行測定；及在檢測部中，基于來自多個所述載荷計的測定數據，檢測所述清洗構件與所述基板的接觸狀態，并基于檢測到的所述接觸狀態，判定所述基板的輸送狀態、所述清洗構件的設置狀態或基板清洗裝置中的異常的發生。

10、(4)一種基板清洗方法，將基板的表面和背面中的至少一個面作為被清洗面進行清洗，其中，利用基板輸送裝置輸送所述基板；在所述基板的輸送方向上排列有多個的清洗處理部中，利用清洗構件對所述基板的所述被清洗面進行清洗處理；利用分別設置于多個所述清洗處理部的載荷計，對所述清洗構件施加于所述被清洗面的載荷進行測定；在檢測部中，基于來自多個所述載荷計的測定數據，檢測所述清洗構件與所述基板的接觸狀態，并基于檢測到的所述接觸狀態，判定所述基板的輸送狀態、所述清洗構件的設置狀態或基板清洗裝置中的異常的發生。

11、發明效果

12、根據本發明的基板清洗裝置，通過檢測清洗構件相對于基板的接觸狀態，能夠利用清洗構件良好地清洗基板，而且，能夠判定基板的輸送狀態、清洗構件的設置狀態、基板清洗裝置中的異常的發生。

技術特征：

1.一種基板清洗裝置，將被輸送的基板的表面和背面中的至少一個面作為被清洗面進行清洗，其中，具備：

2.根據權利要求1所述的基板清洗裝置，其中，

3.根據權利要求1或2所述的基板清洗裝置，其中，

4.一種基板清洗裝置，將被輸送的基板的表面和背面中的至少一個面作為被清洗面進行清洗，其中，具備：

5.根據權利要求1、2和4中任一項所述的基板清洗裝置，其中，

6.一種基板清洗方法，將基板的表面和背面中的至少一個面作為被清洗面進行清洗，其中，

7.根據權利要求6所述的基板清洗方法，其中，

8.根據權利要求6或7所述的基板清洗方法，其中，

9.一種基板清洗方法，將基板的表面和背面中的至少一個面作為被清洗面進行清洗，其中，

10.根據權利要求6、7和9中任一項所述的基板清洗方法，其中，

技術總結

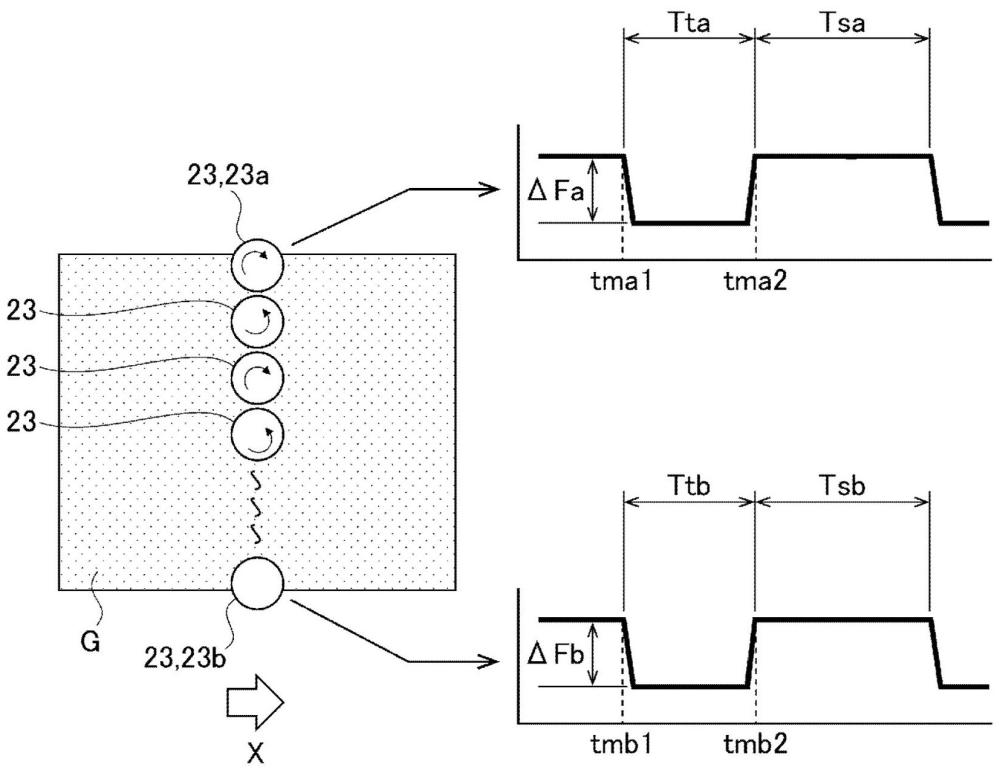

提供通過檢測清洗構件相對于基板的接觸狀態，能夠由清洗構件良好地清洗基板，而且能夠判定基板的輸送狀態、清洗構件的設置狀態、基板清洗裝置中的異常的發生的基板清洗裝置和基板清洗方法?；迩逑囱b置(100)將被輸送的玻璃板(G)的表面和背面中的至少一個面作為被清洗面進行清洗，其中，具備：基板輸送裝置(10)，對玻璃板(G)進行輸送；圓盤刷(23)，一邊旋轉一邊與被輸送的玻璃板(G)的被清洗面接觸；多個測力傳感器(61)，在與玻璃板(G)的輸送方向(X)交叉的寬度方向的多個部位對圓盤刷(23)施加于被清洗面的載荷進行測定；及作為檢測部的控制部(71)，基于來自多個測力傳感器(61)的測定數據，檢測圓盤刷(23)與玻璃板(G)的接觸狀態，并基于檢測到的接觸狀態，判定玻璃板(G)的輸送狀態、圓盤刷(23)的設置狀態或基板清洗裝置(100)中的異常的發生。

技術研發人員：紅谷篤史,渡邊翔太郎,橫山哲史,阿部修平,堀江滿,佐藤貴文
受保護的技術使用者：AGC株式會社
技術研發日：
技術公布日：2025/4/24
