本技術涉及mbr膜架的，尤其涉及一種方便拆裝的mbr膜架。

背景技術：

1、mbr(membrane?b?i?o-reactor，膜生物反應器)是一種將超、微濾膜分離技術與污水處理的生物反應器相結合的先進污水處理裝置，該反應器綜合了膜處理技術和生物處理技術的優點。超、微濾膜能夠有效截留活性污泥混合液中的微生物絮體和較大分子有機物，使其停留在反應器內，從而實現高生物濃度并延長有機固體停留時間，大大提高了微生物對有機物的氧化率。

2、目前，在組裝膜生物反應器時，通常會將多個mbr膜板等距卡接到膜架上，相鄰mbr膜板之間留有一定的間隔。為了防止mbr膜板中脫落，其卡接方式通常相當牢固，導致在安裝和拆卸mbr膜板時需要施加較大力量。因此拆裝mbr膜板時較為困難，且效率較低。

技術實現思路

1、本實用新型旨在至少在一定程度上解決相關技術中的技術問題之一。

2、為此，本實用新型的一個目的在于提出一種方便拆裝的mbr膜架，通過驅動組件能夠?qū)ο噜彽牡诙伟逯g的距離以及第一支撐板與第二支撐板之間的距離進行調節，以將mbr膜板夾持住，相對于傳統的卡接，更容易快速拆裝，從而提高了mbr膜板拆裝的效率。

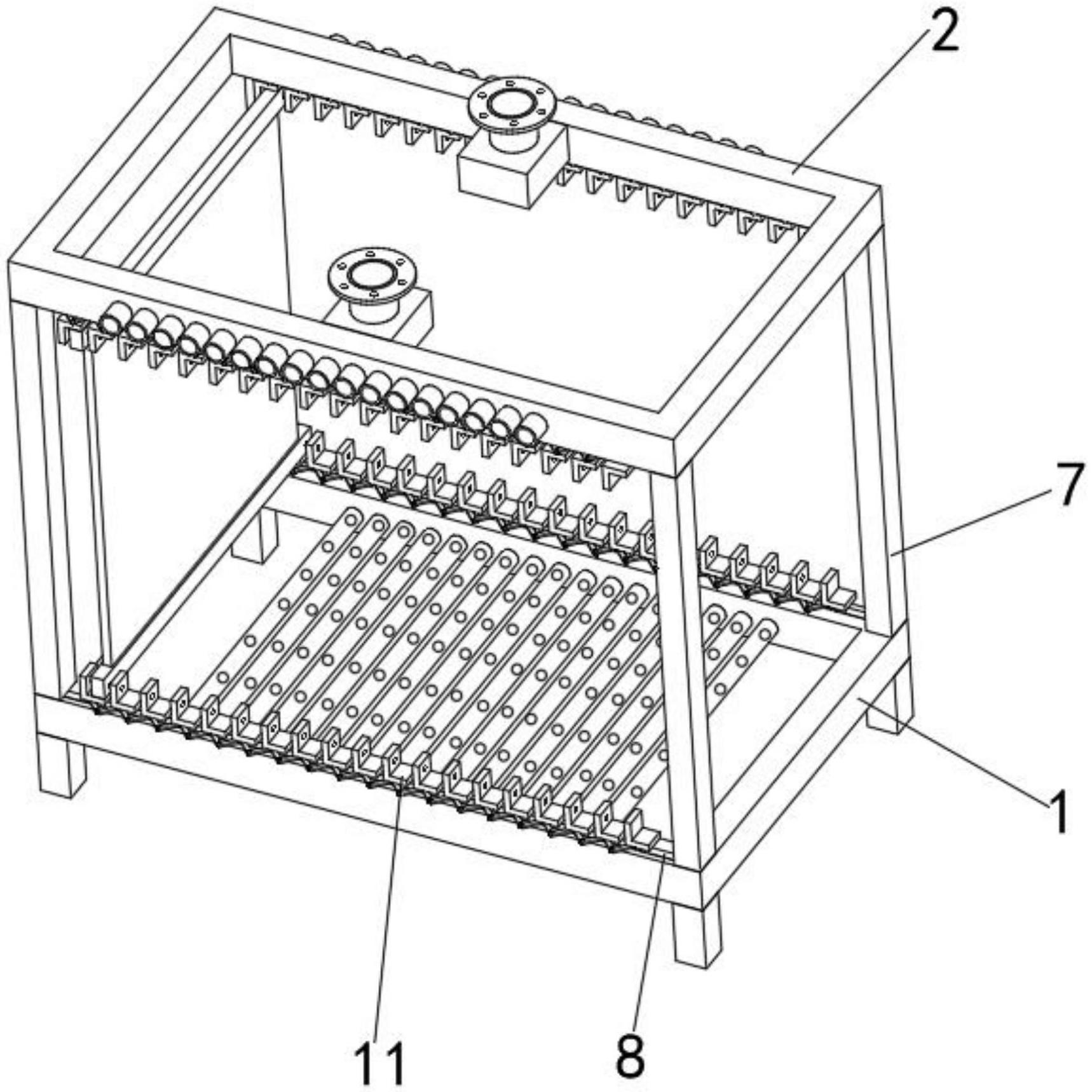

3、為達到上述目的，本實用新型第一方面提出了一種方便拆裝的mbr膜架，包括第一框體、第二框體、多個驅動組件、第一支撐板、多個支撐組件和連接組件，其中，所述第二框體設置在所述第一框體的上方，且所述第二框體和所述第一框體之間設有多個支柱；所述第一框體和所述第二框體的相向面上分別設有多個凹槽，多個所述驅動組件分別設置在對應的所述凹槽的內部；所述凹槽的內部固定設有安裝板，所述安裝板的上表面設有第一支撐軸，所述第一支撐軸的上表面設有第一支撐座，所述第一支撐板設置在所述第一支撐座上；多個所述支撐組件分別設置在所述第一支撐板的兩側，所述驅動組件與外側的所述支撐組件相連，且相鄰的所述支撐組件之間或所述支撐組件與所述第一支撐軸之間通過所述連接組件相連。

4、本實用新型的方便拆裝的mbr膜架，通過驅動組件能夠?qū)ο噜彽牡诙伟逯g的距離以及第一支撐板與第二支撐板之間的距離進行調節，以將mbr膜板夾持住，相對于傳統的卡接，更容易快速拆裝，從而提高了mbr膜板拆裝的效率。

5、另外，根據申請上述提出的方便拆裝的mbr膜架還可以具有如下附加的技術特征：

6、具體地，所述支撐組件包括第一滑塊、第二支撐軸、第二支撐座和第二支撐板，其中，所述第一滑塊滑動設置在所述凹槽的內部，且所述第一滑塊上貫穿設有通槽；所述第二支撐軸設置在所述第一滑塊的上表面；所述第二支撐座安裝在所述第二支撐軸的上表面；所述第二支撐板設置在所述第二支撐座上。

7、具體地，所述驅動組件包括滾珠絲桿和第二滑塊，其中，所述滾珠絲桿轉動設置在所述凹槽的內部，且所述滾珠絲桿貫穿所述通槽設置；所述第二滑塊套設在所述滾珠絲桿上，且所述第二滑塊與最外側的所述第一滑塊相連。

8、具體地，所述連接組件包括多個第一連接板和四個第二連接板，其中，每兩個所述第一連接板交叉形成“x”字形結構，所述第一連接板分別與所述第二支撐軸和所述第一支撐軸鉸接，且相鄰的兩個所述第一連接板之間鉸接；四個所述第二連接板分別與對應的所述第二支撐軸鉸接，且所述第二連接板的端部與相鄰的所述第一連接板鉸接。

9、具體地，所述第二支撐板和所述第一支撐板的豎板上分別貫穿設有限位孔，mbr膜板的兩側壁分別設有限位桿，所述限位桿與所述限位孔對應設置。

10、本實用新型附加的方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

1.一種方便拆裝的mbr膜架，其特征在于，包括第一框體、第二框體、多個驅動組件、第一支撐板、多個支撐組件和連接組件，其中，

2.根據權利要求1所述的方便拆裝的mbr膜架，其特征在于，所述支撐組件包括第一滑塊、第二支撐軸、第二支撐座和第二支撐板，其中，

3.根據權利要求2所述的方便拆裝的mbr膜架，其特征在于，所述驅動組件包括滾珠絲桿和第二滑塊，其中，

4.根據權利要求2所述的方便拆裝的mbr膜架，其特征在于，所述連接組件包括多個第一連接板和四個第二連接板，其中，

5.根據權利要求2所述的方便拆裝的mbr膜架，其特征在于，所述第二支撐板和所述第一支撐板的豎板上分別貫穿設有限位孔，mbr膜板的兩側壁分別設有限位桿，所述限位桿與所述限位孔對應設置。

技術總結
本技術公開了一種方便拆裝的MBR膜架，包括第一框體、第二框體、多個驅動組件、第一支撐板、多個支撐組件和連接組件，第二框體設置在第一框體的上方，多個驅動組件分別設置在對應的凹槽的內部，安裝板的上表面設有第一支撐軸，第一支撐軸的上表面設有第一支撐座，第一支撐板設置在第一支撐座上；多個支撐組件分別設置在第一支撐板的兩側，驅動組件與外側的支撐組件相連，且相鄰的支撐組件之間或支撐組件與第一支撐軸之間通過連接組件相連。由此，通過驅動組件能夠?qū)ο噜彽牡诙伟逯g的距離以及第一支撐板與第二支撐板之間的距離進行調節，以將MBR膜板夾持住，相對于傳統的卡接，更容易快速拆裝，從而提高了MBR膜板拆裝的效率。

技術研發人員：韓欣池,韓祥友
受保護的技術使用者：徐州中膜環保技術研究有限公司
技術研發日：20240704
技術公布日：2025/4/24
