本發明涉及固定托槽清洗，具體為一種用于口腔正畸的固定托槽清洗設備。

背景技術：

1、固定托槽是用來矯正牙齒整齊度的工具，在牙齒矯正中起著至關重要的作用，固定托槽在佩戴過程中脫落時，需要對固定托槽進行清洗，一般的隱形固定托槽清洗時，常常將固定托槽放置在清洗器中，然后放入清洗液，通過化學反應對固定托槽進行清洗，可能會導致清洗不完全，仍然有殘留物，手動清洗沒有適用的工具可以進行清洗，也可能會損壞固定托槽。

2、在現有技術中，公開號為cn110369362b，公開日為2020年9月15日的專利中提出了一種通過噴灑機構噴灑清洗液，并且通過轉動機構和動力機構的配合，對固定托槽進行刷洗的技術方案，但是存在以下缺點：

3、（1）固定托槽放置在清洗載板的清洗槽中，需要為不同大小、形狀的固定托槽配置對應清洗載板，通用性差；

4、（2）清洗刷的軌跡為圓弧，固定托槽的形狀為不規則曲線，清洗效果差。

技術實現思路

1、本發明的目的在于提供一種用于口腔正畸的固定托槽清洗設備，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種用于口腔正畸的固定托槽清洗設備，包括夾持機構、清潔機構、殼體和底座，底座上滑動的設置有殼體，所述殼體內設置有兩套夾持機構，夾持機構包括夾持套、夾持桿、夾鉗組件和限位組件，所述殼體底部轉動的設置有夾持套，限位組件設置在殼體底部，限位組件能夠限制夾持套的轉動，夾持套內滑動的設置有夾持桿，夾持桿的末端安裝有夾鉗組件，夾鉗組件能夠夾持固定托槽；

3、清潔機構包括步進電機、擺動套，擺動套轉動的設置在底座上，步進電機固定在底座上，步進電機能夠驅動擺動套往復擺動，擺動套上能夠鉸接有連桿的一端，連桿的另一端能夠鉸接在殼體上，擺動套內可拆卸的滑動設置清潔刷；

4、夾鉗組件包括固定銷釘、滑動銷釘和彈簧，固定銷釘固定在夾持桿末端，夾持桿上開設有滑槽，滑動銷釘滑動的設置在滑槽上，滑槽內固定有彈簧，彈簧能夠把滑動銷釘壓緊到固定銷釘上。

5、優選的，限位組件包括夾持齒輪、過渡齒輪和活動齒輪，夾持齒輪和夾持套同軸固定，夾持齒輪和過渡齒輪、活動齒輪都嚙合，過渡齒輪和活動齒輪嚙合，過渡齒輪轉動的設置在殼體內，活動齒輪可拆卸的設置在殼體內。

6、優選的，擺動套同軸固定有同步帶輪，步進電機通過同步帶驅動擺動套，步進電機與步進電機控制器電性連接。

7、優選的，清潔刷的末端固定有固定刷頭、清潔刷上滑動的設置有滑動刷頭，滑動刷頭上固定有拉簧的一端，拉簧的另一端固定在清潔刷末端，固定刷頭和滑動刷頭均包括弧形彈片，固定刷頭和滑動刷頭的弧形彈片上固定有刷毛。

8、優選的，擺動套與連桿的連接方式為可拆卸式，所述擺動套內還可拆卸的滑動設置沖洗刷，所述沖洗刷的末端固定有防水電機，防水電機的輸出軸通過聯軸器連接到滾刷，沖洗刷上固定有出水管，出水管的出口朝向滾刷，殼體底部固定有排水閥，底座上設置有鎖定組件，鎖定組件能夠固定殼體。

9、優選的，聯軸器包括兩個半聯軸器和復位簧，兩個半聯軸器能夠相對滑動，兩個半聯軸器之間固定有復位簧，滾刷朝向防水電機的端面上固定有凸起，防水電機朝向滾刷的端面上固定有凸柱，復位簧能夠拉近滾刷和防水電機，凸起和凸柱能夠推開滾刷和防水電機。

10、優選的，鎖定組件包括螺栓和鎖孔，螺栓與底座螺紋連接，鎖孔開設在殼體上。

11、與現有技術相比，本發明的有益效果是：通過夾持機構固定固定托槽，能夠適應不同形狀、大小的固定托槽，清潔機構能夠適應固定托槽的不規則曲線，清潔機構還能夠帶動殼體往復振動，殼體帶動其內的清洗液振動，提高清洗液的發泡效果，進而提高清潔效果。

技術特征：

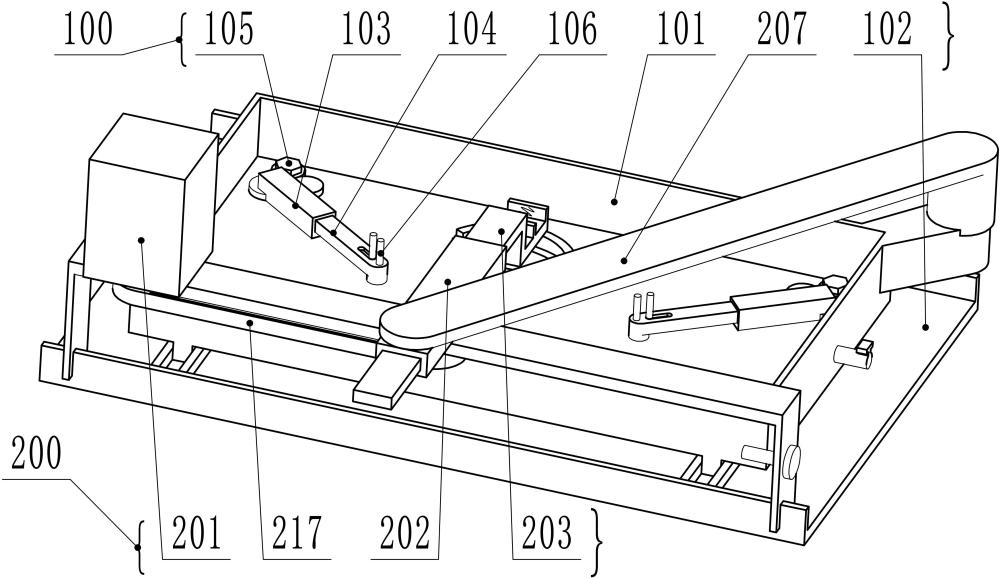

1.一種用于口腔正畸的固定托槽清洗設備，其特征在于：包括夾持機構（100）、清潔機構（200）、殼體（101）和底座（102），底座（102）上滑動的設置有殼體（101），所述殼體（101）內設置有兩套夾持機構（100），夾持機構（100）包括夾持套（103）、夾持桿（104）、夾鉗組件（106）和限位組件（105），所述殼體（101）底部轉動的設置有夾持套（103），限位組件（105）設置在殼體（101）底部，限位組件（105）能夠限制夾持套（103）的轉動，夾持套（103）內滑動的設置有夾持桿（104），夾持桿（104）的末端安裝有夾鉗組件（106），夾鉗組件（106）能夠夾持固定托槽；

2.根據權利要求1所述的一種用于口腔正畸的固定托槽清洗設備，其特征在于：擺動套（202）同軸固定有同步帶輪，步進電機（201）通過同步帶（217）驅動擺動套（202），步進電機（201）與步進電機控制器電性連接。

3.根據權利要求1所述的一種用于口腔正畸的固定托槽清洗設備，其特征在于：清潔刷（203）的末端固定有固定刷頭（204）、清潔刷（203）上滑動的設置有滑動刷頭（205），滑動刷頭（205）上固定有拉簧（206）的一端，拉簧（206）的另一端固定在清潔刷（203）末端，固定刷頭（204）和滑動刷頭（205）均包括弧形彈片，固定刷頭（204）和滑動刷頭（205）的弧形彈片上固定有刷毛。

4.根據權利要求1所述的一種用于口腔正畸的固定托槽清洗設備，其特征在于：擺動套（202）與連桿（207）的連接方式為可拆卸式，所述擺動套（202）內還可拆卸的滑動設置沖洗刷（208），所述沖洗刷（208）的末端固定有防水電機（209），防水電機（209）的輸出軸通過聯軸器連接到滾刷（210），沖洗刷（208）上固定有出水管（211），出水管（211）的出口朝向滾刷（210），殼體（101）底部固定有排水閥（218），底座（102）上設置有鎖定組件（212），鎖定組件（212）能夠固定殼體（101）。

5.根據權利要求4所述的一種用于口腔正畸的固定托槽清洗設備，其特征在于：聯軸器包括兩個半聯軸器（213）和復位簧（214），兩個半聯軸器（213）能夠相對滑動，兩個半聯軸器（213）之間固定有復位簧（214），滾刷（210）朝向防水電機（209）的端面上固定有凸起（215），防水電機（209）朝向滾刷（210）的端面上固定有凸柱（216），復位簧（214）能夠拉近滾刷（210）和防水電機（209），凸起（215）和凸柱（216）能夠推開滾刷（210）和防水電機（209）。

6.根據權利要求5所述的一種用于口腔正畸的固定托槽清洗設備，其特征在于：鎖定組件（212）包括螺栓和鎖孔，螺栓與底座（102）螺紋連接，鎖孔開設在殼體（101）上。

技術總結
本發明公開了一種用于口腔正畸的固定托槽清洗設備，涉及固定托槽清洗技術領域，包括夾持機構、清潔機構、殼體和底座，底座上滑動的設置有殼體，所述殼體內設置有兩套夾持機構，夾持機構包括夾持套、夾持桿、夾鉗組件，夾鉗機構能夠夾持固定托槽，夾持機構能夠適應不同形狀、大小的固定托槽；清潔機構包括步進電機、擺動套、清潔刷，擺動套轉動的設置在底座上，步進電機能夠驅動擺動套往復擺動，清潔刷滑動設置在擺動套內，清潔機構能夠適應固定托槽的不規則曲線，擺動套上鉸接有連桿的一端，連桿的另一端鉸接在殼體上，清潔機構還能夠帶動殼體往復振動，提高清潔效果。

技術研發人員：李永智,李冰,聶文喆,劉君瑜,閆威瑾,史玉坤,曹藝馨,劉奕如
受保護的技術使用者：山西醫科大學
技術研發日：
技術公布日：2025/4/24
