本技術屬于橡膠預處理，特別是涉及一種橡膠預處理用過濾裝置。

背景技術：

1、合成橡膠是以石油化工的中間產物為原料聚合而成，主要英語制造汽車輪胎，在膠鞋、膠管、膠帶、膠板、電纜和醫療用具等方面應用也很普遍。

2、現橡膠生產廢水的預處理裝置在對廢水進行過濾式，濾網容易堵塞，導致過濾效率低，同時在沉淀處理時，廢水與藥液之間混合不夠均勻，導致廢水沉淀效率低，為解決上述問題，現提出一種橡膠預處理用過濾裝置。

技術實現思路

1、本實用新型的目的在于提供一種橡膠預處理用過濾裝置，解決現橡膠生產廢水的預處理裝置在對廢水進行過濾式，濾網容易堵塞，導致過濾效率低，同時在沉淀處理時，廢水與藥液之間混合不夠均勻，導致廢水沉淀效率低。

2、為解決上述技術問題，本實用新型是通過以下技術方案實現的：

3、本實用新型為一種橡膠預處理用過濾裝置，包括處理箱，所述處理箱的內壁轉動安裝有第二轉軸，所述第二轉軸的周表面安裝有濾網輸送帶，所述處理箱內壁的一表面固定安裝有刮條，所述刮條位于濾網輸送帶的下方，所述處理箱內壁的一表面轉動安裝有第三轉軸，所述第三轉軸的周表面固定安裝有滾刷，所述滾刷位于濾網輸送帶的下方，且滾刷的外表面與濾網輸送帶貼合，所述處理箱的內壁一表面固定安裝有擋水條。

4、所述處理箱的上表面固定安裝有儲液箱，所述儲液箱的一側面固定安裝有自動水閥，處理箱的上表面開設有安裝孔，所述安裝孔內固定連接有連接軟管，所述連接軟管的另一點與自動水閥的一側面固定連接。

5、所述處理箱內壁的上端轉動安裝有第一轉軸，所述第一轉軸的周表面均勻固定安裝有攪拌槳，所述處理箱的一側面固定安裝有第一驅動電機，所述第一驅動電機動力端貫穿處理箱與第一轉軸相連接。

6、所述處理箱內壁的周表面固定安裝有底板，所述底板的上表面開設有連通口，所述底板的下表面固定安裝有氣缸，所述氣缸的一端固定安裝有推板。

7、所述濾網輸送帶的兩端面為固定條，所述固定條之間固定連接有金屬濾網。

8、所述處理箱的一側面固定安裝有第二驅動電機和第三驅動電機，所述第二驅動電機和第三驅動電機的動力端均貫穿處理箱，并且分別固定連接有第二轉軸和第三轉軸。

9、所述處理箱一側面的下端開設有排水口。

10、所述處理箱內壁的底面固定安裝有立板，所述處理箱一表面開設有安裝口，安裝口內滑動安裝有廢渣箱，所述廢渣箱的一表面固定安裝有拉手。

11、所述處理箱的上表面固定安裝有入水管。

12、本實用新型具有以下有益效果：

13、1、本實用新型通過設置刮條、滾刷和濾網輸送帶，過濾水中雜質時，能將水中收集的雜質及時輸送至廢渣箱，避免濾網輸送帶上廢渣堆積造成堵塞，同時刮條和滾刷能夠將吸附在濾網輸送帶表面或者孔中的雜質清理掉，實用性強。

14、2、本實用新型通過設置儲液箱和自動水閥，由于橡膠生產廢水中，有較小的雜質，濾網難以對其過濾，通過儲液箱和自動水閥能夠自動向處理箱內添加試劑，提高過濾效果，實用性強。

15、3、本實用新型通過設置攪拌槳，使試劑與廢水均勻混合，提高廢水沉淀效果，進一步提升實用性。

16、當然，實施本實用新型的任一產品并不一定需要同時達到以上所述的所有優點。

技術特征：

1.一種橡膠預處理用過濾裝置，包括處理箱(1)，其特征在于：所述處理箱(1)的內壁轉動安裝有第二轉軸(20)，所述第二轉軸(20)的周表面安裝有濾網輸送帶(19)，所述處理箱(1)內壁的一表面固定安裝有刮條(13)，所述刮條(13)位于濾網輸送帶(19)的下方，所述處理箱(1)內壁的一表面轉動安裝有第三轉軸(17)，所述第三轉軸(17)的周表面固定安裝有滾刷(16)，所述滾刷(16)位于濾網輸送帶(19)的下方，且滾刷(16)的外表面與濾網輸送帶(19)貼合，所述處理箱(1)的內壁一表面固定安裝有擋水條(21)。

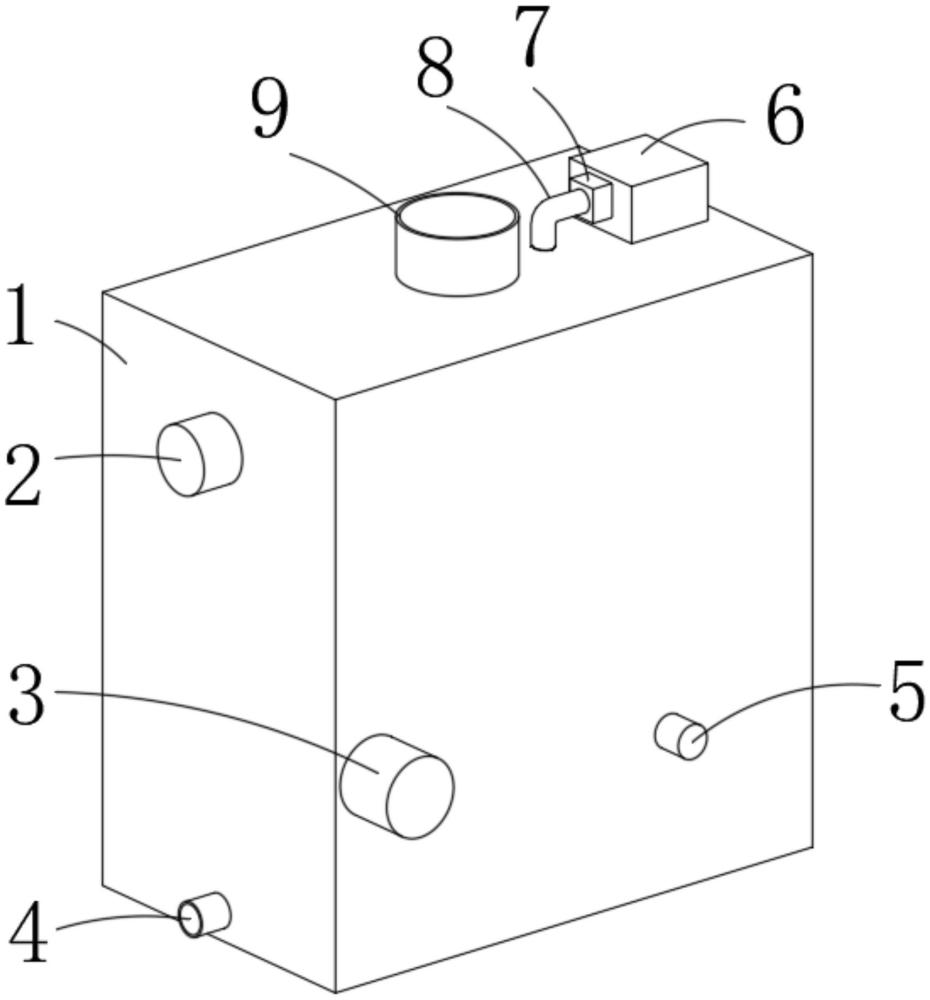

2.根據權利要求1所述的一種橡膠預處理用過濾裝置，其特征在于：所述處理箱(1)的上表面固定安裝有儲液箱(6)，所述儲液箱(6)的一側面固定安裝有自動水閥(7)，處理箱(1)的上表面開設有安裝孔(23)，所述安裝孔(23)內固定連接有連接軟管(8)，所述連接軟管(8)的另一點與自動水閥(7)的一側面固定連接。

3.根據權利要求1所述的一種橡膠預處理用過濾裝置，其特征在于：所述處理箱(1)內壁的上端轉動安裝有第一轉軸(11)，所述第一轉軸(11)的周表面均勻固定安裝有攪拌槳(10)，所述處理箱(1)的一側面固定安裝有第一驅動電機(2)，所述第一驅動電機(2)動力端貫穿處理箱(1)與第一轉軸(11)相連接。

4.根據權利要求1所述的一種橡膠預處理用過濾裝置，其特征在于：所述處理箱(1)內壁的周表面固定安裝有底板(25)，所述底板(25)的上表面開設有連通口(24)，所述底板(25)的下表面固定安裝有氣缸(12)，所述氣缸(12)的一端固定安裝有推板(22)。

5.根據權利要求1所述的一種橡膠預處理用過濾裝置，其特征在于：所述濾網輸送帶(19)的兩端面為固定條(27)，所述固定條(27)之間固定連接有金屬濾網(26)。

6.根據權利要求1所述的一種橡膠預處理用過濾裝置，其特征在于：所述處理箱(1)的一側面固定安裝有第二驅動電機(3)和第三驅動電機(5)，所述第二驅動電機(3)和第三驅動電機(5)的動力端均貫穿處理箱(1)，并且分別固定連接有第二轉軸(20)和第三轉軸(17)。

7.根據權利要求1所述的一種橡膠預處理用過濾裝置，其特征在于：所述處理箱(1)一側面的下端開設有排水口(4)。

8.根據權利要求1所述的一種橡膠預處理用過濾裝置，其特征在于：所述處理箱(1)內壁的底面固定安裝有立板(18)，所述處理箱(1)一表面開設有安裝口，安裝口內滑動安裝有廢渣箱(15)，所述廢渣箱(15)的一表面固定安裝有拉手(14)。

9.根據權利要求1所述的一種橡膠預處理用過濾裝置，其特征在于：所述處理箱(1)的上表面固定安裝有入水管(9)。

技術總結
本技術公開了一種橡膠預處理用過濾裝置，涉及橡膠預處理技術領域。本技術包括處理箱，處理箱的內壁轉動安裝有第二轉軸，第二轉軸的周表面安裝有濾網輸送帶，處理箱內壁的一表面固定安裝有刮條，刮條位于濾網輸送帶的下方，處理箱內壁的一表面轉動安裝有第三轉軸，第三轉軸的周表面固定安裝有滾刷，處理箱的內壁一表面固定安裝有擋水條，通過設置刮條、滾刷和濾網輸送帶，過濾水中雜質時，能將水中收集的雜質及時輸送至廢渣箱，避免濾網輸送帶上廢渣堆積造成堵塞，同時刮條和滾刷，能夠將吸附在濾網輸送帶表面或者孔中的雜質清理掉，實用性強。

技術研發人員：張瑞,翁陽旸,武陽
受保護的技術使用者：安徽芮意森復合材料有限公司
技術研發日：20240710
技術公布日：2025/4/24
