本技術涉及定氮儀蒸餾管清理裝置，具體為一種定氮儀蒸餾管清理裝置。

背景技術：

1、定氮儀的蒸餾管是定氮儀的關鍵組件之一。定氮儀主要用于測定樣品中的氮含量，尤其在食品、飼料、肥料、土壤等領域具有廣泛應用。蒸餾管在這個過程中起到至關重要的作用，是實現蒸餾和冷凝的核心設備，在蒸餾管使用時，內部容易產生結晶，如果不及時清理，會影響或許的蒸餾工作。

2、現有的定氮儀蒸餾管清理裝置在對蒸餾管清理時，通常只能對單獨蒸餾管進行清理，且對蒸餾管清理時，需要不間斷的對蒸餾管進行水源沖刷，不僅清理的效率低下，且在清理過程中造成大量的水源浪費。

3、因此，有必要設計出一種定氮儀蒸餾管清理裝置用來解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種定氮儀蒸餾管清理裝置，用于解決上述背景技術中所提出的技術問題。

2、為了實現上述的目的，本實用新型提供如下技術方案：一種定氮儀蒸餾管清理裝置，包括固定座，所述固定座的頂部開設有若干個放置蒸餾管的放置口，且所述固定座的底部固接有o形塊，所述o形塊的頂部固接有對稱的兩個伺服電缸，兩個所述伺服電缸的頂端共同固接有一個底板，所述底板的頂部固接有側板，所述側板的一側固接有l形連接板，所述l形連接板的底部通過軸承轉動連接有多個與放置口相匹配的轉動管，且多個所述轉動管的外表面均設置有刷毛，多個所述轉動管的外表面均固定套接有齒輪，所述側板的一側固接有伺服電機，所述伺服電機的輸出軸固接有轉軸，且所述轉軸的一端固接有轉盤，所述轉盤的一側固接有插柱，所述側板的垂直端一端滑動設置有連接塊，所述連接塊的一端固接有o形塊，所述連接塊的另一端固接有齒條，且多個所述齒輪均與齒條的一側相嚙合，且所述插柱的一端滑動插接于o形塊的內部，所述l形連接板的水平端頂部固接有支撐塊，所述支撐塊上固接有連通室，所述連通室的一側連通有多個插管，且所述連通室的另一側連通有連通管。

3、優選的，所述l形連接板的垂直端外表面開設有滑動卡槽，所述連接塊的頂部和底部均固接有卡塊，且兩個所述卡塊均滑動設置于滑動卡槽的內部。

4、優選的，多個所述轉動管的頂部均貫穿于l形連接板的水平端頂部，且多個所述插管的一端分別滑動插接于多個轉動管的內部，多個所述插管的另一端連通于連通室的內部。

5、優選的，所述o形塊的外表面開設有對稱的四個安裝孔，且所述固定座位于o形塊的頂部中心處，兩個所述伺服電缸位于固定座的一側。

6、優選的，多個所述轉動管分別位于多個安裝孔的正上方，且所述連通管位于轉盤的正上方。

7、優選的，所述齒條位于多個齒輪和l形連接板之間，且所述齒條的長度大于多個齒輪之間的間距之和。

8、本實用新型所提供的技術方案相比現有技術，具備的有益效果如下：

9、本實用新型通過多個可升降的轉動管，以及轉動管上的刷毛，利用轉盤的轉動，帶動齒條進行往復運動，從而利用多個齒輪的往復轉動帶動多個轉動管進行轉動，從而對多個蒸餾管進行清理，而多個插管插接于多個轉動管的內部，可間斷地對多個蒸餾管進行送水，便于清理工作，而同時，水清理結束后，也可通過多個插管將風力送入多個蒸餾管的內部，從而完成蒸餾管的風干工作，不僅提高了清理工作的效率，且在水源輸送和風力輸送時，大大的避免了浪費。

技術特征：

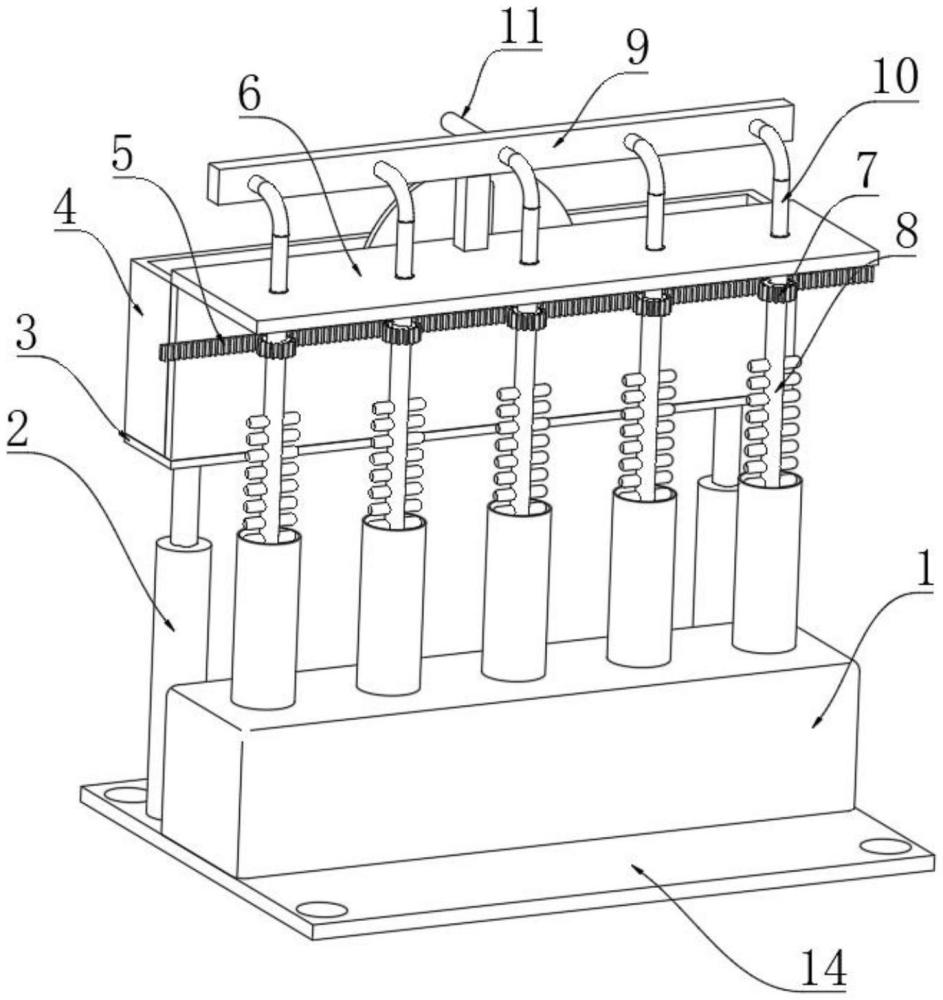

1.一種定氮儀蒸餾管清理裝置，包括固定座(1)，其特征在于：所述固定座(1)的頂部開設有若干個放置蒸餾管的放置口，且所述固定座(1)的底部固接有o形塊(14)，所述o形塊(14)的頂部固接有對稱的兩個伺服電缸(2)，兩個所述伺服電缸(2)的頂端共同固接有一個底板(3)，所述底板(3)的頂部固接有側板(4)，所述側板(4)的一側固接有l形連接板(6)，所述l形連接板(6)的底部通過軸承轉動連接有多個與放置口相匹配的轉動管(8)，且多個所述轉動管(8)的外表面均設置有刷毛，多個所述轉動管(8)的外表面均固定套接有齒輪(7)，所述側板(4)的一側固接有伺服電機(12)，所述伺服電機(12)的輸出軸固接有轉軸，且所述轉軸的一端固接有轉盤(13)，所述轉盤(13)的一側固接有插柱(18)，所述側板(4)的垂直端一端滑動設置有連接塊(15)，所述連接塊(15)的一端固接有o形塊(14)，所述連接塊(15)的另一端固接有齒條(5)，且多個所述齒輪(7)均與齒條(5)的一側相嚙合，且所述插柱(18)的一端滑動插接于o形塊(14)的內部，所述l形連接板(6)的水平端頂部固接有支撐塊(19)，所述支撐塊(19)上固接有連通室(9)，所述連通室(9)的一側連通有多個插管(10)，且所述連通室(9)的另一側連通有連通管(11)。

2.根據權利要求1所述的一種定氮儀蒸餾管清理裝置，其特征在于：所述l形連接板(6)的垂直端外表面開設有滑動卡槽(17)，所述連接塊(15)的頂部和底部均固接有卡塊(16)，且兩個所述卡塊(16)均滑動設置于滑動卡槽(17)的內部。

3.根據權利要求1所述的一種定氮儀蒸餾管清理裝置，其特征在于：多個所述轉動管(8)的頂部均貫穿于l形連接板(6)的水平端頂部，且多個所述插管(10)的一端分別滑動插接于多個轉動管(8)的內部，多個所述插管(10)的另一端連通于連通室(9)的內部。

4.根據權利要求1所述的一種定氮儀蒸餾管清理裝置，其特征在于：所述o形塊(14)的外表面開設有對稱的四個安裝孔，且所述固定座(1)位于o形塊(14)的頂部中心處，兩個所述伺服電缸(2)位于固定座(1)的一側。

5.根據權利要求1所述的一種定氮儀蒸餾管清理裝置，其特征在于：多個所述轉動管(8)分別位于多個安裝孔的正上方，且所述連通管(11)位于轉盤(13)的正上方。

6.根據權利要求1所述的一種定氮儀蒸餾管清理裝置，其特征在于：所述齒條(5)位于多個齒輪(7)和l形連接板(6)之間，且所述齒條(5)的長度大于多個齒輪(7)之間的間距之和。

技術總結
本技術涉及定氮儀蒸餾管清理裝置技術領域，公開了一種定氮儀蒸餾管清理裝置，包括固定座，所述固定座的頂部開設有若干個放置蒸餾管的放置口通過多個可升降的轉動管，以及轉動管上的刷毛，利用轉盤的轉動，帶動齒條進行往復運動，從而利用多個齒輪的往復轉動帶動多個轉動管進行轉動，從而對多個蒸餾管進行清理，而多個插管插接于多個轉動管的內部，可間斷地對多個蒸餾管進行送水，便于清理工作，而同時，水清理結束后，也可通過多個插管將風力送入多個蒸餾管的內部，從而完成蒸餾管的風干工作，不僅提高了清理工作的效率，且在水源輸送和風力輸送時，大大的避免了浪費。

技術研發人員：高魯飛
受保護的技術使用者：晟沃源（山東）肥業科技有限公司
技術研發日：20240709
技術公布日：2025/4/24
