本技術涉及水污染控制與治理，尤其涉及一種兩級ao的環流澄清器污水處理系統。

背景技術：

1、常規a2/rpir池采用的是一種改良a2/o工藝——a2/rpir，通常分為三個功能區——厭氧區(池)、缺氧區(池)和rpir區(池)，污水依次進行厭氧、缺氧及好氧反應。常規a2/rpir工藝存在一些工藝改進點需求：一、功能區單一，原水分配比例難以調整，碳源未得到最大化利用；二、缺氧區污泥濃度是通過內回流措施得以保證，污泥濃度提高空間有限，且脫氮能力依賴于硝化液污泥回流比，能耗較高；三、厭氧區污泥濃度也需要通過內回流措施得以保證，其污泥濃度屬三者最低，不利于生物除磷；四、厭氧前置，之后經過缺氧才能到好氧，釋磷不充分。

2、因此，針對常規a2/rpir工藝的厭氧和缺氧的污泥濃度低、原水碳源未得到最大利用、脫氮除磷效率提升空間受限的情況，提供一種兩級ao的環流澄清器污水處理系統。

技術實現思路

1、為解決上述技術問題，本實用新型旨在提出一種兩級ao(ao：缺氧好氧)的環流澄清器污水處理系統。在提高厭氧區、缺氧區的污泥濃度，靈活性調整原水進入缺氧區、厭氧區的比例，減少硝化液污泥回流的動力消耗量，在不特意增加池體有效容積的前提下提升脫氮除磷能力。本實用新型的目的是通過以下技術方案實現的：

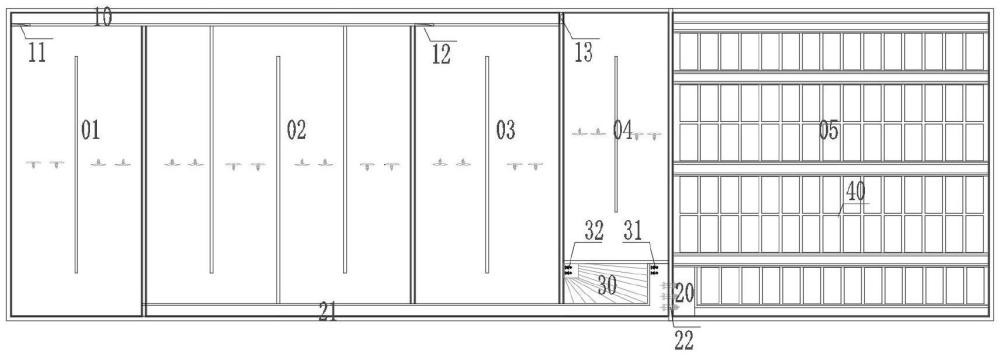

2、提供一種兩級ao的環流澄清器污水處理系統，包括生物池與硝化液回流設施，所述的生物池包括依次連接的第一級缺氧區、第一級好氧區、第二級缺氧區、第二級厭氧區和第二級好氧及沉淀區；所述的第一級缺氧區與第二級好氧及沉淀區通過硝化液回流設施連接。

3、其中，生物池中污水為缺氧好氧交替進行，厭氧置于缺氧之后，污水先后經過缺氧-好氧-缺氧-厭氧-好氧反應。

4、其中，生物池的污泥大小濃度關系為：第二級好氧及沉淀區＞第一級缺氧區＝第一級好氧區＞第二級缺氧區、第二級厭氧區。

5、進一步的，所述的兩級ao的環流澄清器污水處理系統還包括配水渠，所述的第一級缺氧區設有第一配水孔，第二級缺氧區設有第二配水孔；所述的第一級缺氧區通過第一配水孔與配水渠連通，第二級缺氧區通過第二配水孔與配水渠連通。

6、進一步的，所述的第二級厭氧區設有第三配水孔，第二級厭氧區通過第三配水孔連接配水渠。

7、進一步的，所述的第二級好氧及沉淀區內設有環流澄清器模塊。

8、其中，泥水分離功能只設置在第二級好氧及沉淀區中，該區域設置環流澄清器模塊，通過環流澄清器模塊實現泥水分離并排出清水。

9、進一步的，所述的硝化液回流設施包括回流渠與回流泵井，所述的回流渠設置在第二級好氧及沉淀區與第一級缺氧區之間，所述的回流泵井設置在回流渠與第二級好氧及沉淀區之間。

10、進一步的，所述的硝化液回流設施還包括回流泵，所述的回流泵設置在回流渠與回流泵井之間。

11、其中，生物池只有一道硝化液內回流設施，將第二級好氧及沉淀區的硝化液污泥提升至第一級缺氧區進行脫氮反應，第一級缺氧區、第一級好氧區、第二級缺氧區、第二級厭氧區均依靠內回流設施補充污泥濃度。

12、進一步的，所述的第一級好氧區靠近第二級缺氧區的一端設有漸減曝氣區。

13、其中，第一級好氧區的硝化液污泥全部進入第二級缺氧區，漸減曝氣區為保證第二級缺氧區的缺氧環境得以維持。

14、進一步的，所述的兩級ao的環流澄清器污水處理系統還包括污泥預濃縮區，所述的污泥預濃縮區與回流泵井或回流渠連接。

15、其中，所述的污泥預濃縮區旨在濃縮生物池的剩余污泥。

16、進一步的，所述的回流泵井或回流渠內設有第一污泥提升泵，所述的污泥預濃縮區與回流泵井或回流渠通過第一污泥提升泵連接，所述的污泥預濃縮區內設有第二污泥提升泵。

17、優選的，所述的污泥預濃縮區與回流渠連接，回流渠內設有第一污泥提升泵，所述的污泥預濃縮區與回流渠通過第一污泥提升泵連接。

18、其中第一污泥提升泵將污泥提升至污泥預濃縮區，污泥在該區域濃縮后，再通過第二污泥提升泵排出生物池。

19、優選的，所述的污泥預濃縮區與回流泵井連接，回流泵井內設有第一污泥提升泵，所述的污泥預濃縮區與回流泵井通過第一污泥提升泵連接。

20、進一步的，所述的污泥預濃縮區通過連接通道與第二級缺氧區、第二級厭氧區或第二級好氧及沉淀區連接，連接通道為過流孔或管道。

21、其中，污泥預濃縮區的上清液通過連接通道流入第二級缺氧區、第二級厭氧區或第二級好氧及沉淀區中。

22、其中，本實用新型的技術實現思路是：①生物池需要設置五個功能區，第一級缺氧區、第一級好氧區、第二級缺氧區、第二級厭氧區、第二級好氧及沉淀區；②環流澄清器模塊只安裝在第二級好氧及沉淀區內；③原水主要等比例分配進入到第一級缺氧區、第二級缺氧區，預留部分原水進入第二級厭氧區；④設置一道硝化液回流設施；⑤設置污泥預濃縮區，對剩余污泥進行重力濃縮后再外排。

23、與現有技術相比的有益效果在于：

24、(1)本實用新型的兩級ao的環流澄清器污水處理系統，第一級好氧區的硝化液污泥無需通過內回流措施可全部流入第二級缺氧區，與原水中的碳源接觸更充分，反硝化更徹底。

25、(2)本實用新型的兩級ao的環流澄清器污水處理系統，原水分配按照兩等分，操作簡單，兼?zhèn)淞说谝患壢毖鯀^(qū)、第二級缺氧區對碳源的需求。

26、(3)本實用新型的兩級ao的環流澄清器污水處理系統，在無需特意增加回流比的前提下，可提高第一級缺氧區、第二級厭氧區的污泥濃度，微生物的提高對脫氮除磷更有利。

27、(4)本實用新型的兩級ao的環流澄清器污水處理系統，設置五個功能區，微生物在缺、好、厭環境中交替變化，尤其是在厭氧環境之后立刻進入好氧環境中，吸磷動力及時利用，這種“饑餓效應”能夠提高生物除磷的效果。

28、(5)本實用新型的兩級ao的環流澄清器污水處理系統，設置了污泥預濃縮區，擬排放的剩余污泥濃度可在此重力濃縮沉淀，降低外排的剩余污泥體積。

技術特征：

1.一種兩級ao的環流澄清器污水處理系統，其特征在于，包括生物池與硝化液回流設施，所述的生物池包括依次連接的第一級缺氧區、第一級好氧區、第二級缺氧區、第二級厭氧區和第二級好氧及沉淀區；所述的第一級缺氧區與第二級好氧及沉淀區通過硝化液回流設施連接。

2.如權利要求1所述的兩級ao的環流澄清器污水處理系統，其特征在于，還包括配水渠，所述的第一級缺氧區設有第一配水孔，第二級缺氧區設有第二配水孔；所述的第一級缺氧區通過第一配水孔與配水渠連通，第二級缺氧區通過第二配水孔與配水渠連通。

3.如權利要求2所述的兩級ao的環流澄清器污水處理系統，其特征在于，所述的第二級厭氧區設有第三配水孔，第二級厭氧區通過第三配水孔連接配水渠。

4.如權利要求1所述的兩級ao的環流澄清器污水處理系統，其特征在于，所述的第二級好氧及沉淀區內設有環流澄清器模塊。

5.如權利要求4所述的兩級ao的環流澄清器污水處理系統，其特征在于，所述的硝化液回流設施包括回流渠與回流泵井，所述的回流渠設置在第二級好氧及沉淀區與第一級缺氧區之間，所述的回流泵井設置在回流渠與第二級好氧及沉淀區之間。

6.如權利要求5所述的兩級ao的環流澄清器污水處理系統，其特征在于，所述的硝化液回流設施還包括回流泵，所述的回流泵設置在回流渠與回流泵井之間。

7.如權利要求6所述的兩級ao的環流澄清器污水處理系統，其特征在于，所述的第一級好氧區靠近第二級缺氧區的一端設有漸減曝氣區。

8.如權利要求7所述的兩級ao的環流澄清器污水處理系統，其特征在于，還包括污泥預濃縮區，所述的污泥預濃縮區與回流泵井或回流渠連接。

9.如權利要求8所述的兩級ao的環流澄清器污水處理系統，其特征在于，所述的回流泵井或回流渠內設有第一污泥提升泵，所述的污泥預濃縮區與回流泵井或回流渠通過第一污泥提升泵連接，所述的污泥預濃縮區內設有第二污泥提升泵。

10.如權利要求8所述的兩級ao的環流澄清器污水處理系統，其特征在于，所述的污泥預濃縮區通過連接通道與第二級缺氧區、第二級厭氧區或第二級好氧及沉淀區連接，連接通道為過流孔或管道。

技術總結
本技術公開一種兩級AO的環流澄清器污水處理系統，涉及水污染控制與治理技術領域。該污水處理系統包括生物池與硝化液回流設施，所述的生物池包括依次連接的第一級缺氧區、第一級好氧區、第二級缺氧區、第二級厭氧區和第二級好氧及沉淀區；所述的第一級缺氧區與第二級好氧及沉淀區通過硝化液回流設施連接。本技術提供的兩級AO的環流澄清器污水處理系統有以下優勢：①原水中碳源靈活調整至不同功能區，確保得到充分利用；②第一級好氧區的硝化液污泥全部進入第二級缺氧區，脫氮能力更強；③節省一道內回流系統能耗；④第一級缺氧區、第二級厭氧區的污泥濃度更高，對脫氮除磷更有利；⑤微生物釋磷后進入好氧環境，能夠提高生物除磷的效果。

技術研發人員：張其殿,段美娟,陳福明
受保護的技術使用者：廣東清研環境科技有限公司
技術研發日：20240711
技術公布日：2025/4/24
