本技術屬于水處理，更具體地說，特別涉及一種地下水鐵錳過濾裝置。

背景技術：

1、在水資源領域，地下水作為重要的水源之一，在許多地區被廣泛開發和利用；然而，地下水中常常含有過量的鐵和錳等金屬元素，地下水中鐵錳超標不僅會影響水的感官性狀，使水呈現出黃色、黑色，產生異味，而且還會在管道、設備和器具中沉積，降低輸水能力，縮短設備使用壽命。

2、傳統的除鐵錳設備是利用跌水曝氣或通過曝氣設備充氧強制曝氣使地下水中所含的鐵、錳離子氧化，再經過除鐵錳過濾器進行過濾的方式來去除地下水中的鐵離子與錳離子；但是，地下原水曝氣量不足，鐵錳離子氧化不完全時，會嚴重影響后續過濾設備的處理效果，強制曝氣雖然可以保證鐵錳離子的完全氧化，但是高強度的曝氣會使后續過濾設備氣水分離不完全，造成處理后水中含有較多氣體，影響后續管路供水，同時，高強度的曝氣也會增加曝氣設備的耗電量。

技術實現思路

1、為了解決上述技術問題，本實用新型提供了一種地下水鐵錳過濾裝置，以解決現有技術中，傳統的除鐵錳設備通過強制曝氣雖然可以保證鐵錳離子的完全氧化，但是高強度的曝氣會使后續過濾設備氣水分離不完全，造成處理后水中含有較多氣體，影響后續管路供水；同時，高強度的曝氣還會增加曝氣設備的耗電量的技術問題。

2、本實用新型一種地下水鐵錳過濾裝置的目的與功效，由以下具體技術手段所達成：

3、一種地下水鐵錳過濾裝置，包括有過濾罐體，所述過濾罐體上方設置有分流結構，所述分流結構一側連接有進水管的一端，所述進水管的另一端與水井中的深井泵連接，所述分流結構與所述過濾罐體之間設置有熱交換組件；所述過濾罐體內設置有過濾腔，所述過濾腔內設置有過濾組件，所述過濾組件包括有除錳濾料層與除鐵濾料層，所述過濾腔內設置有所述除錳濾料層與所述除鐵濾料層。

4、在進一步的實施例中，所述過濾組件還包括有第一濾料盛放板，所述過濾腔內壁上設置有多組第一固定塊，多組所述第一固定塊頂部放置有所述第一濾料盛放板，所述第一濾料盛放板頂部設置有所述除錳濾料層

5、在進一步的實施例中，所述第一濾料盛放板下方設置有第二濾料盛放板，所述第二濾料盛放板頂部設置有所述除鐵濾料層；所述第二濾料盛放板底部通過多組第二固定塊，與所述過濾腔內壁連接。

6、在進一步的實施例中，所述第一濾料盛放板與所述第二濾料盛放板頂部均開設有多組濾水孔。

7、在進一步的實施例中，所述熱交換組件包括有換熱器殼，所述過濾罐體頂部與所述換熱器殼通過多組螺釘固定連接，所述換熱器殼頂部設置有所述分流結構。

8、在進一步的實施例中，所述熱交換組件還包括有多組過水管，所述換熱器殼內設置有熱交換腔，所述熱交換腔內設置有多組所述過水管，所述分流結構底部與多組所述過水管連通。

9、在進一步的實施例中，所述換熱器殼底部設置有過渡腔，多組所述過水管底端均通過所述過渡腔與所述過濾腔連通。

10、在進一步的實施例中，所述換熱器殼一側設置有熱交換管道，所述換熱器殼另一側設置有回流管道，所述熱交換管道與所述回流管道均與所述熱交換腔連通。

11、在進一步的實施例中，所述過濾罐體底部設置有凈水出水管，所述凈水出水管與所述過濾腔底端連通。

12、與現有技術相比，本實用新型具有如下有益效果：

13、1.該裝置通過過濾組件的設置，在使用該裝置時，通過除鐵濾料層與除錳濾料層浸泡在水中形成生物膜，在除鐵濾料層中形成鐵質活性濾膜，在除錳濾料層中形成錳質活性濾膜，來去除地下水中的鐵與錳，解決了傳統的除鐵錳設備中因強制曝氣導致的氣水分離不完全問題，確保處理后的水不含過多氣體，為后續管路穩定供水提供了有力保障。

14、2.通過熱交換組件的設置，在使用該裝置時，控制浸泡的水溫在21℃，這一溫度有利于鐵質活性濾膜與錳質活性濾膜的形成，從原來的36天縮短至7-15天，并且在21℃的條件下，鐵的去除率可達95.5％，錳的去除率可達90.5％；不僅提高了除鐵除錳濾料的效率，而且還避免了傳統曝氣設備所帶來的高能耗問題，在確保水質安全的同時，還降低了運行成本。

技術特征：

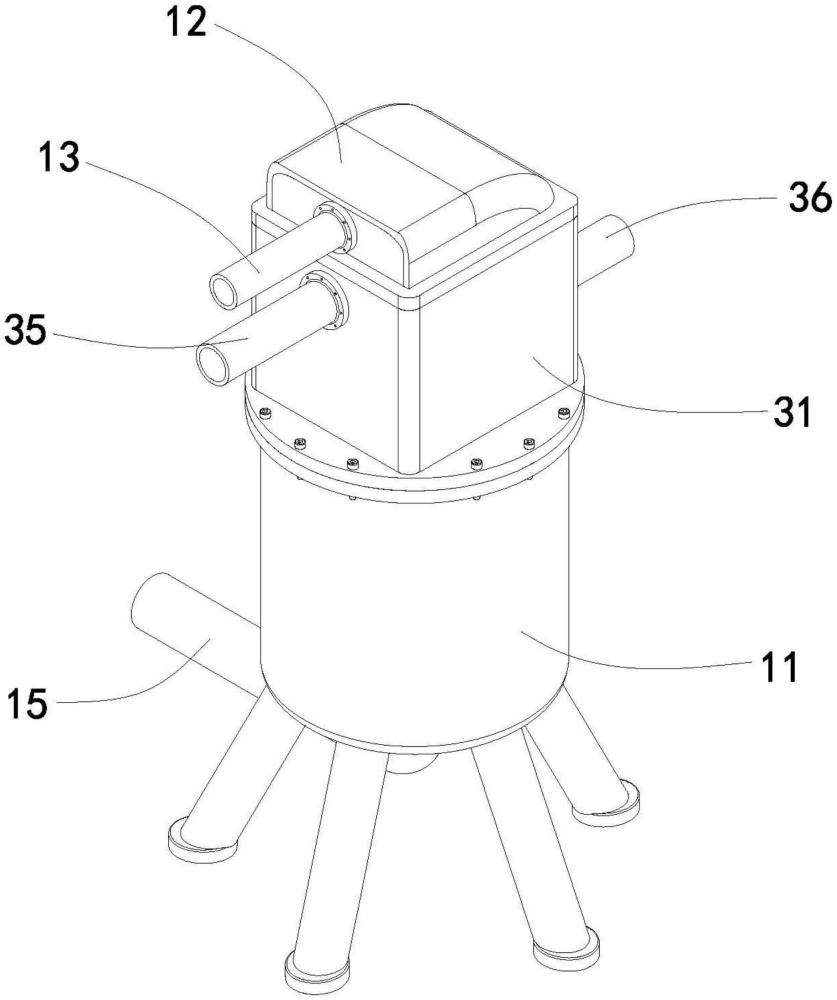

1.一種地下水鐵錳過濾裝置，其特征在于：包括有過濾罐體(11)，所述過濾罐體(11)上方設置有分流結構(12)，所述分流結構(12)一側連接有進水管(13)的一端，所述進水管(13)的另一端與水井中的深井泵連接，所述分流結構(12)與所述過濾罐體(11)之間設置有熱交換組件；所述過濾罐體(11)內設置有過濾腔(14)，所述過濾腔(14)內設置有過濾組件，所述過濾組件包括有除錳濾料層(21)與除鐵濾料層(22)，所述過濾腔(14)內設置有所述除錳濾料層(21)與所述除鐵濾料層(22)。

2.如權利要求1所述的一種地下水鐵錳過濾裝置，其特征在于：所述過濾組件還包括有第一濾料盛放板(23)，所述過濾腔(14)內壁上設置有多組第一固定塊(24)，多組所述第一固定塊(24)頂部放置有所述第一濾料盛放板(23)，所述第一濾料盛放板(23)頂部設置有所述除錳濾料層(21)。

3.如權利要求2所述的一種地下水鐵錳過濾裝置，其特征在于：所述第一濾料盛放板(23)下方設置有第二濾料盛放板(25)，所述第二濾料盛放板(25)頂部設置有所述除鐵濾料層(22)；所述第二濾料盛放板(25)底部通過多組第二固定塊(26)，與所述過濾腔(14)內壁連接。

4.如權利要求3所述的一種地下水鐵錳過濾裝置，其特征在于：所述第一濾料盛放板(23)與所述第二濾料盛放板(25)頂部均開設有多組濾水孔(27)。

5.如權利要求1所述的一種地下水鐵錳過濾裝置，其特征在于：所述熱交換組件包括有換熱器殼(31)，所述過濾罐體(11)頂部與所述換熱器殼(31)通過多組螺釘固定連接，所述換熱器殼(31)頂部設置有所述分流結構(12)。

6.如權利要求5所述的一種地下水鐵錳過濾裝置，其特征在于：所述熱交換組件還包括有多組過水管(32)，所述換熱器殼(31)內設置有熱交換腔(33)，所述熱交換腔(33)內設置有多組所述過水管(32)，所述分流結構(12)底部與多組所述過水管(32)連通。

7.如權利要求6所述的一種地下水鐵錳過濾裝置，其特征在于：所述換熱器殼(31)底部設置有過渡腔(34)，多組所述過水管(32)底端均通過所述過渡腔(34)與所述過濾腔(14)連通。

8.如權利要求7所述的一種地下水鐵錳過濾裝置，其特征在于：所述換熱器殼(31)一側設置有熱交換管道(35)，所述換熱器殼(31)另一側設置有回流管道(36)，所述熱交換管道(35)與所述回流管道(36)均與所述熱交換腔(33)連通。

9.如權利要求1所述的一種地下水鐵錳過濾裝置，其特征在于：所述過濾罐體(11)底部設置有凈水出水管(15)，所述凈水出水管(15)與所述過濾腔(14)底端連通。

技術總結
本技術提供了一種地下水鐵錳過濾裝置，包括有過濾罐體，過濾罐體上方設置有分流結構，分流結構一側連接有進水管的一端，進水管的另一端與水井中的深井泵連接，分流結構與過濾罐體之間設置有熱交換組件；過濾罐體內設置有過濾腔，過濾腔內設置有過濾組件，過濾組件包括有除錳濾料層與除鐵濾料層，過濾腔內設置有除錳濾料層與除鐵濾料層；通過過濾組件與熱交換組件的設置，控制除錳濾料層與除鐵濾料層在水中的浸泡溫度，加速鐵質活性濾膜與錳質活性濾膜的形成，提高了鐵錳的去除率，解決了傳統的除鐵錳設備中因強制曝氣導致的氣水分離不完全問題，在確保水質安全的同時，還降低了運行成本。

技術研發人員：代玉俠,米晨,張士超,蘇俊峰,付凱,吳業明
受保護的技術使用者：遼寧津浩科技環保有限公司
技術研發日：20240711
技術公布日：2025/4/24
