本技術涉及污水處理，具體涉及一種污水氣浮裝置。

背景技術：

1、污水處理是指通過一系列的物理、化學和生物處理方法，對生活、工業等來源產生的廢水進行處理，使其達到一定的水質標準，減少對環境的影響，保護水資源，回收有用物質的過程。

2、污水氣浮裝置是一種廣泛應用于污水處理領域的固液分離設備，它利用微小氣泡將污水中的懸浮物、油脂、乳化液等污染物攜帶至水面，實現固液分離的一種物理處理方法。污水氣浮裝置的工作原理是通過在污水中溶解空氣，然后釋放出微小氣泡。這些微小氣泡在上升過程中會粘附污水中的懸浮物、油脂等污染物。由于氣泡的浮力，這些被氣泡粘附的污染物會一起上浮到水面。最后，通過刮渣系統將浮到水面的浮渣去除，從而實現固液分離，凈化污水。這種方法主要利用了氣泡的浮力，以及氣泡與污染物之間的粘附作用

3、上述現有技術方案存在的不足之處在于：由于刮渣板負責刮掉污水表面的浮渣，需要刮渣板循環進入污水表面刮走污水表面的浮渣，有些浮渣會附著在刮渣板表面，并在長時間積累下固定在刮渣板板體上，使得在刮渣板與污水液面接觸位置會形成一定體積的污泥塊，該污泥塊需要維護人員定期清理，如果長時間不清理，刮渣板上始終攜帶著污泥塊會影響刮渣板的運行效果，增加部件之間的磨損，持續污染水體品質。

技術實現思路

1、本實用新型的目的在于提供一種污水氣浮裝置，以解決現有技術中刮渣板上易積累浮渣，從而提高維護成本，降低除污效果的技術問題。

2、本實用新型所要解決的技術問題可以通過以下技術方案實現：

3、一種污水氣浮裝置，包括氣浮機，所述氣浮機內部前后依次設置有進水腔室、混合腔室和分離室，且所有腔室依次連通，所述分離室后側設置有與分離室相連通的清水腔室和排渣腔室，該裝置還包括驅動組件，所述驅動組件設置在分離室內部，所述驅動組件上配合設置有多組平行排列的刮渣板，所述排渣腔室一側固定連接有與刮渣板相配合的鏟板。

4、作為本實用新型進一步的方案：所述驅動組件包括多組與分離室轉動連接的驅動輪，所述分離室一側固定設置有與驅動輪相配合的電機，多組所述驅動輪對稱設置于分離室兩側，同側成對的兩組所述驅動輪之間配合連接有傳動帶，所述刮渣板配合設置于兩組傳動帶之間。

5、作為本實用新型進一步的方案：每組所述傳動帶上均固定連接有多組相互配合的連接塊，相應兩組所述連接塊之間轉動連接有轉動板，所述轉動板的轉動端與連接塊之間配設有盤簧，所述刮渣板固定連接于轉動板上。

6、作為本實用新型進一步的方案：所述排渣腔室靠近刮渣板一側固定連接有與刮渣板相配合的弧形導板，所述刮渣板兩側轉動連接有與弧形導板相配合的導向輪，所述弧形導板靠近傳動帶一側的板面上均勻排列有與導向輪相配合的凸塊板體。

7、作為本實用新型進一步的方案：所述鏟板固定連接于弧形導板上，所述弧形導板兩側開設有與導向輪相配合的滑輪槽。

8、作為本實用新型進一步的方案：所述排渣腔室寬度與刮渣板寬度相同。

9、本實用新型的有益效果：

10、1、本實用新型在刮渣板不斷靠近鏟板的過程中，位于刮渣板兩側的導向輪會首先進入滑輪槽內部，隨后刮渣板前表面再與鏟板接觸，從而將刮渣板前表面的污泥刮至排渣腔室內部，實現了對刮渣板表面的清理，當刮渣板被帶至弧形導板一側時，刮渣板會在傳動帶的作用下貼著弧形導板的內弧形板面位移，盤簧會不斷地驅使刮渣板靠近弧形導板的板面，且弧形導板的內弧形板面上設置有凸塊板體，導向輪在盤簧的作用下會不斷地撞擊凸塊板體，從而使得刮渣板不斷地在水體內部做靠近反彈的操作，進而抖動掉依附在刮渣板上的污水顆粒，降低人工維護的成本。

11、2、本實用新型在刮渣板刮動浮渣的過程中，位于水體內部的刮渣板可以起到攪動水體的作用，增加氣泡、污染顆粒、油污與絮體接觸的機會，從而提高氣泡對絮體的附著性和對水體的清潔效果。

技術特征：

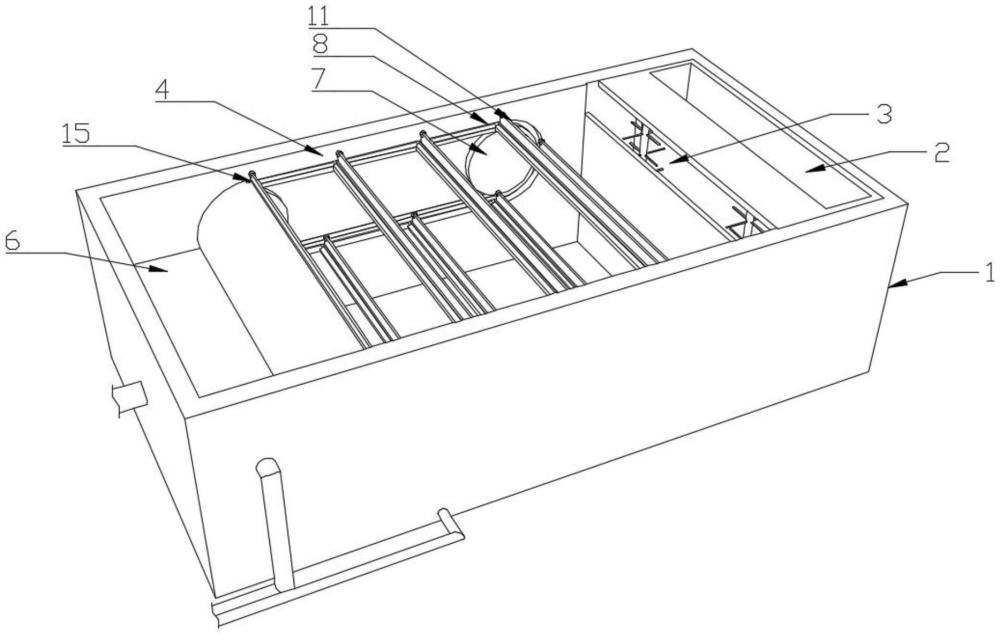

1.一種污水氣浮裝置，包括氣浮機(1)，所述氣浮機(1)內部前后依次設置有進水腔室(2)、混合腔室(3)和分離室(4)，且所有腔室依次連通，所述分離室(4)后側設置有與分離室(4)相連通的清水腔室(5)和排渣腔室(6)，其特征在于,還包括：

2.根據權利要求1所述的一種污水氣浮裝置，其特征在于，所述驅動組件包括多組與分離室(4)轉動連接的驅動輪(7)，所述分離室(4)一側固定設置有與驅動輪(7)相配合的電機，多組所述驅動輪(7)對稱設置于分離室(4)兩側，同側成對的兩組所述驅動輪(7)之間配合連接有傳動帶(8)，所述刮渣板(11)配合設置于兩組傳動帶(8)之間。

3.根據權利要求2所述的一種污水氣浮裝置，其特征在于，每組所述傳動帶(8)上均固定連接有多組相互配合的連接塊(9)，相應兩組所述連接塊(9)之間轉動連接有轉動板(10)，所述轉動板(10)的轉動端與連接塊(9)之間配設有盤簧，所述刮渣板(11)固定連接于轉動板(10)上。

4.根據權利要求1所述的一種污水氣浮裝置，其特征在于，所述排渣腔室(6)靠近刮渣板(11)一側固定連接有與刮渣板(11)相配合的弧形導板(13)，所述刮渣板(11)兩側轉動連接有與弧形導板(13)相配合的導向輪(12)，所述弧形導板(13)靠近傳動帶(8)一側的板面上均勻排列有與導向輪(12)相配合的凸塊板體。

5.根據權利要求4所述的一種污水氣浮裝置，其特征在于，所述鏟板(15)固定連接于弧形導板(13)上，所述弧形導板(13)兩側開設有與導向輪(12)相配合的滑輪槽(14)。

6.根據權利要求2所述的一種污水氣浮裝置，其特征在于，所述排渣腔室(6)寬度與刮渣板(11)寬度相同。

技術總結
本技術公開了一種污水氣浮裝置，涉及污水處理技術領域，包括氣浮機，所述氣浮機內部前后依次設置有進水腔室、混合腔室和分離室，且所有腔室依次連通，所述分離室后側設置有與分離室相連通的清水腔室和排渣腔室，該裝置還包括驅動組件，所述驅動組件設置在分離室內部。本技術在刮渣板不斷靠近鏟板的過程中，位于刮渣板兩側的導向輪會首先進入滑輪槽內部，隨后刮渣板前表面再與鏟板接觸，從而將刮渣板前表面的污泥刮至排渣腔室內部，實現了對刮渣板表面的清理，位于水體內部的刮渣板可以起到攪動水體的作用，增加氣泡、污染顆粒、油污與絮體接觸的機會，從而提高氣泡對絮體的附著性和對水體的清潔效果。

技術研發人員：柳金山,劉旭旭,熊超,文皓,曹潮,戴錦枝,劉建強
受保護的技術使用者：湖南知庸行科技發展有限公司
技術研發日：20240711
技術公布日：2025/4/24
