本技術涉及廢水，具體為一種廢水處理罐。

背景技術：

1、在工業生產和日常生活中，都會源源不斷的產生廢水，產生出來的廢水需要進行處理，才能進行排放，避免污染水源，但是對于廢水的處理，一般需要沉淀和過濾，但是對于過濾出的雜質，不方便取出，故而提出一種廢水處理罐來解決上述問題。

技術實現思路

1、為解決上述背景技術中提出的問題，本實用新型的目的在于提供一種廢水處理罐，提供如下技術方案：一種廢水處理罐，包括底板，所述底板內端固定連接有罐體，所述罐體內設有上側開口的沉淀腔，所述沉淀腔右端壁內設有處理腔，所述沉淀腔能夠?qū)U水進行沉淀，所述沉淀腔上端面可拆卸的固定連接有連接口，所述連接口能夠?qū)U水注入所述沉淀腔內，所述沉淀腔上側側壁固定連接有第一過濾板，所述第一過濾板上設有能夠?qū)㈦s質過濾的濾孔，所述沉淀腔和所述處理腔之間聯通設有若干個位于所述第一過濾板下側的聯通孔，所述聯通孔位于所述沉淀腔上側，通過所述聯通孔能夠?qū)⑺龀恋砬粌?nèi)沉淀完成的廢水流通到所述處理腔內進行處理。

2、作為本實用新型優選的，所述第一過濾板上濾孔遠離所述處理腔，避免從所述第一過濾板進入所述沉淀腔內污水直接通過所述聯通孔進入所述處理腔內。

3、作為本實用新型優選的，所述處理腔下端可拆卸的固定連接有密封板，所述密封板能夠?qū)⑺鎏幚砬幌露嗣芊狻?/p>

4、作為本實用新型優選的，所述密封板左側上端面固定連接有連接板，所述連接板上端面固定連接有工作殼，所述工作殼內設有上下開口的工作腔。

5、作為本實用新型優選的，所述工作腔內可拆卸的固定連接有第二過濾板，所述第二過濾板能夠?qū)⒊恋硗瓿傻膹U水進行二次過濾。

6、作為本實用新型優選的，所述工作腔內可拆卸的固定連接有吸附板，所述吸附板能夠?qū)⑦^濾完成的廢水進行處理。

7、作為本實用新型優選的，所述密封板下端面固定連接有方便帶動所述密封板移動的拆裝把手。

8、作為本實用新型優選的，所述罐體右側側壁固定設有排水泵，所述排水泵與所述處理腔下端聯通，所述排水泵右端聯通設有排水管，通過所述排水管能夠?qū)⑻幚砗蟮膹U水排出。

9、作為本實用新型優選的，所述底板下端面固定連接有若干個支撐柱，所述支撐柱能夠?qū)λ龅装暹M行支撐。

10、與現有技術相比，本實用新型的有益效果如下：

11、1、本實用新型通過設置的第一過濾板，能夠?qū)U水進行初次過濾，將大型雜質進行過濾處理，通過設置的沉淀腔能夠?qū)U水進行沉積，沉積完成的廢水通過聯通孔進入處理腔內進行二次處理。

12、2、本實用新型通過設置的處理腔，能夠通過處理腔內可拆卸的工作殼內設有的第二過濾板對廢水進行二次過濾，對沉積后混有小顆粒雜質的廢水進行處理，通過設置的吸附板，能夠?qū)^濾后的廢水進行吸附處理，進一步進行廢水處理工作，通過工作殼的拆卸，方便將第二過濾板和吸附板進行更換，通過連接口的拆卸，方便對第一過濾板進行處理或更換，方便長期使用。

技術特征：

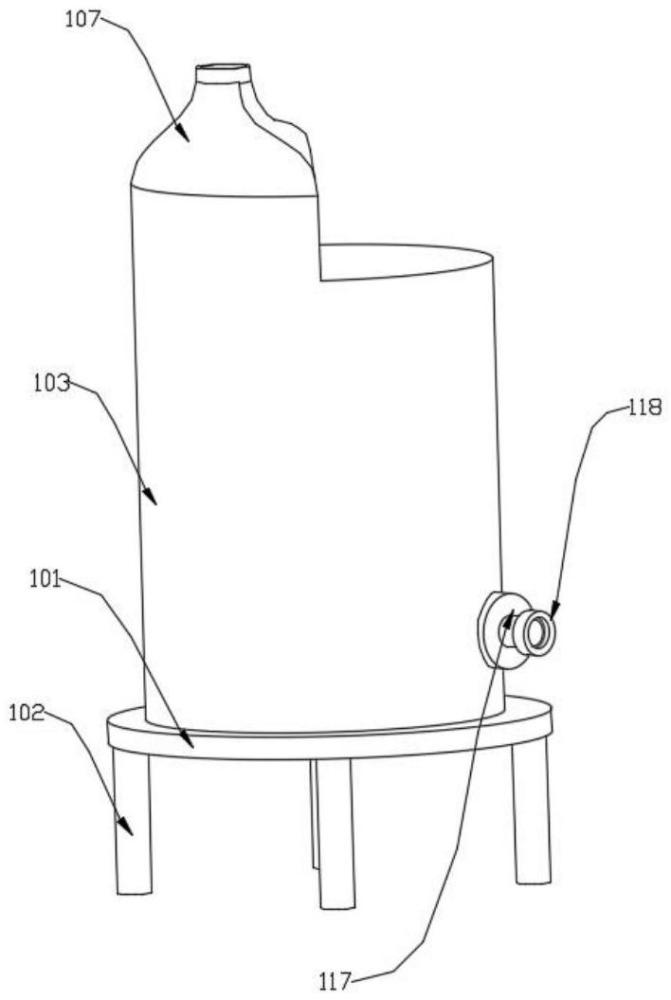

1.一種廢水處理罐，包括底板(101)，其特征在于：所述底板(101)內端固定連接有罐體(103)，所述罐體(103)內設有上側開口的沉淀腔(104)，所述沉淀腔(104)右端壁內設有處理腔(105)，所述沉淀腔(104)能夠?qū)U水進行沉淀，所述沉淀腔(104)上端面可拆卸的固定連接有連接口(107)，所述連接口(107)能夠?qū)U水注入所述沉淀腔(104)內，所述沉淀腔(104)上側側壁固定連接有第一過濾板(106)，所述第一過濾板(106)上設有能夠?qū)㈦s質過濾的濾孔，所述沉淀腔(104)和所述處理腔(105)之間聯通設有若干個位于所述第一過濾板(106)下側的聯通孔(108)，所述聯通孔(108)位于所述沉淀腔(104)上側。

2.根據權利要求1所述的一種廢水處理罐，其特征在于：所述第一過濾板(106)上濾孔遠離所述處理腔(105)。

3.根據權利要求2所述的一種廢水處理罐，其特征在于：所述處理腔(105)下端可拆卸的固定連接有密封板(109)。

4.根據權利要求3所述的一種廢水處理罐，其特征在于：所述密封板(109)左側上端面固定連接有連接板(112)，所述連接板(112)上端面固定連接有工作殼(113)，所述工作殼(113)內設有上下開口的工作腔(114)。

5.根據權利要求4所述的一種廢水處理罐，其特征在于：所述工作腔(114)內可拆卸的固定連接有第二過濾板(115)。

6.根據權利要求5所述的一種廢水處理罐，其特征在于：所述工作腔(114)內可拆卸的固定連接有吸附板(116)，所述吸附板(116)能夠?qū)⑦^濾完成的廢水進行處理。

7.根據權利要求6所述的一種廢水處理罐，其特征在于：所述密封板(109)下端面固定連接有拆裝把手(111)。

8.根據權利要求7所述的一種廢水處理罐，其特征在于：所述罐體(103)右側側壁固定設有排水泵(117)，所述排水泵(117)與所述處理腔(105)下端聯通，所述排水泵(117)右端聯通設有排水管(118)。

9.根據權利要求8所述的一種廢水處理罐，其特征在于：所述底板(101)下端面固定連接有若干個支撐柱(102)。

技術總結
本技術公開了一種廢水處理罐，包括底板，底板內端固定連接有罐體，罐體內設有沉淀腔，沉淀腔右端壁內設有處理腔，沉淀腔上端面可拆卸的固定連接有連接口，連接口能夠?qū)U水注入沉淀腔內，沉淀腔上側側壁固定連接有第一過濾板，第一過濾板上設有能夠?qū)㈦s質過濾的濾孔，沉淀腔和處理腔之間聯通設有若干個位于第一過濾板下側的聯通孔，通過設置的吸附板，能夠?qū)^濾后的廢水進行吸附處理，進一步進行廢水處理工作，通過工作殼的拆卸，方便將第二過濾板和吸附板進行更換，通過連接口的拆卸，方便對第一過濾板進行處理或更換，方便長期使用。

技術研發人員：涂藝,晉國超,黃宇航,王懷志
受保護的技術使用者：姚猛
技術研發日：20240819
技術公布日：2025/4/28
