本發明涉及攪拌設備，特別是涉及一種用于脫硫液母液脫色的攪拌設備及操作方法。

背景技術：

1、脫硫母液是指在燃煤電廠進行脫硫處理后得到的含有高濃度硫酸鹽和其他雜質的廢水，脫硫母液的處理和利用對環境保護和資源綜合利用非常重要。脫硫液母液在處理的過程中需要通過活性炭對其進行脫色處理，而為了保證脫硫液母液可以充分與活性炭接觸，可以使用攪拌設備對兩者進行充分混合攪拌；

2、但是現有的攪拌設備在使用時仍然存在以下技術問題：

3、目前的攪拌設備在混合攪拌時，是將活性炭直接倒入脫硫液母液中，再通過攪拌設備對其進行混合攪拌，在脫色完成后，還需要將母液和活性炭的混合物倒入過濾機中進行固液分離，增加了繁瑣的步驟，不僅消耗了更多的人力，且增加了工業加工成本。

技術實現思路

1、本發明的目的是提供一種用于脫硫液母液脫色的攪拌設備及操作方法，以解決上述現有技術存在的問題，結構簡單，使用方便，有效減少工藝步驟，有效節約人力和加工成本。

2、為實現上述目的，本發明提供了如下方案：

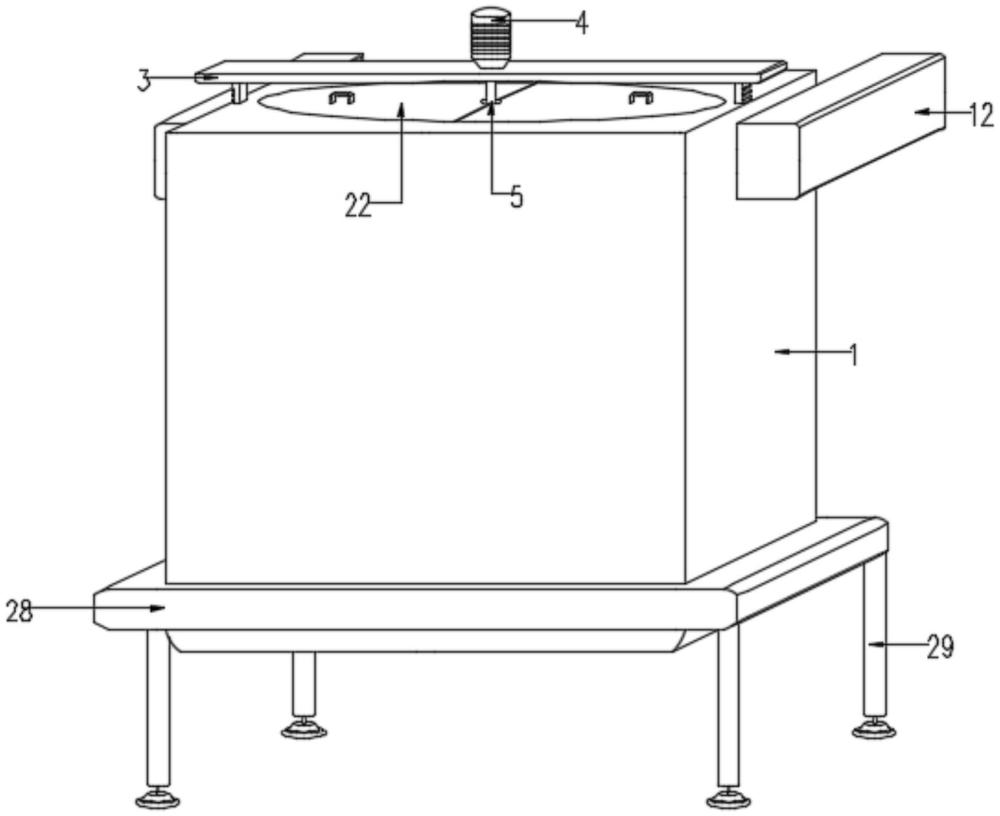

3、本發明提供一種用于脫硫液母液脫色的攪拌設備，包括：脫色箱、排出管、升降機構、移動板、第一電機、攪拌軸和多個盛裝盒，所述駝色箱的內部設置有脫色腔體，所述脫色箱的頂部設置有開口，所述開口與所述脫色腔體連通；所述排出管與所述脫色箱的底部連接并連通所述脫色腔體；所述升降機構的固定端與所述脫色箱固定連接；所述移動板與升降機構的活動端固定連接以在所述升降機構的帶動下上升或者下降；所述第一電機的機殼固定連接于所述移動板的頂部，且所述第一電機的驅動軸穿過所述移動板；所述攪拌軸的頂部與所述驅動軸固定連接；各所述盛裝盒與所述攪拌軸能夠拆卸地固定連接，所述盛裝盒內用于盛裝活性炭并能夠使所述脫色腔體內的脫硫液母液穿過所述盛裝盒與所述活性炭接觸以對所述脫硫液母液脫色。

4、優選的，所述盛裝盒的兩側設置有過濾網，所述盛裝盒的頂部能夠拆卸地固定連接有密封蓋。

5、優選的，還包括兩個插板和兩個鎖緊件，兩個所述插板固定連接于所述密封蓋的兩側，所述盛裝盒的頂部設置有兩個插槽，一個插板用于插接于一個所述插槽內，一個所述鎖緊件用于鎖緊插入所述插槽的所述插板。

6、優選的，所述鎖緊件為鎖緊螺栓，所述插槽的一側設置有螺紋孔，所述鎖緊螺栓用于與所述螺紋孔螺紋連接并能夠頂緊深入所述插槽的所述插板。

7、優選的，還包括兩個限位桿和套管，所述套管固定連接于所述攪拌軸的底部，所述限位桿的一端與所述套管固定連接，另一端通過軸承與一個所述盛裝盒轉動連接，兩個所述限位桿關于所述攪拌軸對稱設置。

8、優選的，還包括固定套、內螺紋管、多個固定板和多個插桿，所述限位桿上設置有螺紋段，所述內螺紋管與所述螺紋段螺紋連接，所述固定套套設在所述限位桿上，所述固定桿的一端與所述固定套固定連接，所述插桿與所述固定桿遠離所述固定套的一端固定連接，所述盛裝盒設置有多個插孔，一個所述插桿用于插入一個所述插孔內，轉動所述內螺紋管能夠?qū)⑺龉潭ㄌ醉斁o于所述盛裝盒并能夠使所述插桿限制所述盛裝盒轉動。

9、優選的，所述升降機構包括第二電機、第一傳動組件、第二傳動組件、第一齒條和第二齒條，所述脫色箱的兩側設置有第一滑腔和第二滑腔，所述第一齒條滑動連接于所述第一滑腔，所述第二齒條滑動連接于所述第二滑腔，所述第二電機通過所述第一傳動組件帶動所述第一齒條在所述第一滑腔內滑動并能夠保持滑動后的位置，所述第二電機通過所述第二傳動組件帶動所述第二齒條在所述第二滑腔內滑動并能夠保持滑動后的位置，所述第一齒條的頂端與所述移動板的一端固定連接，所述第二齒條的頂端與所述移動板的另一端固定連接。

10、優選的，所述第一傳動組件包括第一輸出桿、第一皮帶輪、第一皮帶、第一傳動桿、第一限位架、第二皮帶輪、第一防護罩和第一齒輪，所述第二電機通過固定架與所述脫色箱固定連接，所述第一輸出桿一端與所述第二電機的驅動軸固定連接，另一端與所述脫色箱轉動連接，所述第一皮帶輪同軸固定連接于所述第一傳輸桿的外側，所述第一防護罩固定連接于所述脫色箱的一側，所述第一限位架與所述脫色箱固定連接且位于所述第一防護罩內，所述第一傳動桿的一端與所述防護罩轉動連接，另一端與所述第一限位架轉動連接，所述第二皮帶輪同軸固定連接于所述第一傳動桿的外側，所述第一皮帶輪和所述第二皮帶輪通過所述第一皮帶傳動連接，所述脫色箱設置有與所述第一滑腔連通的第一缺口，所述第一齒輪同軸固定連接于所述第一傳動桿的外側并穿過所述第一缺口與所述第一齒條嚙合連接。

11、優選的，所述第二傳動組件包括第二輸出桿、主動齒輪、從動齒輪、第三皮帶輪、第二皮帶、第二傳動桿、第二限位架、第四皮帶輪、第二防護罩和第二齒輪，所述第二輸出桿的一端與所述脫色箱轉動連接，所述主動齒輪同軸固定連接于所述第一輸出桿，所述從動齒輪同軸固定連接于所述第二輸出桿，所述第三皮帶輪固定連接于所述第二輸出桿，所述第二防護罩固定連接于所述脫色箱的一側，所述第二限位架與所述脫色箱固定連接且位于所述第二防護罩內，所述第二傳動桿的一端與所述第二防護罩轉動連接，另一端與所述第二限位件轉動連接，所述第四皮帶輪同軸轉動連接于所述第二傳動桿的外側，所述第三皮帶輪和所述第四皮帶輪通過所述第二皮帶傳動連接，所述脫色箱設置有與所述第二滑腔連通的第二缺口，所述第二齒輪同軸固定連接于所述第二傳動桿的外側并穿過所述第二缺口與所述第二齒條嚙合連接。

12、優選的，還包括第一防濺蓋板和第二防濺蓋板，所述脫色腔體為圓形腔，且所述攪拌軸與所述圓形腔同軸線設置，所述開口為臺口，所述第一防濺蓋板和所述第二防濺蓋板卡合于所述臺口，且所述所述第一防濺蓋板和所述第二防濺蓋板對稱設置。

13、本發明還提供了一種如上任一項所述的用于脫硫液母液脫色的攪拌設備的使用方法，包括以下步驟：

14、將活性炭倒入盛裝盒后關閉并與攪拌軸固定，將脫硫液母液倒入脫色箱的脫色腔體內；啟動第一電機帶動盛裝盒轉動，對脫硫液母液攪拌，母液透過盛裝盒與活性炭接觸脫色；

15、攪拌過程中通過升降機構使移動板上升或者下降，從而能夠使盛裝盒上下移動增加攪拌效果；

16、母液脫色完成后通過排出管排出母液，將盛裝盒移動到最高位置倒出活性炭。

17、本發明相對于現有技術取得了以下技術效果：

18、本發明提供了一種用于脫硫液母液脫色的攪拌設備及操作方法，通過設置脫色箱、排出管、升降機構、移動板、第一電機、攪拌軸和盛裝盒等部件，實現了對脫硫液母液的脫色攪拌功能。盛裝盒內盛裝活性炭，母液穿過盛裝盒與活性炭接觸進行脫色，從而實現對母液攪拌的同時，可以避免活性炭摻雜在母液的內部，當對母液脫色完成時，省去了再次固液過濾的步驟，節約了人力，節省了加工成本。

技術特征：

1.一種用于脫硫液母液脫色的攪拌設備，其特征在于：包括：

2.根據權利要求1所述的用于脫硫液母液脫色的攪拌設備，其特征在于：所述盛裝盒的兩側設置有過濾網，所述盛裝盒的頂部能夠拆卸地固定連接有密封蓋。

3.根據權利要求2所述的用于脫硫液母液脫色的攪拌設備，其特征在于：還包括兩個插板和兩個鎖緊件，兩個所述插板固定連接于所述密封蓋的兩側，所述盛裝盒的頂部設置有兩個插槽，一個插板用于插接于一個所述插槽內，一個所述鎖緊件用于鎖緊插入所述插槽的所述插板；

4.根據權利要求3所述的用于脫硫液母液脫色的攪拌設備，其特征在于：還包括兩個限位桿和套管，所述套管固定連接于所述攪拌軸的底部，所述限位桿的一端與所述套管固定連接，另一端通過軸承與一個所述盛裝盒轉動連接，兩個所述限位桿關于所述攪拌軸對稱設置。

5.根據權利要求4所述的用于脫硫液母液脫色的攪拌設備，其特征在于：還包括固定套、內螺紋管、多個固定板和多個插桿，所述限位桿上設置有螺紋段，所述內螺紋管與所述螺紋段螺紋連接，所述固定套套設在所述限位桿上，所述固定桿的一端與所述固定套固定連接，所述插桿與所述固定桿遠離所述固定套的一端固定連接，所述盛裝盒設置有多個插孔，一個所述插桿用于插入一個所述插孔內，轉動所述內螺紋管能夠?qū)⑺龉潭ㄌ醉斁o于所述盛裝盒并能夠使所述插桿限制所述盛裝盒轉動。

6.根據權利要求5所述的用于脫硫液母液脫色的攪拌設備，其特征在于：所述升降機構包括第二電機、第一傳動組件、第二傳動組件、第一齒條和第二齒條，所述脫色箱的兩側設置有第一滑腔和第二滑腔，所述第一齒條滑動連接于所述第一滑腔，所述第二齒條滑動連接于所述第二滑腔，所述第二電機通過所述第一傳動組件帶動所述第一齒條在所述第一滑腔內滑動并能夠保持滑動后的位置，所述第二電機通過所述第二傳動組件帶動所述第二齒條在所述第二滑腔內滑動并能夠保持滑動后的位置，所述第一齒條的頂端與所述移動板的一端固定連接，所述第二齒條的頂端與所述移動板的另一端固定連接。

7.根據權利要求6所述的用于脫硫液母液脫色的攪拌設備，其特征在于：所述第一傳動組件包括第一輸出桿、第一皮帶輪、第一皮帶、第一傳動桿、第一限位架、第二皮帶輪、第一防護罩和第一齒輪，所述第二電機通過固定架與所述脫色箱固定連接，所述第一輸出桿一端與所述第二電機的驅動軸固定連接，另一端與所述脫色箱轉動連接，所述第一皮帶輪同軸固定連接于所述第一傳輸桿的外側，所述第一防護罩固定連接于所述脫色箱的一側，所述第一限位架與所述脫色箱固定連接且位于所述第一防護罩內，所述第一傳動桿的一端與所述防護罩轉動連接，另一端與所述第一限位架轉動連接，所述第二皮帶輪同軸固定連接于所述第一傳動桿的外側，所述第一皮帶輪和所述第二皮帶輪通過所述第一皮帶傳動連接，所述脫色箱設置有與所述第一滑腔連通的第一缺口，所述第一齒輪同軸固定連接于所述第一傳動桿的外側并穿過所述第一缺口與所述第一齒條嚙合連接。

8.根據權利要求7所述的用于脫硫液母液脫色的攪拌設備，其特征在于：所述第二傳動組件包括第二輸出桿、主動齒輪、從動齒輪、第三皮帶輪、第二皮帶、第二傳動桿、第二限位架、第四皮帶輪、第二防護罩和第二齒輪，所述第二輸出桿的一端與所述脫色箱轉動連接，所述主動齒輪同軸固定連接于所述第一輸出桿，所述從動齒輪同軸固定連接于所述第二輸出桿，所述第三皮帶輪固定連接于所述第二輸出桿，所述第二防護罩固定連接于所述脫色箱的一側，所述第二限位架與所述脫色箱固定連接且位于所述第二防護罩內，所述第二傳動桿的一端與所述第二防護罩轉動連接，另一端與所述第二限位件轉動連接，所述第四皮帶輪同軸轉動連接于所述第二傳動桿的外側，所述第三皮帶輪和所述第四皮帶輪通過所述第二皮帶傳動連接，所述脫色箱設置有與所述第二滑腔連通的第二缺口，所述第二齒輪同軸固定連接于所述第二傳動桿的外側并穿過所述第二缺口與所述第二齒條嚙合連接。

9.根據權利要求8所述的用于脫硫液母液脫色的攪拌設備，其特征在于：還包括第一防濺蓋板和第二防濺蓋板，所述脫色腔體為圓形腔，且所述攪拌軸與所述圓形腔同軸線設置，所述開口為臺口，所述第一防濺蓋板和所述第二防濺蓋板卡合于所述臺口，且所述所述第一防濺蓋板和所述第二防濺蓋板對稱設置。

10.一種如權利要求1～8任一項所述的用于脫硫液母液脫色的攪拌設備的使用方法，其特征在于：包括以下步驟：

技術總結
本發明公開了一種脫硫液母液脫色的攪拌設備及操作方法，涉及攪拌設備技術領域，包括：脫色箱、排出管、升降機構、移動板、第一電機、攪拌軸和多個盛裝盒，駝色箱的內部設置有脫色腔體，脫色箱的頂部設置有開口，排出管與脫色箱的底部連通脫；升降機構與脫色箱固定連接；移動板與升降機構的活動端固定連接以在升降機構的帶動下上升或者下降；第一電機的機殼連接于移動板的頂部，第一電機的驅動軸穿過移動板；攪拌軸的頂部與驅動軸連接；各盛裝盒與攪拌軸連接，盛裝盒內盛裝活性炭并能夠使脫色腔體內的脫硫液母液穿過盛裝盒與活性炭接觸以對脫硫液母液脫色，結構簡單，使用方便，有效減少工藝步驟，有效節約人力和加工成本。

技術研發人員：王少宇,李國朋,呂俊強,王富平,張學明,賈昌巍
受保護的技術使用者：包頭鋼鐵（集團）有限責任公司
技術研發日：
技術公布日：2025/4/28
