本發明涉及清潔，具體涉及一種醫療器械清洗設備。

背景技術：

1、超聲波清洗是一種利用超聲波在液體中的空化作用、加速度作用及直進流作用對物體進行清洗的技術。它是一種物理清洗方法，通過高頻振動的超聲波在清洗液中產生無數微小的氣泡，這些氣泡在接觸到物體表面的污垢時，通過一系列復雜的物理過程將污垢去除。這種清洗方式廣泛應用于工業、醫療、電子、珠寶等眾多領域，是一種高效、環保且能夠清洗復雜形狀物體的清洗方式。醫療器械清洗是超聲波清洗的重要應用場景。例如，手術器械如鑷子、手術刀等在使用后會沾染血液、組織碎片等污染物，超聲波清洗可以快速而徹底地清洗這些器械，而且由于其物理清洗的特性，不會像化學清洗那樣可能對器械造成腐蝕。

2、超聲波清洗主要包括超聲波發生器、超聲波換能器和清洗槽。超聲波發生器是超聲波清洗系統的核心部件之一。它的主要功能是將市電（一般為交流電）轉換為高頻交流電信號，其頻率通常在20khz-100khz之間，這個信號用于驅動超聲波換能器。超聲波換能器的作用是將超聲波發生器產生的高頻交流電信號轉換為高頻機械振動。換能器一般安裝在清洗槽的底部或者側面，通過與清洗液的接觸，將振動傳遞給清洗液。清洗槽是放置清洗液和待清洗物體的容器。清洗槽通常采用不銹鋼等耐腐蝕性材料制成，以防止清洗液對其造成腐蝕。

3、醫療器械在進行超聲波清洗時，清洗槽內的清洗液液面低于清洗槽槽口，避免清洗液在超聲作用下濺出清洗槽外，并且在較多的超聲清洗槽上會加裝密封蓋，避免攜帶污物的清洗液濺出清洗槽外。超聲清洗的過程中，不僅可以對清洗槽液面下側的醫療器械進行清洗，還可對液面下的清洗槽內壁進行清洗；但液面上側清洗槽內壁表面和上側表面、甚至密封蓋內側表面受到液體飛濺作用布滿污物，具有血液和組織碎片的污物沾在清洗槽上端內側，不利于醫療器械的再清洗效果，且在嚴格要求衛生條件的醫療器械清洗工作中必須避免；常見的做法是需要工作人員人工手持工具對清洗槽上端內側進行清理，清洗需要頻繁換水，且人工清理勞動強度大、效果欠佳、易留清理死角。

4、現有技術中，公開號為cn217990251u的專利一種槽式超聲波清洗機的自清潔結構，通過海綿刷的移動可擦除清洗槽上側的污漬；公開號為cn218049375u的專利一種便于清理的超聲波清洗機和公開號為cn11644124a的專利一種內壁便于清理的超聲波清洗機，分別通過清理盤和刮板刮除清洗槽內側的污物。上述現有技術均用于代替人工進行超聲波清洗槽的自動清理，但采用傳統的擦刮等方式，具有清潔效果欠佳、污物擦刮后需要再收集或人工再移除、死角多、清潔結構污染快需要頻繁更換等缺點。

技術實現思路

1、本發明之目的在于為了解決上述現有技術中的問題，提供一種醫療器械清洗設備。

2、為實現上述目的，本發明提供如下技術方案：

3、一種醫療器械清洗設備，包括清洗醫療器械的超聲波清洗槽，超聲波清洗槽上側設有密封蓋；還包括：

4、排水器，所述排水器延伸入超聲波清洗槽內且在超聲波清洗槽內的體積可改變；排水器在超聲波清洗槽內體積變大，排開超聲波清洗槽內的清洗液，使清洗液液面上升至與密封蓋內側接觸。

5、進一步地，所述超聲波清洗槽各側內壁上端均設置斜面，斜面由下而上向遠離超聲波清洗槽中心方向傾斜。

6、進一步地，所述密封蓋邊緣下側設有與超聲波清洗槽上端配合的凹槽；密封蓋與超聲波清洗槽鉸接；密封蓋與超聲波清洗槽上端外側之間鉸接有第一自動伸縮桿。

7、進一步地，所述超聲波清洗槽外側連接有支撐超聲波清洗槽的支架；支架下側設有支腳；支架外側設有固定圍板和可拆圍板；所述超聲波清洗槽外側安裝若干超聲波換能器，還包括超聲波發生器，超聲波發生器向超聲波換能器傳輸高頻交流電信號。

8、進一步地，所述超聲波清洗槽上部和底部分別連接有進水管和排廢管；進水管和排廢管上均安裝有閥門。

9、進一步地，所述排水器為柱狀體，柱狀體滑動穿過密封蓋中部，柱狀體上側連接有驅動柱狀體移動的第二自動伸縮桿；柱狀體伸入超聲波清洗槽內時、外側與超聲波清洗槽四側壁之間均具有間隙。

10、進一步地，所述密封蓋中部設有供柱狀體穿過的通孔，通孔內側設有貼合在柱狀體外側的密封圈。

11、進一步地，所述柱狀體為上側具有開口的空心結構；柱狀體上端外側設有凸緣；密封蓋外側設有頂架，第二自動伸縮桿安裝與頂架和柱狀體下壁之間。

12、進一步地，所述排水器為氣囊，氣囊位于超聲波清洗槽內；還包括為氣囊充放氣的充放氣泵；氣囊與充放氣泵之間通過氣管連接有電磁換向閥。

13、進一步地，所述氣囊包括若干豎向疊置的子囊，子囊中部依次連接，相鄰子囊中心之間設有通氣孔；還包括牽引繩，牽引繩穿過通氣孔，牽引繩上端與頂部子囊上壁連接、下端與底部子囊下壁連接。

14、與現有技術相比，本發明的有益效果如下：

15、本發明通過體積可在清洗槽內變化增大的排水器，可排開清洗液使清洗槽內液面上升，使清洗槽上端表面和密封蓋內側浸潤接觸清洗液，接受清洗液體中傳輸?shù)某暡ㄇ逑醋饔茫瑥亩暡ㄇ逑丛O(shè)備可以對自身清洗槽上部被污染的部分進行自清潔，具有清潔效果好、死角少、不必增加更換新的清潔結構、不需要污物再收集等優點。

技術特征：

1.一種醫療器械清洗設備，包括清洗醫療器械的超聲波清洗槽（1），超聲波清洗槽（1）上側設有密封蓋（2）；其特征在于，還包括：

2.根據權利要求1所述的醫療器械清洗設備，其特征在于，所述超聲波清洗槽（1）各側內壁上端均設置斜面（4），斜面（4）由下而上向遠離超聲波清洗槽（1）中心方向傾斜。

3.根據權利要求1或2所述的醫療器械清洗設備，其特征在于，所述密封蓋（2）邊緣下側設有與超聲波清洗槽（1）上端配合的凹槽（5）；密封蓋（2）與超聲波清洗槽（1）鉸接；密封蓋（2）與超聲波清洗槽（1）上端外側之間鉸接有第一自動伸縮桿（12）。

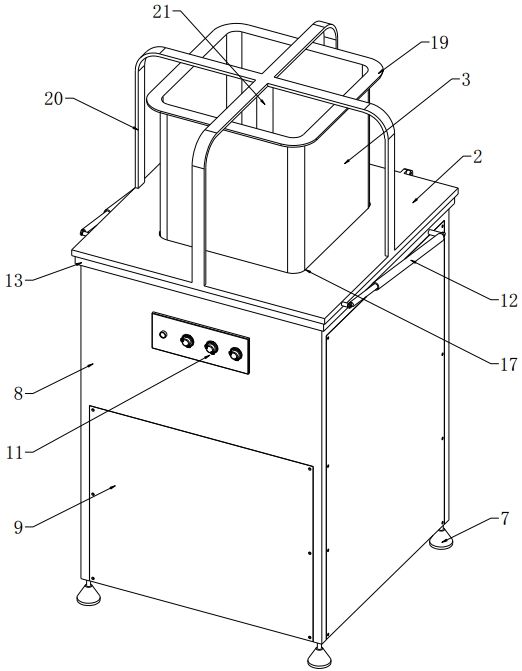

4.根據權利要求1所述的醫療器械清洗設備，其特征在于，所述超聲波清洗槽（1）外側連接有支撐超聲波清洗槽（1）的支架（6）；支架（6）下側設有支腳（7）；支架（6）外側設有固定圍板（8）和可拆圍板（9）；所述超聲波清洗槽（1）外側安裝若干超聲波換能器（10），還包括超聲波發生器（11），超聲波發生器（11）向超聲波換能器（10）傳輸高頻交流電信號。

5.根據權利要求1所述的醫療器械清洗設備，其特征在于，所述超聲波清洗槽（1）上部和底部分別連接有進水管（14）和排廢管（15）；進水管（14）和排廢管（15）上均安裝有閥門（16）。

6.根據權利要求1所述的醫療器械清洗設備，其特征在于，所述排水器（3）為柱狀體，柱狀體滑動穿過密封蓋（2）中部，柱狀體上側連接有驅動柱狀體移動的第二自動伸縮桿（21）；柱狀體伸入超聲波清洗槽（1）內時、外側與超聲波清洗槽（1）四側壁之間均具有間隙。

7.根據權利要求6所述的醫療器械清洗設備，其特征在于，所述密封蓋（2）中部設有供柱狀體穿過的通孔（17），通孔（17）內側設有貼合在柱狀體外側的密封圈（18）。

8.根據權利要求6所述的醫療器械清洗設備，其特征在于，所述柱狀體為上側具有開口的空心結構；柱狀體上端外側設有凸緣（19）；密封蓋（2）外側設有頂架（20），第二自動伸縮桿（21）安裝與頂架（20）和柱狀體下壁之間。

9.根據權利要求1所述的醫療器械清洗設備，其特征在于，所述排水器（3）為氣囊，氣囊位于超聲波清洗槽（1）內；還包括為氣囊充放氣的充放氣泵（22）；氣囊與充放氣泵（22）之間通過氣管連接有電磁換向閥（23）。

10.根據權利要求9所述的醫療器械清洗設備，其特征在于，所述氣囊包括若干豎向疊置的子囊（27），子囊（27）中部依次連接，相鄰子囊（27）中心之間設有通氣孔（28）；還包括牽引繩（29），牽引繩（29）穿過通氣孔（28），牽引繩（29）上端與頂部子囊（27）上壁連接、下端與底部子囊（27）下壁連接。

技術總結
本發明涉及清潔技術領域，公開了一種醫療器械清洗設備，包括清洗醫療器械的超聲波清洗槽，超聲波清洗槽上側設有密封蓋；還包括排水器，所述排水器延伸入超聲波清洗槽內且在超聲波清洗槽內的體積可改變；排水器在超聲波清洗槽內體積變大，排開超聲波清洗槽內的清洗液，使清洗液液面上升至與密封蓋內側接觸；本發明通過體積可在清洗槽內變化增大的排水器，可排開清洗液使清洗槽內液面上升，使清洗槽上端表面和密封蓋內側浸潤接觸清洗液，接受清洗液體中傳輸?shù)某暡ㄇ逑醋饔茫瑥亩暡ㄇ逑丛O(shè)備可以對自身清洗槽上部被污染的部分進行自清潔，具有清潔效果好、死角少、不必增加更換新的清潔結構、不需要污物再收集等優點。

技術研發人員：張志勇,胡艷林,陸靜宇,馬世瑜,翟雪蘭,曾婷婷,李保勤,劉陽,董廣茂,賈永城
受保護的技術使用者：洛陽智多芯科技有限公司
技術研發日：
技術公布日：2025/3/10
