本發明涉及渣土資源化處理，具體涉及一種污染渣土混合物資源化處理系統及處理方法。

背景技術：

1、工業污染場地往往存在大量渣土混合物，對于渣土分離及其資源化利用成為熱點。當前，通常采用基于篩分和水力旋流的多級分離技術來實現渣土的資源化利用。

2、現有的篩分過程中會先對渣土進行淋洗制漿，而后對制得的泥漿進行篩分，這一過程中會導致泥漿中的金屬顆粒流失，降低了渣土資源化利用率，一些資源化系統中會添加磁選設備，但是該磁選設備一般位于泥漿篩分烘干后，降低了資源化的效率，增加了資源化的成本。

技術實現思路

1、針對現有技術所存在的上述缺點，本發明提供了一種污染渣土混合物資源化處理系統及處理方法，能夠有效解決現有技術中渣土資源化的效率低且成本高的問題。

2、為實現以上目的，本發明通過以下技術方案予以實現：

3、本發明提供一種污染渣土混合物資源化處理系統及處理方法，包括固定架，還包括：

4、篩分模塊，用于對泥漿多級篩分，包括安裝在固定架上的篩分箱，所述篩分箱中設有第一濾網和第二濾網；

5、磁選模塊，包括安裝在篩分箱頂部的進料箱，所述進料箱中轉動安裝有兩個第一磁吸輥，所述進料箱中設有導向板；

6、攤料模塊，用于分散第一濾網和第二濾網上的泥漿，包括安裝在篩分箱側壁上的安裝板，所述安裝板上設置有波浪滑槽，所述波浪滑槽上滑動安裝有滑動架，所述滑動架上安裝有兩個推料板。

7、進一步地，所述固定架上固定安裝有支架，所述篩分箱和支架之間連接有彈簧，所述固定架上固定安裝有第一電機，所述第一電機的輸出軸上固定安裝有凸輪，所述篩分箱上固定安裝有振動架，所述振動架和凸輪的側壁充分接觸。

8、進一步地，所述進料箱的一側設有傳動箱，所述第一磁吸輥的轉動貫穿進料箱的側壁并延伸至傳動箱中，兩個所述第一磁吸輥位于傳動箱的一端均安裝有第一齒輪，且兩個第一齒輪相互嚙合，所述傳動箱的外部設有用于驅動其中一個第一齒輪轉動的第二電機。

9、進一步地，所述進料箱的兩外側壁上均開設有回收口，兩個所述回收口處均設有回收箱，所述回收口靠近第一磁吸輥一側設有刮板。

10、進一步地，所述磁選模塊還包括安裝在篩分箱中的兩個磁選架，兩個所述磁選架分別位于第一濾網和第二濾網的下方，兩個所述磁選架中均轉動安裝有多個第二磁吸輥。

11、進一步地，所述磁選架一側開設有傳動槽，每個所述第二磁吸輥靠近傳動槽一端均固定安裝有轉軸，且轉軸轉動貫穿磁選架的內壁并延伸至傳動槽中，每個所述轉軸位于傳動槽一端均固定安裝有第二齒輪，所述傳動槽中滑動安裝有與第二齒輪相嚙合的齒條。

12、進一步地，所述磁選架的外壁上固定安裝有第一活塞管，所述?第一活塞管靠近磁選架一端活動插設有第一活塞桿，且第一活塞桿活動貫穿磁選架的外壁并延伸至傳動槽中，所述第一活塞桿的端部與齒條固定連接，所述固定架上固定安裝有兩個第二活塞管，兩個所述第二活塞管的頂端均活動插設有第二活塞桿，兩個所述第二活塞桿的頂端均與振動架固定連接，兩個所述第二活塞管和兩個第一活塞管之間一一對應連接有連接管。

13、進一步地，所述波浪滑槽的兩端均連接有梯形滑槽，所述梯形滑槽和波浪滑槽的連接處轉動安裝有單向板，且其轉動連接處設有扭簧，所述單向板靠近梯形滑槽一側設有限位板，所述第一濾網的上方滑動安裝有滑板，且第一濾網的上方固定安裝有安裝架，所述安裝架上轉動安裝有往復絲桿，所述滑板上開設有與往復絲桿相適配的螺紋孔，且往復絲桿的端部設有驅動電機，所述滑動架頂壁上固定安裝有第三活塞管，所述第三活塞管的頂壁上活動插設有第三活塞桿，所述第三活塞桿的頂端與滑板固定連接。

14、進一步地，所述滑動架的底壁上固定安裝有沖洗架，所述沖洗架和第三活塞管之間連接有出液管，所述第三活塞管連接有進液管，所述進液管外接有水箱。

15、一種污染渣土混合物資源化處理系統的處理方法，包括以下步驟：

16、s1：對渣土進行制漿得到泥漿，將得到的泥漿輸送至進料箱中，啟動第一電機和第二電機，第二電機帶動兩個第一磁吸輥轉動，將經過的泥漿中的金屬碎屑進行去除，其次第一電機通過凸輪往復推動振動架，達到篩分箱不斷振動，泥漿通過第一濾網和第二濾網完成篩分；

17、s2：啟動驅動電機帶動往復絲桿轉動，帶動滑板和滑動架往復滑動，在波浪滑槽的導向作用下滑動架往復上下振動，將堆積在第一濾網和第二濾網上的泥漿攤開，在滑動架上下振動的過程中會將外部的水引導至沖洗架中，對濾孔進行沖洗；

18、s3：通過齒輪傳動的作用使得磁選架中的第二磁吸輥往復轉動，對經過的泥漿再次進行磁選。

19、本發明提供的技術方案，與已知的現有技術相比，具有如下有益效果：

20、通過進料箱以及濾網的下方分別設置第一磁吸輥和第二磁吸輥，對經過的泥漿進行磁選，將其中的可被磁吸的物質分離出來進行回收，提高渣土資源化的質量，另外設置了攤料模塊，使得泥漿更加均勻地被濾網過濾，提高渣土資源化的效率。

技術特征：

1.一種污染渣土混合物資源化處理系統，包括固定架（1），其特征在于，還包括：

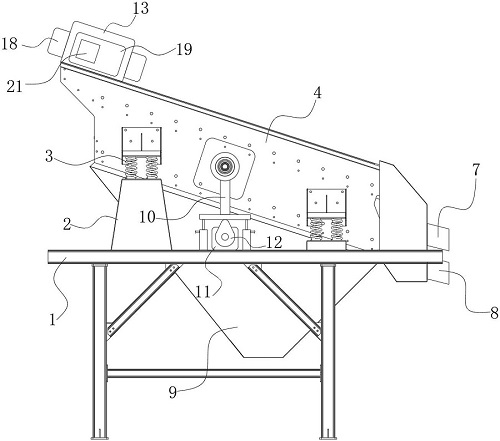

2.根據權利要求1所述的一種污染渣土混合物資源化處理系統，其特征在于，所述固定架（1）上固定安裝有支架（2），所述篩分箱（4）和支架（2）之間連接有彈簧（3），所述固定架（1）上固定安裝有第一電機（11），所述第一電機（11）的輸出軸上固定安裝有凸輪（12），所述篩分箱（4）上固定安裝有振動架（10），所述振動架（10）和凸輪（12）的側壁充分接觸。

3.根據權利要求2所述的一種污染渣土混合物資源化處理系統，其特征在于，所述進料箱（13）的一側設有傳動箱（19），所述第一磁吸輥（15）的轉動貫穿進料箱（13）的側壁并延伸至傳動箱（19）中，兩個所述第一磁吸輥（15）位于傳動箱（19）的一端均安裝有第一齒輪（20），且兩個第一齒輪（20）相互嚙合，所述傳動箱（19）的外部設有用于驅動其中一個第一齒輪（20）轉動的第二電機（21）。

4.根據權利要求3所述的一種污染渣土混合物資源化處理系統，其特征在于，所述進料箱（13）的兩外側壁上均開設有回收口（16），兩個所述回收口（16）處均設有回收箱（18），所述回收口（16）靠近第一磁吸輥（15）一側設有刮板（17）。

5.根據權利要求4所述的一種污染渣土混合物資源化處理系統，其特征在于，所述磁選模塊還包括安裝在篩分箱（4）中的兩個磁選架（22），兩個所述磁選架（22）分別位于第一濾網（5）和第二濾網（6）的下方，兩個所述磁選架（22）中均轉動安裝有多個第二磁吸輥（23）。

6.根據權利要求5所述的一種污染渣土混合物資源化處理系統，其特征在于，所述磁選架（22）一側開設有傳動槽（24），每個所述第二磁吸輥（23）靠近傳動槽（24）一端均固定安裝有轉軸（26），且轉軸（26）轉動貫穿磁選架（22）的內壁并延伸至傳動槽（24）中，每個所述轉軸（26）位于傳動槽（24）一端均固定安裝有第二齒輪（27），所述傳動槽（24）中滑動安裝有與第二齒輪（27）相嚙合的齒條（28）。

7.根據權利要求6所述的一種污染渣土混合物資源化處理系統，其特征在于，所述磁選架（22）的外壁上固定安裝有第一活塞管（29），所述?第一活塞管（29）靠近磁選架（22）一端活動插設有第一活塞桿（30），且第一活塞桿（30）活動貫穿磁選架（22）的外壁并延伸至傳動槽（24）中，所述第一活塞桿（30）的端部與齒條（28）固定連接，所述固定架（1）上固定安裝有兩個第二活塞管（31），兩個所述第二活塞管（31）的頂端均活動插設有第二活塞桿（32），兩個所述第二活塞桿（32）的頂端均與振動架（10）固定連接，兩個所述第二活塞管（31）和兩個第一活塞管（29）之間一一對應連接有連接管（33）。

8.根據權利要求7所述的一種污染渣土混合物資源化處理系統，其特征在于，所述波浪滑槽（35）的兩端均連接有梯形滑槽（36），所述梯形滑槽（36）和波浪滑槽（35）的連接處轉動安裝有單向板（37），且其轉動連接處設有扭簧，所述單向板（37）靠近梯形滑槽（36）一側設有限位板（38），所述第一濾網（5）的上方滑動安裝有滑板（41），且第一濾網（5）的上方固定安裝有安裝架，所述安裝架上轉動安裝有往復絲桿（44），所述滑板（41）上開設有與往復絲桿（44）相適配的螺紋孔，且往復絲桿（44）的端部設有驅動電機，所述滑動架（39）頂壁上固定安裝有第三活塞管（42），所述第三活塞管（42）的頂壁上活動插設有第三活塞桿（43），所述第三活塞桿（43）的頂端與滑板（41）固定連接。

9.根據權利要求8所述的一種污染渣土混合物資源化處理系統，其特征在于，所述滑動架（39）的底壁上固定安裝有沖洗架（25），所述沖洗架（25）和第三活塞管（42）之間連接有出液管（45），所述第三活塞管（42）連接有進液管（46），所述進液管（46）外接有水箱。

10.適用于上述權利要求9所述的一種污染渣土混合物資源化處理系統的處理方法，其特征在于，包括以下步驟：

技術總結
本發明涉及渣土資源化處理技術領域，具體涉及一種污染渣土混合物資源化處理系統及處理方法，包括固定架，還包括篩分模塊，用于對泥漿多級篩分，包括安裝在固定架上的篩分箱，篩分箱中設有第一濾網和第二濾網；磁選模塊，包括安裝在篩分箱頂部的進料箱，進料箱中轉動安裝有兩個第一磁吸輥；攤料模塊，包括安裝在篩分箱側壁上的安裝板，波浪滑槽上滑動安裝有滑動架，滑動架上安裝有兩個推料板。通過進料箱以及濾網的下方分別設置第一磁吸輥和第二磁吸輥，對經過的泥漿進行磁選，將其中的可被磁吸的物質分離出來進行回收，提高渣土資源化的質量，另外設置了攤料模塊，使得泥漿更加均勻地被濾網過濾，提高渣土資源化的效率。

技術研發人員：宋曉威,關亮,付雷,謝夢潔,萬宇,鐘國偉,袁風海
受保護的技術使用者：上海久澄環境工程有限公司
技術研發日：
技術公布日：2025/4/24
