本發明涉及球籠保持架清洗，具體為一種球籠保持架料道清洗裝置。

背景技術：

1、在機械制造領域，特別是汽車零部件生產中，球籠保持架作為關鍵部件之一，其加工質量至關重要。球籠保持架在生產過程中，經過多道加工工序后，其表面往往會附著各種油污、金屬碎屑以及其他雜質。這些污染物不僅會影響球籠保持架的外觀質量，更可能對其后續的裝配精度和使用性能產生嚴重的負面影響。

2、傳統的清洗方式通常依賴人工操作，如使用簡單的擦拭工具、化學清洗劑配合手工刷洗等方法。然而，這種人工清洗方式存在諸多弊端。一方面，人工清洗效率低下，難以滿足現代大規模生產的需求，導致生產周期延長，增加了生產成本。另一方面，人工清洗的質量穩定性較差，由于操作人員的個體差異和疲勞等因素，很難保證每個球籠保持架都能被徹底清洗干凈，從而可能導致部分不合格產品流入下一道工序，影響整個產品的質量可靠性。

3、專利公開號為cn106180048a的一種球籠保持架清洗裝置，雖然可以自動對球籠保持架進行清洗和吹干，但是還存在以下缺陷：保持架豎立著在料道內滾動，容易對保持架外側造成磨損，并且擋料板在攔下保持架時也會對其造成損壞，料道內保持架與保持架之間也會碰撞磨損；從上方對著豎直狀態下的保持架向下噴灑清潔劑以及氣體時，會由于架體之間阻擋作用導致清潔不全面。

技術實現思路

1、（一）解決的技術問題

2、針對現有技術的不足，本發明提供了一種球籠保持架料道清洗裝置，具備減少碰撞磨損從而提高成品率、無死角清潔的優點，解決了現有技術中保持架豎立著在料道內滾動，容易對保持架外側造成磨損，并且擋料板在攔下保持架時也會對其造成損壞，料道內保持架與保持架之間也會碰撞磨損的問題。

3、（二）技術方案

4、為實現上述目的，本發明提供如下技術方案：

5、一種球籠保持架料道清洗裝置，包括清潔料道，所述清潔料道內在球籠保持架前進方向的左右兩側分別設置有傳送皮帶和橡膠墊，所述橡膠墊固定在清潔料道側壁上，所述傳送皮帶兩端位置設置有帶輪，所述帶輪帶動傳送皮帶沿著球籠保持架前進方向滑動，所述傳送皮帶和橡膠墊上都設置有均勻陣列排布的橡膠軟塊，橡膠軟塊卡在對應球籠保持架的兜孔內，球籠保持架的弧形外側面的左右兩側分別貼合在傳送皮帶和橡膠墊上，在橡膠軟塊的作用下，球籠保持架在清潔料道內勻速前進的同時勻速轉動，所述清潔料道上側沿著球籠保持架前進方向上依次設置有至少一個的噴水組件和至少一個的噴氣組件，噴水組件的噴水口與噴氣組件的噴氣口都連通到清潔料道內部；

6、球籠保持架在傳送皮帶和橡膠墊的作用下既能保持勻速前進的同時勻速轉動，還能防止球籠保持架弧形表面受到磕碰，通過設置噴水組件和噴氣組件勻速轉動的球籠保持架進行依次噴灑清潔液和氣體，提高了清潔效果。

7、優選的，所述清潔料道的高度沿球籠保持架前進方向逐漸抬高，所述清潔料道的最低處也就是入口處通過水平料道連接下料道，所述清潔料道和下料道的最低處連通水平料道，所述噴水組件的噴水口噴灑出的清潔劑在沖刷球籠保持架之后順著清潔料道流到水平料道內，所述球籠保持架在進入清潔料道之前在水平料道內被清潔劑浸泡一段時間，浸泡后再進行清潔可以提高清潔效果，同時水平料道內的水池還能起到緩沖作用，避免下料道滑落的保持架快速下滑時發生碰撞。

8、優選的，所述清潔料道底板上設置下水口，所述下水口位于噴氣組件下方的位置，所述清潔料道下方在對應下水口的位置設置有污水槽，所述噴氣口將球籠保持架上殘留的水漬向下吹時穿過下水口到達污水槽內，所述下水口還能起到在清潔料道底部水位過高時通過下水口排出到污水槽內。

9、優選的，所述水平料道內設置有與清潔料道內結構相同的傳送皮帶和橡膠墊，通過傳送皮帶和橡膠墊將從下料道滑落的球籠保持架傳送到清潔料道內。

10、優選的，所述傳送皮帶靠近帶輪的內側設置有皮帶凸筋，所述帶輪上對應皮帶凸筋的位置設置有帶輪槽，所述皮帶凸筋卡在帶輪槽內提高摩擦力。

11、優選的，在一個噴水組件內設置有設置至少前后兩排噴水口，其中一排噴水口的出水方向與球籠保持架外側的外弧面的下側弧面相切，另一排噴水口的出水方向與球籠保持架內側的內弧面的上側弧面相切；在一個噴氣組件內設置有設置至少前后兩排噴氣口，其中一排噴氣口的出水方向與球籠保持架外側的外弧面的下側弧面相切，另一排噴氣口的出水方向與球籠保持架內側的內弧面的上側弧面相切。

12、優選的，在一個清潔料道上的所有噴水組件中的第一個噴水口到最后一個噴水口的距離大于等于球籠保持架在清潔料道內轉動一圈后前進的距離，在一個清潔料道上的所有噴氣組件中的第一個噴氣口到最后一個噴氣口的距離大于等于球籠保持架在清潔料道內轉動一圈后前進的距離。

13、優選的，所述噴水組件連通的水箱內設置有加熱裝置，通過加熱清潔劑到40—60攝氏度，提高對油漬的清潔效果。

14、優選的，傳送皮帶和橡膠墊的材質為橡膠，橡膠軟塊為空心橡膠凸起，橡膠軟塊與橡膠墊、橡膠軟塊與傳送皮帶都是一體式結構。

15、優選的，所述污水槽、水平料道內都設置有水位檢測裝置。

16、（三）有益效果

17、與現有技術相比，本發明提供了一種球籠保持架料道清洗裝置，具備以下有益效果：

18、1、該球籠保持架料道清洗裝置，通過在清潔料道內左右兩側設置傳送皮帶和橡膠墊，使球籠保持架水平地在清潔料道內進行勻速，球籠保持架兩側貼在傳送皮帶和橡膠墊上避免了清潔料道互相表面受到磕碰，同時通過設置橡膠軟塊使球籠保持架在勻速前進的同時進行勻速轉動，再通過設置噴水組件和噴氣組件對勻速轉動的球籠保持架進行噴灑清潔劑和氣體進行清潔干燥，使清潔角度更加全面，提高了清潔效果。

19、2、該球籠保持架料道清洗裝置，通過設置水平料道連通下料道和清潔料道，噴水組件內噴灑的清潔劑向下流到水平料道內堆積成清潔水池，從而使球籠保持架在進入清潔料道之前在水平料道內被清潔劑浸泡一段時間，浸泡后再進行清潔可以提高清潔效果，同時水平料道內的水池還能起到緩沖作用，避免下料道滑落的保持架快速下滑時發生碰撞。

20、3、該球籠保持架料道清洗裝置，通過在清潔料道底板處設置下水口，提高了噴氣組件下方氣體的流通性，從而提高氣體清潔效果，并且可以將從球籠保持架上吹落的污水收集到污水槽內，同時水平料道內水位過高時可以通過下水口排出，避免水位過高淹沒至清潔料道和下料道的最高處。

21、4、該球籠保持架料道清洗裝置，通過檢測水平料道內液位高度，可以通過液位高度控制排水口的開啟，使液位始終位于一個穩定的高度，當水平料道水位傳感裝置檢測到水位異常下降時可以判斷出水平料道內發生漏水；通過檢測污水槽內水位高度，可以在污水槽內污水量達到一定值都通過排水口排出，同時當污水槽內水位異常增加時，可以判斷出下料道內水位控制系統發生故障導致水位超過下水口的最低處。

技術特征：

1.一種球籠保持架料道清洗裝置，包括清潔料道（1），其特征在于，所述清潔料道（1）內在球籠保持架（7）前進方向的左右兩側分別設置有傳送皮帶（11）和橡膠墊（12），所述橡膠墊（12）固定在清潔料道（1）側壁上，所述傳送皮帶（11）兩端位置設置有帶輪（16），所述帶輪（16）帶動傳送皮帶（11）沿著球籠保持架（7）前進方向滑動，所述傳送皮帶（11）和橡膠墊（12）上都設置有均勻陣列排布的橡膠軟塊（15），橡膠軟塊（15）卡在對應球籠保持架（7）的兜孔內，球籠保持架（7）的弧形外側面的左右兩側分別貼合在傳送皮帶（11）和橡膠墊（12）上；

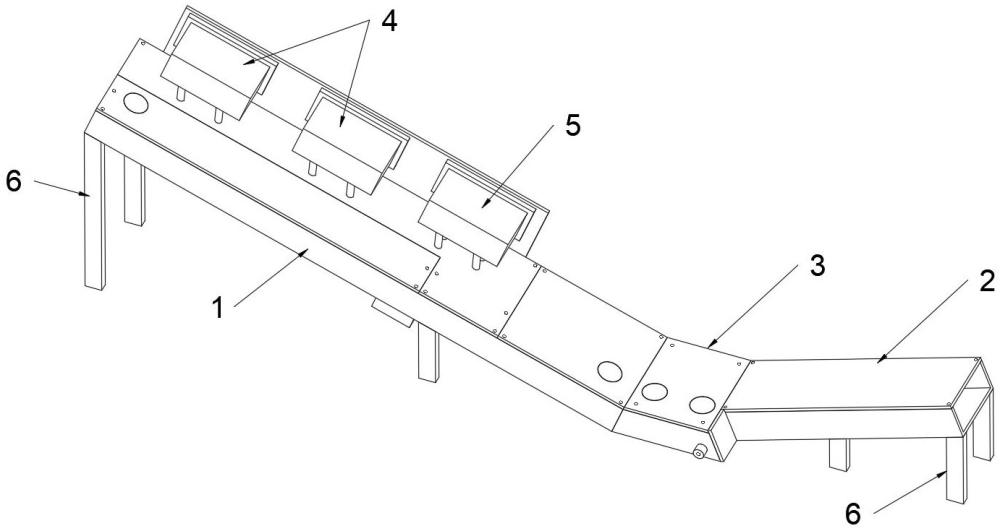

2.根據權利要求1所述的一種球籠保持架料道清洗裝置，其特征在于，所述清潔料道（1）的高度沿球籠保持架（7）前進方向逐漸抬高，所述清潔料道（1）的最低處也就是入口處通過水平料道（3）連接下料道（2），所述清潔料道（1）和下料道（2）的最低處連通水平料道（3），所述噴水組件（5）的噴水口（51）噴灑出的清潔劑在沖刷球籠保持架（7）之后順著清潔料道（1）流到水平料道（3）內。

3.根據權利要求2所述的一種球籠保持架料道清洗裝置，其特征在于，所述清潔料道（1）底板上設置下水口（13），所述下水口（13）位于噴氣組件（4）下方的位置，所述清潔料道（1）下方在對應下水口（13）的位置設置有污水槽（14）。

4.根據權利要求2所述的一種球籠保持架料道清洗裝置，其特征在于，所述水平料道（3）內設置有與清潔料道（1）內結構相同的傳送皮帶（11）和橡膠墊（12），通過傳送皮帶（11）和橡膠墊（12）將從下料道（2）滑落的球籠保持架（7）傳送到清潔料道（1）內。

5.根據權利要求1所述的一種球籠保持架料道清洗裝置，其特征在于，所述傳送皮帶（11）靠近帶輪（16）的內側設置有皮帶凸筋（111），所述帶輪（16）上對應皮帶凸筋（111）的位置設置有帶輪槽（161），所述皮帶凸筋（111）卡在帶輪槽（161）內提高摩擦力。

6.根據權利要求1所述的一種球籠保持架料道清洗裝置，其特征在于，在一個噴水組件（5）內設置有設置至少前后兩排噴水口（51），其中一排噴水口（51）的出水方向與球籠保持架（7）外側的外弧面（71）的下側弧面相切，另一排噴水口（51）的出水方向與球籠保持架（7）內側的內弧面（72）的上側弧面相切；

7.根據權利要求6所述的一種球籠保持架料道清洗裝置，其特征在于，在一個清潔料道（1）上的所有噴水組件（5）中的第一個噴水口（51）到最后一個噴水口（51）的距離大于等于球籠保持架（7）在清潔料道（1）內轉動一圈后前進的距離，在一個清潔料道（1）上的所有噴氣組件（4）中的第一個噴氣口（41）到最后一個噴氣口（41）的距離大于等于球籠保持架（7）在清潔料道（1）內轉動一圈后前進的距離。

8.根據權利要求1所述的一種球籠保持架料道清洗裝置，其特征在于，所述噴水組件（5）連通的水箱內設置有加熱裝置。

9.根據權利要求1所述的一種球籠保持架料道清洗裝置，其特征在于，傳送皮帶（11）和橡膠墊（12）的材質為橡膠，橡膠軟塊（15）為空心橡膠凸起，橡膠軟塊（15）與橡膠墊（12）、橡膠軟塊（15）與傳送皮帶（11）都是一體式結構。

10.根據權利要求3所述的一種球籠保持架料道清洗裝置，其特征在于，所述污水槽（14）、水平料道（3）內都設置有水位檢測裝置。

技術總結
本發明涉及球籠保持架清洗技術領域，且公開了一種球籠保持架料道清洗裝置，包括清潔料道，清潔料道內兩側分別設置有傳送皮帶和橡膠墊，帶輪帶動傳送皮帶沿著球籠保持架前進方向滑動，傳送皮帶和橡膠墊上都設置有橡膠軟塊，橡膠軟塊卡在對應球籠保持架的兜孔內，球籠保持架的弧形外側面的左右兩側分別貼合在傳送皮帶和橡膠墊上，在橡膠軟塊的作用下，球籠保持架在清潔料道內勻速前進的同時勻速轉動，清潔料道上側沿著球籠保持架前進方向上依次設置有至少一個的噴水組件和至少一個的噴氣組件，噴水組件的噴水口與噴氣組件的噴氣口都連通到清潔料道內部。具備減少碰撞磨損從而提高成品率、無死角清潔的優點。

技術研發人員：傅小青,沈海,熊孜,周斌
受保護的技術使用者：杭州騰勵傳動科技股份有限公司
技術研發日：
技術公布日：2025/4/24
