本發明涉及大氣探測激光雷達，具體涉及一種大氣遙感光學表面氣熱協同自潔控制方法。

背景技術：

1、激光雷達已被用大氣的溫、濕、壓、風等氣象參數的高時空分辨率探測。在激光大氣遙感探測的過程中，保持望遠鏡鏡片的清潔對于激光雷達的有效探測能力是至關重要的。通常，激光雷達直接置于戶外環境中，惡劣的環境導致望遠鏡鏡片表面容易積累沙塵、雨雪和凝結露水等物質。這些物質會造成出射激光和回波信號嚴重的衰減，進而降低了大氣參數的探測精度和激光雷達的探測距離。

2、傳統的清潔方式主要采用自動雨刷或人工擦除等方式來清除鏡片表面的雜質，但這種方式存在顯著缺點。首先，機械雨刮器與鏡片的直接摩擦易在風沙、多塵環境中加速鏡面磨損，長期使用將導致表面劃痕及模糊化，造成透光率下降，直接影響探測數據精度；其次，在下雨環境中，雨刷工作后，鏡片表面仍然會殘留一層水膜，對于在近紅外波段工作的激光雷達產生反射與吸收效應，導致回波信號強度嚴重衰減；此外，現有清潔方式對鏡片內部的冷凝水霧完全失效，而此類結露會直接阻斷激光透射路徑；再者，人工擦拭存在操作隨機性大、響應滯后等問題，難以滿足大氣探測激光雷達無人值守工況下的實時清潔需求。這些缺點給激光雷達的長期自動穩定運行帶來了挑戰。上述問題已嚴重制約激光雷達在極端環境下的長期可靠運行，但目前尚未出現能同步解決外部污染清除、水膜消減及防結露的集成化清潔方法與系統。

技術實現思路

1、為解決現有技術中的上述問題，本發明提出了一種大氣遙感光學表面氣熱協同自潔控制方法，有效利用高速氣流清潔鏡片表面，不僅具備吹除灰塵、積水等雜質的功能，還可以通過調節氣流溫度，滿足不同環境條件下的需求，提供非接觸式加熱功能，從而有效防止露水凝結，保持鏡片的清潔與干燥，解決了激光雷達望遠鏡片存在凝結水霧導致的紅外激光透射損耗難題。

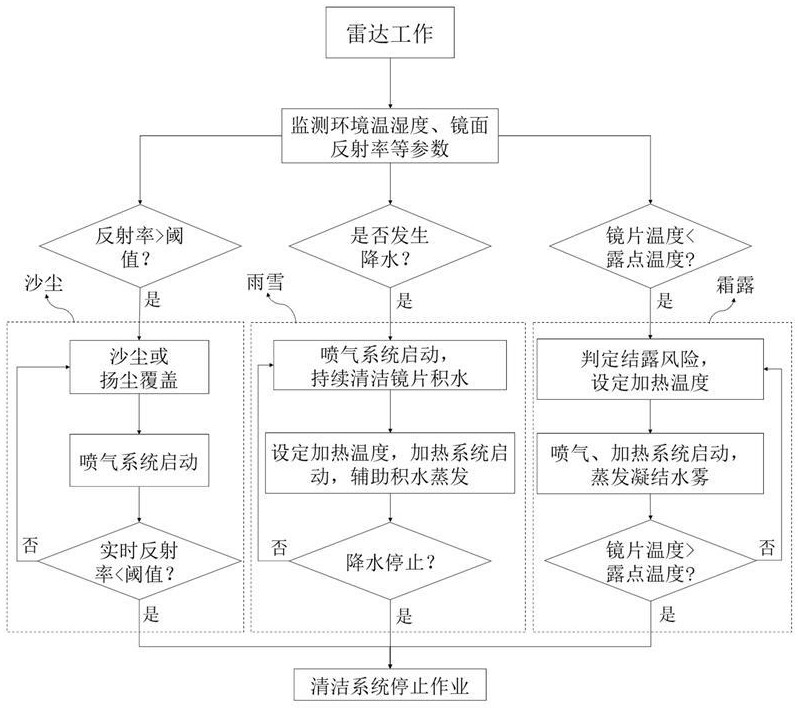

2、技術方案：本發明所述的一種大氣遙感光學表面氣熱協同自潔控制方法，包括以下步驟：

3、（1）通過實時感應模塊監測環境溫度，鏡片溫度、環境相對濕度并將數據上傳至控制模塊；

4、（2）控制模塊基于以下任一條件觸發清潔操作：

5、條件1：當鏡片反射率r超過動態基準反射率閾值，且持續時間超過閾值時，啟動噴氣模塊噴射氣流清潔鏡片；

6、條件2：當檢測到降水事件時，啟動噴氣與加熱模塊噴射溫度為t2的加熱氣流；

7、條件3：當鏡片溫度t1低于環境露點溫度，且持續時間超過動態時間閾值時，啟動噴氣與加熱模塊噴射溫度為t2的加熱氣流；

8、（3）當清潔條件不再滿足時，停止清潔操作。

9、進一步的，動態基準反射率閾值公式如下：利用過去預設時間窗口的歷史平均鏡片反射率給出：

10、；

11、其中，n歷史數據窗口長度；為過去t時刻各時次的反射率。

12、進一步的，降水事件的判定包括：通過多普勒激光雷達實時分析回波信號的頻譜特性，當譜寬超過預設譜寬閾值且偏度超過預設偏度閾值時，判定為降水事件。

13、進一步的，加熱氣流溫度t2的確定方法為：根據環境溫度t0和相對濕度rh，通過以下公式計算t2，

14、；

15、其中，rh為濕度傳感器測定的環境實際相對濕度，為預設相對濕度閾值，和基于tetens飽和水汽壓公式得到：

16、；

17、其中，t是攝氏溫度，?，a、b為常數。

18、進一步的，動態時間閾值公式如下：

19、；

20、其中， ?是基準相對濕度，。

21、進一步的，露點溫度公式如下：

22、；

23、其中，，rh為濕度傳感器測得的環境相對濕度。

24、本發明所述的一種大氣遙感光學表面氣熱協同自潔控制系統，用于支持一種大氣遙感光學表面氣熱協同自潔控制方法，包括：

25、噴氣與加熱模塊：包括高壓氣源、加熱元件、噴氣口和旋轉主軸，旋轉主軸帶動噴氣口旋轉以均勻噴射氣流；

26、實時感應模塊：包括溫度傳感器、濕度傳感器、降水傳感器和微型攝像頭，用于監測環境參數及鏡片表面狀態；

27、控制模塊：用于接收傳感器數據，執行任一所述的方法，控制噴氣與加熱模塊的啟停及參數調節。

28、進一步的，高壓氣源為無刷電機驅動的高壓風扇或高壓氣瓶，且噴氣口的氣流壓力可調；溫度傳感器包括兩個探頭，分別測量環境溫度t0和鏡片溫度t1。

29、進一步的，加熱元件為電熱絲、陶瓷加熱片或ptc加熱器；系統支持定時工作模式，按預設時間間隔自動啟動噴氣清潔。

30、進一步的，控制模塊根據雷達實時最遠探測距離lm的變化率，動態調節噴氣與加熱模塊的工作功率，直至?xí)r停止調節。具體控制過程如下：

31、首先設定初始系統工作功率，并同時以步長逐漸增加功率。工作功率隨時間t調整為：

32、；

33、同時，根據雷達實時反饋的最遠探測距離的相對變化率：

34、；

35、當時，認為系統達到最佳工作狀態，并將當前功率作為最終工作功率。

36、有益效果：與現有技術相比，本發明具有以下優點：本發明利用高速氣流實現鏡片表面的清潔，具有不直接接觸望遠鏡鏡片的特點，能夠避免傳統雨刷的摩擦對鏡面造成磨損，可提高設備工作壽命和沿長有效工作時長，保證有效探測能力。本發明通過檢測降雨事件，并設定持續熱氣流吹洗工作模式，有效清除望遠鏡表面的水膜，極大減少水膜對近紅外激光信號的衰減和人工擦拭不及時造成的數據損失。本發明利用溫濕度傳感器，主動判定結露風險，并通過調節噴出氣流溫度，有效避免鏡片凝結水霧，解決了傳統清潔對象只能是鏡片外部污染物的難題。

技術特征：

1.一種大氣遙感光學表面氣熱協同自潔控制方法，其特征在于，包括以下步驟：

2.根據權利要求1所述一種大氣遙感光學表面氣熱協同自潔控制方法，其特征在于，動態基準反射率閾值公式如下：利用過去預設時間窗口的歷史平均鏡片反射率給出：

3.根據權利要求1所述一種大氣遙感光學表面氣熱協同自潔控制方法，其特征在于，降水事件的判定包括：通過多普勒激光雷達實時分析回波信號的頻譜特性，當譜寬超過預設譜寬閾值且偏度超過預設偏度閾值時，判定為降水事件。

4.根據權利要求1所述一種大氣遙感光學表面氣熱協同自潔控制方法，其特征在于，加熱氣流溫度t2的確定方法為：根據環境溫度t0和相對濕度rh，通過以下公式計算t2，

5.根據權利要求1所述一種大氣遙感光學表面氣熱協同自潔控制方法，其特征在于，動態時間閾值公式如下：

6.根據權利要求1所述一種大氣遙感光學表面氣熱協同自潔控制方法，其特征在于，露點溫度公式如下：

7.一種大氣遙感光學表面氣熱協同自潔控制系統，其特征在于，用于支持一種大氣遙感光學表面氣熱協同自潔控制方法，包括：

8.根據權利要求7所述的一種大氣遙感光學表面氣熱協同自潔控制系統，其特征在于，高壓氣源為無刷電機驅動的高壓風扇或高壓氣瓶，且噴氣口的氣流壓力可調；溫度傳感器包括兩個探頭，分別測量環境溫度t0和鏡片溫度t1。

9.根據權利要求7所述的一種大氣遙感光學表面氣熱協同自潔控制系統，其特征在于，加熱元件為電熱絲、陶瓷加熱片或ptc加熱器；系統支持定時工作模式，按預設時間間隔自動啟動噴氣清潔。

10.根據權利要求7所述的一種大氣遙感光學表面氣熱協同自潔控制系統，其特征在于，控制模塊根據雷達實時最遠探測距離lm的變化率，動態調節噴氣與加熱模塊的工作功率，直至?xí)r停止調節。

技術總結
本發明公開了一種大氣遙感光學表面氣熱協同自潔控制方法，包括以下步驟：（1）通過實時感應模塊監測環境溫度，鏡片溫度、環境相對濕度并將數據上傳至控制模塊；（2）控制模塊基于任一條件觸發清潔操作；（3）當清潔條件不再滿足時，停止清潔操作；本發明不僅具備吹除灰塵、積水等雜質的功能，還可以通過調節氣流溫度，滿足不同環境條件下的需求，提供非接觸式加熱功能，從而有效防止露水凝結，保持鏡片的清潔與干燥。

技術研發人員：劉思涵,魏天問,汪夢雅,許可祎,章振,夏海云
受保護的技術使用者：南京信息工程大學
技術研發日：
技術公布日：2025/4/24
