本發明屬于打粉機設備技術領域，具體涉及一種阿膠打粉機二級粉碎機構。

背景技術：

阿膠為補血止血、滋潤減燥之良藥。臨床應用于血虛萎黃、眩暈心悸、肌痿無力、心煩失眠、虛風內動、肺燥咳嗽、勞咳咯血、吐血、便血崩漏等方面具有顯著療效。此外，阿膠具有生血作用，可用于失血貧血、缺鐵貧血、再生障礙貧血及年老體弱、兒童、婦女的滋補，并對兒童、青少年的生長發育具有改善作用，長期服用阿膠，還可營養皮膚，使肌膚光潔滑潤并具彈性。但阿膠生產出來后，都是塊狀結構，人們需要研磨成細小的顆粒才可以服用，傳統通用的阿膠打粉機一次能夠粉碎的阿膠塊少，不能夠一次性的進行打粉，操作復雜，打粉時間長，打粉效率不夠高，不易清潔及維修。因此，如何研發一種阿膠打粉機二級粉碎機構，將阿膠塊快速粉碎，具有重要的現實意義。

技術實現要素：

針對現有技術中存在的打粉機效率低的技術問題，本發明的目的在于提供一種阿膠打粉機二級粉碎機構。

本發明采取的技術方案為：

一種阿膠打粉機二級粉碎機構，包括機體、咬合機構和設置在機體外壁上的電機，機體內壁從上到下依次設置有依次嚙合的上齒輪組、過渡齒輪組和下齒輪組，電機的轉軸通過減速器和上齒輪組連接，所述咬合機構包括上下平行排布且呈一定間距設置的上咬合狼牙棒和下咬合狼牙棒，上咬合狼牙棒、下咬合狼牙棒分別和和合機構的上齒輪組、下齒輪組連接；機體側壁相對設置有傾斜式導料板，導料板延伸在上咬合狼牙棒和下咬合狼牙棒形成的空腔中，機體內上咬合狼牙棒上方設置有電磁開關。

進一步的，所述上咬合狼牙棒和下咬合狼牙棒均設置為一對呈水平平行排布的圓柱體結構的傳動輥，每對傳動輥在電機的作用下相對旋轉，傳動輥的外壁設置有平行等間距排布的錐形鋸齒。上、下咬合狼牙棒相對旋轉的過程中，其上的錐形鋸齒相對應咬合，將阿膠塊粉碎至相應的細度，錐形鋸齒的排布緊密度，有利于粉碎快速且均勻。

更進一步的，所述上咬合狼牙棒和下咬合狼牙棒對應的每對傳動輥之間預留一定間隙，間隙之間的距離至少避免每對傳動輥外壁的錐形鋸齒相互接觸。上、下咬合狼牙棒形成的間隙根據阿膠塊的粉碎細度設計，在對阿膠塊粉碎的同時，在傳動輥的帶動下，使阿膠塊向下運行。

進一步的，所述錐形鋸齒的外壁設置有耐磨塊，耐磨塊沿著錐形鋸齒頂端從上到下等間距設置為倒V形凸塊。

更進一步的，所述耐磨塊的厚度從上到下依次呈梯形遞增。

倒V形凸塊起到耐磨和輔助粉碎的效果，呈梯形遞增的耐磨塊，可避免粉碎的阿膠塊渣料在錐形鋸齒表面粘接，一定的坡度和阿膠渣料自身的重力作用，快速下落到下步粉碎空腔內。

進一步的，所述相鄰錐形鋸齒之間的間隙內設置有弧形凸起，弧形凸起設置為截面為拱橋形的凸條。弧形凸起結構新穎，具有輔助研磨作用的同時，由于其弧度表面，可避免渣料粘接，保證了錐形鋸齒的表面潔凈度。

進一步的，所述傾斜式導料板的上端固定在機體內壁上，下端分別設置在下咬合狼牙棒的每個傳動輥的正上方。導料板的傾斜角度設置為30-60°，使噴濺的物料下落到下咬合狼牙棒對應的傳動輥之間的空隙中，預防顆粒亂蹦粗細程度不易掌控。

進一步的，所述導料板的上表面設置有等間距排布的中空錐形折板，折板上表面設置有半球形耐磨球。折板的特殊結構，再傾斜度的設置再加上阿膠渣的重力，給物料一個沖擊力，避免物料在導料板上粘接。

進一步的，所述機體的側壁上與上、下咬合狼牙棒相對的位置設置有可拆卸的毛刷，毛刷的刷毛截面設置為高低交錯的S形結構。在機體運行一段時間后，可將毛刷安裝在機體內壁上，在上、下咬合狼牙棒同步轉動時，通過截面呈S形的刷毛清理傳動輥表面粘附的物料，清潔效果好。

本發明的有益效果為：

本發明的二級粉碎機構應用在阿膠塊的常規破碎領域，在電機的作用下，通過上咬合狼牙棒、下咬合狼牙棒形成進行兩套咬合機構，通過兩道破碎工序進行研磨，提高破碎效率和破碎效果，阿膠塊在咬合機構內可以實現顆粒更細的研磨要求，中間導料板預防顆粒亂蹦粗細程度不易掌控，磁控開關提高了設備的運行安全性。經過本發明設備破碎后的阿膠顆粒，達到可直接服用或配合其它產品直接使用的程度，簡化了使用人的服用過程。

附圖說明

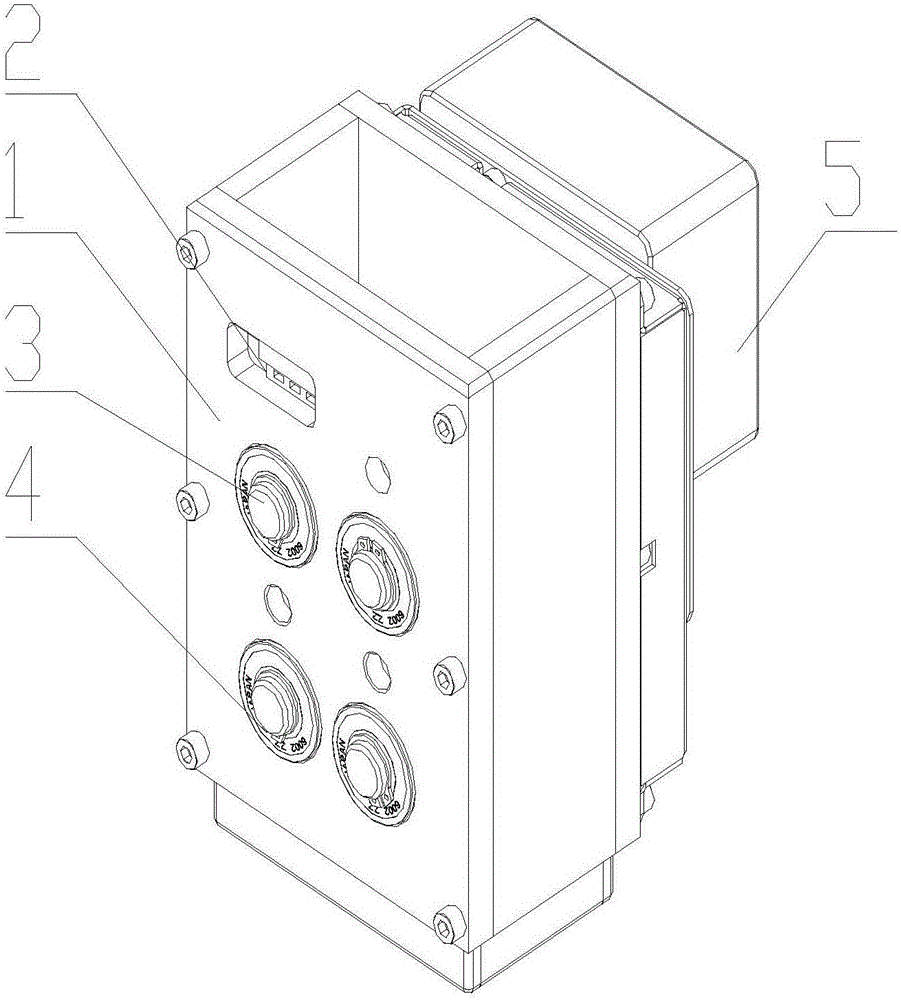

圖1為本發明的整體結構示意圖。

圖2為本發明的內部剖視圖。

圖3為圖1中B-B截面剖視圖。

圖4為圖1中C-C截面剖視圖。

圖5為本發明的內部俯視圖。

圖6為本發明中錐形鋸齒的結構示意圖。

圖7為本發明中導料板的結構示意圖。

其中，1、機體；2、電磁開關；3、上咬合狼牙棒；4、下咬合狼牙棒；5、電機；6、上齒輪組；7、過渡齒輪組；8、下齒輪組；9、導料板；10、錐形鋸齒；11、耐磨塊；12、弧形凸起；13、耐磨球；14、折板。

具體實施方式

下面結合附圖進一步說明本發明。

實施例1

如圖1、圖2、圖3、圖4和圖5所示，一種阿膠打粉機二級粉碎機構，包括機體1、咬合機構和設置在機體1外壁上的電機5，機體1內壁從上到下依次設置有依次嚙合的上齒輪組6、過渡齒輪組7和下齒輪組8，電機5的轉軸通過減速器和上齒輪組6連接，上齒輪組6和下齒輪組8分別和咬合機構連接，所述咬合機構包括上下平行排布且呈一定間距設置的上咬合狼牙棒3和下咬合狼牙棒4，上咬合狼牙棒3、下咬合狼牙棒4分別和上齒輪組6、下齒輪組8連接；機體1側壁相對設置有傾斜式導料板9，導料板9延伸在上咬合狼牙棒3和下咬合狼牙棒4形成的空腔中，機體1內上咬合狼牙棒3上方設置有電磁開關2。

上咬合狼牙棒3和下咬合狼牙棒4均設置為一對呈水平平行排布的圓柱體結構的傳動輥，每對傳動輥在電機5的作用下相對旋轉，傳動輥的外壁設置有平行等間距排布的錐形鋸齒10。上、下咬合狼牙棒4相對旋轉的過程中，其上的錐形鋸齒10相對應咬合，將阿膠塊粉碎至相應的細度，錐形鋸齒10的排布緊密度，有利于粉碎快速且均勻。

上咬合狼牙棒3和下咬合狼牙棒4對應的每對傳動輥之間預留一定間隙，間隙之間的距離至少避免每對傳動輥外壁的錐形鋸齒10相互接觸。上、下咬合狼牙棒4形成的間隙根據阿膠塊的粉碎細度設計，在對阿膠塊粉碎的同時，在傳動輥的帶動下，使阿膠塊向下運行。

具體操作步驟為：

1、機體1接通電源后，機體1上端接入投料裝置，電磁開關2接通，直流電機5運轉，電機5轉軸通過減速器帶動上齒輪組6旋轉，上齒輪組6帶動上咬合狼牙棒3的一對傳動輥相對旋轉，同時上齒輪組6驅動過渡齒輪組7和下齒輪組8嚙合轉動，從而帶動下咬合狼牙棒4的一對傳動輥相對旋轉。

2、阿膠塊從投料裝置內投入到機體1內，阿膠塊一端優先進入上咬合狼牙棒3的一對傳動輥之間預留的間隙內，阿膠塊與咬合狼牙棒的咬合部位接觸后會自動被帶動下落同時實現破碎功能。

3、通過初步粉碎的阿膠塊下落到上咬合狼牙棒3和下咬合狼牙棒4形成的空腔內，中間導料板9預防顆粒亂蹦粗細程度不易掌控，初步粉碎后的阿膠塊進入由下咬合狼牙棒4的一對傳動輥之間預留的間隙內，進行二次粉碎，由上、下咬合狼牙棒4形成的兩套咬合機構可以實現顆粒更細符合下步研磨要求。

4、磁控開關控制投料裝置取下后二級粉碎機構停止運轉，提高了設備的運行安全性。

實施例2

在實施例1的基礎上，不同于實施例1，如圖6所示，錐形鋸齒10的外壁設置有耐磨塊11，耐磨塊11沿著錐形鋸齒10頂端從上到下等間距設置為倒V形凸塊，所述耐磨塊11的厚度從上到下依次呈梯形遞增。

倒V形凸塊起到耐磨和輔助粉碎的效果，呈梯形遞增的耐磨塊11，可避免粉碎的阿膠塊渣料在錐形鋸齒10表面粘接，一定的坡度和阿膠渣料自身的重力作用，快速下落到下步粉碎空腔內。

相鄰錐形鋸齒10之間的間隙內設置有弧形凸起12，弧形凸起12設置為截面為拱橋形的凸條。弧形凸起12結構新穎，具有輔助研磨作用的同時，由于其弧度表面，可避免渣料粘接，保證了錐形鋸齒10的表面潔凈度。

實施例3

在實施例1的基礎上，不同于實施例1，如圖7所示，傾斜式導料板9的上端固定在機體1內壁上，下端分別設置在下咬合狼牙棒4的每個傳動輥的正上方。導料板9的傾斜角度設置為30-60°，使噴濺的物料下落到下咬合狼牙棒4對應的傳動輥之間的空隙中，預防顆粒亂蹦粗細程度不易掌控。

導料板9的上表面設置有等間距排布的中空錐形折板14，折板14上表面設置有半球形耐磨球13。折板14的特殊結構，再傾斜度的設置再加上阿膠渣的重力，給物料一個沖擊力，避免物料在導料板9上粘接。

機體1的側壁上與上、下咬合狼牙棒4相對的位置設置有可拆卸的毛刷，毛刷的刷毛截面設置為高低交錯的S形結構。在機體1運行一段時間后，可將毛刷安裝在機體1內壁上，在上、下咬合狼牙棒4同步轉動時，通過截面呈S形的刷毛清理傳動輥表面粘附的物料，清潔效果好。

以上所述并非是對本發明的限制，應當指出：對于本技術領域的普通技術人員來說，在不脫離本發明實質范圍的前提下，還可以做出若干變化、改型、添加或替換，這些改進和潤飾也應視為本發明的保護范圍。
