本發明涉及農業機械領域，具體涉及一種玉米秸稈粉碎機的防止堵塞裝置。

背景技術：

玉米秸稈粉碎機設備該系列粉碎機可粉碎各種原料，如玉米、高粱、麥類、豆類、玉米秸、花生秧、紅薯秧、花生皮、干雜草等各類雜糧干飼料類以及粗破碎后的餅類。加工范圍1-30毫米,原材料長短不受限制。結構合理，堅固耐用，安全可靠，安裝容易，操作方便，震動性小，適用于各種飼料廠單獨或配套使用。是目前國內最先進的糠粉加工設備。

現有的玉米秸稈粉碎機進料時，因夏天的玉米秸稈含水分大，人們在挖掘的深坑里粉碎秸稈青儲時，粉碎當中往往會卡在出料口上，只因粉碎后的秸稈水分高，比較重，旋轉刀片提供的風力不夠大，不能把粉碎的秸稈吹出出料筒。

針對上述不足，需要設計和開發一種玉米秸稈粉碎機的防止堵塞裝置，能夠補足上述各個缺點。

技術實現要素：

為了解決上述存在的問題，本發明提供一種玉米秸稈粉碎機的防止堵塞裝置。

本發明是通過以下技術方案實現：

一種玉米秸稈粉碎機的防止堵塞裝置，包括輸料筒和套在輸料筒外端的出料筒，所述出料筒上插入有若干個進風頭，所述進風頭設在輸料筒上端且與其夾有45°，所述進風頭插入的部分上焊接有豎板，所述豎板和出料筒防止雜物進入進風頭內的擋層，若干個進風頭通過分頭管與吹風機連接。

優選的，所述豎板的外端和輸料筒的外端設在同一垂直面上。

優選的，所述擋層為單向閥。

優選的，所述擋層為過濾網，所述過濾網的網孔直徑為1mm。

與現有的技術相比，本發明的有益效果是：本發明通過在出料筒上加入了吹風結構，可以輕松的把水分高的秸稈粉末吹出出料筒，避免秸稈粉末堵在出料筒內。

附圖說明

圖1是本發明所述結構的示意圖；

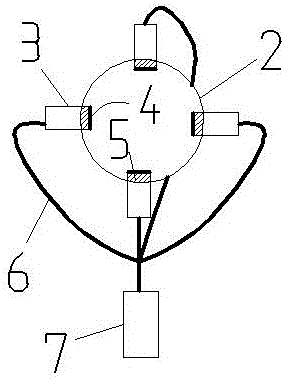

圖2是圖一A-A俯視示意圖。

圖中：1、輸料筒；2、出料筒；3、進風頭；4、豎板；5、擋層；6、分頭管；7、吹風機。

具體實施方式

下面結合附圖與具體實施方式對本發明作進一步詳細描述：

如圖1、圖2所示，一種玉米秸稈粉碎機的防止堵塞裝置，包括輸料筒1和套在輸料筒1外端的出料筒2，所述出料筒2上插入有若干個進風頭3，所述進風頭3設在輸料筒1上端且與其夾有45°，所述進風頭3插入的部分上焊接有豎板4，所述豎板4和出料筒2防止雜物進入進風頭3內的擋層5，若干個進風頭3通過分頭管6與吹風機7連接，所述豎板4的外端和輸料筒1的外端設在同一垂直面上，可壁面粉碎后的秸稈吹在進風頭3上，可順暢的貼合豎板4從料筒2排出，所述擋層5為單向閥，所述擋層5為過濾網，所述過濾網的網孔直徑為1mm。

工作原理：粉碎水分高的玉米秸稈時，絞碎刀片的風力是從輸料筒1吹向出料筒2的，因為豎板4與輸料筒1設在同一垂直面上，所以吹風機7吹出來的風通過進風頭3吹到豎板4上，從而風向改成向上的方向，解決了絞碎刀片風力不夠的問題。

以上顯示和描述了本發明的基本原理、主要特征和優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是說明本發明的原理，在不脫離本發明精神和范圍的前提下，本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明范圍內。本發明要求保護范圍由所附的權利要求書及其等效物界定。
