本發明涉及一種混合器，具體涉及一種氣體靜態混合裝置。

背景技術：

在化工、環保、水處理等領域使用的管道中，經常要進行氣體的混合。目前的混合的方式主要為靜態混合的方式，而靜態改進型高效管道混合器以其無動力易安裝等特點目前被大多數行業采用，而現有的混合器由于自身的結構特點，靜態混合器雖然能達到較好的混合效果，但仍存在混合時間較長，且混合效果不佳；因此現有的技術需要改進和完善，以設計出更能滿足工業需要及混合效果好，同時又可節約制造成本，可達到節能、環保的新型高效氣體靜態混合裝置。

技術實現要素：

本發明的目的在于提供一種氣體靜態混合裝置，以解決現有技術中導致的上述缺陷。

一種氣體靜態混合裝置，包括筒體、進氣口、出氣口、氣體混合機構，所述進氣口和出氣口分別設于筒體的上端和下端，所述氣體混合機構包括鋼管一和鋼管二且位于出氣口的上方，鋼管一與鋼管二相交且在相交處連通，鋼管一的進氣端位于筒體外側，鋼管一和鋼管二上設有若干等間距設置的噴嘴。

優選的，所述鋼管一與鋼管二的交點位于筒體的軸心上。

優選的，所述進氣口和出氣口均為圓形且與筒體同軸異徑。

優選的，所述進氣口和出氣口的內徑均小于筒體的內徑，所述進氣口與筒體之間為圓臺形結構。

本發明的優點在于：本發明通過在筒體的側面引入氣體混合機構，使得該裝置可實現一種氣體與其他氣體的混合，輔以噴嘴的設計，使得混合更加均勻，效率高，節能環保。

附圖說明

圖1為本發明的結構示意圖。

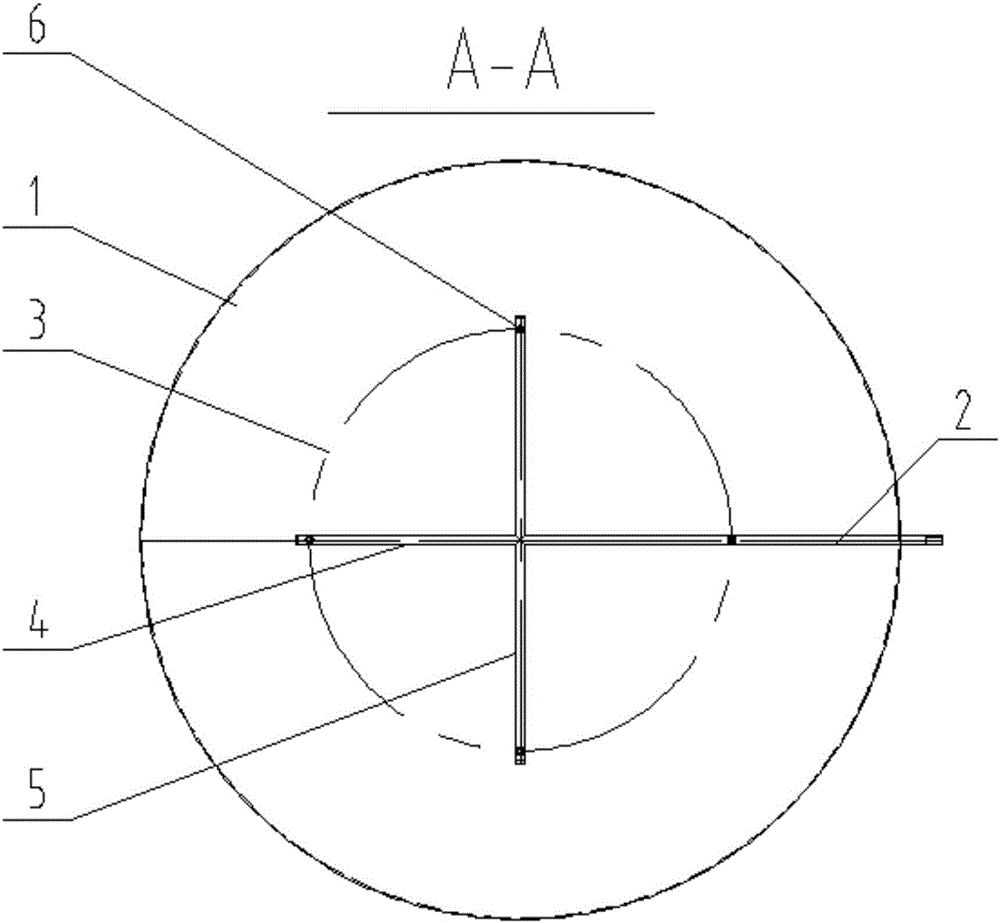

圖2為圖1中沿A-A方向的剖視圖。

圖3為本發明中旋流板的主視圖及俯視圖。

其中，1-筒體，2-進氣口，3-出氣口，4-鋼管一，5-鋼管二，6-噴嘴。

具體實施方式

為使本發明實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本發明。

如圖1和圖2所示，一種氣體靜態混合裝置，包括筒體1、進氣口2、出氣口3、旋流板7和氣體加入裝置，所述進氣口2和出氣口3分別設于筒體1的上端和下端，所述氣體混合機構包括鋼管一4和鋼管二5且位于出氣口3的上方，鋼管一4與鋼管二5相交且在相交處連通，鋼管一4的進氣端位于筒體1外側，鋼管一4和鋼管二5上設有若干等間距設置的噴嘴6。

在本實施例中，所述鋼管一4與鋼管二5的交點位于筒體1的軸心上。

在本實施例中，所述進氣口2和出氣口3均為圓形且與筒體1同軸異徑。

此外，所述進氣口2和出氣口3的內徑均小于筒體1的內徑，所述進氣口2與筒體1之間為圓臺形結構。

本發明的工作原理：氣體A經進氣口2進入，氣體B經氣體混合機構進入，并經設置于鋼管一4和鋼管二5上的噴嘴6排出，從而與氣體A進行均勻混合，然后經出氣口3，實現了兩種氣體的充分混合，混合效率高。

基于上述，本發明通過在筒體1的側面引入氣體混合機構，使得該裝置可實現一種氣體與其他氣體的混合，輔以噴嘴6的設計，使得混合更加均勻，效率高，節能環保。

由技術常識可知，本發明可以通過其它的不脫離其精神實質或必要特征的實施方案來實現。因此，上述公開的實施方案，就各方面而言，都只是舉例說明，并不是僅有的。所有在本發明范圍內或在等同于本發明的范圍內的改變均被本發明包含。
