本實用新型涉及紡織助劑混合設備的技術領域，特別是一種紡織助劑離心式混合裝置的技術領域。

背景技術：

紡織助劑對提升紡織工業的整體水平以及在紡織產業鏈中的作用是至關重要的，紡織助劑大多是是液體，應用過程中需要將不同的溶液按比例混合均勻后使用，由于不筒的溶液密度和性質不同，傳統的攪拌設備，需要較長時間才能混合均勻，市場需要一種紡織助劑溶液混合裝置，需要能夠混合裝置通過離心作用快速的將不同的的溶液均勻混合，效率高，同時結構簡單，故障率低，維修保養成本較低。

技術實現要素：

本實用新型的目的就是解決現有技術中的問題，提出一種紡織助劑離心式混合裝置，能夠混合裝置通過離心作用快速的將不同的的溶液均勻混合，效率高，同時結構簡單，故障率低，維修保養成本較低。

為實現上述目的，本實用新型提出了一種紡織助劑離心式混合裝置，包括下支腿、進料管、混料桶、支撐桿、上固定座、電機、轉軸、離心漏斗、出料管和電磁閥，所述下支腿的高度為150-300mm，所述下支腿的數量為3-8個，所述下支腿上固設有混料桶，所述混料桶用于儲存混合后的溶液，所述混料桶上部設置有支撐桿，所述支撐桿的高度為100-120mm,所述支撐桿的個數為5-7個，所述支撐桿上部設置有上固定座，所述上固定座上通過螺栓固定安裝有電機，所述電機下部設置有轉軸，所述下部固設有離心漏斗，所述上固定座上設置有 2-10個進料管，所述進料管的下端位于混料桶上方，所述混料桶底部固設有出料管，所述出料管上安裝有電磁閥。

作為優選，所述混料桶上部設置有上護板，所述上護板用于防止液料飛濺到混料桶外部，所述上護板中間設置有過管孔，所述進料管從過管孔中穿過。

作為優選，所述離心漏斗呈錐形，所述離心漏斗上設置有出料孔，通過電機帶動離心漏斗轉動，物料被甩到混料桶上。

作為優選，所述下支腿的高度為160mm，所述下支腿的數量為5個。

作為優選，所述支撐桿的高度為110mm,所述支撐桿的個數為6個，所述上固定座上設置有5個進料管。

本實用新型的有益效果：本實用新型通過將下支腿、進料管、混料桶、支撐桿、上固定座、電機、轉軸、離心漏斗、出料管和電磁閥應用在紡織助劑溶液混合裝置上，能夠混合裝置通過離心作用快速的將不同的的溶液均勻混合，效率高，同時結構簡單，故障率低，維修保養成本較低。

本實用新型的特征及優點將通過實施例結合附圖進行詳細說明。

【附圖說明】

圖1是本實用新型一種紡織助劑離心式混合裝置的主視圖；

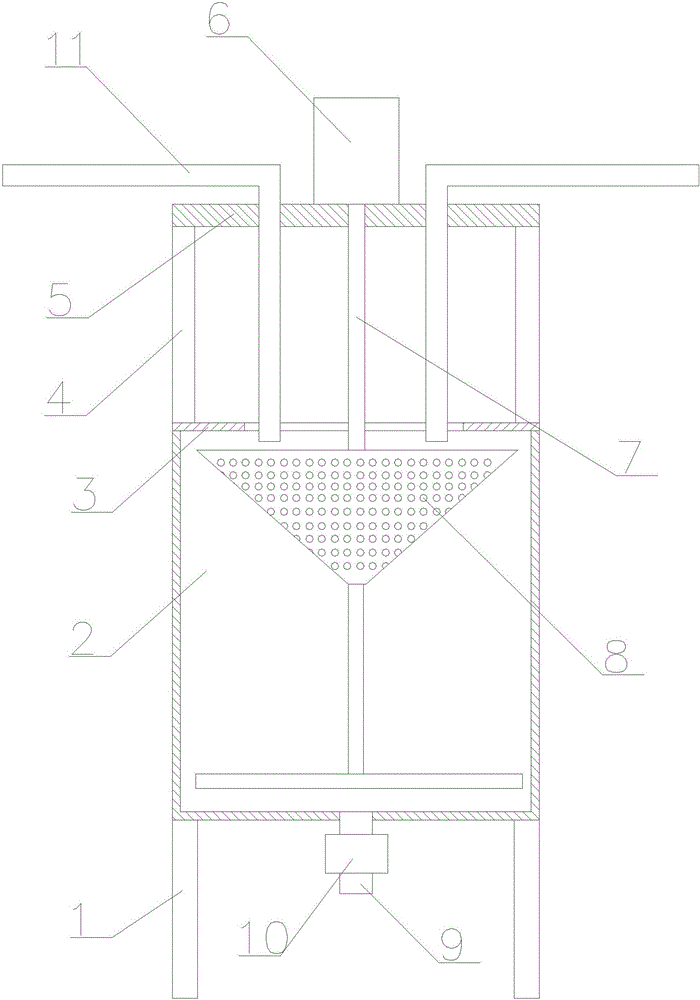

圖2是本實用新型一種紡織助劑離心式混合裝置的主視剖面圖。

圖中：1-下支腿、2-混料桶、3-上護板、4-支撐桿、5-上固定座、6-電機、7-轉軸、8-離心漏斗、9-出料管、10-電磁閥、11-進料管。

【具體實施方式】

參閱圖1-圖2，本實用新型一種紡織助劑離心式混合裝置，包括下支腿1、進料管11、混料桶2、支撐桿4、上固定座5、電機6、轉軸7、離心漏斗8、出料管9和電磁閥10，所述下支腿1的高度為150-300mm，所述下支腿1的數量為3-8個，所述下支腿1上固設有混料桶2，所述混料桶2用于儲存混合后的溶 液，所述混料桶2上部設置有支撐桿4，所述支撐桿4的高度為100-120mm,所述支撐桿4的個數為5-7個，所述支撐桿4上部設置有上固定座5，所述上固定座5上通過螺栓固定安裝有電機6，所述電機6下部設置有轉軸7，所述下部固設有離心漏斗8，所述上固定座5上設置有2-10個進料管11，所述進料管11的下端位于混料桶2上方，所述混料桶2底部固設有出料管9，所述出料管9上安裝有電磁閥10。

具體的，所述混料桶2上部設置有上護板3，所述上護板3用于防止液料飛濺到混料桶2外部，所述上護板3中間設置有過管孔，所述進料管11從過管孔中穿過。

具體的，所述離心漏斗8呈錐形，所述離心漏斗8上設置有出料孔，通過電機6帶動離心漏斗8轉動，物料被甩到混料桶2上。

具體的，所述下支腿1的高度為160mm，所述下支腿1的數量為5個。

具體的，所述支撐桿4的高度為110mm,所述支撐桿4的個數為6個，所述上固定座5上設置有5個進料管11。

本實用新型工作過程：

本實用新型一種紡織助劑離心式混合裝置在工作過程中，首先將不同的物料桶通過液泵接在進料管11上，溶液通過進料管11落入離心漏斗8內，電機6通過轉軸7帶動離心漏斗8內高速轉動，物料通過離心漏斗8內上的出料孔甩到混料桶2上，由于離心漏斗8三百六十度轉動，所以物料被很細的灑在混料桶2內壁上，不同的物料在這個過程中混合，離心漏斗8下部的攪拌臂，對混合后的溶液進一步攪拌。

本實用新型一種紡織助劑離心式混合裝置，通過將下支腿1、進料管11、混料桶2、支撐桿4、上固定座5、電機6、轉軸7、離心漏斗8、出料管9和電磁閥10應用在紡織助劑溶液混合裝置上，能夠混合裝置通過離心作用快速的將 不同的的溶液均勻混合，效率高，同時結構簡單，故障率低，維修保養成本較低。

上述實施例是對本實用新型的說明，不是對本實用新型的限定，任何對本實用新型簡單變換后的方案均屬于本實用新型的保護范圍。
