本實用新型涉及塑料制品加工設備技術領域，更具體的說涉及一種塑料桶噴漆烘干機構。

背景技術：
：

現有的塑料桶的外壁在進行噴涂時，需要人工進行涂抹，而一般需要人工一只手拿著塑料桶，另一只手進行涂抹，效果不理想，效率低。

技術實現要素：
：

本實用新型的目的就是針對現有技術之不足，而提供一種塑料桶噴漆烘干機構，它可以自動噴涂塑料桶外壁并進行烘干，其自動化程度高，效率高，效果好。

本實用新型的技術解決措施如下：

一種塑料桶噴漆烘干機構，包括噴漆架，所述噴漆架的頂板中部具有貫穿通孔，噴漆架的頂板的頂面邊部固定有噴漆氣缸，噴漆氣缸的推桿豎直向下穿過噴漆架的頂板并固定有噴漆支撐環體塊，噴漆支撐環體塊的頂面邊部固定有吹風連接架，吹風連接架上固定有吹風調節氣缸，吹風調節氣缸的推桿穿過吹風連接架并固定有吹風連接塊，吹風管固定在吹風連接塊上，吹風管的吹風端對著貫穿通孔的下方；

噴漆支撐環體塊中插套有噴漆環體，噴漆環體的外側壁上焊接固定有外齒部，外齒部插套在噴漆支撐環體塊的側壁上具有的運行導向槽中，噴漆環體的內側壁上均布有多個噴漆管，噴漆管與噴漆環體中的環形腔體相通，噴漆架的支柱上固定有驅動伺服電機，驅動伺服電機的輸出軸上固定有驅動齒輪，驅動齒輪與對應的外齒部相嚙合；

噴漆環體的頂面固定有環形固定圈，環形固定圈的內側壁上固定有環形加熱圈。

所述噴漆支撐環體塊的內側壁上固定有上自潤滑導向盤和下自潤滑導向盤，噴漆環體夾持在上自潤滑導向盤和下自潤滑導向盤之間；

所述運行導向槽的內側壁上固定有耐磨層體，外齒部的頂面和底面壓靠在耐磨層體上。

所述上自潤滑導向盤的底面具有環形凹槽，環形凹槽與噴漆環體的頂面具有的環形通槽相通，環形通槽與環形腔體相通，上自潤滑導向盤上通接有進液管，進液管伸出噴漆架。

所述上自潤滑導向盤的底面嵌套有兩個密封圈，環形凹槽處于兩個密封圈之間，兩個密封圈壓靠在噴漆環體的頂面上。

本實用新型的有益效果在于：

它可以自動噴涂塑料桶外壁并進行烘干，其自動化程度高，效率高，效果好。

附圖說明：

圖1為本實用新型的結構示意圖；

圖2為圖1的局部放大圖；

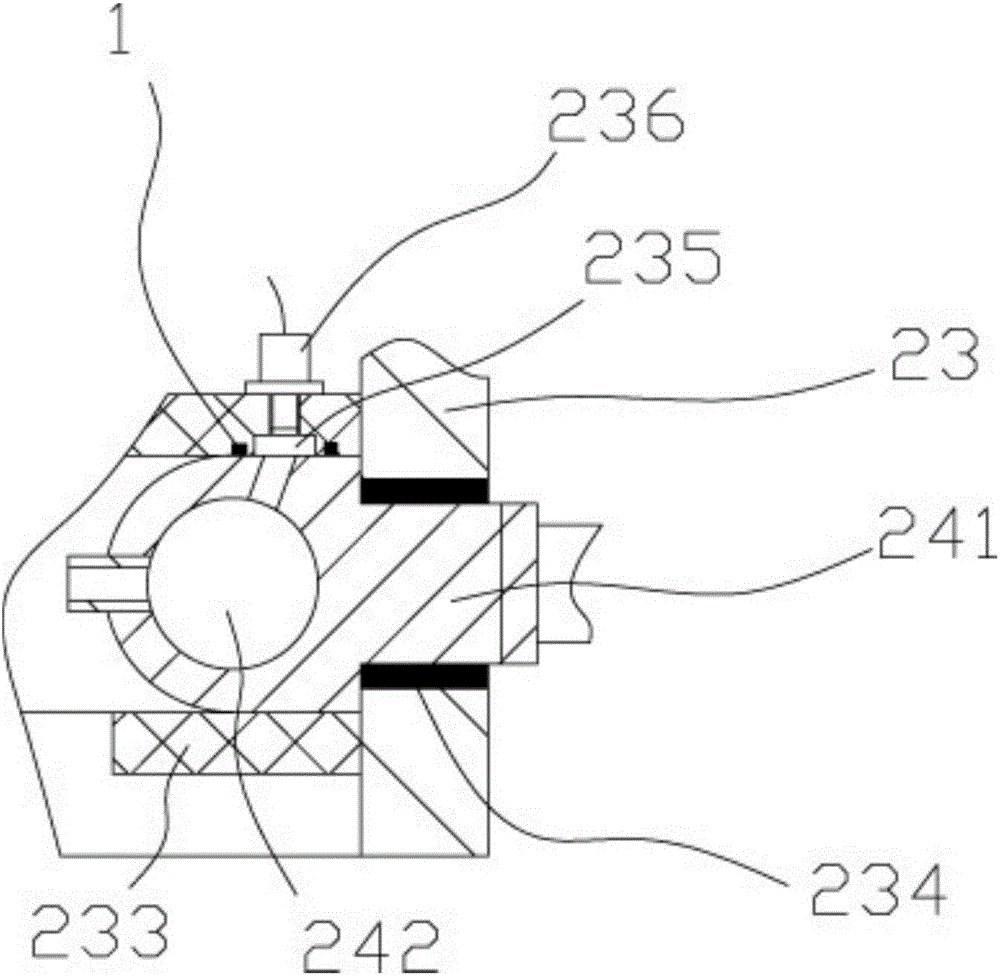

圖3為本實用新型的噴涂環體處的局部剖視圖。

具體實施方式：

實施例：見圖1至圖3所示，一種塑料桶噴漆烘干機構，包括噴漆架20，所述噴漆架20的頂板中部具有貫穿通孔21，噴漆架20的頂板的頂面邊部固定有噴漆氣缸22，噴漆氣缸22的推桿豎直向下穿過噴漆架20的頂板并固定有噴漆支撐環體塊23，噴漆支撐環體塊23的頂面邊部固定有吹風連接架34，吹風連接架34上固定有吹風調節氣缸33，吹風調節氣缸33的推桿穿過吹風連接架34并固定有吹風連接塊32，吹風管35固定在吹風連接塊32上，吹風管35的吹風端對著貫穿通孔21的下方；

噴漆支撐環體塊23中插套有噴漆環體24，噴漆環體24的外側壁上焊接固定有外齒部241，外齒部241插套在噴漆支撐環體塊23的側壁上具有的運行導向槽231中，噴漆環體24的內側壁上均布有多個噴漆管25，噴漆管25與噴漆環體24中的環形腔體242相通，噴漆架20的支柱上固定有驅動伺服電機26，驅動伺服電機26的輸出軸上固定有驅動齒輪27，驅動齒輪27與對應的外齒部241相嚙合；

噴漆環體24的頂面固定有環形固定圈36，環形固定圈36的內側壁上固定有環形加熱圈37。

進一步的說，所述噴漆支撐環體塊23的內側壁上固定有上自潤滑導向盤232和下自潤滑導向盤233，噴漆環體24夾持在上自潤滑導向盤232和下自潤滑導向盤233之間；

進一步的說，所述運行導向槽231的內側壁上固定有耐磨層體234，外齒部241的頂面和底面壓靠在耐磨層體234上。

進一步的說，所述上自潤滑導向盤232的底面具有環形凹槽235，環形凹槽235與噴漆環體24的頂面具有的環形通槽243相通，環形通槽243與環形腔體242相通，上自潤滑導向盤232上通接有進液管236，進液管236伸出噴漆架20。

進一步的說，所述上自潤滑導向盤232的底面嵌套有兩個密封圈1，環形凹槽235處于兩個密封圈1之間，兩個密封圈1壓靠在噴漆環體24的頂面上。

噴漆架20上還鉸接有支撐齒輪2，支撐齒輪2與噴漆環體24的外側壁上焊接固定有的另一側的外齒部241相嚙合。

工作原理：將塑料桶固定并處于噴漆架20中，通過噴漆氣缸22的推桿向下推動，使得塑料桶的頂部插套在噴漆環體24中，然后，進行噴涂，在噴涂時，通過驅動伺服電機26的輸出軸上固定有的驅動齒輪27轉動，從而使得噴漆環體24轉動，其中，驅動伺服電機26為一定角度的來回轉動，從而實現噴漆環體24的一定角度的來回轉動，實現噴涂，保證噴涂效果。

噴涂好上部后，噴漆氣缸22的推桿繼續下推，從而實現塑料桶的下部的噴涂，以此將需要涂抹的塑料桶的外壁涂抹好即可，非常方便。

同時，在噴涂時，通過環形加熱圈37進行烘干加熱，再通過吹風管35吹風，提高烘干效率和效果，吹風管35可以通過吹風調節氣缸33的推桿推動實現位置調節，從而調節吹風效果。
