本實用新型涉及一種在清潔身體情況下使用的花灑。更具體地說，本實用新型涉及一種用在清潔身體情況下的出水效果穩定的花灑。

背景技術：

現有的花灑，其在用于清潔身體的過程中，通常是直接采用市政的水網直接供水，長期使用后，由于水中自帶的其它雜質和其它成分，容易造成花灑中出水孔的出水不暢，或者分岔，甚至堵塞，出水效果太差，影響其使用效果和使用壽命，嚴重影響其使用效果。

技術實現要素：

本實用新型的一個目的是解決至少上述問題和/或缺陷，并提供至少后面將說明的優點。

本實用新型還有一個目的是提供一種出水效果穩定的花灑，其通過特別設計的出水孔設計，使得其相對對傳統的花灑，具有更好的出水穩定性，可實施效果好，可操作性強，適應性好，保證其使用壽命的效果。

為了實現根據本實用新型的這些目的和其它優點，提供了一種出水效果穩定的花灑，其中包括：

殼體組件，其包括一頂蓋及與其相配合并以可拆卸方式設置的底蓋，進而限定一可用于儲水的第一容納腔；

與所述殼體組件連接進而與市政水網連通的主水管；

設置在殼體組件內并與主水管連通的多個子出水通道；

其中，所述底蓋上設置有與各出水通道相配合的出水孔，每個所述出水孔在靠近進水端的一側設置有與其相配合的第一閥門；

其中，各所述出水孔的中間分別設置有至少兩個截面為弧形的第一突出 部及第二突出部，且所述第一突出部的橫截面大于或等于第二突出部的橫截面。

優選的是，其中，且所述底蓋上設置有一可沿預定軌跡翻轉的端蓋機構，以在其與底蓋之間限定一相對密閉以對各出水孔進行清潔的第二容納腔；

所述頂蓋被設置為雙層結構，進而其內部限定一用以容納清潔劑的第三容納腔，所述頂蓋的內側壁上設置有至少一個通孔，且各通孔上設置與其相配合的第二閥門。

優選的是，其中，各所述出水孔的進水端與出水端均通過一呈弧狀的收縮部進而與其相配合的各突出部連接；

其中，所述出水孔的進水端的橫截面大于或等于出水端的橫截面，且所述出水端還設置有可拆卸的微濾膜。

優選的是，其中，所述端蓋機構包括分別樞接設置在底蓋側緣并相互配合的第一端蓋和第二端蓋，所述第一端蓋、第二端蓋的各側邊緣均設置有密封件。

優選的是，其中，所述密封件為采用透明材質設置的密封橡膠圈。

優選的是，其中，所述第一端蓋及第二端蓋的內部設置有導向條，所述頂蓋上設置有與所述導向條相配合的導向槽。

優選的是，其中，所述頂蓋的外側壁上相對設置有至少一組凹槽，所述凹槽內設置有可沿預定軌跡翻轉以對第一端蓋、第二端蓋的位置進行限定的卡件，所述第一端蓋、第二端蓋好設置有與卡件相配合的卡槽。

優選的是，其中，所述主水管上設置有一第三閥門，以通過端蓋組件在花灑內部限定一密閉的清潔腔體。

優選的是，其中，還包括一用于支撐花酒的合金支架，所述合金支架的側壁上設置有以對花酒的出水狀態進行控制的第四閥門。

優選的是，其中，所述頂蓋上設置有用以添加清潔劑的入料孔，所述入料孔通過與其配合的密封塞進而實現密封。

本實用新型至少包括以下有益效果：其一，其通過特別設計的出水孔設計，使得其相對對傳統的花灑，具有更好的出水穩定性，可實施效果好，可操作性強，適應性好，保證其使用壽命的效果。

其二，本實用新型通過在花灑頂蓋上設置的腔體，以預存一定量的清潔劑，以使其在長期使用過種中，可通過與端蓋機構的配合，實現對花灑的清潔，無需對花灑進行拆卸，具有可實施效果好，可操作性強，使用效果好，使用壽命長的特點。

其三，本實用新型的端蓋機構，通過兩個相配合的端蓋圍合而成，其在不使用是可向上翻轉固定在頂蓋上方，不占地方，不影響花灑的正常使用，具有可實施效果好，可操作性強，同時通過其邊緣處設計的密封件，使得其具有更好的密封效果，防止水分滲出，進而具有更好的清潔作用和使用體驗。

本實用新型的其它優點、目標和特征將部分通過下面的說明體現，部分還將通過對本實用新型的研究和實踐而為本領域的技術人員所理解。

附圖說明

圖1為本實用新型的一個實施例中出水效果穩定的花灑的截面結構示意圖；

圖2為本實用新型的另一個實施例中自潔功能的花灑的部分放大結構示意圖；

圖3為本實用新型的另一個實施例中自潔功能的花灑的殼體組件及端蓋機構的外部截面結構示意圖

具體實施方式

下面結合附圖對本實用新型做進一步的詳細說明，以令本領域技術人員參照說明書文字能夠據以實施。

應當理解，本文所使用的諸如“具有”、“包含”以及“包括”術語并不配出一個或多個其它元件或其組合的存在或添加。

圖1-3示出了根據本實用新型的一種出水效果穩定的花灑的實現形式，其中包括：

殼體組件1，其包括一頂蓋110及與其相配合并以可拆卸方式設置的底蓋120，進而限定一可用于儲水的第一容納腔130，其用于容納一定量的水，進而保證花灑的出水量；

與所述殼體組件連接進而與市政水網連通的主水管140，其用與市政水管連接，進而提供花灑用水；

設置在殼體組件內并與主水管連通的多個子出水通道2，其用于將第一容納腔的水通過各子出水通道噴灑出來，進而實現淋浴的功能；

其中，所述底蓋上設置有與各出水通道相配合的出水孔120，且所述底蓋上設置有一可沿預定軌跡翻轉的端蓋機構3，其用于將底蓋密封起來，防止其噴灑出來的水外流，進而實現對出水孔的自潔，以在其與底蓋之間限定一相對密閉以對各出水孔進行清潔的第二容納腔30；

每個所述出水孔在靠近進水端的一側設置有與其相配合的第二閥門121，其與第一閥門均被設置為膜片閥，以用于在不使用時將各出水孔進行封閉，防止水流出，關閉花灑；

其中，各所述出水孔的中間分別設置有至少兩個截面為弧形的第一突出部及第二突出部122，其作用在于通過兩個突出部對出水的力度進行轉化，以使其出水過程中具有一定的水壓，進而出水效果更好，且所述第一突出部的橫截面大于或等于第二突出部的橫截面，其用于造成一定的出水壓力。采用這種方案具有具有可實施效果好，可操作性強，穩定性好的有利之處。并且，這種方式只是一種較佳實例的說明，但并不局限于此。在實施本實用新型時，可以根據使用者需求的實施方式進行適當?shù)恼{(diào)整和替換。

如圖2所示，在另一種實例中，所述頂蓋被設置為雙層結構，進而其內部限定一用以容納清潔劑的第三容納腔111，其用于容納一定量的清潔劑，進而實現在底蓋密封后通過清潔劑對出水孔進行清潔，所述頂蓋的內側壁上設置有至少一個通孔112，其用于在需要時通過通孔向第二容納腔、及第一容納腔內輸送清潔劑，且各通孔上設置與其相配合的第一閥門(未示出)，其用于需要清潔劑時打開，以使清潔劑正常流出。采用這種方案通過在花灑內部限定一清潔腔，進而使得對各出水孔的定時清潔，防止其長期使用造成的堵塞，以及出水分岔，以具有更好的使用效果和更優質的出水效果，具有穩定性好，可實施效果好，可操作性強的有利之處。并且，這種方式只是一種較佳實例的說明，但并不局限于此。在實施本實用新型時，可以根據使用者需求的實施方式進行適當?shù)恼{(diào)整和替換。

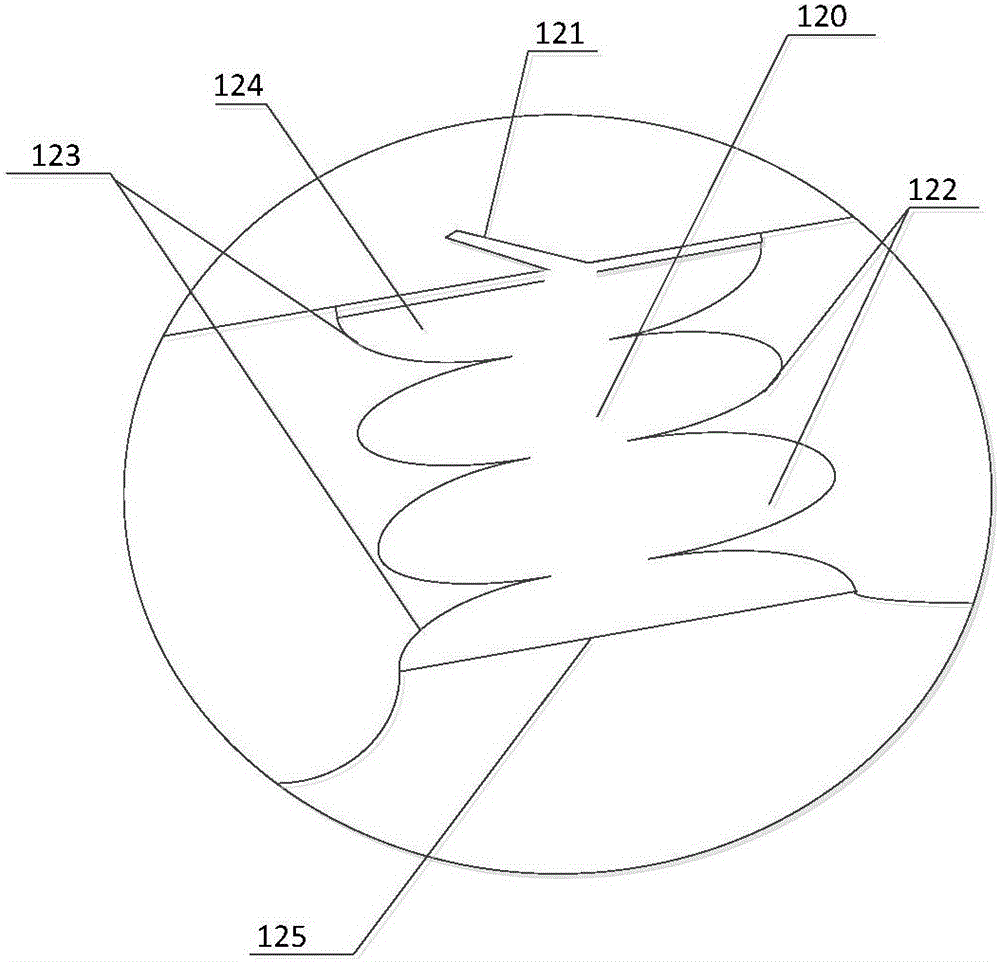

如圖2所示，在另一種實例中，各所述出水孔的進水端與出水端均通過一呈弧狀的收縮部123進而與其相配合的各突出部連接，其用于通過收縮部對出水壓力進行進一步控制，以使其出水效果符合標準；

其中，所述出水孔的進水端124的橫截面大于或等于出水端125的橫截面，其作用在于使得出水端的水具有一定力度，以且所述出水端還設置有可拆卸的微濾膜，其作用在于使得出水端的出水更細，進而灑在使用者身上具有更好的使用體驗。采用這種方案具有可實施效果好，產品性能穩定性好，用戶使用體驗好的有利之處。并且，這種方式只是一種較佳實例的說明，但并不局限于此。在實施本實用新型時，可以根據使用者需求的實施方式進行適當?shù)恼{(diào)整和替換。

如圖3所示，在另一種實例中，所述端蓋機構包括分別樞接設置在底蓋側緣并相互配合的第一端蓋31和第二端蓋32，其通過翻轉后相互配合的兩個端蓋合圍構成一呈半敞開的蓋體，以在其與底蓋之間限定一密封的清潔腔體，所述第一端蓋、第二端蓋的各側邊緣均設置有密封件33，其用于實現密封效果，防止水滲出對環境造成的影響，及對清潔效果的影響。采用這種方案具有可實施效果好，穩定性好，可操作性強的有利之處。并且，這種方式只是一種較佳實例的說明，但并不局限于此。在實施本實用新型時，可以根據使用者需求的實施方式進行適當?shù)恼{(diào)整和替換。

在另一種實例中，所述密封件為采用透明材質設置的密封橡膠圈。采用這種方案使得其具有良好的密封效果的同時，能對其內部的的工作狀態可見，具有可實施效果好，可操作性強，可視性強，使用壽命長的有利之處。并且，這種方式只是一種較佳實例的說明，但并不局限于此。在實施本實用新型時，可以根據使用者需求的實施方式進行適當?shù)恼{(diào)整和替換。

如圖3所示，在另一種實例中，所述第一端蓋及第二端蓋的內部設置有導向條34，所述頂蓋上設置有與所述導向條相配合的導向槽(未示出)。采用這種方案對各端蓋的運動軌跡進行限定，以使其具有更好的產品結構穩定性的有利之處。并且，這種方式只是一種較佳實例的說明，但并不局限于此。在實施本實用新型時，可以根據使用者需求的實施方式進行適當?shù)恼{(diào)整和替換。

如圖3所示，在另一種實例中，所述頂蓋的外側壁上相對設置有至少一組凹槽113，所述凹槽內設置有可沿預定軌跡翻轉以對第一端蓋、第二端蓋的位置進行限定的卡件114，所述第一端蓋、第二端蓋好設置有與卡件相配合的卡槽(未示出)。采用這種方案通過凹設在頂蓋內的卡件，以及與其相配合的卡槽，對各端蓋的位置進行限定，以使其具有更好的穩定性，不會因其內部具有的水的自重而發生位移，具有可實施效果好，穩定性強的有利之處。并且，這種方式只是一種較佳實例的說明，但并不局限于此。在實施本實用新型時，可以根據使用者需求的實施方式進行適當?shù)恼{(diào)整和替換。

在另一種實例中，所述主水管上設置有一第三閥門(未示出)，以通過端蓋組件在花灑內部限定一密閉的清潔腔體。采用這種方案具有在一相對較小的環境對其進行清潔，以使其具有更好清潔效果的有利之處。并且，這種方式只是一種較佳實例的說明，但并不局限于此。在實施本實用新型時，可以根據使用者需求的實施方式進行適當?shù)恼{(diào)整和替換。

在另一種實例中，還包括一用于支撐花酒的合金支架(未示出)，所述合金支架的側壁上設置有以對花酒的出水狀態進行控制的第四閥門(未示出)，其為感應電磁閥。采用這種方案以使得其在使用過程中可以通過人體的接觸，根據需要控制花灑的工作狀態，具有適應性強，穩定性好，可實施效果好的有利之處。并且，這種方式只是一種較佳實例的說明，但并不局限于此。在實施本實用新型時，可以根據使用者需求的實施方式進行適當?shù)恼{(diào)整和替換。

在另一種實例中，所述頂蓋上設置有用以添加清潔劑的入料孔，所述入料孔通過與其配合的密封塞進而實現密封。采用這種方案以在后期對清潔劑進行添加，以使其可以多次使用，具有可實施效果好，可操作性強的有利之處。并且，這種方式只是一種較佳實例的說明，但并不局限于此。

這里說明的設備數量和處理規模是用來簡化本實用新型的說明的。對本實用新型的出水效果穩定的花灑的應用、修改和變化對本領域的技術人員來說是顯而易見的。

盡管本實用新型的實施方案已公開如上，但其并不僅僅限于說明書和實施方式中所列運用。它完全可以被適用于各種適合本實用的領域。對于熟悉本領域的人員而言，可容易地實現另外的修改。因此在不背離權利要求及等 同范圍所限定的一般概念下，本實用并不限于特定的細節和這里示出與描述的圖例。
