本實用新型涉及清洗機械技術領域，更具體地，涉及一種清洗護理裝置。

背景技術：

隨著人們生活水平的提高，人們對健康的意識和要求也在不斷提高。然而隨著工業化的發展我們生活的環境也在進一步受到破壞，各種污染充斥著我們的生活，特別是與我們息息相關的空氣污染、水污染，因此，許多疾病也在這些污染中蔓延。用戶在使用生活用水時，通常采用加熱沸騰或采用過濾清除雜質和細菌等方式進行處理，然而很多用戶在使用生活用水前，并不是都要采用上述兩種方法進行處理，例如洗漱、私密處清洗等，長期使用未經處理的水會導致疾病的產生，威脅人們的健康。

技術實現要素：

本實用新型旨在至少在一定程度上解決相關技術中的技術問題之一。為此，本實用新型提出一種清洗護理裝置，該清洗護理裝置的結構簡單，各部件連接可靠，可以滿足用戶的用水需求，保證用水安全、衛生，用戶體驗好。

根據本實用新型的清洗護理裝置，包括：多個濾芯，所述多個濾芯依次串聯設置；集成水路，所述集成水路分別與所述多個濾芯相連，所述集成水路具有進水口和多個出水口；多個控制閥，多個所述控制閥分別設在多個所述出水口上或所述出水口的下游；花灑，所述花灑與所述控制閥相連，所述花灑具有多種噴水口；藥物添加組件，所述藥物添加組件設在所述花灑與所述控制閥之間以將洗護液添加至所述控制閥中流出的水后流入所述花灑；控制器，所述控制器與多個所述控制閥通訊且分別控制多個所述控制閥的開閉。

根據本實用新型的清洗護理裝置，通過設置多個與集成水路的出水口相連的控制閥，可以實現多級濾芯過濾的切換，通過在花灑與控制閥之間設置藥物添加組件，可以對流入花灑內的水添加護理液，為用戶提供用于洗浴的功能水，保證用戶可以得到所需的功能水，通過在花灑上設置多種噴水口，可以實現不同的噴水模式的切換，該清洗護理裝置的結構簡單，各部件連接可靠，成本低，可以滿足用戶的用水需求，保證用水安全、衛生，用戶體驗好。

另外，根據本實用新型的清洗護理裝置，還可以具有如下附加的技術特征：

根據本實用新型的一個實施例，所述濾芯包括依次串聯的第一濾芯、第二濾芯和第三濾芯，所述控制閥包括第一控制閥、第二控制閥和第三控制閥，所述第一控制閥與所述出水口連通以排出所述第一濾芯過濾的水，所述第二控制閥與所述出水口連通以排出所述第二濾芯過濾的水，所述第三控制閥與所述出水口連通以排出所述第三濾芯過濾的水，所述花灑與所述第三控制閥相連，所述藥物添加組件設在所述花灑與所述第三控制閥之間。

根據本實用新型的一個實施例，還包括：進水管，所述進水管與所述進水口連通；出水管，所述出水管與所述第一控制閥和所述第二控制閥相連；溫度檢測器，所述溫度檢測器設在所述進水管上以檢測所述進水管的進水溫度。

根據本實用新型的一個實施例，還包括：排水管，所述排水管上設有排水閥，所述排水管的一端與所述進水管導通且在所述溫度檢測器檢測到所述進水管的進水溫度在預定溫度范圍之外時排出所述進水管的水。

根據本實用新型的一個實施例，所述排水管的另一端與所述出水管導通。

根據本實用新型的一個實施例，所述濾芯包括依次串聯的第一濾芯、第二濾芯和第三濾芯，所述控制閥包括第一控制閥、第二控制閥和第三控制閥，所述第一控制閥和所述第二控制閥與所述出水口連通以排出所述第二濾芯過濾的水，所述第三控制閥與所述出水口連通以排出所述第三濾芯過濾的水，所述花灑與所述第一控制閥、第二控制閥和第三控制閥相連，所述藥物添加組件設在所述花灑與所述第三控制閥之間。

根據本實用新型的一個實施例，還包括：進水管，所述進水管與所述進水口連通；第四控制閥，所述第四控制閥與所述出水口相連以排出所述第一濾芯過濾的水；出水管，所述出水管與所述第四控制閥相連；溫度檢測器，所述溫度檢測器設在所述進水管上以檢測所述進水管的進水溫度。

根據本實用新型的一個實施例，還包括：排水管，所述排水管上設有排水閥，所述排水管的一端與所述進水管導通且在所述溫度檢測器檢測到所述進水管的進水溫度在預定溫度范圍之外時排出所述進水管的水。

根據本實用新型的一個實施例，所述排水管的另一端與所述出水管導通。

根據本實用新型的一個實施例，所述花灑具有大水噴水口、小水噴水口和噴霧口。

根據本實用新型的一個實施例，所述花灑與多個所述控制閥中的一個相連，所述花灑為機械式花灑，所述機械式花灑可活動以調節所述大水噴水口、小水噴水口和噴霧口分別出水。

根據本實用新型的一個實施例，所述控制閥包括至少三個，所述花灑為電控花灑，所述電控花灑通過電路控制所述大水噴水口、小水噴水口和噴霧口分別出水。

本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

附圖說明

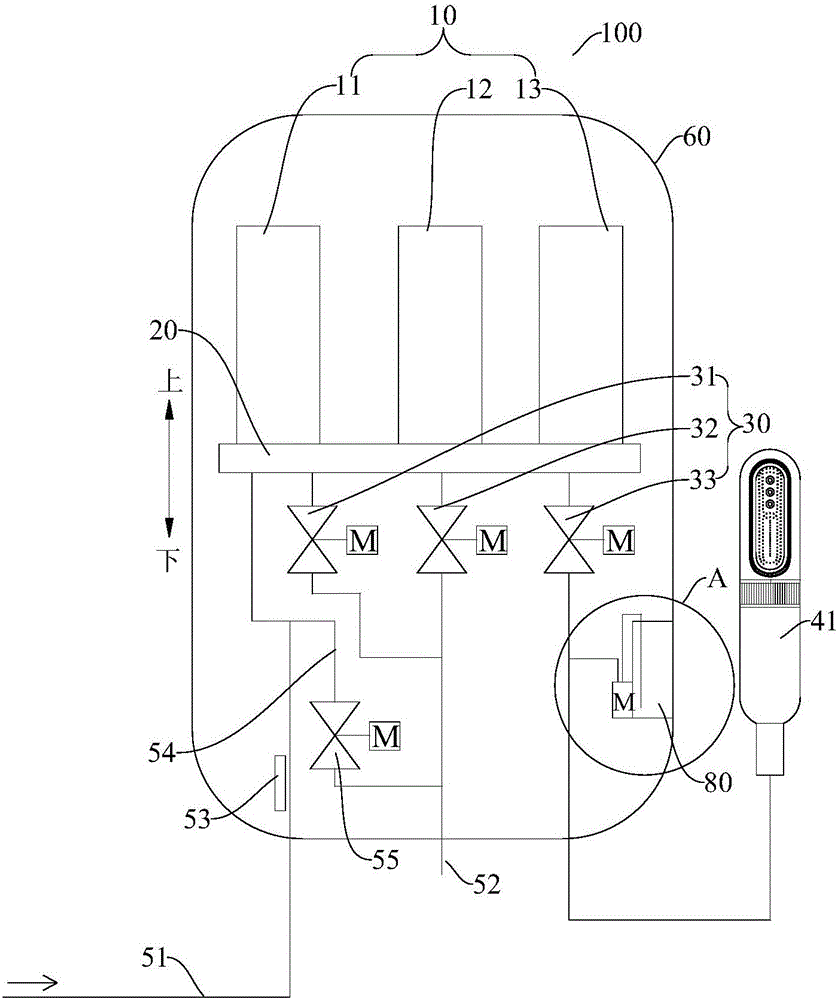

圖1是根據本實用新型一個實施例的清洗護理裝置的結構示意圖；

圖2是根據本實用新型再一個實施例的清洗護理裝置的結構示意圖；

圖3是圖2中所示的A部的放大圖；

圖4是根據本實用新型又一個實施例的清洗護理裝置的結構示意圖；

圖5是根據本實用新型另一個實施例的清洗護理裝置的結構示意圖。

附圖標記：

100：清洗護理裝置；

10：濾芯；11：第一濾芯；12：第二濾芯；13：第三濾芯；

20：集成水路；21：進水口；22：出水口；

30：控制閥；31：第一控制閥；32：第二控制閥；33：第三控制閥；34：第四控制閥；

41：機械式花灑；42：電控花灑；51：進水管；52：出水管；53：溫度檢測器；54：排水管；55：排水閥；60：殼體；80：藥物添加組件；81：儲液箱；82：泵體。

具體實施方式

下面詳細描述本實用新型的實施例，所述實施例的示例在附圖中示出。下面通過參考附圖描述的實施例是示例性的，旨在用于解釋本實用新型，而不能理解為對本實用新型的限制。

在普通的家庭中飲用水一般為沸騰后的自來水或者來自飲水機的直飲水，然而，我們漱口時使用的水基本上不用直飲水或開水，由于在漱口時大部分人口腔都易出血，這樣水中的細菌會對人體產生二次感染；人們?cè)谙丛r(shí)，一般會將洗頭、洗臉、漱口及身體洗浴(私密處洗浴)都在浴室中完成，但在浴室中一般只有一個花灑頭，一個水源，在某種程度上我們被迫被污染；對于用戶私密護理洗浴，用戶一直苦于沒有專門的洗浴設備，她們需要潔凈的水源(滅菌、去氯)、需要適宜溫度的水源、需要內部清洗的專業設備(婦炎潔清洗設備)、需要專業的烘干設備、需要專業的高壓沖洗清潔設備、需要專業的清洗設備消毒設備；對于嬰幼兒而言，免疫力較低，很容易受到細菌的感染，洗浴也十分重要。因此，洗浴水的衛生是重中之重。為此，本實用新型提出一種主要用于婦幼洗護的清洗護理裝置，可以滿足不同用戶的用水需求，保證用水安全、衛生，用戶體驗好。

下面結合附圖1至圖5具體描述根據本實用新型實施例的清洗護理裝置100。

如圖1至圖5所示，根據本實用新型實施例的清洗護理裝置100包括多個濾芯10、集成水路20、多個控制閥30、花灑、藥物添加組件80和控制器(未示出)。具體而言，多個濾芯11依次串聯設置，集成水路20分別與多個濾芯10相連，集成水路20具有進水口21和多個出水口22，多個控制閥30分別設在多個出水口22上或者出水口22的下游，花灑與控制閥30相連，花灑具有多種噴水口，藥物添加組件80設在花灑與控制閥30之間以將洗護液添加至控制閥30中流出的水后流入花灑，控制器與多個控制閥30通訊且分別控制多個控制閥30的開閉。

換言之，該清洗護理裝置100主要由殼體60、多個濾芯10、集成水路20、多個控制閥30、花灑、藥物添加組件80和控制器組成。其中，多個濾芯10、集成水路20、多個控制閥30均設在殼體60內，多個濾芯10分別與集成水路20相連，集成水路20上設有進水口21和多個出水口22，進水口21與多個濾芯10連通以為多個濾芯10提供原水，多個出水口22與濾芯10連通以將多個濾芯10處理后得到的功能水排出，多個控制閥30分別通過管路與多個出水口22相連以控制多個出水口22的開關。

花灑設在清洗護理裝置100的殼體60外且與集成水路20的出水口22相連，花灑具有多種噴水口，藥物添加組件80設在控制閥30與花灑之間以向進入花灑之前的水添加洗護液(例如藥物、護理液等)，用戶在使用清洗護理裝置100時，原水從進水口21進入集成水路20中，然后進入多個濾芯10進行過濾處理，通過選擇不同的過濾模式，控制器可以控制與花灑相連的控制閥30打開，最后從花灑的噴水口噴出功能水，或者控制器可以控制與其他出水結構(例如出水管52)的控制閥30打開，最后從其他出水結構流出功能水。

由此，根據本實用新型實施例的清洗護理裝置100，通過設置多個與集成水路20的出水口22相連的控制閥30，可以實現多級濾芯過濾的切換，通過在花灑與控制閥30之間設置藥物添加組件80，可以對流入花灑內的水添加護理液，為用戶提供用于洗浴的功能水，保證用戶可以得到所需的功能水，通過在花灑上設置多種噴水口，可以實現不同的噴水模式的切換，該清洗護理裝置100的結構簡單，各部件連接可靠，成本低，可以滿足用戶的用水需求，保證用水安全、衛生，用戶體驗好。

其中，如圖3所示，藥物添加組件80設在殼體60內且可拆卸地固定在殼體60的內側壁上，裝拆方便，方便用戶添加藥物或者護理液等，藥物添加組件80主要由儲液箱81和泵體82組成，其中儲液箱81內存儲有護理液，泵體82的進口端通過管路與儲液箱81相連，泵體82的出口端與用于連接電磁閥和花灑的管路連通，從而將儲液箱81內的護理液抽送至進入花灑之前的水中，使護理液溶于水中，方便用戶洗護。

如圖1和圖2所示，在本實施例中，濾芯10包括依次串聯的第一濾芯11、第二濾芯12和第三濾芯13，控制閥30包括第一控制閥31、第二控制閥32和第三控制閥33，第一控制閥31與出水口22連通以排出第一濾芯11過濾的水，第二控制閥32與出水口22連通以排出第二濾芯12過濾的水，第三控制閥33與出水口22連通以排出第三濾芯13過濾的水，花灑與第三控制閥33相連，藥物添加組件80設在花灑與第三控制閥33之間，其中，第三控制閥33為花灑的總水路開關。

換言之，該清洗護理裝置100的濾芯10主要由三個依次串聯的第一濾芯11、第二濾芯12、第三濾芯13組成，第一濾芯11、第二濾芯12和第三濾芯13從左至右間隔開布置，清洗護理裝置100的控制閥30主要由第一控制閥31、第二控制閥32和第三控制閥33組成，清洗護理裝置100的集成水路20具有一個進水口21和三個出水口22，三個控制閥30分別通過管路與三個出水口22相連以控制對應位置上的出水口22的開關，其中，花灑通過管路只與第三控制閥33相連，即第三控制閥33作為花灑的水路總開關，當?shù)谌刂崎y33處于打開狀態時，集成水路20的出水口22與花灑的多種噴水口連通，從而獲得經過三級濾芯10過濾處理后、并且經過藥物添加組件80添加藥物或護理液的功能水，與此同時，用戶可以根據需要選擇花灑的合適的噴水模式。

具體地，集成水路20上的三個出水口22可以分別與第一濾芯11的出口、第二濾芯12的出口和第三濾芯13的出口中的一個連通，用戶可以通過調節第一控制閥31、第二控制閥32和第三控制閥33的通斷，實現單級濾芯(第一濾芯11)過濾、二級濾芯(第一濾芯11和第二濾芯12)過濾和三級濾芯(第一濾芯11、第二濾芯12和第三濾芯13)過濾的切換。

也就是說，集成水路20的與第一控制閥31相連的出水口22與第一濾芯11的出口連通，集成水路20的與第二控制閥32相連的出水口22與第二濾芯12的出口連通，集成水路20的與第三控制閥33相連的出水口22與第三濾芯13的出口連通，當打開第一控制閥31時，可以得到單級濾芯過濾處理排出的功能水，當打開第二控制閥32時，可以得到經過二級濾芯過濾處理排出的功能水，當打開第三控制閥33時，可以從花灑得到三級濾芯過濾處理排出的功能水，用戶可以通過調節第一控制閥31、第二控制閥32和第三控制閥33的開關，切換不同級濾芯過濾模式。

其中，根據本實用新型的一個實施例，清洗護理裝置100還包括進水管51、出水管52和溫度檢測器53。具體而言，進水管51與進水口21連通，出水管52與第一控制閥31和第二控制閥32相連，溫度檢測器53設在進水管51上以檢測進水管51的進水溫度。

參照?qǐng)D1，進水管51的一端與集成水路20的進水口21連通以為多個濾芯10提供原水，進水管51上設有溫度檢測器53以檢測進水管51的進水溫度，出水管52與第一控制閥31和第二控制閥32相連，當打開第一控制閥31或第二控制閥32時，可以通過出水管52將濾芯10過濾后得到的功能水排出以供用戶使用。

由于第三控制閥33的兩端分別與第三濾芯13和花灑相連，因此，從花灑排出的水均為經過三級濾芯過濾處理后的功能水，而第一控制閥11的兩端分別與第一濾芯11和出水管52相連，第二控制閥12的兩端分別與第二濾芯12和出水管52相連，因此，從出水管52排出的水為經過單級濾芯或者二級濾芯過濾處理后的功能水。用戶可以通過切換第一控制閥31和第二控制閥32的開關，可以從出水管52得到經過單級濾芯(第一濾芯11)和二級濾芯(第一濾芯11和第二濾芯12)過濾后的功能水。

另外，根據本實用新型的一個實施例，清洗護理裝置100還包括排水管54，排水管54上設有排水閥55，排水管54的一端與進水管51導通且在溫度檢測器53檢測到進水管51的進水溫度在預定溫度范圍之外時排出進水管51的水。具體地，排水管54的一端與進水管51連通，排水管54上設有與控制器相連的排水閥55，排水閥55可以控制排水管54的通斷，當從進水管51進入清洗護理裝置100的原水的溫度過高或者過低時，排水閥55打開，從進水管51進來的原水不進入濾芯10內、直接從排水管54排出，減少濾芯10的過濾次數，從而提高濾芯10的使用壽命；當從進水管51進入清洗護理裝置100的原水的溫度在預定溫度范圍內時，原水通過進水管51進入濾芯10內進行過濾以供用戶使用，為用戶提供溫度適宜的功能水，用戶體驗好。

由此，通過在進水管51上設置溫度檢測器53，系統可以根據水溫控制排水閥55的通斷，為用戶提供溫度適宜的功能水，用戶體驗好。排水管54可以將不經濾芯10處理的原水排出清洗護理裝置100外，方便排水，通過在清洗護理裝置100外采用專門的排水管54，可以使系統更加衛生，經過濾芯10過濾后的功能水與原水不會受到交叉影響，更加安全、衛生，用戶體驗好。

在本實用新型的一些具體示例中，排水管54的另一端與出水管52導通。參照?qǐng)D2，排水管54的兩端分別與進水管51和出水管52導通，排水管54上設有排水閥55以控制排水管54的通斷，當從進水管51進入清洗護理裝置100的原水的溫度過高或者過低時，排水閥55打開，從進水管51進來的原水不進入濾芯10內、直接通過排水管54從出水管52排出；當從進水管51進入清洗護理裝置100的原水的溫度在預定溫度范圍內時，原水通過進水管51進入濾芯10內進行過濾以供用戶使用。

由此，通過將排水管54與出水管52相連，使原水可以從出水管52中排出，從而減少清洗護理裝置100的排水管54的長度和外部管路的數量，使得清洗護理裝置100的外觀結構更為整潔、美觀，并且安裝效果更為便利。

具體地，在用戶家庭，被加熱后的熱水通過進水管51進入清洗護理裝置100內，經過進水管51上的溫度檢測器53(例如進水溫度探頭)進行測溫，然后進入集成水路20，通過集成水路20進入濾芯10，通過三層過濾、除雜質、余氯、微生物和細菌。水路在第一控制閥31、第二控制閥32、第三控制閥33的作用下(其中第三控制閥33為花灑的總水路開關)，實現多級濾芯過濾的切換。在進水管51中，由排水閥55實現高低溫排、中溫洗的功能，在第三控制閥33的輸出管路中并聯有藥物添加組件80，從而實現藥物治療和藥液滋養或護理的作用。

如圖4和圖5所示，在本實施例中，濾芯10包括依次串聯的第一濾芯11、第二濾芯12和第三濾芯13，控制閥30包括第一控制閥31、第二控制閥32和第三控制閥33，第一控制閥31和第二控制閥32與出水口22連通以排出第二濾芯12過濾的水，第三控制閥33與出水口22連通以排出第三濾芯13過濾的水，花灑與第一控制閥31、第二控制閥32和第三控制閥33相連，藥物添加組件80設在花灑與第三控制閥33之間。

也就是說，該清洗護理裝置100的濾芯10主要由三個依次串聯的第一濾芯11、第二濾芯12、第三濾芯13組成，清洗護理裝置100的控制閥30主要由第一控制閥31和、第二控制閥32和第三控制閥33組成，清洗護理裝置100的集成水路20具有一個進水口21和三個出水口22，三個控制閥30的一端分別通過管路與三個出水口22相連以控制對應位置上的出水口22的開關，三個控制閥30的另一端分別通過管路與花灑相連，

具體地，集成水路20的與第一控制閥31相連的出水口22與第二濾芯12的出口連通，集成水路20的與第二控制閥32相連的出水口22與第二濾芯12的出口連通，集成水路20的與第三控制閥33相連的出水口22與第三濾芯13的出口連通。

當?shù)谝豢刂崎y31處于打開狀態時，集成水路20的出水口22與花灑的噴水口連通，從花灑可以排出經過二級濾芯(第一濾芯11和第二濾芯12)過濾處理的功能水；當?shù)诙刂崎y32處于打開狀態時，集成水路20的出水口22與花灑的噴水口連通，從花灑可以排出經過二級濾芯(第一濾芯11和第二濾芯12)過濾處理的功能水；當?shù)谌刂崎y33處于打開狀態時，集成水路20的出水口22與花灑的噴水口連通，從花灑可以排出經過三級濾芯(第一濾芯11、第二濾芯12和第三濾芯13)過濾處理、并且經過藥物添加組件80添加藥物或者護理液的功能水。也就是說，用戶可以通過調節第一控制閥31、第二控制閥32和第三控制閥33的通斷，實現單級濾芯過濾、二級濾芯過濾和三級濾芯過濾的切換。

其中，根據本實用新型的一個實施例，清洗護理裝置100還包括進水管51、第四控制閥34、出水管52和溫度檢測器53。具體而言，進水管51與進水口21連通，第四控制閥34與出水口22相連以排出第一濾芯11過濾的水，出水管52與第四控制閥34相連，溫度檢測器53設在進水管51上以檢測進水管51的進水溫度。

參照?qǐng)D3，集成水路20具有一個進水口21和四個出水口22，進水管51的一端與集成水路20的進水口21連通以為多個濾芯10提供原水，進水管51上設有溫度檢測器53以檢測進水管51的進水溫度，第一控制閥31、第二控制閥32、第三控制閥33和第四控制閥34的一端分別通過管路與四個出水口22相連以控制對應位置上的出水口22的開關，其中，第一控制閥31、第二控制閥32和第三控制閥33的另一端分別通過管路與花灑的噴水口相連，第四控制閥34的另一端和出水管52相連。

當?shù)谝豢刂崎y31處于打開狀態時，集成水路20的出水口22與花灑的噴水口連通，從花灑可以排出經過二級濾芯(第一濾芯11和第二濾芯12)過濾處理后的功能水；當?shù)诙刂崎y32處于打開狀態時，集成水路20的出水口22與花灑的噴水口連通，從花灑可以排出經過二級濾芯(第一濾芯11和第二濾芯12)過濾處理后的功能水；當?shù)谌刂崎y33處于打開狀態時，集成水路20的出水口22與花灑的噴水口連通，從花灑可以排出經過三級濾芯(第一濾芯11、第二濾芯12和第三濾芯13)過濾處理后的功能水；當打開第四控制閥34時，可以通過出水管52將單級濾芯(第一濾芯11)過濾處理后得到的功能水排出。

由于第一控制閥31的兩端分別與第二濾芯12和花灑相連，第二控制閥32分別與第二濾芯12和花灑相連，第三控制閥33的兩端分別與第三濾芯13和花灑相連，因此，從花灑排出的水為經過二級濾芯過濾或者三級濾芯過濾處理后的功能水，而第四控制閥34的兩端分別與第一濾芯11和出水管52相連，因此，從出水管52排出的水為經過單級濾芯過濾處理后的功能水。用戶可以通過切換第一控制閥31、第二控制閥32和第三控制閥33的開關，可以從花灑得到經過二級濾芯(第一濾芯11和第二濾芯12)或者三級濾芯(第一濾芯11、第二濾芯12和第三濾芯13)過濾處理的功能水，可以通過切換第四控制閥34的開關，從出水管52得到經過單級濾芯(第一濾芯11)過濾處理后的功能水。

由此，通過設置第一控制閥31、第二控制閥32、第三控制閥33和第四控制閥34，可以實現單級濾芯過濾、二級濾芯過濾和三級濾芯過濾的切換，該清洗護理裝置100的結構簡單，裝拆方便，水路切換容易，使用可靠性高。

另外，根據本實用新型的一個實施例，清洗護理裝置100還包括排水管54，排水管54上設有排水閥55，排水管54的一端與進水管51導通且在溫度檢測器53檢測到進水管51的進水溫度在預定溫度范圍之外時排出進水管51的水。

具體地，排水管54的一端與進水管51連通，排水管54上設有與控制器相連的排水閥55，排水閥55可以控制排水管54的通斷，當從進水管51進入清洗護理裝置100的原水的溫度過高或者過低時，排水閥55打開，從進水管51進來的原水不進入濾芯10內、直接從排水管54排出；當從進水管51進入清洗護理裝置100的原水的溫度在預定溫度范圍內時，原水通過進水管51進入濾芯10內進行過濾以供用戶使用，為用戶提供溫度適宜的功能水，用戶體驗好。

由此，通過在進水管51上設置溫度檢測器53，系統可以根據水溫控制排水閥55的通斷，為用戶提供溫度適宜的功能水，用戶體驗好。排水管54可以將不經濾芯10處理的原水排出清洗護理裝置100外，方便排水，通過在清洗護理裝置100外采用專門的排水管54，可以使系統更加衛生，經過濾芯10過濾后的功能水與原水不會受到交叉影響，更加安全、衛生，用戶體驗好。

在本實用新型的一些具體示例中，排水管54的另一端與出水管52導通。參照?qǐng)D4，排水管54的兩端分別與進水管51和出水管52導通，排水管54上設有排水閥55以控制排水管54的通斷，當從進水管51進入清洗護理裝置100的原水的溫度過高或者過低時，排水閥55打開，從進水管51進來的原水不進入濾芯10內、直接通過排水管54從出水管52排出；當從進水管51進入清洗護理裝置100的原水的溫度在預定溫度范圍內時，原水通過進水管51進入濾芯10內進行過濾以供用戶使用。

由此，通過將排水管54與出水管52相連，使原水可以從出水管52中排出，從而減少清洗護理裝置100的排水管54的長度和外部管路的數量，使得清洗護理裝置100的外觀結構更為整潔、美觀，并且安裝效果更為便利。

可選地，根據本實用新型的一個實施例，花灑具有大水噴水口、小水噴水口和噴霧口。由此，通過在花灑上設置大水噴水口、小水噴水口和噴霧口，然后通過花灑的內部結構或者清洗護理裝置100的水路調節方式等可以實現花灑的大水、小水和噴霧功能，從而滿足用戶對不同洗浴模式的需求，用戶體驗好。

在本實用新型的一些具體實施方式中，花灑與多個控制閥30中的一個相連，花灑為機械式花灑41，機械式花灑41可活動以調節大水噴水口、小水噴水口和噴霧口分別出水。例如，機械式花灑41內設有撥片，用戶可以通過撥動機械式花灑41上的撥動件，調整撥片在機械式花灑41內的位置，從而將集成水路20的出水口22與大水噴水口、小水噴水口或者噴霧口連通或斷開，進而實現大水、小水和噴霧功能的切換。

具體地，當用戶打開與機械式花灑41相連的控制閥30時，若撥片在機械式花灑41內的第一位置，集成水路20的出水口22與機械式花灑41的大水噴水口連通，若撥片在機械式花灑41內的第二位置，集成水路20的出水口22與機械式花灑41的小水噴水口連通，若撥片在機械式花灑41內的第三位置，集成水路20的出水口22與機械式花灑41的噴霧口連通，用戶通過手動調節撥片在機械式花灑41內的第一位置至第三位置，可以實現出水口22與大水噴水口、小水噴水口或噴霧口連通，從而實現機械式花灑41的大水、小水、噴霧功能。當然，本實用新型實施例的機械式花灑41的結構并不限于此，只要通過內部機械結構實現不同噴水模式的切換均屬于本實用新型所保護的范圍。

由此，該機械式花灑41的結構簡單，裝拆方便，可以通過機械式花灑41內部結構實現不同的噴水模式的切換，減少了清洗護理裝置100的部件數量，提高了生產效率，大大地降低了成本。

在本實用新型的另一些具體實施方式中，控制閥30包括至少三個，花灑為電控花灑42，電控花灑42通過電路控制大水噴水口、小水噴水口和噴霧口分別出水。例如，電控花灑42上可以設置不同噴水模式的開關按鈕，用戶可以根據需要按壓開關按鈕，實現不同噴水模式的切換。可選地，在與電控花灑42的連接管路上可以采用四芯管(三條水路和一條電路)，通過電路控制實現電控花灑42的不同噴水模式的切換。

由此，電控花灑42可以通過電路控制電控花灑42的大水噴水口、小水噴水口和噴霧口分別出水，從而實現電控花灑42的不同噴水模式的切換，從而滿足用戶對不同洗浴模式的需求，操作簡單，用戶體驗好。

具體地，在用戶家庭，被加熱后的熱水通過進水管51進入清洗護理裝置100內，經過溫度檢測器53(例如進水溫度探頭)進入集成水路20，然后進入濾芯10，通過三層過濾、除雜質、余氯、微生物和細菌。水路在第一控制閥31、第二控制閥32、第三控制閥33、第四控制閥34的作用下，實現單級濾芯過濾、二級濾芯過濾和三級濾芯過濾的切換。在進水管51路中，由排水閥55實現高低溫排、中溫洗的功能，在第三控制閥33的輸出管路中并聯有藥物添加組件80，從而實現藥物治療和藥液滋養或護理的作用。

由此，該清洗護理裝置100為用戶提供溫度適宜的功能水，經過濾芯10過濾后、并從出水管52排出的功能水可以用作嬰幼兒的洗浴用水，具體地，可以直接沖洗，也可以將水接到儲水容器內使用，而從花灑的噴水口排出的水可以用作婦女的護理用水，使用方便，從不同管路排出的功能水不會發生交叉，使用安全、衛生，該清洗護理裝置100可以解決人們?cè)谑跁r(shí)、因口腔出血而導致水中細菌對口腔的二次感染問題，可以為不同用戶提供潔凈的水源(滅菌、去氯)，可以為有婦科炎癥的女性提供清洗的無菌水、藥物水或殺菌水，可以用于輔助治療婦科炎癥，用戶體驗好。

下面結合多個實施例具體描述根據本實用新型實施例的清洗護理裝置100。

實施例一

如圖1所示，在本實施例中，清洗護理裝置100主要由三個濾芯10、集成水路20、三個控制閥30、機械式花灑41、進水管51、溫度檢測器53、出水管52、排水管54、藥物添加組件80和排水閥55組成。其中，濾芯10主要由依次串聯的第一濾芯11、第二濾芯12和第三濾芯13組成，集成水路20上設有一個進水口21和三個出水口22，控制閥30主要由第一控制閥31、第二控制閥32、第三控制閥33組成，其中，第一控制閥31的兩端分別與集成水路20的位于左側的出水口22(與第一濾芯11連通的出水口22)和出水管52相連，第二控制閥32的兩端分別與集成水路20的位于中間的出水口22(與第二濾芯12連通的出水口22)和出水管52相連，第三控制閥33的兩端分別與集成水路20的位于右側的出水口22(與第三濾芯13連通的出水口22)和機械式花灑41的進口端相連，并且第三控制閥33與機械式花灑41之間設有藥物添加組件80以向進入花灑之前的水添加藥物或者護理液，進水管51的一端與集成水路20的進水口21連通且進水管51上設有溫度檢測器53以檢測進水管51的進水溫度，排水管54的一端與進水管51連通且排水管54上設有排水閥55以控制排水管54的通斷。用戶可以通過手動調節機械式花灑41的噴水口的狀態(大水噴水口、小水噴水口和噴霧口)來實現不同的清洗模式的切換，可以通過調節第一控制閥31、第二控制閥32、第三控制閥33的開關，切換單級濾芯過濾、二級濾芯過濾和三級濾芯過濾模式，可以通過調節排水閥55的開關，實現清洗護理裝置100的高低溫排、中溫洗的功能。

實施例二

如圖2所示，在本實施例中，清洗護理裝置100主要由三個濾芯10、集成水路20、三個控制閥30、機械式花灑41、進水管51、溫度檢測器53、出水管52、排水管54、藥物添加組件80和排水閥55組成。其中，濾芯10主要由依次串聯的第一濾芯11、第二濾芯12和第三濾芯13組成，集成水路20上設有一個進水口21和三個出水口22，控制閥30主要由第一控制閥31、第二控制閥32、第三控制閥33組成，第一控制閥31的兩端分別與集成水路20的位于左側的出水口22(與第一濾芯11連通的出水口22)和出水管52相連，第二控制閥32的兩端分別與集成水路20的位于中間的出水口22(與第二濾芯12連通的出水口22)和出水管52相連，第三控制閥33的兩端分別與集成水路20的位于右側的出水口22(與第三濾芯13連通的出水口22)和機械式花灑41的進口端相連，并且第三控制閥33與機械式花灑41之間設有藥物添加組件80以向進入花灑之前的水添加藥物或者護理液，進水管51的一端與集成水路20的進水口21連通且進水管51上設有溫度檢測器53以檢測進水管51的進水溫度，排水管54的兩端分別與進水管51和出水管52連通且排水管54上設有排水閥55以控制排水管54的通斷。用戶可以通過調節機械式花灑41的噴水口的狀態(大水噴水口、小水噴水口和噴霧口)來實現不同的清洗模式的切換，可以通過手動調節第一控制閥31、第二控制閥32、第三控制閥33的開關，切換單級濾芯過濾、二級濾芯過濾和三級濾芯過濾模式，可以通過調節排水閥55的開關，實現清洗護理裝置100的高低溫排、中溫洗的功能。

實施例三

如圖4所示，在本實施例中，清洗護理裝置100主要由三個濾芯10、集成水路20、四個控制閥30、電控花灑42、進水管51、溫度檢測器53、出水管52、排水管54、藥物添加組件80和排水閥55組成。其中，濾芯10主要由依次串聯的第一濾芯11、第二濾芯12和第三濾芯13組成，集成水路20上設有一個進水口21和四個出水口22，控制閥30主要由第一控制閥31、第二控制閥32、第三控制閥33和第四控制閥34組成，第一控制閥31的兩端分別與集成水路20的從左至右、位于第二位置的出水口22(與第二濾芯12連通的出水口22)和電控花灑42的噴水口相連，第二控制閥32的兩端分別與集成水路20的從左至右、位于第三位置的出水口22(與第二濾芯12連通的出水口22)和電控花灑42的噴水口相連，第三控制閥33的兩端分別與集成水路20的從左至右、位于右側的出水口22(與第三濾芯13連通的出水口22)和電控花灑42的噴水口相連，第四控制閥34的兩端分別與集成水路20的位于左側的出水口22(與第一濾芯11連通的出水口22)和出水管52相連，并且第三控制閥33與電控花灑42之間設有藥物添加組件80以向進入電控花灑42之前的水添加藥物或者護理液，最終從電控花灑42的噴水口噴出溶有藥物或者護理液的護理水，進水管51的一端與集成水路20的進水口21連通且進水管51上設有溫度檢測器53以檢測進水管51的進水溫度，排水管54的一端與進水管51連通且排水管54上設有排水閥55以控制排水管54的通斷。用戶可以通過按壓電控花灑42的噴水模式的開關按鈕，選擇所需要的噴水模式(噴大水、噴小水、噴霧)，可以通過調節第一控制閥31、第二控制閥32、第三控制閥33和第四控制閥34的開關，切換單級濾芯過濾、二級濾芯過濾和三級濾芯過濾模式，可以通過調節排水閥55的開關，實現清洗護理裝置100的高低溫排、中溫洗的功能。

實施例四

如圖5所示，在本實施例中，清洗護理裝置100主要由三個濾芯10、集成水路20、四個控制閥30、電控花灑42、進水管51、溫度檢測器53、出水管52、排水管54、藥物添加組件80和排水閥55組成。其中，濾芯10主要由依次串聯的第一濾芯11、第二濾芯12和第三濾芯13組成，集成水路20上設有一個進水口21和四個出水口22，控制閥30主要由第一控制閥31、第二控制閥32、第三控制閥33和第四控制閥34組成，第一控制閥31的兩端分別與集成水路20的從左至右、位于第二位置的出水口22(與第二濾芯12連通的出水口22)和電控花灑42的噴水口相連，第二控制閥32的兩端分別與集成水路20的從左至右、位于第三位置的出水口22(與第二濾芯12連通的出水口22)和電控花灑42的噴水口相連，第三控制閥33的兩端分別與集成水路20的從左至右、位于右側的出水口22(與第三濾芯13連通的出水口22)和電控花灑42的噴水口相連，第四控制閥34的兩端分別與集成水路20的位于左側的出水口22(與第一濾芯11連通的出水口22)和出水管52相連，并且第三控制閥33與電控花灑42之間設有藥物添加組件80以向進入電控花灑42之前的水添加藥物或者護理液，最終從電控花灑42的噴水口噴出溶有藥物或者護理液的護理水，進水管51的一端與集成水路20的進水口21連通且進水管51上設有溫度檢測器53以檢測進水管51的進水溫度，排水管54的兩端分別與進水管51和出水管52連通且排水管54上設有排水閥55以控制排水管54的通斷。用戶可以通過按壓電控花灑42的噴水模式的開關按鈕，選擇所需要的噴水模式(噴大水、噴小水、噴霧)，可以通過調節第一控制閥31、第二控制閥32、第三控制閥33和第四控制閥34的開關，切換單級濾芯過濾、二級濾芯過濾和三級濾芯過濾模式，可以通過調節排水閥55的開關，實現清洗護理裝置100的高低溫排、中溫洗的功能。

根據本實用新型實施例的清洗護理裝置100的其他構成以及操作對于本領域普通技術人員而言都是已知的，這里不再詳細描述。

在本實用新型的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“長度”、“寬度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”“內”、“外”、“順時針”、“逆時針”、“軸向”、“徑向”、“周向”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括至少一個該特征。在本實用新型的描述中，“多個”的含義是至少兩個，例如兩個，三個等，除非另有明確具體的限定。

在本實用新型中，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”、“固定”等術語應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或成一體；可以是機械連接，也可以是電連接或彼此可通訊；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系，除非另有明確的限定。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。

在本實用新型中，除非另有明確的規定和限定，第一特征在第二特征“上”或“下”可以是第一和第二特征直接接觸，或第一和第二特征通過中間媒介間接接觸。而且，第一特征在第二特征“之上”、“上方”和“上面”可是第一特征在第二特征正上方或斜上方，或僅僅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”可以是第一特征在第二特征正下方或斜下方，或僅僅表示第一特征水平高度小于第二特征。

在本說明書的描述中，參考術語“一個實施例”、“一些實施例”、“示例”、“具體示例”、或“一些示例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或者特點包含于本實用新型的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不必須針對的是相同的實施例或示例。而且，描述的具體特征、結構、材料或者特點可以在任一個或多個實施例或示例中以合適的方式結合。此外，在不相互矛盾的情況下，本領域的技術人員可以將本說明書中描述的不同實施例或示例以及不同實施例或示例的特征進行結合和組合。

盡管上面已經示出和描述了本實用新型的實施例，可以理解的是，上述實施例是示例性的，不能理解為對本實用新型的限制，本領域的普通技術人員在本實用新型的范圍內可以對上述實施例進行變化、修改、替換和變型。
