本實用新型涉及蔬菜攪碎領域，特別是一種用于自動蔬菜攪碎消毒裝置。

背景技術：

現在，很多美食都會用到蔬菜末，例如酸菜包子，但是由于酸菜切末需要很長時間，由于酸菜的使用量很大，人們就會很費時費力，由于傳統的攪拌裝置需要人工配合工作，并且由于使用后不消毒就會有細菌產生，也會留有異味，因此設置本裝置是很有必要的。

技術實現要素：

本實用新型的目的是為了解決上述問題，設計了一種用于自動蔬菜攪碎消毒裝置。

實現上述目的本實用新型的技術方案為，一種用于自動蔬菜攪碎消毒裝置，包括圓形基座,所述圓形基座上表面設有圓形殼體，所述圓形殼體上表面設有圓形凹槽，所述圓形殼體上表面設有圓形蓋，所述圓形蓋內下表面矩形殼體，所述矩形殼體下表面設有圓形開口，所述矩形殼體內設有伸縮端通過圓形開口的一號微型氣缸，所述一號微型氣缸伸縮端上設有旋轉端向下的一號微型電機，所述一號微型電機旋轉端上設有旋轉刀，所述矩形殼體內設有微型消毒水箱，所述微型消毒水箱內設有微型泵，所述矩形殼體下表面設有矩形開口A，所述矩形開口A內嵌裝有噴頭，所述噴頭一端設有通過微型消毒水箱與微型泵相連的水管，所述圓形殼體內設有蓄電池，所述圓形殼體側表面設有控制器，所述蓄電池與控制器電性連接，所述控制器分別與一號微型氣缸、一號微型電機和微型泵電性連接。

所述圓形基座下表面設有摩擦墊。

所述圓形殼體側表面設有摩擦圈。

利用本實用新型的技術方案制作的一種用于自動蔬菜攪碎消毒裝 置，結構新穎，操作方便，有效將蔬菜切碎，并使用后消毒干凈，不會產生細菌。

附圖說明

圖1是本實用新型所述一種用于自動蔬菜攪碎消毒裝置的結構示意圖；

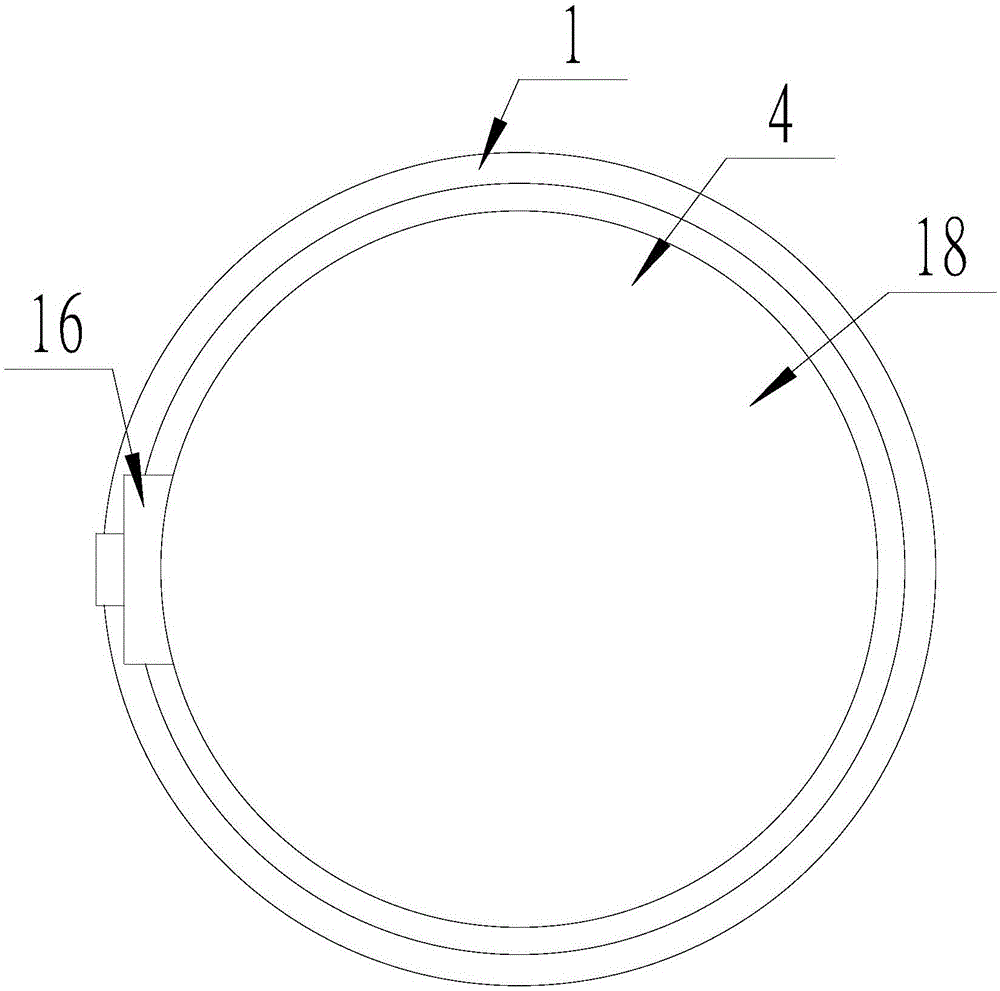

圖2是本實用新型所述一種用于自動蔬菜攪碎消毒裝置的俯視圖；圖中，1、圓形基座；2、圓形殼體；3、圓形凹槽；4、圓形蓋；5、矩形殼體；6、圓形開口；7、一號微型氣缸；8、號微型電機；9、旋轉刀；10、微型消毒水箱；11、微型泵；12、矩形開口A；13、噴頭；14、水管；15、蓄電池；16、控制器；17、摩擦墊；18、摩擦圈。

具體實施方式

下面結合附圖對本實用新型進行具體描述，如圖1-2所示，一種用于自動蔬菜攪碎消毒裝置，包括圓形基座(1),所述圓形基座(1)上表面設有圓形殼體(2)，所述圓形殼體(2)上表面設有圓形凹槽(3)，所述圓形殼體(2)上表面設有圓形蓋(4)，所述圓形蓋(4)內下表面矩形殼體(5)，所述矩形殼體(5)下表面設有圓形開口(6)，所述矩形殼體(5)內設有伸縮端通過圓形開口(6)的一號微型氣缸(7)，所述一號微型氣缸(7)伸縮端上設有旋轉端向下的一號微型電機(8)，所述一號微型電機(8)旋轉端上設有旋轉刀(9)，所述矩形殼體(5)內設有微型消毒水箱(10)，所述微型消毒水箱(10)內設有微型泵(11)，所述矩形殼體(5)下表面設有矩形開口A(12)，所述矩形開口A(12)內嵌裝有噴頭(13)，所述噴頭(13)一端設有通過微型消毒水箱(10)與微型泵(11)相連的水管(14)，所述圓形殼體(2)內設有蓄電池(15)，所述圓形殼體(2)側表面設有控制器(16)，所述蓄電池(15)與控制器(16)電性連接，所述控制器(16)分別與一號微型氣缸(7)、一號微型電機(8)和微型泵(11)電性連接；所述圓形基座(1)下表面設有摩擦墊(17)；所述圓形殼體(2)側表面設有摩擦圈(18)。

本實施方案的特點為，圓形基座上表面設有圓形殼體，圓形殼體上表面設有圓形凹槽，圓形殼體上表面設有圓形蓋，圓形蓋內下表面矩形殼體，矩形殼體下表面設有圓形開口，矩形殼體內設有伸縮端通過圓形開口的一號微型氣缸，一號微型氣缸伸縮端上設有旋轉端向下的一號微型電機，一號微型電機旋轉端上設有旋轉刀，矩形殼體內設有微型消毒水箱，微型消毒水箱內設有微型泵，矩形殼體下表面設有矩形開口A，矩形開口A內嵌裝有噴頭，噴頭一端設有通過微型消毒水箱與微型泵相連的水管，圓形殼體內設有蓄電池，圓形殼體側表面設有控制器，蓄電池與控制器電性連接，控制器分別與一號微型氣缸、一號微型電機和微型泵電性連接，結構新穎，操作方便，有效將蔬菜切碎，并使用后消毒干凈，不會產生細菌。

在本實施方案中，首先控制器開啟，整個裝置啟動。控制器用來控制裝置的啟動和關閉。蓄電池為一號微型氣缸、一號微型電機和微型泵提供電能。當整個裝置啟動后打開圓形蓋并將要攪碎的蔬菜投入圓形凹槽內并合上圓形蓋，此時一號微型氣缸啟動并推動一號微型電機到適當位置，此時一號微型電機啟動并帶動旋轉刀進行轉動，旋轉刀的轉動對蔬菜進行攪碎。當裝置需要清理時圓形蓋關閉，微型泵啟動并將微型消毒水箱內的消毒水經由水管送到矩形開口A處并通過噴頭將消毒水噴到圓形凹槽內壁上進行消毒。摩擦墊和摩擦圈起到防滑作用。

上述技術方案僅體現了本實用新型技術方案的優選技術方案，本技術領域的技術人員對其中某些部分所可能做出的一些變動均體現了本實用新型的原理，屬于本實用新型的保護范圍之內。
