本實用新型涉及一種便攜式葉片攪拌機。

背景技術：

現有便攜式滾筒式攪拌機一般用于攪拌砂漿或者除草用，結構簡單，容易變形，使用時會出現搖晃，不穩定。其刀片通過電焊固定在滾筒上，中間還要用鋼圈加固，同心度容易出現偏差，一旦偏差使用過程中機器會發生顫抖，并且當刀片磨損或電動機損壞，整個滾筒就得更換，成本高，維修必須專業技術人員用專用工具才能完成，難度大。

技術實現要素：

本實用新型要解決的技術問題，在于提供一種便攜式葉片攪拌機，其操作簡單，不易變現，穩定性強，另外，耐磨損，使用壽命長，當刀片損壞時只要更換損壞部件，無需整個滾筒更換，大大降低使用成本。

本實用新型是這樣實現的：

一種便攜式葉片攪拌機，所述便攜式葉片攪拌機包括一長型手柄、一V型支架、一限位桿、一固定橫桿、一擋泥板，以及一滾筒，所述長型手柄與V型支架的閉合端相接，所述限位桿和固定橫桿上下架設在所述V型支架上，所述滾筒架設在V型支架的開口處，所述擋泥板固定在固定橫桿上，并位于滾筒的上方，所述限位桿向外延伸出一限位部；

所述滾筒包括兩個圓形限位板、復數片弧形刀片板以及一電機，所述復數片弧形刀片板圍設成一圈，形成一滾筒本體，且相鄰弧形刀片板之間通過螺絲相互固定，所述電機設置在滾筒本體內，所述兩個圓形限位板分別設置在滾筒本體的兩側，并通過螺絲固定在滾筒本體上，各所述弧形刀片板上均設置有復數刀片，各所述刀片與對應弧形刀片板一體成型。

進一步地，所述弧形刀片板為五個。

進一步地，所述弧形刀片板為工業不銹鋼弧形刀片板。

本實用新型的優點在于：

本實用新型可用于攪拌砂漿或除草，擋泥板的設置可以防止攪拌機工作時的雜物飛濺，限位桿和限位部的設置可防止擋泥板翻轉；長型手柄與V型支架的設置使得便攜式葉片攪拌機整體穩定性好，不易變形，更好操作。滾筒本體外為五個工業不銹鋼片制成的弧形刀片板，弧形刀片板與其上設置的刀片一體成型，硬度強，且耐磨耐用。五個弧形刀片板通過螺釘固定，不會出現偏差，使用過程中機器不會發生顫抖，穩定強。當刀片磨損或者電動機損壞了，只需單獨更換對應的弧形刀片板或者電機即可，大大降低成本，同時，更換過程簡單，一般人員就可以維修更換。

【附圖說明】

下面參照附圖結合實施例對本實用新型作進一步的說明。

圖1是本實用新型的結構示意圖。

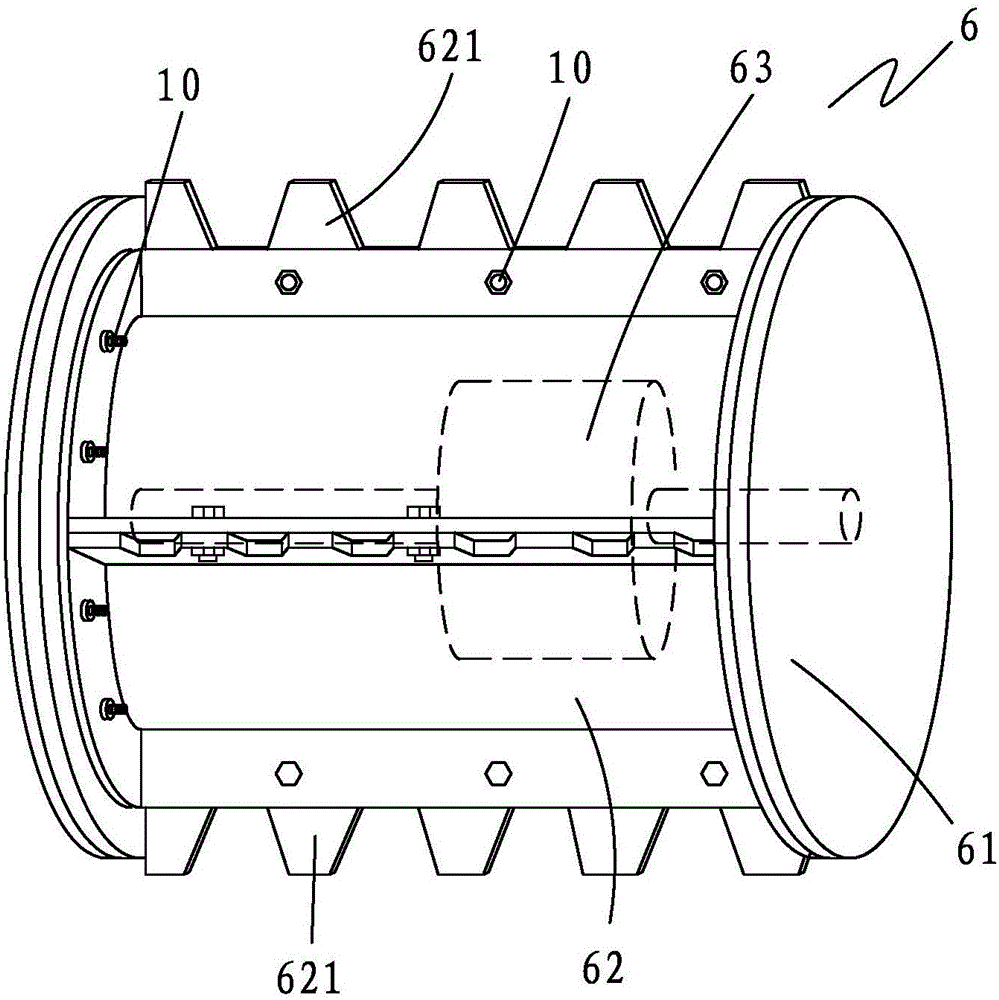

圖2是本實用新型滾筒的局部示意圖。

【具體實施方式】

請參閱圖1和圖2所示，對本實用新型的實施例進行詳細的說明。

如圖1和圖2所示，本實用新型所涉及的一種便攜式葉片攪拌機，所述便攜式葉片攪拌機包括一長型手柄1、一V型支架2、一限位桿3、一固定橫桿4、一擋泥板5，以及一滾筒6，所述長型手柄1與V型支架2的閉合端相接，所述限位桿3和固定橫桿4上下架設在所述V型支架2上，所述滾筒6架設在V型支架2的開口處，所述擋泥板5固定在固定橫桿4上，并位于滾筒6的上方，所述限位桿3向外延伸出一限位部31；

所述滾筒6包括兩個圓形限位板61、復數片弧形刀片板62以及一電機63，所述復數片弧形刀片板62圍設成一圈，形成一滾筒本體，且相鄰弧形刀片板62之間通過螺絲10相互固定，所述電機63設置在滾筒本體內，所述兩個圓形限位板61分別設置在滾筒本體的兩側，并通過螺絲10固定在滾筒本體上，各所述弧形刀片板62上均設置有復數刀片621，各所述刀片621與對應弧形刀片板62一體成型。

所述弧形刀片板62為五個。所述弧形刀片板62為工業不銹鋼弧形刀片板。

本實用新型可用于攪拌砂漿或除草，擋泥板5的設置可以防止攪拌機工作時的雜物飛濺，限位桿3和限位部31的設置可防止擋泥板5翻轉；長型手柄1與V型支架2的設置使得便攜式葉片攪拌機整體穩定性好，不易變形，更好操作。滾筒本體由五個工業不銹鋼片制成的弧形刀片板62構成，弧形刀片板62與其上設置的刀片621一體成型，硬度強，且耐磨耐用。五個弧形刀片板62之間通過螺釘10固定，不會出現偏差，使用過程中機器不會發生顫抖，穩定強。當刀片磨損或者電動機損壞了，只需單獨更換對應的弧形刀片板或者電機即可，大大降低成本，同時，更換過程簡單，一般人員就可以維修更換。

雖然以上描述了本實用新型的具體實施方式，但是熟悉本技術領域的技術人員應當理解，我們所描述的具體的實施例只是說明性的，而不是用于對本實用新型的范圍的限定，熟悉本領域的技術人員在依照本實用新型的精神所作的等效的修飾以及變化，都應當涵蓋在本實用新型的權利要求所保護的范圍內。
