本實用新型涉及環保油煙凈化設備，尤其是一種立式多層氣液混合式油煙凈化器。適用于酒店賓館、餐飲業、學校、工廠、機動車尾氣處理、汽柴油發電機組的尾氣凈化處理。

背景技術：

市場上常用油煙凈化設備有以下幾大類：一是機械式，常見的有離心式（旋風除塵）、濾網式、隔板式等。經過一級金屬過濾網過濾大的油滴和液滴；再進入二級過濾棉，過濾除去中等粒徑的油霧，從而達到凈化油霧的作用。二是濕式，主要是利用水噴淋（水簾）的方式對煙氣中的油霧進行過濾處理。這種方式對較大油霧顆粒去除率高，小顆粒去除率低，由于油煙霧滴的疏水性，在該裝置洗滌水中需加入各種表面活性劑、乳化劑等改善油水混合性能，可去除一些溶于水的有害氣體、異味，實現火煙、油煙一并處理。三是靜電式（等離子），靜電油煙凈化器是利用陰極在高壓電場中發射出來的電子，以及由電子碰撞空氣分子而產生的負離子來捕捉油煙粒子，使油煙粒子帶電，再利用電場的作用，使帶電油煙粒子被陽極所吸附，以達到除油煙的目的。四是復合式，主要是用靜電式油煙凈化設備再組合濕式或活性碳、機械式等。此種方式是多種油煙凈化方式的結合，通過將各種功能油煙凈化機組合到一起使用，凈化效率較高。濕式常見產品有運水煙罩、噴淋箱等。傳統的運水煙罩吸收不完全，氣液混合不均勻，凈化效果不理想，并且容易堵塞，以致濕式凈化設備應用逐步減少。查閱中國專利文獻，CN00109069.0公開了一種立式全能氣體射流引力吸油煙機。采用立式機身，氣體射流引力排煙結構和循環水噴淋油煙凈化裝置，由機殼，風機、排煙管所組成，其特征是機殼呈立式，機殼上端設有排煙管，機殼下端內設有承油盤，盤中設有氣體射流管，離心風機位于承油盤下，風機出氣口和射流管下口相通，風機進氣口連通機殼內的進氣管道與集油導流盒，在機殼底端，烹飪器具(鍋)下的位置采氣，在進氣管道上設有射流轉換閥門，機殼下部左右設有吸油煙口，機殼外兩側，設有油煙分離凈化裝置。無煙罩設計，低位安裝，烹飪操作無障礙。這種吸油煙機限于廚房使用，主要是解決電機風扇粘油需常清洗的問題。

技術實現要素：

本實用新型要解決的技術問題是，大大提高濕式油煙凈化設備的凈化效果，提供一種應用廣泛、凈化效果好的油煙凈化器。

本實用新型的技術方案是：立式多層氣液混合式油煙凈化器，包括凈化器外殼，凈化器外殼頂部設有通氣口，下部設有排污口與排污閥，靠下部一側設有油煙入口，凈化液循環槽通過管道與凈化器外殼下部、上部分別連通構成回路；凈化器外殼內設有復數層開有通孔的塔盤，塔盤上部設有復數個收集油煙的泡罩。

泡罩為圓形或方形，從外到內設有三層，分別為泡罩外殼、氣液中盒、氣液內盒，中心為煙氣通道，氣體中盒頂部與外殼連接，底部與塔盤連接，中盒壁上開有無數個通氣孔，泡罩頂部有固定螺絲將泡罩固定。煙氣從煙氣通道進入后經通氣孔、再經泡罩外殼底部的氣體鋸齒出口排出。

凈化器外殼內正對油煙入口處設有阻截扇。

本實用新型具有以下積極效果：復數層塔盤與泡罩的設計，使得凈化器內的煙氣與頂層注入的液體充分混合，氣液不偏流，吸收完全，凈化徹底；由于采用機械分離和凈化液吸收的雙重處理，凈化效果好；采用立式多層混合凈化，適用于各種介質的凈化，應用范圍廣泛。

附圖說明

圖1是本實用新型結構示意圖；

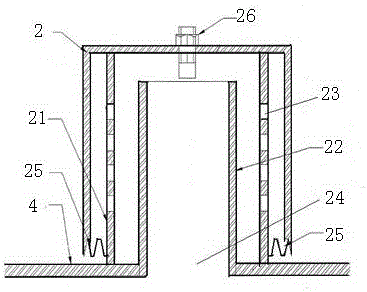

圖2是本實用新型內部泡罩的結構示意圖。

圖中：1出口，2泡罩，3凈化液入口管，4塔盤，5阻截扇，6凈化液出口閥，

7自來水閥，8凈化液循環槽，9水泵，10降液管，11凈化器外殼，12油煙入口，13排污閥，21氣液中盒，22氣液內盒，23通氣孔，24氣液通道，25鋸齒形氣液出口，26固定螺絲。

具體實施方式

下面結合附圖對本實用新型作詳細說明。

圖1所示為立式多層氣液混合式油煙凈化器，包括凈化器外殼11，凈化器外殼11頂部設有通氣口1，下部設有排污口與排污閥13，靠下部一側設有油煙入口12，油煙入口12連通帶風機的煙管。凈化液循環槽8通過管道與凈化器外殼11下部、上部分別連通構成回路；凈化器外殼11內設有復數層開有通孔10的塔盤4，塔盤4上部設有復數個收集油煙的泡罩2。凈化液循環槽8頂部有自來水管及水量調節閥7，凈化器外殼11下部的凈化液出管裝有凈化液出口閥6連接凈化液循環槽8上部，凈化液循環槽8底部的出水管連接一水泵9后再連接凈化器外殼11上部。凈化器外殼11及凈化液循環槽8都設置在地面或底板上。凈化器外殼11內正對油煙入口12處設有阻截扇5。阻截扇5可攔截大顆粒雜物，大顆粒雜物受攔截后直接掉入外殼底部。

凈化器外殼11為圓筒形，外殼11內設置塔盤2-20層，塔盤4開有復數個通孔10；小型凈化器設2-4層塔盤，每層塔盤設泡罩1-3個；大型凈化器設4-20層塔盤，每層塔盤4設泡罩3-20個。

圖2所示泡罩2為圓形或方形，從外到內設有三層，分別為泡罩外殼、氣液中盒21、氣液內盒22，泡罩2中心為煙氣通道24，氣液中盒21頂部與外殼連接，底部與塔盤4連接，氣液中盒壁上開有無數個通氣孔23，泡罩頂有固定螺絲26將泡罩固定。泡罩外殼底部開有鋸齒形氣液出口25。煙氣從氣液通道24進入后經通氣孔23、經泡罩外殼底部的鋸齒形氣液出口25排出，再往上進入上層泡罩2內。

安裝使用方法：帶風機的油煙收集管連接凈化器外殼11的油煙入口12，凈化液循環槽8內加入凈化劑，并打開自來水閥7和水泵9，凈化液從頂部注入凈化器外殼11內，油煙氣體從凈化器下部往上竄入，大顆粒雜物被阻截扇5攔截掉下，其他煙氣由下往上經過復數層泡罩2和塔盤4與上部注入的凈化液充分混合得到凈化，混合液及渣從塔盤4上的通孔10中落下，混合液從下部側面的排水管經凈化液出口閥6流入凈化液循環槽8，渣滓掉落到圓弧底從排污閥13排出。

本實施方式是對技術方案的說明，并不限定本專利申請的保護范圍，凡利用本實用新型技術方案，任何不經過創造性勞動做出的變化或等效替換，都被本實用新型所涵蓋。
