本實用新型屬于粉塵處理技術領域，涉及一種粉塵處理系統。

背景技術：

電發熱絲在彎管和車管加工過程中，會產生大量的粉塵，這些粉塵飄散在空氣中，如不處理將會污染車間的環境，危害操作人員的健康，如果直接抽出車間外部，將會污染空氣。為此，很有必要設計一種粉塵處理系統，以對飄散在空氣中的粉塵進行凈化。

技術實現要素：

本實用新型的目的是提供一種凈化效果好、結構簡單和制造成本低的粉塵處理系統。

為了解決上述技術問題，本實用新型采用的技術方案是：一種粉塵處理系統，包括風機和凈化房，所述風機的入口通過風管與電發熱絲加工設備的加工工位連接，所述風機的出口通過風管與所述凈化房的內部連接，所述凈化房上固定有罩蓋，該罩蓋上設有出風管，該出風管與所述罩蓋的內部接通，所述凈化房上所述罩蓋內設有若干個出口，每個所述出口套裝有一個濾袋，所述濾袋位于所述罩蓋內。

進一步的，所述罩蓋固定于所述凈化房的底部處，所述出口位于所述凈化房的頂面。

進一步的，所述出口的數量為五十個，這五十個出口呈五行十列布置。

進一步的，所述凈化房設有房門。

本實用新型有益效果：本實用新型的粉塵處理系統，其濾袋被罩蓋完全罩住，進入凈化房的含塵氣體先進行沉降預處理，再采用濾袋進行過濾處理，能充分凈化含塵氣體，凈化效果好，而且整體結構簡單和實用，造價低。

附圖說明

圖1是本實用新型實施例的粉塵處理系統的結構示意圖。

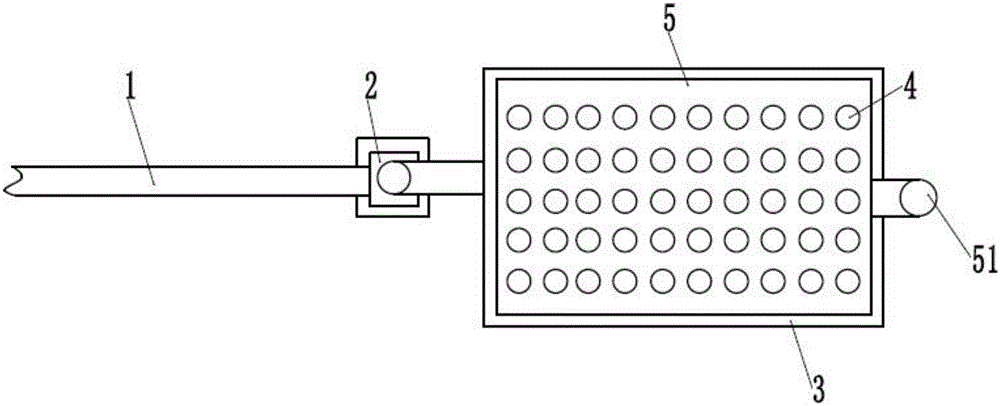

圖2是圖1的俯視圖。

附圖標記說明：

風管1、風機2、凈化房3、濾袋4、罩蓋5；

房門31；

出風管51。

具體實施方式

下面將結合本實用新型的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

如圖1和圖2所示，本實施例的一種粉塵處理系統。該粉塵處理系統包括風機2、安裝有房門31的凈化房3。風機2的入口通過風管1與電發熱絲的彎管機、車管機的加工工位連接，風機2的出口通過風管1與凈化房3的內部連接。凈化房3的頂部固定有一個罩蓋5，該罩蓋5上安裝有出風管51，該出風管51與罩蓋5的內部接通。凈化房3的頂面罩蓋5內加工有五十個出口，這五十個出口呈五行十列布置，每個出口套裝有一個濾袋4，濾袋4位于罩蓋5內。

本實用新型的粉塵處理系統，風機2將含粉塵的氣體抽入凈化房3內，一部分較粗大的粉塵在重力的作用下沉降在凈化房3的底部，實現預處理，含微小粉塵的氣體進入濾袋4內，經濾袋4過濾后，粉塵被過濾掉，潔凈的氣體進入罩蓋5從出風管51排出外部。

本實用新型的粉塵處理系統，整體結構簡單和實用，造價低，能先進行預處理再進行過濾處理，充分凈化含塵氣體，凈化效果也好。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
