本實用新型涉及一種分析用固體顆粒物研磨成粉并自動出料的裝置。

背景技術：
：

目前，煤礦、電力、礦山、冶金中的煤炭、礦石分析用研磨粉碎機，均為人工將待研磨的樣品裝入研磨缽中，蓋上研磨缽蓋裝到粉碎機上壓緊，啟動粉碎機開始研磨，研磨一定時間后，人工取出研磨缽打開，清理出研磨好的樣品裝瓶以便后述化驗分析。該類型粉碎機裝置有以下缺陷：1、由于受研磨缽容積限制，一次研磨樣品的量受限制，一般為100g、150g、200g、400g；2、由于研磨好的樣品需要人工清理裝瓶(一般為小于0.2mm的粉末)，不可避免的出現拋灑滴漏，這樣一方面影響分析精度，另一方面污染環境；3、由于樣品在研磨缽中長時間研磨(沖擊研磨)會形成一定的餅裝物，為不影響分析結果，這就需要人工將餅裝物打散，而這在全自動制樣中(也叫無人值守制樣系統)，是無法實現的。這些缺點將會不同程度的影響煤炭、電力、礦山、冶金等行業中相關樣品的分析。

技術實現要素：
：

本實用新型提供一種可連續給料，連續出料，自動裝瓶，不損失樣品、不結餅的分析用固體顆粒物研磨成粉并自動出料的裝置。

本實用新型采用如下技術方案：一種分析用固體顆粒物研磨成粉并自動出料的裝置，包括設有進料斗的機架，還包括研磨缽、聚料缽、偏心錘、連接套、支撐彈簧、研磨缽底板、彈性聯軸器、電機、下穩定彈簧、連接軟管以及振動面板，所述機架的進料斗通過連接軟管與研磨缽相連，研磨缽設置在聚料缽上，聚料缽設置在振動面板上，振動面板通過支撐彈簧彈性支承于機架上，連接套固定連接在振動面板的下端，偏心錘轉動地置于連接套內，電機的轉軸通過彈性聯軸器與偏心錘相連，電機通過下穩定彈簧彈性支 承于機架上，且下穩定彈簧與支撐彈簧相垂直。

進一步地，所述機架內壁上設有支撐板，振動面板通過支撐彈簧彈性支承于該支撐板上，且支撐彈簧垂直于支撐板。

進一步地，支撐板上固定連接有第一連接桿，振動面板的下端設有第二連接桿，所述第一連接桿與第二連接桿之間連接有上穩定彈簧。

進一步地，所述上穩定彈簧與下穩定彈簧相平行。

進一步地，所述研磨缽包括進料管、研磨缽沖擊環、研磨缽沖擊塊、調節螺桿、研磨缽底板以及設有研磨腔的研磨缽缽體，所述研磨缽底板通過調節螺桿與研磨缽缽體相連，且研磨缽底板蓋合于所述研磨腔上，進料管連接于研磨缽缽體上且與所述研磨腔相連通，研磨缽沖擊塊設于研磨腔內，研磨缽沖擊環套設于研磨缽沖擊塊上。

本實用新型具有如下有益效果：本實用新型分析用固體顆粒物研磨成粉并自動出料的裝置，是在研磨缽缽體與研磨缽底板間預留一間隙(按出料粒度要求的大小)，使符合要求粒度的樣品及時排出研磨缽,不符合要求粒度的樣品，繼續研磨，直到符合要求排出研磨缽；本實用新型裝置可以連續給料，不受研磨缽容積限制；樣品排出研磨缽?fù)ㄟ^聚料缽、軟管與裝樣瓶相連，不漏樣，不污染環境，可大大改善工作環境；樣品排出及時，達到粒度要求的樣品能及時排出，不過份研磨，不結餅提高研磨效率；由于樣品是通過符合要求粒度的孔隙排出的，可以保證制出的樣品符合粒度要求。

附圖說明：

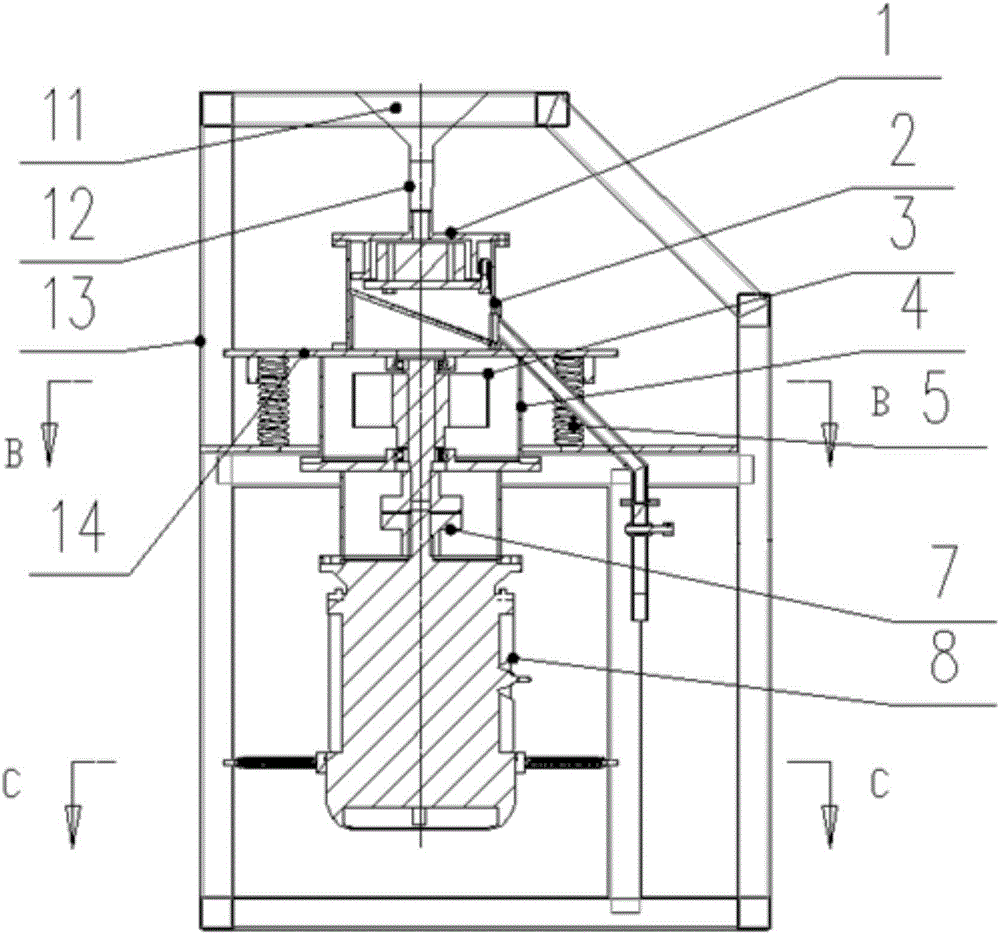

圖1為本實用新型剖視結構圖。

圖2為圖1沿線A-A剖視結構圖。

圖3為圖2沿線B-B剖視結構圖。

圖4為圖2沿線C-C剖視結構圖。

圖5為本實用新型中研磨缽的剖視結構圖。

具體實施方式：

如圖1至圖4，本實用新型一種分析用固體顆粒物研磨成粉并自動出料的裝置，包 括研磨缽1、聚料缽2、偏心錘3、連接套4、支撐彈簧5、研磨缽底板106、彈性聯軸器7、電機8、下穩定彈簧10、連接軟管12、振動面板14以及設有進料斗11的機架13，機架13的進料斗11通過連接軟管12與研磨缽1相連，研磨缽1設置在聚料缽2上，聚料缽2設置在振動面板14上，振動面板14通過支撐彈簧5彈性支承于機架13上，連接套4固定連接在振動面板14的下端，偏心錘3可轉動地置于連接套4內，電機8的轉軸通過彈性聯軸器7與偏心錘3相連，電機8通過下穩定彈簧10彈性支承于機架13上，且下穩定彈簧10與支撐彈簧5相垂直。

本實用新型為便于固定安裝振動面板14，在機架13內壁上設有支撐板130，振動面板14通過支撐彈簧5彈性支承于該支撐板130上，且支撐彈簧5垂直于支撐板130。在支撐板130上設有用于安裝連接套4的通孔，連接套4穿過該通孔固定連接在振動面板14的下端。

在支撐板130上固定連接有第一連接桿131，振動面板14的下端設有第二連接桿142，第一連接桿131與第二連接桿142之間連接有上穩定彈簧9。上穩定彈簧9垂直于支撐彈簧5且與與下穩定彈簧10相平行。

如圖5，本實用新型中的研磨缽1包括進料管101、研磨缽沖擊環103、研磨缽沖擊塊104、調節螺桿105、研磨缽底板106以及設有研磨腔100的研磨缽缽體102，研磨缽底板106通過調節螺桿105與研磨缽缽體102相連，且研磨缽底板106蓋合于研磨腔100上，進料管101連接于研磨缽缽體102上且與所述研磨腔100相連通，研磨缽沖擊塊104設于研磨腔100內，研磨缽沖擊環103套設于研磨缽沖擊塊104上。

固體顆粒物在研磨缽1內通過研磨缽沖擊塊104，研磨缽沖擊環103與研磨缽缽體102相互撞擊將固體顆粒物打成粉末，符合要求粒度的粉末(粒度大小為研磨缽缽體102與研磨缽底板106間預留的間隙)，由于研磨缽沖擊塊104，研磨缽沖擊環103不斷的沖擊、振動，粉末通過磨缽缽體102與研磨缽底板106間預留的間隙進入到聚料缽2中，然后再通過排料管裝瓶。

本實用新型中的下穩定彈簧10以及上穩定彈簧9能夠一方面可以提高設備的沖擊力，另一方面可以增加設備的穩定性。

以上所述僅是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下還可以作出若干改進，這些改進也應視為 本實用新型的保護范圍。
