本發明涉及一種借助吸入氣流從地板吸收污垢和/或灰塵的吸塵器的吸嘴，其具有殼體、形成在殼體內部的吸入室、用于引導吸入氣流且通到吸入室中的吸入通道以及形成作為吸入室的底側開口的吸入口。

背景技術：

實際中已知吸氣嘴，其稱為附件、也簡稱為吸嘴或者根據使用目的稱為硬地板吸嘴或者地毯吸嘴，而且這些吸嘴通常與吸塵器一起用于從地板吸收污垢和/或灰塵。具有這類吸嘴的吸塵器通常具有一個基體外殼，在該基體外殼中設置有用于形成吸入氣流的電動抽氣發動機。該吸嘴通常通過靈活的吸入軟管和/或操縱管而流體密封地與吸塵器相連。在吸塵機器人中，一般將吸嘴集成在基體外殼本身中。在吸嘴上設置有多個用于使污垢和/或灰塵從地板上脫離的刷排或類似物。這樣從地板上脫離的灰塵和/或污垢由吸入氣流攜帶并且至少在設置于基體外殼中的灰塵收集腔中在灰塵過濾袋中分離。

從地板上待清除的污垢或灰塵根據各種顆粒大小區分為粗顆粒和細粉塵。在現有技術中，一方面已知針對粗顆粒的吸收而優化的吸嘴，而另一方面還設計了用于特別好地吸收細粉塵的吸嘴。例如硬地板吸嘴通常不設置用于抽吸粗顆粒，而還存在其他的吸嘴，這些吸嘴能夠人工地借助于腳踏式開關在粗顆粒吸收和細粉塵吸收之間轉換。通過腳踏式開關的操作通常使刷排從吸嘴中伸出，通過該刷排使吸嘴相對于地板的間距增大，從而可以更好地吸收或吸入粗顆粒。但是，現有技術中已知的吸嘴僅能滿足相對立且相反的要求(即，要么用于粗顆粒吸收要么用于細粉塵吸收)，或者必須由使用者在不同的運行模式之間手動地切換。

技術實現要素：

由此出發，本發明的目的在于說明一種用于吸收污垢和/或灰塵的吸嘴，該吸嘴對于不同的顆粒大小是通用的并且特別是具有能夠特別好地吸收粗顆粒的特征。該吸嘴既能夠吸收粗顆粒也能夠吸收細粉塵，而為此不必手動地切換吸嘴的運行模式。此外符合預期的是，這類吸嘴的特征在于:小的推進力和/或較低的噪聲污染。

本發明的目的通過獨立權利要求中所述的特征得以實現。有利的設計在從屬權利要求中說明。

相應地，該目的通過一種借助吸入氣流從地板吸收污垢和/或灰塵的吸塵器的吸嘴得以實現，該吸嘴具有殼體、形成在殼體內部的吸入室、用于引導吸入氣流并且通到吸入室中的吸入通道和形成作為吸入室的底側開口的吸入口，其中，吸入口具有一個中央吸入口區段以及兩個位于中央吸入口區段兩側的側面吸入口區段，而且中央吸入口區段這樣設計，即，中央吸入口區段的寬度由吸入通道朝向吸嘴的正面增大而且中央吸入口區段的高度由吸入通道朝向吸嘴的正面以≥6°且≤10°的角度下降。

本發明的一個重點在于吸入口向中央吸入口區段以及兩個側面吸入口區段中的分布，從而特別是通過側面吸入口區段分出用于吸收細粉塵的區域并且特別是通過中央吸入口區段分出用于粗顆粒的區域。通過中央吸入口區段的上述設計(該中央吸入口區段具有由吸入通道朝向吸嘴的正面逐漸增大的寬度，例如具有以俯視圖看為V形的設計，并且具有以≥6°且≤10°的角度下降的高度)可以以有利的方式在推進過程中引開粗顆粒，即，粗顆粒額外地相對于氣流方向機械式地輸送到吸入通道。除了這類“漏斗效應(Trichtereffekt)”之外，中央吸入口區段由于其下降的高度也起到流體分散器的作用，從而與現有技術中已知的設計相比實現了本質上更好的粗顆粒吸收。通過側面吸入口區段和中央吸入口區段流過的吸入氣流在吸入通道的區域中相互匯合，具有從地板上吸收的污垢或灰塵的吸入氣流由此處例如通過連接套筒從吸嘴中引導出。以上提及的用于描述吸嘴的各 部分的布置的術語是基于這樣的吸嘴的位置和取向，比如其在運行狀態下在抽吸地板時存在的狀態，其中，吸嘴放置在地板上并且在地板上運動。

根據吸嘴的一個優選的擴展方案，中央吸入口區段的寬度直線式地、以階梯狀和/或曲線形的方式增大，中央吸入口區段的高度直線式地、以階梯狀和/或以曲線形的方式下降和/或高度以8°的角度下降。在8°的角度條件下與直線式下降的高度相結合已證明是特別有利的。

根據另一個優選的擴展方案，吸嘴具有用于聲音屏障的裝置，該用于聲音屏障的裝置在中央吸入口區段中沿吸入氣流方向設置在吸嘴的正面與吸入通道之間。根據進一步優選的擴展方案，設置有前側的流體密封件，該前側的流體密封件實施和設計為，在吸嘴的正面上至少區段式地限定中央吸入口區段。特別是在中央吸氣口區段的開放形狀的情況下，可以通過設置用于聲音屏障的裝置和/或前側的流體密封件實現降低吸嘴的噪聲污染。用于聲音屏障的裝置和/或前側的流體密封件優選這樣設計和/或定尺寸，即，該吸嘴滿足環保設計條例(EU)第666/2013號針對吸塵器的規定和/或在地板吸嘴的抽吸運行過程中通過吸入氣流引起的響度不超過80dB(A)。

根據一個同樣優選的擴展方案中，前側的流體密封件分為兩部分，其中，用于聲音屏障的裝置設置在沿吸嘴的正面的兩部分之間。用于聲音屏障的裝置例如通過兩個約5cm長的刷排形成，這兩個刷排相互間以約30°錯開地設置在殼體上。在垂直于推進方向的延伸方向上，用于聲音屏障的裝置優選通過前側的流體密封件的各個部分從兩側這樣圍繞，即，降低或盡可能地防止由吸入通道朝向正面的直接聲音發射。

根據一個特別優選的擴展方案，側面吸入口區段分別通過由吸入通道向吸嘴的一側延伸的內側和外側的側面流體密封件限定，從而中央吸入口區段通過各個側面吸入口區段的內側的側面流體密封件限定。內側和外側的側面流體密封件基本上可以任意設置為用于吸入 氣流的密封，但是其中，優選將側面的流體密封件設計作為刷排的一排或者多排布設、密封唇和/或這些的組合。另外，側面的流體密封件可以至少成型為穿過殼體的一部分，例如穿過該殼體沿地板的方向突出的擋板或壁。內側和外側的側面流體密封件更優選在吸入通道和吸嘴的側面之間相互大致平行或基本上平行地延伸。

優選側面吸入口區段的橫截面(吸氣通道)在吸入通道的范圍內具有出口，該出口具有寬度為≤60mm、≤50mm、≤40mm、≤35mm、33mm，≥30mm或者≥20mm，其中，出口的高度優選為≤50mm、≤40mm、≤30mm、22mm，≥20mm或者≥10mm。在殼體的地面一側上，側面吸入口區段的入口的寬度為優選≤50mm、≤40mm、≤35mm、25mm，≥20mm或者≥10mm，其中，入口的高度優選為≤20mm、≤10mm、7.6mm，≥5mm或者≥2mm。在越小的寬度和/或高度的情況下可以實現越好的抽吸作用。更優選在兩個側面吸入口區段之間的吸入通道上形成空氣通路，通過該空氣通路吸入氣流≥45％和≤65％的部分流動通過中央吸入口區段。該空氣通路的開口寬度優選為25mm、30mm、32mm、37mm、40mm或45mm。中央吸入口區段在吸嘴正面上的寬度優選等于或近似等于吸嘴的寬度。吸入氣流在中央吸入口區段和側面吸入口區段之間這樣分布的情況下，可以實現細粉塵和粗顆粒的特別好的吸收。

更優選側面吸入口區段(吸氣通道)直線式地遠離吸入通道朝向地面或吸入室的一側延伸，但是其中同樣可能的是，吸入口區段(吸氣通道)以彎折的形式和/或曲線形地遠離吸入通道朝向地面的一側延伸。刷子或密封唇優選遠離殼體垂直地朝地板方向延伸并且設計為柔軟的，從而在沿常規的推進方向推進吸嘴的過程中，地板上的粗顆?；蚣?xì)粉塵通過刷子或密封唇而到達中央吸入口區段中和/或側面吸入口區段中。兩個內側的側面流體密封件優選限定了在吸入通道和中央吸入口區段之間的吸入氣流的通路。

根據另一個優選的設計設置為，前側的流體密封件能夠偏轉到吸入室中并且這樣定尺寸，即，前側的流體密封件能夠完全偏轉到吸入室中，而在此不會觸及內側的側面流體密封件。由此可以確保，前側的流體密封件在經過粗顆粒之后能夠不受阻礙地回收到未偏轉的 初始位置中。

根據另一個優選的設計，前側的流體密封件具有矩形的形狀，其中，在吸嘴放置在地板上的情況下，前側的流體密封件由殼體一直延伸到地板，在遠離側面的流體密封件和/或遠離殼體的側面上修圓，該前側的流體密封件具有由殼體向地板延伸的第一區域和與之相連的第二區域，其中，相對于第一區域，第二區域的特征為較低的強度，和/或前側的流體密封件在吸嘴放置在地板上的情況下在吸入室的方向上延伸地相對于地板的法線呈角度地設置(彎曲的含義)。優選前側的流體密封件在其未偏轉的狀態下以一定的角度在推進方向上這樣偏移的設置，即，在附近沒有吸入氣流的情況下以及僅通過吸嘴在推進方向上的推動，可以將中央吸入口區段外部的粗顆粒運送到中央吸入口區段中。還更優選這樣設計前側的流體密封件即，在前側的流體密封件和兩個內側的側面流體密封件之間分別形成間隙。該間隙優選延伸經過至少50mm。

原則上存在不同的可能性來設計用于聲音屏障的裝置。但是特別優選的是，用于聲音屏障的裝置具有V形或者半圓形的、朝吸嘴的背面敞開的形狀，和/或用于聲音屏障的裝置由塑料構成，和/或如果設置了前側的流體密封件，用于聲音屏障的裝置由相對于前側的流體密封件更硬的材料構成。根據另一個優選的設計，前側的流體密封件設計為多個吸入氣流的用于聲音屏障的裝置，其中，吸入氣流的用于聲音屏障的裝置沿著殼體的正面設置。在另一個優選的設計中，前側的流體密封件在吸入通道和殼體的正面之間與正面相間隔地設置或者在正面上設置在殼體的一個邊緣上，和/或相對于正面平行地延伸。

根據一個特別優選的擴展方案，吸入口和/或中央吸入口區段具有等腰三角形的形狀，其中，吸入通道優選在三角形的側邊之間的尖部的區域內通入這樣形成的吸入室中，中央吸入口區段由吸入通道延伸到等腰三角形的底邊并且側面吸入口區段沿著等腰三角形的各個側邊由吸入通道一直延伸到與尖部相對設置的等腰三角形的角。通過上述設計，由中央吸入口區段形成的粗顆粒區域在吸嘴的前進中基本上設置在通過側面吸入口區段形成的細粉塵區域之前，其中，側面吸 入口區段在尖部相對設置的等腰三角形的角上與中央吸入口區段相鄰。由此實現了以有利的方式至少在吸嘴的角區域中以及一直到吸嘴的正面的細粉塵吸收。

根據另一種優選的設計，兩個側面吸入口區段遠離吸入通道分別向吸嘴的一側延伸，使得兩個側面吸入口區段的縱向延伸方向之間的夾角α為45°≤α≤160°、優選90°≤α≤135°、特別優選夾角α等于或基本上等于135°，或者兩個側面吸入口區段由吸入通道沿曲線彼此遠離地延伸。如果兩個側面吸入口區段在吸入通道和吸嘴的一側之間直線式或近似直線式地延伸，例如沿著等腰三角形的側邊而設置的吸入口，那么中央吸入口區段優選具有等腰三角形的形狀，其底邊沿著吸嘴正面的方向而取向。

根據一個優選的擴展方案，吸入口具有一個另外的中央吸入口區段以及位于另外的中央吸入口區段兩側的兩個另外的側面吸入口區段，其中，中央吸入口區段和另外的中央吸入口區段由吸入通道沿相反的方向遠離地延伸，從而兩個側面吸入口區段和兩個另外的側面吸入口區段形成X狀的布局。這樣設計的吸嘴既可以在前進過程中也可以在后退過程中吸收粗顆粒。該吸嘴優選在前進中和在后退中對稱地、特別是鏡像對稱地設計。更優選吸入通道表示該設計的中點，中央吸入口區段和兩個側面吸入口區段以及特別是鏡像對稱相對的另外的中央吸入口區段和兩個另外的側面吸入口區段遠離該中點而延伸。在該設計中，代替手動地使在現有技術中已知的吸嘴繞180°旋轉，為了在前進以及后退中吸收粗顆粒，使用者可以單純地向前和向后地移動吸嘴。

附圖說明

隨后，參照附圖借助優選的實施方式進一步說明本發明。其中：

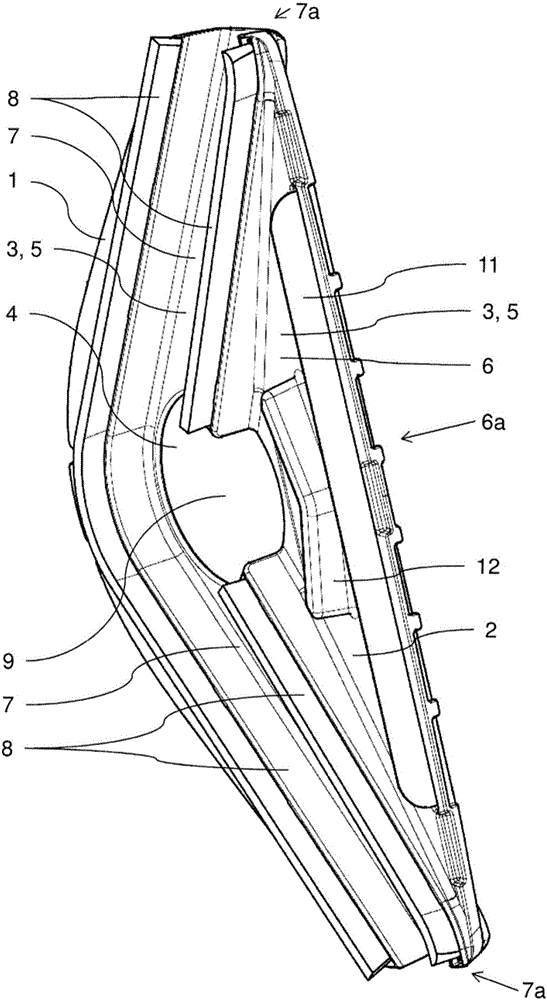

圖1以吸嘴的底視圖示出了根據本發明的一個優選實施方式的吸嘴，而且

圖2以立體視圖示出了根據圖1的吸嘴。

具體實施方式

根據本發明的一種優選實施方式，圖1和圖2示出了吸嘴、也稱為地板吸嘴的示意性底視圖。該吸嘴具有塑料構成的殼體1，在該殼體上在底側形成底部平板2。在底部平板2下方形成吸入室3，吸入通道4通入該吸入室中而且該吸入室作為底側的開口而形成吸入口5。如從圖1中能夠看出，底部平板2以及吸入口5具有等腰三角形的形狀，該等腰三角形的底邊6a沿推進方向表示吸嘴的正面。

吸入通道4與設置在殼體1的上側上的連接套筒(未示出)流體密封地連接。在該連接套筒上,操縱管和/或靈活的軟管可以與吸塵器的基體外殼流體密封地連接，在該基體外殼中設置有用于形成吸入氣流的電驅動抽氣發動機。在設置在基體外殼中的灰塵收集腔中，從待清潔的地板上由吸入氣流攜帶的污垢和/或灰塵能夠在灰塵過濾袋中分離。

吸入口5具有一個中央吸入口區段6以及位于該中央吸入口區段6兩側或從側面包圍該中央吸入口區段6的兩個側面吸入口區段7。側面吸入口區段7由吸入通道4線性地分別朝向等腰三角形的角7a延伸，從而兩個側面吸入口區段7的縱向延伸方向之間的夾角α為135°。通過內側和外側的側面流體密封件8流體技術地限定側面吸入口區段7。外側的側面流體密封件8由等腰三角形的各個角7a沿各個側邊延伸并且在部分限定了吸入通道4的兩個側邊之間以半圓形相互匯合。

相應地，吸嘴的整個背面通過外側的側面流體密封件8限定，這些側面流體密封件8主要配備作為刷排。內側的側面流體密封件8近似平行于外側的側面流體密封件8遠離吸入通道4這樣朝角7a的方向延伸，即，在兩個內側的側面流體密封件8之間的吸入通道4上形成了用于吸入氣流的空氣通路9。該空氣通路9現具有約32mm的寬度，而兩個側面吸入口區段7在吸入通道4的區域內分別具有約33mm的寬度。通過上述尺寸實現了，吸入氣流的約45％的部分由吸入通道4流動通過中央吸入口區段6，而約55％的剩余部分均勻地分布在兩個側面吸入口區段7上。

類似于吸入口5以及底部平板2，中央吸入口區段6具有等腰三角形的形狀，其中，兩個內側的側面流體密封件8流體密封地限定中央吸入口區段6的側邊。如上所述，在中央吸入口區段6的尖部上設置通向吸入通道4的空氣通路9，而與之相對地在底邊6a并且與吸嘴的正面重合地設置有用于至少局部密封中央吸入口區段6的前側的流體密封件11。

一方面，中央吸入口區段6的寬度以漏斗狀或V形的方式由吸入通道4直線式地向底邊6a或吸嘴的正面增大，其中，另一方面，中央吸入口區段6的高度由吸入通道4直線式地向底邊6a或吸嘴的正面以約8°的角度下降。由此中央吸入口區段6作為一類流體擴散器而起到作用，從而通過這樣設計的中央吸入口區段6能夠特別好地吸收粗顆粒。

前側的流體密封件11設計為柔軟的密封唇，從而粗顆粒可以經過該密封唇。處于中央吸入口區段6中的粗顆粒由吸入氣流攜帶并且穿過吸入通道4而吸入。前側的流體密封件11由底部平板2一直延伸到地板，但是其中，在前側的流體密封件11和吸嘴的角7a之間分別側面地形成近似50mm的縫隙。由此設計作為密封唇的前側的流體密封件11在經過粗顆粒時偏轉進入吸入室3中，而在此不會觸及內側的側面流體密封件8。

通過前側的流體密封件11已經降低了由吸入氣流而引起的噪聲污染的出現，而為了進一步降低噪聲污染設置有用于聲音屏障的裝置12，該裝置在圖1和2的圖示中設計為與殼體1一件式成型的、V形的條帶，該條帶由底部平板2朝地板取向，但在此不會觸及地板。在中央吸入口區段6中，這樣設計的、用于聲音屏障的裝置12在中央吸入口區段6中沿吸入氣流方向設置在形成吸嘴正面的底邊6a與吸入通道4之間。在未示出的可選設計中，用于聲音屏障的裝置12也可以設置在中央吸入口區段6的正面或者在吸嘴的正面上設置在前側的流體密封件11的部分之間。同樣地，前側的流體密封件11可以設計成通過在中央吸入口區段6的正面橫向于推進方向而前后設置的多個用于聲音屏障的裝置12。

前側的流體密封件11和用于聲音屏障的裝置12之間的間距約為15mm，而用于聲音屏障的裝置12和內側的側面流體密封件8之間的間距分別約為22mm。用于聲音屏障的裝置12也可以替代性地由兩個約5cm長的刷排組成，這兩個刷排在底部平板2上以約30°相互錯開地設置，以使得至少限制了由吸入通道4向吸嘴正面的直接的聲音發射。

通過上述中央吸入口區段的設計方案(該中央吸入口區段具有由吸入通道向吸嘴正面逐漸增大的寬度并且具有以≥6°且≤10°的角度逐漸下降的高度)實現了細粉塵以及粗顆粒的特別有效的吸收，而無需像在現有技術所已知的設計方案中需要在細粉塵和粗顆粒之間手動切換。另外，通過試驗證實的側面吸入口區段7的尺寸另外還實現了較高的流體速度以及較大的體積流量，這另外還促使了非常好且有效的細粉塵吸收。由于吸入口5具有相對較小的真空附著面積，因此上述設計方案的特征在于相對較小的推進力。另一方面，因?yàn)橹醒胛肟趨^(qū)段6與之相對地設計為敞開的，吸嘴另外還具有的特征在于非常有效的粗顆粒吸收，其中，由于用于聲音屏障的裝置12以及前側的流體密封件11僅產生較低的噪聲污染。

附圖標記列表

殼體 1

底部平板 2

吸入室 3

吸入通道 4

吸入口 5

中央吸入口區段 6

底邊 6a

側面吸入口區段 7

角 7a

側面流體密封件 8

空氣通路 9

前側的流體密封件 11

用于聲音屏障的裝置 12。
