本實用新型涉及一種中空纖維復合膜的成型裝置。

背景技術：

現有技術中，隨著我國工業化和城市化的進程的不斷深入，大量的工業和生活污染物排放到環境中，給水體帶來越來越嚴重的污染。惡化的水質危及工業生產和人們的健康，增加了整個社會獲取水資源的成本。目前水資源短缺已成為制約我國經濟和社會發展的重要因素。例如中國的淡水資源人均僅為世界平均水平的1/4、美國的1/5，已被列入全世界人均水資源13個貧水國家之一，是全球人均水資源最貧乏的國家之一。而且分布不均，大量淡水資源集中在南方，北方淡水資源只有南方水資源的1/4。有些城市因地下水過度開采，形成了幾百平方公里的大漏斗里。又由于工業廢水的排放，導致80％以上的地表水、地下水被污染。中國五大湖泊和七大水系全部中度以上污染，21％以上的監測斷面為劣V類水體；全國的40％的城市郊區地下水被污染，90％以上的城市水域污染嚴重。專家們警告：“20年后中國將找不到可飲用的水資源”。為此在各個領域，不論是市政公用用水還是工業企業，污水回用已經成為了非常緊迫和現實的工作。進入新世紀，國家把污水處理擺在戰略性高度的位置，國家環保總局環境規劃院預測，我國“十二五”和“十三五”時期廢水治理投入將分別達到1.05萬億元和1.39萬億元，污水回用資源化市場非常巨大。

近年來，膜生物反應器(MBR)由于具有以下特點而被廣泛應用于中水回用領域：

1.高效地進行固液分離，其分離效果遠好于傳統的沉淀池，出水水質良好，出水懸浮物和濁度接近于零，可直接回用，實現了污水資源化；2.膜的高效截留作用，使微生物完全截留在生物反應器內，實現反應器水力停留時間(HRT)和污泥齡(SRT)的完全分離，運行控制靈活穩定；3.由于MBR將傳統污水處理的曝氣池與二沉池合二為一，并取代了三級處理的全部工藝設施，因此可大幅減少占地面積，節省土建投資；4.利于硝化細菌的截留和繁殖，系統硝化效率高。通過運行方式的改變亦可有脫氨和除磷功能；5.由于泥齡可以非常長，從而大大提高難降解有機物的降解效率；6.反應器在高容積負荷、低污泥負荷、長泥齡下運行，剩余污泥產量極低，由于泥齡可無限長，理論上可實現零污泥排放；7.系統實現PLC控制，操作管理方便。

然而，由于MBR工藝中曝氣頻繁，通常膜絲存在強度不夠，斷絲較多的現象。另外，膜絲用于污水處理過程中，有時會由于泥沙，雜質等對膜絲的刮擦形成小的擦痕、裂紋或膜表層從中空繩上局部脫落，從而形成應力集中點，繼續曝氣抖動時，破損或裂痕會沿此應力集中點持續擴大，最終形成破裂或斷絲，造成嚴重的安全問題。

鑒于如上原因，有必要研究一種中空纖維復合膜的成型裝置，以解決現有技術中存在的問題。

技術實現要素：

考慮到至少一個上述問題而完成了本實用新型，并且本實用新型的一個目的在于提供一種中空纖維復合膜的成型裝置，其特征在于包括：

制膜液裝置，其容納有制膜液；

計量泵，其一端通過管道與制膜液裝置連接；

噴涂裝置，其通過管道與計量泵的另一端連接；

牽引裝置；以及

中空繩；

其中，該噴涂裝置為圓環形套筒，該套筒內表面具有微孔，中空繩一端穿過圓環形套筒與牽引裝置連接。

根據本實用新型另一方面，所述微孔為多個且均勻分布在所述套筒的內表面。

根據本實用新型另一方面，還包括與計量泵和牽引裝置連接的速度控制單元。

根據本實用新型另一方面，還包括凝膠浴固化裝置。

根據本實用新型另一方面，圓環形套筒長度為5-20cm，厚度為0.5-2cm,內徑為1-3mm。

根據本實用新型另一方面，微孔的形狀為條形或孔形。

根據本實用新型另一方面，所述中空繩的材料為尼龍、聚對苯二甲酸乙二醇酯或棉。

根據本實用新型另一方面，所述制膜液的材料包括聚偏二氟乙烯、聚砜、聚醚砜和聚丙烯腈。

與現有技術相比，本實用新型的有益效果在于：本實用新型裝置通過對涂覆工藝改進，加大計量泵速度可加強制膜液對繩表面的浸入，大大提高膜表層對支撐繩層的吸附力，從而使涂覆層不容易剝落，有效地解決其他實用新型中制膜液粘附性不強、涂覆層易剝落等問題，在膜生物反應器等苛刻領域的曝氣過程中有效抑制表面出現破損的發展，避免了膜絲破裂，提高了膜絲的使用安全性。

附圖說明

圖1為根據本實用新型優選實施例的中空纖維復合膜的成型裝置結構示意圖；

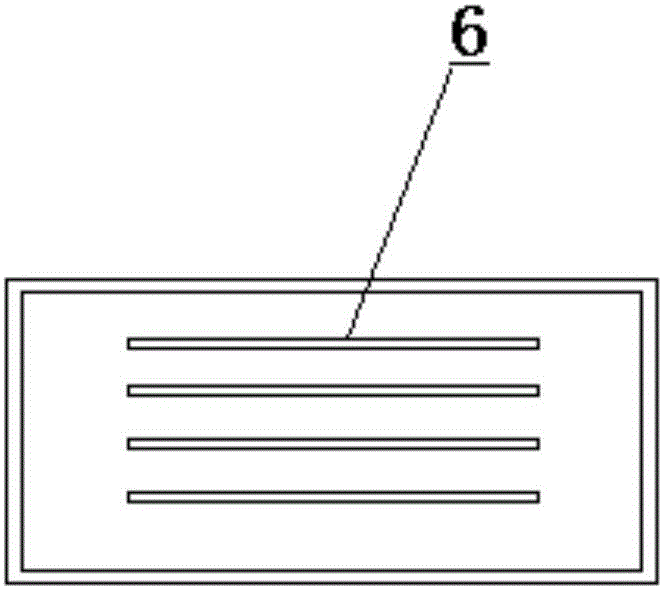

圖2為根據本實用新型優選實施例的裝置包括的涂覆裝置的出料孔形狀示意圖；

圖3為根據本實用新型優選實施例的裝置包括的涂覆裝置的出料孔形狀示意圖。

具體實施方式

下面結合附圖，通過優選實施例來描述本實用新型的最佳實施方式，這里的具體實施方式在于詳細地說明本實用新型，而不應理解為對本實用新型的限制，在不脫離本實用新型的精神和實質范圍的情況下，可以做出各種變形和修改，這些都應包含在本實用新型的保護范圍之內。

參見圖1-3，本實用新型優選實施例提供了一種中空纖維復合膜的成型裝置。該中空纖維復合膜的成型裝置包括：制膜液裝置1，其容納有制膜液；計量泵2，其一端通過管道與制膜液裝置1連接；噴涂裝置4，其通過管道與計量泵2的另一端連接；牽引裝置；以及中空繩3或5。其中，該噴涂裝置4為圓環形套筒，該套筒內表面具有微孔6，中空繩3或5一端穿過圓環形套筒與牽引裝置連接。

可以理解的是，該裝置可大大加強制膜液在中空繩3或5表面的粘附力，在膜生物反應器等苛刻領域應用過程中膜表層不易脫落，防止污水泄漏到達標水中。

優選地，所述微孔6為多個且均勻分布在所述套筒的內表面。

優選地，還包括與計量泵2和牽引裝置連接的速度控制單元。

優選地，還包括凝膠浴固化裝置。

優選地，圓環形套筒長度為5-20cm，厚度為0.5-2cm,內徑為1-3mm。

優選地，微孔6的形狀為條形或孔形。

優選地，所述中空繩3或5的材料為尼龍、聚對苯二甲酸乙二醇酯或棉。

優選地，所述制膜液的材料包括聚偏二氟乙烯、聚砜、聚醚砜和聚丙烯腈。

優選地，所說的圓環形套筒長度為5-20cm，厚度為0.5-2cm，內測直徑為1-3mm。優選長度為10-15cm,優選厚度為1-1.5cm，優選內測直徑為1.2-2mm。

優選地，所說的圓環形套筒內表面具有均勻分布的微孔6，微孔6的形狀為條形或孔形。如把圓環形套筒內表面展開為平面，則其內表面形狀如圖2-3所示。所說的條形微孔6長度為3-5mm，寬度為1-2mm，優選長度為3-5mm，寬度為1.2-1.5mm。所說的孔形微孔6直徑為0.3-0.5mm，優選為0.4mm。

優選地，如圖1～3所示，本實用新型還提供了一種中空纖維復合膜的成型裝置，其中，分別把聚偏二氟乙烯(PVDF)、聚砜(PS)、聚醚砜(PES)、聚丙烯腈(PAN)等制膜液通過計量泵2擠入本實用新型裝置。同時，將尼龍、聚對苯二甲酸乙二醇酯(PET)、棉繩等中空繩3或5導入該實用新型裝置，利用牽引機按一定速度牽引中空繩3或5，中空繩3或5通過本實用新型裝置后，表面被均勻涂覆上一層制膜液，形成初生中空纖維復合膜。該初生中空纖維復合膜經過凝膠浴固化后，制得可用于污水處理的中空纖維復合膜產品。通過加大計量泵2速度可加強制膜液對繩表面的浸入，從而使涂覆層不容易剝落，有效地解決其他實用新型中制膜液粘附性不強、涂覆層易剝落等問題。

優選地，該裝置為圓環形套筒，該圓環形套筒外表面一端連接計量泵2，內表面具有均勻分布的微孔6。

優選地，所說的圓環形套筒長度為5-20cm，厚度為0.5-2cm,內測直徑為1-3mm。

優選地，所說的圓環形套筒內表面具有均勻分布的微孔6，微孔6的形狀為條形或孔形。如把圓環形套筒內表面展開為平面，則其內表面形狀如圖2所示。

優選地，所說的制膜材料為聚偏二氟乙烯(PVDF)、聚砜(PS)、聚醚砜(PES)、聚丙烯腈(PAN)等。

優選地，所說的中空纖維繩為尼龍、聚對苯二甲酸乙二醇酯(PET)、棉繩等。

優選地，該裝置分別把聚偏二氟乙烯(PVDF)、聚砜(PS)、聚醚砜(PES)、聚丙烯腈(PAN)等原材料與溶劑(例如二甲基乙酰胺DMAc，N-甲基吡咯烷酮NMP等)、制孔劑(例如聚乙二醇PEG，羧甲基纖維素鈉Na-CMC等)按一定比例混合，形成制膜液，該制膜液通過計量泵2擠入本實用新型裝置。同時，將尼龍、聚對苯二甲酸乙二醇酯(PET)、棉繩等中空繩3或5導入該裝置，利用牽引機按一定速度牽引中空繩3或5，中空繩3或5通過本裝置后，表面被均勻涂覆上一層制膜液，形成初生中空纖維復合膜。該初生中空纖維復合膜經過凝膠浴固化后，制得可用于污水處理的中空纖維復合膜產品。本實用新型裝置通過對涂覆工藝改進，加大計量泵2速度可加強制膜液對繩表面的浸入，大大提高膜表層對支撐繩層的吸附力，從而使涂覆層不容易剝落，有效地解決其他實用新型中制膜液粘附性不強、涂覆層易剝落等問題，在膜生物反應器等苛刻領域的曝氣過程中有效抑制表面出現破損的發展，避免了膜絲破裂，提高了膜絲的使用安全性。

優選地，表1表示通過計量泵2轉速控制不同涂覆壓力對涂覆皮層剝落強度的比較：

可以理解的是，采用本裝置制得的中空纖維復合膜，通過對涂覆工藝改進，使得產品同時具有很好的附著和柔韌性，膜拉伸強度高達300N，膜皮層剝落強度可達10公斤以上，完全不存在斷絲問題。而良好的附著性使膜表皮在曝氣過程中不會被剝落，有效抑制表面出現破損的發展，避免了膜絲破裂，提高了膜絲的使用安全性，可廣泛應用于中水回用領域。

實施實例1

將聚偏二氟乙烯(PVDF)粉末狀原材料與溶劑、制孔劑按一定比例混合，形成制膜液，該制膜液通過計量泵2擠入內表面為條形的圓環形套筒。同時，將外徑為2mm的中空棉繩導入該裝置，利用牽引機按一定速度牽引中空繩3或5，中空繩3或5通過本裝置后，表面被均勻涂覆上一層制膜液，形成初生中空纖維復合膜。該初生中空纖維復合膜經過凝膠浴固化后，制得中空纖維復合膜產品。所制得的中空纖維膜的外徑為2.5mm，其剝落強度為8.2bar。

實施實例2-4：

分別將聚砜(PS)(實施實例2)、聚醚砜(PES)(實施實例3)、聚丙烯腈(PAN)(實施實例4)粉末狀原材料與溶劑、制孔劑按一定比例混合，形成制膜液，該制膜液通過計量泵2擠入內表面為條形的圓環形套筒。同時，將外徑為2mm的中 空棉繩導入該裝置，利用牽引機按一定速度牽引中空繩3或5，中空繩3或5通過本裝置后，表面被均勻涂覆上一層制膜液，形成初生中空纖維復合膜。該初生中空纖維復合膜經過凝膠浴固化后，制得中空纖維復合膜產品。所制得的中空纖維膜的外徑為2.5mm，其剝落強度為10.2bar、10.5bar、9.7bar。

實施實例5-6：

按實施例1-4相同的方法和步驟制備復合中空纖維膜。所不同的是本實例5-6采用的中空繩3或5為尼龍和PET。所制得的中空纖維膜的外徑為2.3mm，其剝落強度為8.2bar、8.6bar。可見相同條件下制膜液對三種基材中棉質基材的粘附力最強。

綜上所述，本實用新型的有益效果在于：該裝置可大大加強制膜液在中空繩3或5表面的粘附力，在膜生物反應器等苛刻領域應用過程中膜表層不易脫落，防止污水泄漏到達標水中。采用本實用新型裝置制得的中空纖維復合膜，通過對涂覆工藝改進，使得產品同時具有很好的附著和柔韌性，膜拉伸強度高達300N，完全不存在斷絲問題。而良好的附著性使膜表皮在曝氣過程中不會被剝落，有效抑制表面出現破損的發展，避免了膜絲破裂，提高了膜絲的使用安全性。

本實用新型不限于上述具體實施例。可以理解的是，在不脫離本實用新型的精神和實質范圍的情況下，可以做出各種變形和修改，這些都應包含在本實用新型的保護范圍之內。
