本實用新型涉及噴嘴制造技術領域，具體為一種反撲噴嘴。

背景技術：

霧化噴嘴的應用十分的廣泛，可以說是貫穿于整個工業和農業生產中。空氣霧化噴嘴的用主要是用來產生非常細密的霧化效果。噴嘴的霧化技術分為很多種，幾乎涵蓋了所有工業領域，在農業生產中，可以用霧化噴嘴來噴灑農藥：工業制造中的應用就更為廣泛，噴涂、除塵，車間加濕等；家用的淋浴噴嘴也采用了液體的霧化技術。為此，我們提出一種反撲噴嘴。

技術實現要素：

本實用新型的目的在于提供一種反撲噴嘴，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種反撲噴嘴，包括噴嘴座，所述噴嘴座呈筒管狀，所述噴嘴座的中部設置有進水口，且進水口與噴嘴座內腔連通，所述噴嘴座兩端的管壁上均設置若干螺紋孔，所述噴嘴座的一側設置有噴頭，所述噴頭的一端插入噴嘴座內，且噴頭外壁與噴嘴座內壁貼合，所述噴頭的內部?jī)啥司O(shè)置有喇叭口，且喇叭口的大口徑端朝向噴頭的外部，兩個所述喇叭口之間通過通道連通，所述噴頭的外壁上固定連接有第一環狀板，所述噴嘴座的另一側設置有進氣管，所述進氣管的一端呈圓臺狀，所述進氣管的呈圓臺狀的一端延伸到噴嘴座內部，且進氣管的呈圓臺狀的一端插入喇叭口內，并且喇叭口內壁與進氣管管壁之間留有空隙，所述進氣管的外壁與噴嘴座內壁貼合，所述進氣管的管壁上固定連接有第二環狀板，所述第一環狀板和第二環狀板上均設置有若干通孔，所述通孔內均通過有與螺紋孔配合的螺釘。

優選的，所述噴嘴座的中部管腔直徑大于兩端管腔直徑。

優選的，述進氣管包括內管和外管，所述內管套設在外管內部，且內管與外管之間通過若干支撐板連接，并且進氣管的呈圓臺狀的一端固定連接有擋板。

優選的，所述通孔、螺紋孔和螺釘?shù)臄?shù)量相同，且通孔、螺紋孔和螺釘均至少有4個。

與現有技術相比，本實用新型的有益效果是：本實用新型具有結構簡單，霧化效果好的特點；主要由噴嘴座、噴頭和進水管組成，結構簡單，而且由螺釘固定，安裝方便；喇叭口內壁與進氣管管壁之間留有空隙，高速氣流從進氣管進入后，可將水吸入噴頭，并一起從噴頭噴出，有突出的霧化效果。

附圖說明

圖1為本實用新型結構示意圖；

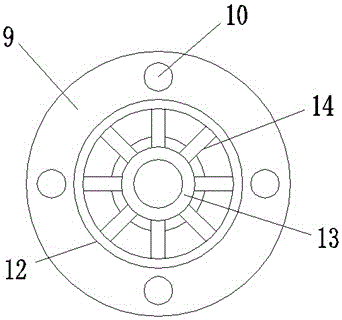

圖2為本實用新型進氣管截面圖。

圖中：1噴嘴座、2進水口、3螺紋孔、4噴頭、5喇叭口、6通道、7第一環狀板、8進氣管、9第二環狀板、10通孔、11螺釘、12外管、13內管、14支撐板、15擋板。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：

一種反撲噴嘴，包括噴嘴座1，噴嘴座1呈筒管狀，噴嘴座1的中部管腔直徑大于兩端管腔直徑，噴嘴座1的中部設置有進水口2，且進水口2與噴嘴座1內腔連通，噴嘴座1兩端的管壁上均設置若干螺紋孔3，噴嘴座1的一側設置有噴頭4，噴頭4的一端插入噴嘴座1內，且噴頭4外壁與噴嘴座1內壁貼合，噴頭4的內部?jī)啥司O(shè)置有喇叭口5，且喇叭口5的大口徑端朝向噴頭4的外部，兩個喇叭口5之間通過通道6連通，噴頭4的外壁上固定連接有第一環狀板7。

噴嘴座1的另一側設置有進氣管8，進氣管8包括內管13和外管12，內管13套設在外管12內部，且內管13與外管12之間通過若干支撐板14連接，并且進氣管8的呈圓臺狀的一端固定連接有擋板15，進氣管8的一端呈圓臺狀，進氣管8的呈圓臺狀的一端延伸到噴嘴座1內部，且進氣管8的呈圓臺狀的一端插入喇叭口5內，并且喇叭口5內壁與進氣管8管壁之間留有空隙，進氣管8的外壁與噴嘴座1內壁貼合，進氣管8的管壁上固定連接有第二環狀板9，第一環狀板7和第二環狀板9上均設置有若干通孔10，通孔10內均通過有與螺紋孔3配合的螺釘11，通孔10、螺紋孔3和螺釘11的數量相同，且通孔10、螺紋孔3和螺釘11均至少有4個。

本實用新型具有結構簡單，霧化效果好的特點；主要由噴嘴座1、噴頭4和進水管8組成，結構簡單，而且由螺釘11固定，安裝方便；喇叭口5內壁與進氣管8管壁之間留有空隙，高速氣流從進氣管進入后，可將水吸入噴頭4，并一起從噴頭4噴出，有突出的霧化效果。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
