本實用新型涉及水處理技術領域，具體為一種自動反沖洗過濾器系統。

背景技術：

高效灌溉技術具有省工、省水、省水、增產、增收等多種效應，是現代農業的一種技術體現，灌溉系統包括灌溉首部、灌溉管網、灌水器等部分組成，常見的灌水形式包括噴灌、滴灌、微噴等多種方式，而幾乎所有的灌水器都水質有要求，在進行灌溉前都會針對不同的需求對灌溉水進行處理，避免灌溉水中存在的有機物、無機物等物質堵塞灌水器而造成灌溉系統的癱瘓，影響作物的需水需肥。

過濾系統是灌溉系統中不可或缺的水處理裝備，直接影響灌溉系統的運行情況跟使用壽命，目前常見的反沖洗采用的清洗方式為手動開關閥門，費時費工，而且不同水質不同工況下清洗過濾器的頻率是不確定的，工人不會及時得知過濾器工作狀態，給過濾器的使用造成了很大的安全隱患。針對上述缺陷，本領域技術人員亟需提供一種自動反沖洗過濾器系統，對灌溉水進行過濾處理，并可及時的對過濾系統進行清洗，保證過濾器系統的正常運行。

技術實現要素：

本實用新型的目的是提供一種自動反沖洗過濾器系統，對灌溉水進行過濾處理，并可及時的對過濾系統進行清洗，保證過濾器系統的正常運行。

為實現上述目的，提供如下技術方案：一種自動反沖洗過濾器系統，包括進水管、出水管、排污管、兩位三通閥、過濾器單元體、編程控制器、進水管壓力表以及出水管壓力表，所述進水管通過兩位三通閥分別連接排污管和出水管，所述兩位三通閥上設有電磁閥以使進水管與出水管連通或使進水管與排污管連通，所述兩位三通閥與出水管之間設有用于過濾雜質的過濾器單元體，所述進水管上設有編程控制器以及用于檢測水壓的進水管壓力表，所述出水管上設有用于檢測水壓的出水管壓力表，當進水管的壓力值與出水管的壓力值大于預設值時或過濾器系統運行達到預設時間周期時，所述編程控制器對過濾器單元體進行反沖洗，以將過濾器單元體內的雜質沖出，所述過濾器單元體為疊片式過濾器單元體或網式過濾器單元體。

優選的，所述進水管和出水管之間設有多組兩位三通閥以及過濾器單元體，各兩位三通閥上均設有電磁閥，所述電磁閥用于控制進水管與出水管的連通或進水管與排污管的連通。

優選的，所述進水管、出水管以及排污管的兩端均為通孔，其中的一端均具有一堵頭。

優選的，所述進水管的下方設有進水管支撐腳。

優選的，所述出水管的下方設有出水管支撐腳。

優選的，所述進水管或出水管的材質為塑料或金屬。

本實用新型提供一種自動反沖洗過濾器系統的有益效果為：本實用新型通過過濾器單元體對進水管內的水流進行過濾，同時，當進水管的壓力值與出水管的壓力值大于預設值時或過濾器系統運行達到預設時間周期時，編程控制器對過濾器單元體進行反沖洗，以將過濾器單元體內的雜質沖出，達到自動控制反沖洗過濾器單元體的目的，保證過濾器系統使用的安全性，本實用新型結構簡單，設計合理，方便安裝，便于擴展，保證灌溉系統的正常運作。

附圖說明

為了更清楚地說明本實用新型實施例中的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型中自動反沖洗過濾器系統的立體結構示意圖；

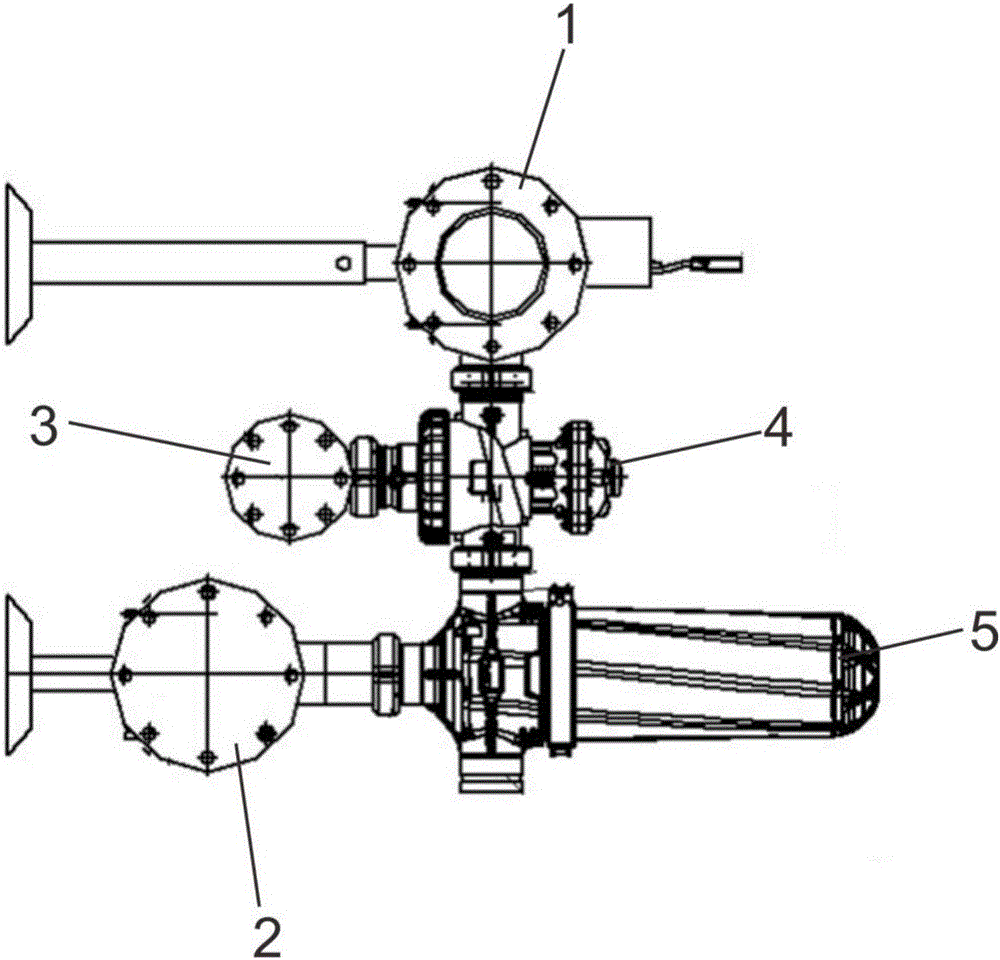

圖2為本實用新型中自動反沖洗過濾器系統的側面結構示意圖。

附圖標記說明：1.進水管；2.出水管；3.排污管；4.兩位三通閥；5.過濾器單元體；6.編程控制器；7.進水管壓力表；8.出水管壓力表；9.進水管支撐腳；10.出水管支撐腳。

具體實施方式

為使本實用新型的內容更加清楚易懂，以下結合說明書附圖，對本實用新型的內容作進一步說明。當然本實用新型并不局限于該具體實施例，本領域內的技術人員所熟知的一般替換也涵蓋在本實用新型的保護范圍內。其次，本實用新型利用示意圖進行了詳細的表述，在詳述本實用新型實例時，為了便于說明，示意圖不依照一般比例局部放大，不應以此作為對本實用新型的限定。

上述及其它技術特征和有益效果，將結合實施例及附圖對本實用新型的自動反沖洗過濾器系統進行詳細說明。圖1為本實用新型中自動反沖洗過濾器系統的立體結構示意圖；圖2為本實用新型中自動反沖洗過濾器系統的側面結構示意圖。

如圖1、2所示,本實用新型提供一種自動反沖洗過濾器系統，包括進水管1、出水管2、排污管3、兩位三通閥4、過濾器單元體5、編程控制器6、進水管壓力表7以及出水管壓力表8，進水管1通過兩位三通閥4分別連接排污管3和出水管2，兩位三通閥4上設有電磁閥，電磁閥用于控制進水管1與出水管2的連通或控制進水管1與排污管3的連通，兩位三通閥4與出水管2之間設有用于過濾雜質的過濾器單元體5，進水管1上設有編程控制器6以及用于檢測水壓的進水管壓力表7，出水管2上設有用于檢測水壓的出水管壓力表8，當進水管1的壓力值與出水管2的壓力值大于預設值時或過濾器系統運行達到預設時間周期時，編程控制器6對過濾器單元體5進行反沖洗，以將過濾器單元體5內的雜質沖出。

具體的，本實施例中，可根據實際需要，在進水管1和出水管2之間設有多組兩位三通閥4以及過濾器單元體5，各兩位三通閥4上均設有電磁閥，電磁閥用于控制進水管1與出水管2的連通或進水管1與排污管3的連通，以便對灌溉水進行過濾。

為了快速的更換過濾器內部的濾芯，過濾器單元體5優選為疊片式過濾器單元體或網式過濾器單元體。其中，疊片式過濾器單元體5具有若干疊片，過濾器的一端為進水口，一端為出水口，水從疊片外進入疊片內部，雜質被擋在疊片外部；在反沖洗時，經過過濾的水從出水口進入，從進水口排出，將擋在疊片外的雜質沖出，如此便具備了反沖洗功能。

本實施例中的進水管1、出水管2以及排污管3的兩端均為通孔，其中的一端均具有一堵頭，進水管1的下方設有進水管支撐腳9，出水管2的下方設有出水管支撐腳10，進水管1或出水管2的材質優選為塑料或金屬。

本實用新型的過濾過程是：將待過濾器的水從進水管1的進水口輸入，通過具有電磁閥的兩位三通閥4，經過過濾器單元體5過濾，水中的雜質被攔截在過濾器單元體5內的疊片外側，經過過濾的水流入出水管2中，由出水管2的出口流出到灌溉管網，完成過濾，此時，過濾后的雜質都擋在過濾器單元體5的疊片外側。

本實用新型的反沖洗過程是：當過過濾器單元體5需要清洗時，將過濾器單元體5每次逐個單獨進行清洗，可編程控制器6控制兩位三通閥4的閥門啟閉，將待清洗的過濾器單元體5停止過濾水進入，其他的過濾器單元體5處于正常過濾中，由于過濾器單元體5的進水口和出水口是相通的，并且過濾器單元體5的出水口與出水管是相通的，其他過濾器單元體5過濾的水就會從過濾器單元體的出水口進入待清洗的過濾器單元體中，將過濾器單元體疊片外的雜質沖洗掉，由排污管流出，就完成了過濾器系統反沖洗清理雜質的過程。

綜上所述，本實用新型通過過濾器單元體5對進水管1內的水流進行過濾，同時，當進水管1的壓力值與出水管2的壓力值大于預設值時或過濾器系統運行達到預設時間周期時，編程控制器6對過濾器單元體5進行反沖洗，以將過濾器單元體5內的雜質沖出，達到自動控制反沖洗過濾器單元體的目的，保證過濾器系統使用的安全性，本實用新型結構簡單，設計合理，方便安裝，便于擴展，保證灌溉系統的正常運作。

雖然本實用新型主要描述了以上實施例，但是只是作為實例來加以描述，而本實用新型并不限于此。本領域普通技術人員能做出多種變型和應用而不脫離實施例的實質特性。例如，對實施例詳示的每個部件都可以修改和運行，與所述變型和應用相關的差異可認為包括在所附權利要求所限定的本實用新型的保護范圍內。

本說明書中所涉及的實施例，其含義是結合該實施例描述的特地特征、結構或特性包括在本實用新型的至少一個實施例中。說明書中出現于各處的這些術語不一定都涉及同一實施例。此外，當結合任一實施例描述特定特征、結構或特性時，都認為其落入本領域普通技術人員結合其他實施例就可以實現的這些特定特征、結構或特性的范圍內。
