本實用新型涉及一種用于甩涂機的流量均勻分配裝置，尤其涉及一種用于鋰離子電池隔膜漿液旋轉甩涂機的流量均勻分配裝置。

背景技術：

鋰電子電池隔膜是指電池正極和負極之間的隔膜材料，是電池的關鍵組成部分，其主要作用是隔離電池的正負極，使電池內的電子不能自由通過，但允許電解液中的離子在正負極之間自由通過。電池隔膜性能的優劣決定電池的界面結構和電池的內阻，進而影響電池的容量、循環性能和充放電電流密度等特性。

而鋰離子電池隔膜漿液旋轉甩涂機是制備鋰離子電池隔膜的重要裝置之一，在鋰離子電池隔膜漿液旋轉甩涂機中，根據鋰離子電池隔膜寬度，確定使用旋轉盤的數量，且經常出現多個旋轉盤同時使用的情況。現有技術中，通常在供液主管向各旋轉甩涂盤分液時，距離供液主管入口較近的分液管壓力較大，距離供液主管入口較遠的分液管壓力較小，容易造成距離供液主管入口近的分液管流量較大,遠離供液主管入口的分液管的液體流量減小，從而使流入旋轉盤的鋰離子電池隔膜漿液流量不均勻，造成甩向隔膜基膜的液滴量會產生不均勻性，進而影響鋰電子電池隔膜的性能。

現有技術中，解決鋰離子電池隔膜漿液流量不均勻的方法有多種，如在分流管串聯閥門調節和改變分流管口徑等方法。這些方法需要在分液管中增加機械結構，具有接頭過多而導致鋰離子電池隔膜漿液泄漏的缺點，容易造成漿料的浪費，并且會對操作人員身體造成傷害，還會污染環境。

技術實現要素：

為了解決現有技術中存在的不足，本實用新型提供了一種用于鋰離子電池隔膜漿液旋轉甩涂機的流量均勻分配裝置，解決了現有技術中鋰電子電池隔膜漿液在甩涂過程中造成隔膜不均勻的問題，且操作過程環保無污染。

為了實現上述目的，本實用新型采取的技術方案如下：一種用于鋰離子電池隔膜漿液旋轉甩涂機的流量均勻分配裝置，包括供液主管、分液管、流量調節夾、轉盤軸、轉盤組件固定基座、轉盤組件固定板和旋轉盤，所述供液主管的管壁側部上連接有傾斜向下伸的多根分液管，所述分液管上均設置有可拆卸的流量調節夾，所述分液管依次穿過所述轉盤組件固定基座和轉盤組件固定板向下延伸至所述旋轉盤上方，所述旋轉軸貫穿所述轉盤組件固定基座中心軸部位，所述旋轉軸上端與驅動裝置相連接，所述旋轉軸下端與旋轉盤相連接。

優選的，所述流量調節夾包括第一固定板、第二固定板、第一連接桿、第二連接桿、調節活動板和調節螺栓，所述第一固定板、第一連接桿、第二固定板與第二連接桿首尾相互連接形成矩形，所述分液管位于矩形內，所述調節活動板套接在第一連接桿和第二連接桿上，所述調節活動板位于靠近所述第二固定板一端，所述調節螺栓安裝在所述第二固定板上。

優選的，所述流量調節夾上方設置有流量計。

本實用新型的有益效果是：本實用新型通過在分液管設置流量調節夾，從而使流入旋轉盤的鋰離子電池隔膜漿液流量均勻，確保甩向隔膜基膜的液滴量的均勻性，提高了鋰電子電池隔膜的性能；避免了由于串聯閥門而導致的鋰離子電池隔膜漿液的泄漏，節省了鋰離子電池隔膜漿液，操作過程環保無污染。

附圖說明

本實用新型將通過例子并參照附圖的方式說明，其中：

圖1是本實用新型的結構示意圖；

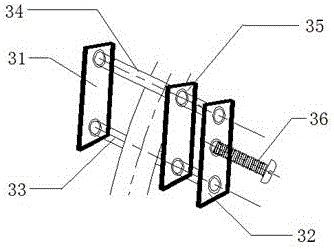

圖2是流量調節夾結構示意圖；

其中，1、供液主管，2、分液管，3、流量調節夾，4、轉盤軸，5、轉盤組件固定基座，6、轉盤組件固定板，7、旋轉盤，31、第一固定板，32、第二固定板，33、第一連接桿，34、第二連接桿，35、調節活動板，36、調節螺栓。

具體實施方式

以下結合附圖說明和具體實施方式對本實用新型作進一步的詳細描述：

如圖1所示，一種用于鋰離子電池隔膜漿液旋轉甩涂機的流量均勻分配裝置，包括供液主管1、分液管2、流量調節夾3、轉盤軸4、轉盤組件固定基座5、轉盤組件固定板6和旋轉盤7，所述供液主管1的管壁側部上連接有傾斜向下伸的多根分液管2，所述分液管2上均設置有可拆卸的流量調節夾3，所述分液管2依次穿過所述轉盤組件固定基座5和轉盤組件固定板6向下延伸至所述旋轉盤7上方，所述旋轉軸4貫穿所述轉盤組件固定基座5中心軸部位，所述旋轉軸4上端與驅動裝置相連接，所述旋轉軸4下端與旋轉盤7相連接。本實用新型可以根據鋰離子電池隔膜寬度確定使用旋轉盤7的數量，當隔膜寬度有增減時，相對應地增減旋轉盤7的數量；本實用新型可以通過流量調節夾3調節各分液管2流量使各分流管2流量均勻，實現鋰離子電池隔膜漿液均勻甩出，從而保證了鋰離子電池隔膜的優異性能。

本實用新型中的流量調節夾3與分液管2相互分離，除了確保甩向隔膜基膜的液滴量的均勻性外，還避免了由于串聯流量調節閥門而導致的鋰離子電池隔膜漿液的泄漏，節省了鋰離子電池隔膜漿液，操作過程環保無污染。

優選的方案是，所述流量調節夾3包括第一固定板31、第二固定板32、第一連接桿33、第二連接桿34、調節活動板35和調節螺栓36，所述第一固定板31、第一連接桿33、第二固定板32與第二連接桿34首尾相互連接形成矩形，所述分液管2位于矩形內，所述調節活動板35套接在第一連接桿31和第二連接桿32上，所述調節活動板35位于靠近所述第二固定板32一端，所述調節螺栓36安裝在所述第二固定板32上。

本流量調節夾3的工作原理是通過改變分液管的截面積調節鋰離子電池隔膜漿液流量，調節螺栓通過螺紋連接在第二固定板32中間，調節活動板35位于靠近第二固定板32一端，通過調節調節螺栓36的松緊從而使調節活動板35前后移動；當調節螺栓36旋緊時，調節活動板35向前移動，分液管2被調節活動板35夾緊并產生變形進而增加了對鋰離子電池隔膜漿液的阻力，當調節螺栓36放松時，調節活動板35向后移動，分液管2隨著調節活動板35后移使得分液管2截面積增大，減少了對鋰離子電池隔膜漿液的阻力，從而達到調節各分液管2流量的目的。

優選的方案是，所述流量調節夾3上方設置有流量計8，所述流量計8為在線或鉗卡式，流量計8可在線加在每個分液管管路中，也可使用鉗夾式流量計，當閥門調節完畢后拆除。

本實用新型的工作過程是，鋰離子電池隔膜漿液由供液主管1分液至多根分液管2，再經分液管流入旋轉盤7，由于距離供液主管1入口的遠近會影響分液管2壓力，從而影響分液管2流量，所以需要通過調節流量調節夾3的松緊實現鋰離子電池隔膜漿液均勻流入旋轉盤7，流量計8的設置可以使操作人員更加直觀地看到調節流量。

以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
