本實用新型屬于煤化工技術領域，具體涉及一種膜式蒸發器。

背景技術：

工廠生產中的余熱用于城市供暖是“十三五”國家發展戰略的重點發掘領域。半焦企業是榆林、內蒙和山西等地的支柱產業，這些地區的煤屬于煙煤，它們在炭化爐中干餾后形成半焦，然后從排焦口被送出。由于離開炭化爐的半焦溫度高達500℃，需要將其冷卻到60℃，便于堆放裝車運輸。

最早的半焦生產中采用水封來冷卻使其降低溫度，熄焦廢水中因含有大量氨根離子和酚類物質而受到嚴重污染，而熄焦余熱也隨廢水流失。為了避免水污染，現部分半焦廠采用向熄焦池內噴入冷卻水，通過水蒸發吸熱的方法冷卻半焦。但是，改進后的熄焦工藝存在著噴水不連續和噴孔易堵塞的問題，需要投入較多現場維護耗工。

盡管目前也有技術提出采用熱管來回收這些半焦的熄焦余熱，然而，如何實現高效低阻的熱管裝置運行，仍缺乏有效技術措施和處理裝置。

技術實現要素：

為了克服上述現有技術存在的缺陷，本實用新型的目的在于提供一種膜式蒸發器，該蒸發器結構設計合理，使用方便，節能環保，余熱回收效果好。

本實用新型是通過以下技術方案來實現：

一種膜式蒸發器，包括熄焦池，熄焦池頂部開設若干個落焦口，在熄焦池內部設置若干個膜式管，若干個膜式管分別對應設置在若干個落焦口下方；在膜式管的頂端設有進水管，底端設有蒸汽管。

膜式管傾斜設置于炭熄焦池內，并與水平呈為35°～55°夾角。

熄焦池頂部開設3個落焦口，分別為落焦口I、落焦口II及落焦口III，在熄焦池內設置3個膜式管，分別為膜式管I、膜式管II及膜式管III，膜式管I、膜式管II及膜式管III分別對應設置在落焦口I、落焦口II及落焦口III下方。

膜式管I、膜式管II及膜式管III頂部連接進水管，進水管伸出熄焦池，且與外接的水泵相連。

膜式管I底部連接蒸汽管I的一端，膜式管II底部連接蒸汽管II的一端，膜式管III底部連接蒸汽總管，蒸汽管I的另一端以及蒸汽管II的另一端分別連接至蒸汽總管。

蒸汽總管伸出熄焦池的管路上設有閥門。

與現有技術相比，本實用新型具有以下有益的技術效果：

本實用新型公開的膜式蒸發器，設置熄焦池，熄焦池頂部開設若干個落焦口，在熄焦池內部設置若干個膜式管，若干個膜式管分別對應傾斜設置在若干個落焦口下方；在膜式管的頂端設有進水管，底端設有蒸汽管。從落焦口落下的半焦沿著膜式管表面滑落，高溫半焦加熱膜式管內的水，而膜式管下方受其右側相鄰膜式管上覆蓋的高溫半焦的輻射換熱。膜式管內水從其上方被泵入，經高溫蘭炭導熱和輻射換熱，吸收蘭炭余熱，變?yōu)檎羝瑥恼羝芰鞒觥Ｔ撗b置中的膜式管可以雙面受熱，受熱效果好，加熱速度快，高溫半焦沿著膜式管下滑，可以延長在爐內釋熱時間，充分吸收蘭炭余熱。該裝置成本低廉，節能環保，余熱回收效果好。

附圖說明

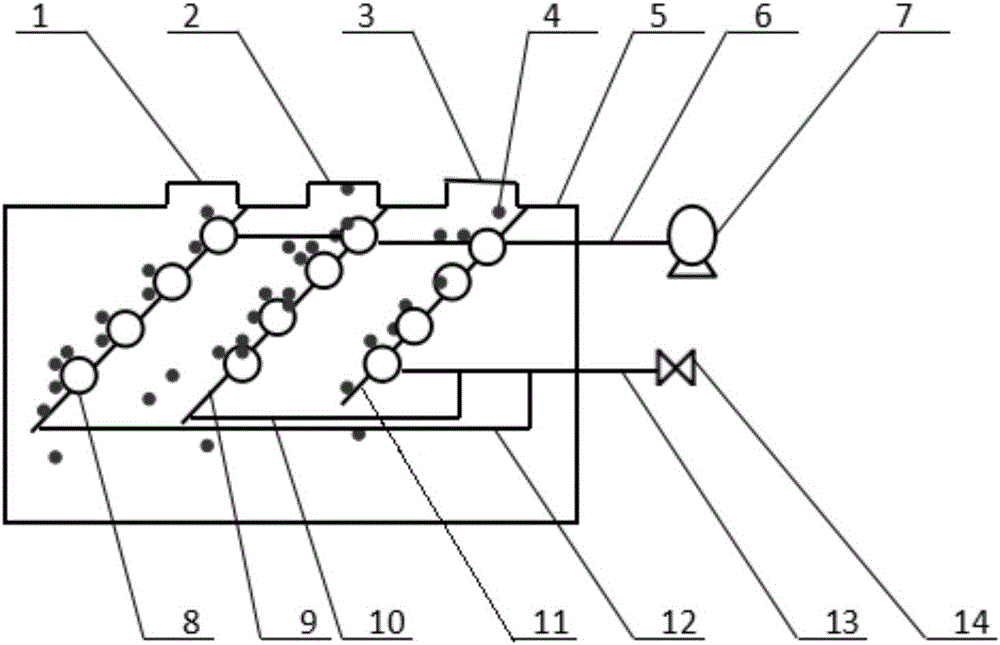

圖1為本實用新型的結構示意圖。

其中：1.落焦口I；2.落焦口II；3.落焦口III；4.半焦；5.熄焦池；6.進水管；7.水泵；8.膜式管I；9.膜式管II；10.蒸汽管II；11.膜式管III；12.蒸汽管I；13.總蒸汽管；14閥門。

具體實施方式

下面結合附圖對本實用新型做進一步詳細描述：

參見圖1，本實用新型公開的膜式蒸發器，包括熄焦池5，熄焦池5頂部開設有落焦口I 1、落焦口II 2和落焦口III 3，在它們的下方分別連接著膜式管I 8、膜式管II 9和膜式管III 11。半焦4分別從這落焦口I1、落焦口II 2和落焦口III 3沿著其下方的膜式管I 8、膜式管II 9和膜式管III 11落入到熄焦池5中。在膜式管I8、膜式管II 9和膜式管III 11的頂部連接有進水管6，它的進口與水泵7相連接。在膜式管I 8的下方連接著蒸汽管I 12，在膜式管II 9的下方連接有蒸汽管II 10，在膜式管III 11的下方連接有總蒸汽管13，在其一端安裝有閥門14。此外，蒸汽管I 12和蒸汽管II 10的另一端分別與總蒸汽管13相連接。

本實用新型的膜式蒸發器，在使用時：

在炭化爐下方熄焦池5內的落焦口I 1、落焦口II 2和落焦口III 3下方布置傾斜膜式管I 8、膜式管II 9和膜式管III 11，高溫的半焦4從落焦口I 1、落焦口II 2和落焦口III 3沿著其下方的膜式管I 8、膜式管II 9和膜式管III 11緩慢滑落，高溫的半4覆蓋在膜式管I 8、膜式管II 9和膜式管III 11的上表面，而膜式管I 8和膜式管II 9的下表面受其右側相鄰膜式管II 9和膜式管III 11上表面覆蓋的半焦蘭炭的輻射換熱。水從膜式管I 8、膜式管II 9和膜式管III 11內的上方被泵入，經高溫蘭炭導熱和輻射換熱，吸收蘭炭余熱，變?yōu)檎羝瑥恼羝芰鞒觥Ｓ捎谀な焦躀 8、膜式管II 9和膜式管III 11可以雙面受熱，受熱效果好，其內部的水加熱速度快，高溫半焦沿著膜式管下滑，可以延長在爐內釋熱時間，充分吸收蘭炭余熱。
