本實用新型涉及一種析出設備，尤其涉及一種柳氮磺砒啶還原合成用固體粗品析出設備。

背景技術：

柳氮磺砒啶為磺胺類抗菌藥。屬口服不易吸收的磺胺藥，吸收部分在腸微生物作用下分解成5－氨基水楊酸和磺胺吡啶。5－氨基水楊酸與腸壁結締組織絡合后較長時間停留在腸壁組織中起到抗菌消炎和免疫抑制作用，如減少大腸埃希菌和梭狀芽孢桿菌，同時抑制前列腺素的合成以及其他炎癥介質白三烯的合成。因此，目前認為本品對炎癥性腸病產生療效的主要成分是5－氨基水楊酸。由本品分解產生的磺胺吡啶對腸道菌群顯示微弱的抗菌作用。

析出是指溶質從溶液中分離出來，以結晶的狀態出現，或固體物質從氣體中分離出來。

現有的柳氮磺砒啶還原合成用固體粗品析出設備在使用時，會存在固體析出不充分的問題，而且析出的固體會附著在析出槽內壁，阻礙了液體繼續加熱，同時析出的固體附著在析出槽底部的邊沿，增加了固體取出的難度，因此亟需研發一種柳氮磺砒啶固體粗品析出充分、析出的固體不易附著在析出槽內壁的柳氮磺砒啶還原合成用固體粗品析出設備。

技術實現要素：

(1)要解決的技術問題

本實用新型為了克服現有的柳氮磺砒啶還原合成用固體粗品析出設備在使用時，會存在固體析出不充分的問題，而且析出的固體會附著在析出槽內壁，阻礙了液體繼續加熱，同時析出的固體附著在析出槽底部的邊沿，增加了固體取出的難度的缺點，本實用新型要解決的技術問題是提供一種柳氮磺砒啶固體粗品析出充分、析出的固體不易附著在析出槽內壁的柳氮磺砒啶還原合成用固體粗品析出設備。

(2)技術方案

為了解決上述技術問題，本實用新型提供了這樣一種柳氮磺砒啶還原合成用固體粗品析出設備，包括有旋轉電機、處理架、連桿、擺動桿、彈性件、固定桿、固定臺、彈力球、齒輪、滑塊、齒條、滑軌、轉軸、分離葉片、析出槽、支架和加熱板，處理架內底部從左至右依次通過焊接的方式連接有固定臺、通過螺栓連接的方式連接有加熱板和通過焊接的方式連接有支架，支架左側通過焊接的方式連接有析出槽，且析出槽位于加熱板的上方，固定臺上開有凹槽，固定臺右側緊貼析出槽左側，處理架內頂部通過螺栓連接的方式連接有旋轉電機，旋轉電機的輸出軸通過聯軸器連接有轉軸，轉軸上通過鍵連接的方式連接有齒輪和分離葉片，且齒輪位于分離葉片的上方，分離葉片位于析出槽內，處理架內后側通過螺栓連接的方式連接有滑軌，滑軌上滑動式連接有滑塊，滑軌與滑塊配合，滑塊前側通過焊接的方式連接有齒條，齒條位于齒輪的后方，齒輪與齒條嚙合，齒條左端通過銷軸連接的方式連接有連桿，連桿左側通過銷軸連接有擺動桿，擺動桿中部通過銷軸連接的方式與處理架內后壁連接，擺動桿底部開有安裝槽，安裝槽內頂部通過掛鉤連接的方式連接有彈性件，彈性件底部通過掛鉤連接的方式連接有彈力球，彈力球頂部通過膠接連接的方式連接有固定桿，且固定桿位于彈性件內。

優選地，還包括有環形圓臺，析出槽內底部通過焊接的方式連接有環形圓臺。

優選地，還包括有導熱層，加熱板頂部通過螺栓連接的方式連有導熱層。

優選地，還包括有導向軌道，固定臺頂部右側通過焊接的方式連接有導向軌道。

優選地，旋轉電機為伺服電機。

優選地，彈性件為彈簧。

優選地，處理架和支架的材質均為不銹鋼。

工作原理：需要從柳氮磺砒啶液體中還原合成并析出柳氮磺砒啶固體粗品時，工作人員將柳氮磺砒啶液體倒入析出槽內，啟動加熱板開始加熱，使析出槽內的液體受熱，水分蒸發，使柳氮磺砒啶固體粗品析出，同時啟動旋轉電機不斷地正轉和反轉，帶動轉軸不斷地正轉和反轉，帶動分離葉片不斷地正轉和反轉，攪拌析出槽內的液體，使液體受熱均勻，同時轉軸不斷地正轉和反轉，又帶動齒輪不斷地正轉和反轉，帶動齒條不斷地向右和向左運動，帶動連桿不斷的向右和向左運動，帶動擺動桿不斷地順時針和逆時針擺動，擺動桿順時針擺動時，擺動桿底部的彈力球順時針轉動，彈力球與凹槽內底部接觸，彈性件處于壓縮狀態，擺動桿逆時針擺動時，擺動桿底部的彈力球逆時針擺動，彈力球運動出凹槽，彈力球在彈性件彈力作用下彈開并撞擊析出槽，擺動桿不斷地順時針和逆時針擺動，帶動彈力球不斷地撞擊析出槽，使析出槽震動，便于析出槽底部的液體震動、分離和蒸發，同時防止析出的固體附著在析出槽內壁，柳氮磺砒啶液體中的柳氮磺砒啶固體粗品析出完成后，加熱板停止加熱，待齒條復位時，關閉旋轉電機，滑塊復位，分離葉片復位，擺動桿復位，彈力球復位，彈性件恢復原長，從析出槽中取出析出的柳氮磺砒啶固體粗品，當下次還需要進行柳氮磺砒啶固體粗品析出工作時，可以再次按照上述原理進行工作。

因為還包括有環形圓臺，析出槽內底部通過焊接的方式連接有環形圓臺，所以析出的柳氮磺砒啶固體粗品不會附著在析出槽底部的邊角，便于柳氮磺砒啶固體粗品的取出。

因為還包括有導熱層，加熱板頂部通過螺栓連接的方式連有導熱層，所以更便于析出槽內液體的加熱。

因為還包括有導向軌道，固定臺頂部右側焊接有導向軌道，彈力球運動出凹槽后沿著導向軌道運動，并撞擊析出槽，所以便于控制彈力球的運動軌跡。

因為旋轉電機為伺服電機，伺服電機可以調節轉速，便于控制工作過程。

因為處理架和支架的材質均為不銹鋼，耐腐蝕性和耐酸性強，所以可延長裝置的使用壽命。

(3)有益效果

本實用新型達到了結構簡單和設計巧妙的效果，通過設置彈力球，并讓彈力球撞擊析出槽，使析出槽內壁不易附著析出的固體，有利于析出槽內液體的進一步加熱結晶，通過設置有分離葉片，將析出槽內的液體攪拌均勻，有利于柳氮磺砒啶固體結晶析出，可推廣性強。

附圖說明

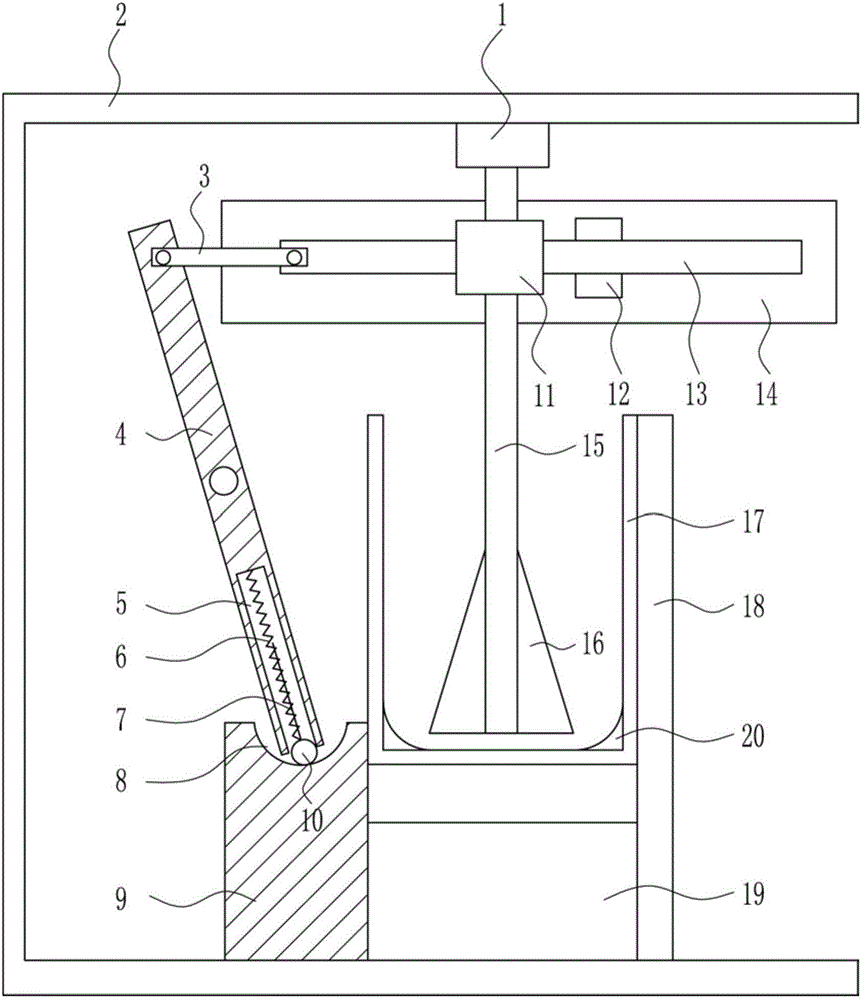

圖1為本實用新型的第一種主視結構示意圖。

圖2為本實用新型的第二種主視結構示意圖。

圖3為本實用新型的第三種主視結構示意圖。

圖4為本實用新型的第四種主視結構示意圖。

附圖中的標記為：1－旋轉電機，2－處理架，3－連桿，4－擺動桿，5－安裝槽，6－彈性件，7－固定桿，8－凹槽，9－固定臺，10－彈力球，11－齒輪，12－滑塊，13－齒條，14－滑軌，15－轉軸，16－分離葉片，17－析出槽，18－支架，19－加熱板，20－環形圓臺，21－導熱層，22－導向軌道。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步的說明。

實施例1

一種柳氮磺砒啶還原合成用固體粗品析出設備，如圖1－4所示，包括有旋轉電機1、處理架2、連桿3、擺動桿4、彈性件6、固定桿7、固定臺9、彈力球10、齒輪11、滑塊12、齒條13、滑軌14、轉軸15、分離葉片16、析出槽17、支架18和加熱板19，處理架2內底部從左至右依次通過焊接的方式連接有固定臺9、通過螺栓連接的方式連接有加熱板19和通過焊接的方式連接有支架18，支架18左側通過焊接的方式連接有析出槽17，且析出槽17位于加熱板19的上方，固定臺9上開有凹槽8，固定臺9右側緊貼析出槽17左側，處理架2內頂部通過螺栓連接的方式連接有旋轉電機1，旋轉電機1的輸出軸通過聯軸器連接有轉軸15，轉軸15上通過鍵連接的方式連接有齒輪11和分離葉片16，且齒輪11位于分離葉片16的上方，分離葉片16位于析出槽17內，處理架2內后側通過螺栓連接的方式連接有滑軌14，滑軌14上滑動式連接有滑塊12，滑軌14與滑塊12配合，滑塊12前側通過焊接的方式連接有齒條13，齒條13位于齒輪11的后方，齒輪11與齒條13嚙合，齒條13左端通過銷軸連接的方式連接有連桿3，連桿3左側通過銷軸連接有擺動桿4，擺動桿4中部通過銷軸連接的方式與處理架2內后壁連接，擺動桿4底部開有安裝槽5，安裝槽5內頂部通過掛鉤連接的方式連接有彈性件6，彈性件6底部通過掛鉤連接的方式連接有彈力球10，彈力球10頂部通過膠接連接的方式連接有固定桿7，且固定桿7位于彈性件6內。

還包括有環形圓臺20，析出槽17內底部通過焊接的方式連接有環形圓臺20。

還包括有導熱層21，加熱板19頂部通過螺栓連接的方式連有導熱層21。

還包括有導向軌道22，固定臺9頂部右側通過焊接的方式連接有導向軌道22。

旋轉電機1為伺服電機。

彈性件6為彈簧。

處理架2和支架18的材質均為不銹鋼。

工作原理：需要從柳氮磺砒啶液體中還原合成并析出柳氮磺砒啶固體粗品時，工作人員將柳氮磺砒啶液體倒入析出槽17內，啟動加熱板19開始加熱，使析出槽17內的液體受熱，水分蒸發，使柳氮磺砒啶固體粗品析出，同時啟動旋轉電機1不斷地正轉和反轉，帶動轉軸15不斷地正轉和反轉，帶動分離葉片16不斷地正轉和反轉，攪拌析出槽17內的液體，使液體受熱均勻，同時轉軸15不斷地正轉和反轉，又帶動齒輪11不斷地正轉和反轉，帶動齒條13不斷地向右和向左運動，帶動連桿3不斷的向右和向左運動，帶動擺動桿4不斷地順時針和逆時針擺動，擺動桿4順時針擺動時，擺動桿4底部的彈力球10順時針轉動，彈力球10與凹槽8內底部接觸，彈性件6處于壓縮狀態，擺動桿4逆時針擺動時，擺動桿4底部的彈力球10逆時針擺動，彈力球10運動出凹槽8，彈力球10在彈性件6彈力作用下彈開并撞擊析出槽17，擺動桿4不斷地順時針和逆時針擺動，帶動彈力球10不斷地撞擊析出槽17，使析出槽17震動，便于析出槽17底部的液體震動、分離和蒸發，同時防止析出的固體附著在析出槽17內壁，柳氮磺砒啶液體中的柳氮磺砒啶固體粗品析出完成后，加熱板19停止加熱，待齒條13復位時，關閉旋轉電機1，滑塊12復位，分離葉片16復位，擺動桿4復位，彈力球10復位，彈性件6恢復原長，從析出槽17中取出析出的柳氮磺砒啶固體粗品，當下次還需要進行柳氮磺砒啶固體粗品析出工作時，可以再次按照上述原理進行工作。

因為還包括有環形圓臺20，析出槽17內底部通過焊接的方式連接有環形圓臺20，所以析出的柳氮磺砒啶固體粗品不會附著在析出槽17底部的邊角，便于柳氮磺砒啶固體粗品的取出。

因為還包括有導熱層21，加熱板19頂部通過螺栓連接的方式連有導熱層21，所以更便于析出槽17內液體的加熱。

因為還包括有導向軌道22，固定臺9頂部右側焊接有導向軌道22，彈力球10運動出凹槽8后沿著導向軌道22運動，并撞擊析出槽17，所以便于控制彈力球10的運動軌跡。

因為旋轉電機1為伺服電機，伺服電機可以調節轉速，便于控制工作過程。因為處理架2和支架18的材質均為不銹鋼，耐腐蝕性和耐酸性強，所以可延長裝置的使用壽命。

以上所述實施例僅表達了本實用新型的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
