本發明涉及多糖提取設備，尤其涉及一種軟棗獼猴桃多糖提取設備。

背景技術：

1、軟棗獼猴桃，產于吉林省長白山區等地，具有豐富的多糖成分，這些多糖在防腐保鮮、抑菌以及抗氧化等方面展現出顯著的生物活性，隨著對其健康價值的認識加深，科學界和產業界對軟棗獼猴桃多糖的提取和研究興趣日益濃厚，為了滿足這一需求，專門的多糖提取設備應運而生，這些設備通過優化提取工藝，高效地從軟棗獼猴桃中提取出多糖成分，為后續的研究和應用提供了堅實的基礎，同時，對提取工藝的不斷優化也為軟棗獼猴桃的深入開發與利用提供了理論依據。

2、經檢索，中國專利號cn220294157u的專利，公開了一種多糖提取設備，包括多糖提取罐體，所述多糖提取罐體的上方安裝有進料破碎機構，所述多糖提取罐體的左側安裝有第二入料口，所述多糖提取罐體的內部設置有攪拌裝置，所述攪拌裝置的下方安裝有推送裝置，所述攪拌裝置與推送裝置之間設有連接管，所述多糖提取罐體的底部設置有加熱裝置，所述多糖提取罐體內壁的左側開設有出料口。物料投入到進料口中，經第一電機的作用，主動破碎輥轉動，主動破碎輥前方的鏈輪同步轉動，由于鏈輪與鏈條的相互嚙合，使主動破碎輥與從動破碎輥同步轉動，可碾碎進入到入料口中的物體，碾壓之后的物料經過濾孔板的初步過濾后，通過入料管道進入到多糖提取罐體的內部。與現有技術相比，該中國專利號為cn220294157u的專利以解決現有的多糖提取設備采用加熱絲直接加熱的方式，容易導致提取的多糖濃縮時焦糊，影響多糖產品品質的問題。

3、但上述裝置在實際的使用過程中，軟棗獼猴桃經過破碎裝置打碎過濾后，混合有細小果肉的混合液體會通過過濾網板二次過濾，但是過濾網板過濾后，果肉會堆積在網板表面，不僅影響滲透效果，還需要定時停機清理過濾物，難以保證長時間連續提取，因此，提出一種軟棗獼猴桃多糖提取設備。

技術實現思路

1、本發明的目的是為了解決現有技術中，軟棗獼猴桃經過破碎裝置打碎過濾后，混合有細小果肉的混合液體會通過過濾網板二次過濾，但是過濾網板過濾后，果肉會堆積在網板表面，不僅影響滲透效果，還需要定時停機清理過濾物，難以保證長時間連續提取的缺點，而提出的一種軟棗獼猴桃多糖提取設備。

2、為了實現上述目的，本發明采用了如下技術方案：

3、一種軟棗獼猴桃多糖提取設備，包括設備外殼，所述設備外殼上部設置有破碎機構，所述破碎機構底部固定連接有過濾機構，所述過濾機構包括設置在設備外殼內部的過濾殼體，所述過濾殼體上部固定連接有轉動殼體，所述轉動殼體內部設置有第二電機，所述第二電機輸出端設置有第三齒輪，所述第三齒輪嚙合連接有第四齒輪，所述第四齒輪底部固定連接有螺旋濾篩，所述螺旋濾篩與過濾殼體之間轉動連接，所述螺旋濾篩上部開設有若干細小濾孔，所述第二電機帶動螺旋濾篩轉動過濾混合液內果肉。

4、所述過濾殼體兩側分別設置有廢料口和出液口，所述廢料口靠近過濾殼體一側固定連接有刮料板，所述刮料板底部與螺旋濾篩表面貼合，所述螺旋濾篩上過濾出的果肉被刮料板刮下進入廢料口，所述螺旋濾篩底部固定連接有推液板，所述第二電機帶動螺旋濾篩轉動的同時推液板也發生轉動，所述推液板轉動帶動底部過濾出的液體進入出液口。

5、所述設備外殼底部固定連接有震動殼體，所述震動殼體內部設置有傳動組件，所述震動殼體控制傳動組件帶動上部滑動連接的震動桿上下往復震動，通過震動桿帶動過濾殼體發生震動，輔助混合液過濾，所述震動桿上部設置有橡膠沖擊板，震動桿震動過程中不會對過濾殼體底部造成損傷。

6、上述技術方案進一步包括：

7、所述設備外殼底部設置有四個減震彈簧，所述減震彈簧遠離設備外殼一端固定連接有過濾殼體。

8、所述傳動組件包括震動殼體內部設置的第三電機，所述第三電機輸出端設置的第一傳動輪，所述第一傳動輪傳動連接有傳動帶，所述傳動帶遠離第一傳動輪一側傳動連接有第二傳動輪，所述第二傳動輪固定連接有偏心軸，所述偏心軸轉動連接有連接件，所述連接件上部轉動連接有震動桿。

9、所述破碎機構包括固定連接在設備外殼上部的破碎殼體，所述破碎殼體一側設置有第一電機，所述第一電機輸出端設置有第一齒輪，所述第一齒輪嚙合連接有第二齒輪，所述第一齒輪和第二齒輪靠近破碎殼體一側固定連接有破碎輥，所述破碎輥與破碎殼體之間轉動連接。

10、所述破碎殼體上部固定連接有第一入料口，所述破碎殼體內部位于破碎輥下方固定連接有過濾板，所述破碎殼體底部固定連接有過濾殼體，所述過濾板上部設置的濾孔直徑大于螺旋濾篩上部的濾孔。

11、所述設備外殼內部靠近廢料口位置固定連接有收集箱。

12、所述設備外殼內部固定連接有反應室，所述反應室內部設置有出液口，所述反應室上部固定連接有第二入料口，所述反應室與出液口接觸位置開設有槽口，用以適應過濾殼體震動過程中出液口的活動量。

13、所述反應室頂部設置有第四電機，所述第四電機輸出端設置有攪拌桿，所述反應室底部設置有三個電磁閥，所述電磁閥下部固定連接有加熱室。

14、所述加熱室兩側固定連接有加熱板，所述加熱室下部固定連接有出料口。

15、所述設備外殼底部設置有氣缸，所述氣缸輸出端設置有推板，所述推板與加熱室之間滑動連接。

16、本發明具備以下有益效果：

17、1、本發明中，軟棗獼猴桃經過破碎機構破碎以及初步過濾后送入過濾殼體內部，在過濾殼體內部設置有螺旋濾篩，通過轉動殼體內部的第二電機可帶動螺旋濾篩發生轉動，而混合有肉果的混合液通過螺旋濾篩的轉動，果肉部分可過濾并留在螺旋濾篩表面，而過濾后的液體可滴入過濾殼體底部，過濾物在螺旋濾篩的轉動下逐漸下移，最后通過刮料板刮入到廢料口內，通過廢料口落入收集箱內進行收集，而落入底部的液體在推液板的帶動下，進入出液口，通過過濾機構可充分對混合液進行過濾，同時也可持續不斷的排出過濾物，有效避免了過濾物堆積對螺旋濾篩的滲透率造成影響，同時過濾物自動排出，無需人員親自處理，保證了裝置可長時間連續提取，提高了設備的提取效率。

18、2、本發明中，軟棗獼猴桃送入破碎機過后，通過第一電機可帶動破碎殼體內部的兩個破碎輥發生轉動，從而將獼猴桃破碎，經過破碎并過濾后的液體經過過濾殼體流入到反應室內部，進入到反應室內的液體可通過第二入料口向其中添加多糖提取劑，隨后可啟動第四電機帶動反應室內部的攪拌桿發生轉動，從而促進液體與提取劑反應，提高了設備的使用效果。

技術特征：

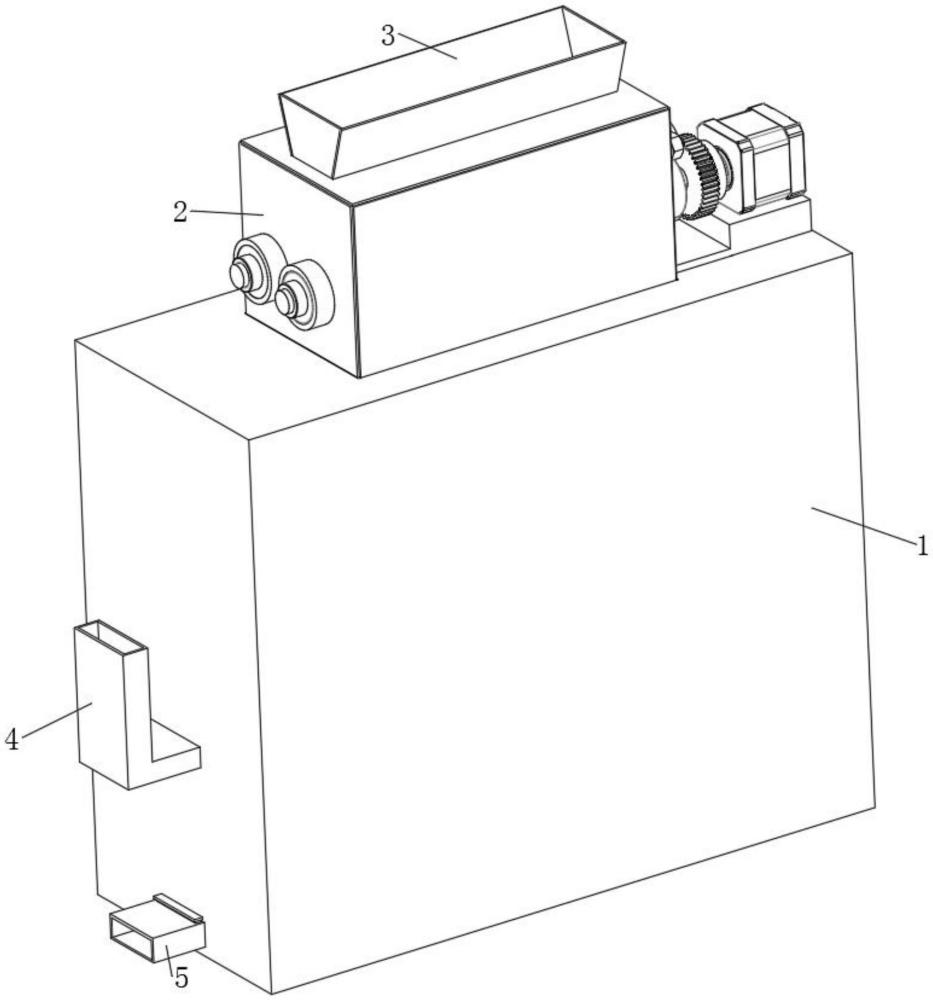

1.一種軟棗獼猴桃多糖提取設備，包括設備外殼(1)，其特征在于，所述設備外殼(1)上部設置有破碎機構，所述破碎機構底部固定連接有過濾機構，所述過濾機構包括設置在設備外殼(1)內部的過濾殼體(7)，所述過濾殼體(7)上部固定連接有轉動殼體(16)，所述轉動殼體(16)內部設置有第二電機(24)，所述第二電機(24)輸出端設置有第三齒輪(25)，所述第三齒輪(25)嚙合連接有第四齒輪(26)，所述第四齒輪(26)底部固定連接有螺旋濾篩(21)，所述螺旋濾篩(21)與過濾殼體(7)之間轉動連接，所述螺旋濾篩(21)上部開設有若干細小濾孔，所述第二電機(24)帶動螺旋濾篩(21)轉動過濾混合液內果肉；

2.根據權利要求1所述的一種軟棗獼猴桃多糖提取設備，其特征在于，所述設備外殼(1)底部設置有四個減震彈簧(18)，所述減震彈簧(18)遠離設備外殼(1)一端固定連接有過濾殼體(7)。

3.根據權利要求1所述的一種軟棗獼猴桃多糖提取設備，其特征在于，所述傳動組件包括震動殼體(17)內部設置的第三電機(27)，所述第三電機(27)輸出端設置的第一傳動輪(28)，所述第一傳動輪(28)傳動連接有傳動帶(30)，所述傳動帶(30)遠離第一傳動輪(28)一側傳動連接有第二傳動輪(29)，所述第二傳動輪(29)固定連接有偏心軸(31)，所述偏心軸(31)轉動連接有連接件(32)，所述連接件(32)上部轉動連接有震動桿(33)。

4.根據權利要求1所述的一種軟棗獼猴桃多糖提取設備，其特征在于，所述破碎機構包括固定連接在設備外殼(1)上部的破碎殼體(2)，所述破碎殼體(2)一側設置有第一電機(11)，所述第一電機(11)輸出端設置有第一齒輪(12)，所述第一齒輪(12)嚙合連接有第二齒輪(13)，所述第一齒輪(12)和第二齒輪(13)靠近破碎殼體(2)一側固定連接有破碎輥(14)，所述破碎輥(14)與破碎殼體(2)之間轉動連接。

5.根據權利要求4所述的一種軟棗獼猴桃多糖提取設備，其特征在于，所述破碎殼體(2)上部固定連接有第一入料口(3)，所述破碎殼體(2)內部位于破碎輥(14)下方固定連接有過濾板(15)，所述破碎殼體(2)底部固定連接有過濾殼體(7)。

6.根據權利要求1所述的一種軟棗獼猴桃多糖提取設備，其特征在于，所述設備外殼(1)內部靠近廢料口(19)位置固定連接有收集箱(6)。

7.根據權利要求1所述的一種軟棗獼猴桃多糖提取設備，其特征在于，所述設備外殼(1)內部固定連接有反應室(8)，所述反應室(8)內部設置有出液口(20)，所述反應室(8)上部固定連接有第二入料口(4)。

8.根據權利要求7所述的一種軟棗獼猴桃多糖提取設備，其特征在于，所述反應室(8)頂部設置有第四電機(34)，所述第四電機(34)輸出端設置有攪拌桿(35)，所述反應室(8)底部設置有三個電磁閥，所述電磁閥下部固定連接有加熱室(9)。

9.根據權利要求8所述的一種軟棗獼猴桃多糖提取設備，其特征在于，所述加熱室(9)兩側對稱設置有加熱板(10)，所述加熱室(9)底部固定連接有出料口(5)。

10.根據權利要求1所述的一種軟棗獼猴桃多糖提取設備，其特征在于，所述設備外殼(1)底部設置有氣缸(36)，所述氣缸(36)輸出端設置有推板(37)，所述推板(37)與加熱室(9)之間滑動連接。

技術總結
本發明公開了一種軟棗獼猴桃多糖提取設備,涉及多糖提取設備技術領域，其技術方案包括設備外殼，設備外殼上部設置有破碎機構，破碎機構底部固定連接有過濾機構，過濾機構包括設置在設備外殼內部的過濾殼體，過濾殼體上部固定連接有轉動殼體，轉動殼體內部設置有第二電機，本發明中，過濾殼體內部設置有螺旋濾篩，通過轉動殼體內部的第二電機可帶動螺旋濾篩發生轉動，而混合有肉果的混合液通過螺旋濾篩的轉動，果肉部分可過濾并留在螺旋濾篩表面，而過濾后的液體可滴入過濾殼體底部，過濾物在螺旋濾篩的轉動下逐漸下移，最后通過刮料板刮入到廢料口內，通過廢料口落入收集箱內進行收集。

技術研發人員：鄒帥宇,賈天嬌
受保護的技術使用者：江西省、中國科學院廬山植物園
技術研發日：
技術公布日：2025/3/10
