本發明涉及線路板退膜清洗，具體是一種多層層壓線路板退膜清洗裝置。

背景技術：

1、線路板是是電子工業的重要部件之一，幾乎每種電子設備，小到電子手表、計算器，大到計算機，通訊電子設備，軍用武器系統，只要有集成電路等電子元器件，為了它們之間的電氣互連，都要使用印制板，在較大型的電子產品研究過程中，最基本的成功因素是該產品的印制板的設計、文件編制和制造，印制板的設計和制造質量直接影響到整個產品的質量和成本，甚至導致商業競爭的成敗。

2、現有技術中，如申請號為：cn113926765a中公開的名稱為：一種線路板清洗裝置及其使用方法，其中包括固定設置于支撐座上的清洗箱，所述清洗箱的兩側內壁均滑動連接有滑座，且兩個滑座之間轉動連接有支撐軸，所述清洗箱中設置有與支撐軸相配合的轉動調節機構，所述支撐軸上固定連接有固定座，所述清洗箱上設置有與其中一個滑座相配合的升降控制機構，所述固定座上開設有多個放置槽，且放置槽的兩側均設置有壓合機構。

3、但上述專利在使用過程中線路板穩定性較差，從而在清潔過程中容易造成線路板損壞，同時在清潔過程中如水壓過大容易造成損壞的情況，從而給人員帶來不便。

技術實現思路

1、本發明的目的在于提供一種多層層壓線路板退膜清洗裝置，以解決現有技術中的問題。

2、本發明的目的可以通過以下技術方案實現：

3、一種多層層壓線路板退膜清洗裝置，包括底座，所述底座的底端固定連接有防滑腳，且底座的頂端固定連接有支撐柱，所述支撐柱的內部活動連接有頂升機構，所述頂升機構的頂端相對側固定連接有升降板，所述升降板的底端固定連接有用于固定線路板的夾持機構，且夾持機構的內壁固定連接有清潔機構，所述底座遠離支撐柱的相對側固定連接有清潔箱，且清潔箱的一側固定連接有出水管，所述出水管的底端固定連接有污水箱，且污水箱固定連接于底座的內部一側。

4、優選的，所述頂升機構包括電機、蝸桿、蝸輪、傳動桿、連接桿和抬升桿，所述電機的輸出端固定于蝸桿的底端，所述蝸輪設置有左右對稱的兩個，且蝸輪活動連接于蝸桿的兩側，所述蝸輪固定連接于傳動桿的中段，所述連接桿設置有前后對稱的兩組，所述連接桿的一端固定連接于傳動桿的一端，且連接桿的另一端鉸接于抬升桿的底端。

5、優選的，所述傳動桿轉動連接于底座的內部，所述抬升桿活動連接于支撐柱的內部，且抬升桿的底端延伸至底座的內部。

6、優選的，所述抬升桿的頂端固定連接于升降板的頂端，所述電機固定連接于底座的內部底端。

7、優選的，所述夾持機構包括氣缸、固定殼、推桿、推板、彈簧、滑塊、滑軌、連接塊和托板，所述推桿設置有左右對稱的兩個，所述推桿的一端分別鉸接于氣缸的輸出端，且推桿的另一端分別鉸接于推板的頂端內部，所述彈簧的一端鉸接于固定殼的內部一側，且彈簧的另一端固定連接于推板的頂端一側，所述推板的底端固定連接于連接塊的頂端。

8、優選的，所述連接塊的底端固定連接于托板的頂端，所述滑塊固定連接于推塊的頂端，且滑塊滑動連接于滑軌的頂端，所述滑塊設置有左右對稱的兩組。

9、優選的，所述固定殼的頂端固定連接于升降板的底端，所述固定殼的底端開設有滑槽，且推塊的頂端活動連接于固定殼的內部，且推塊的底端活動連接于固定殼的底端外部。

10、優選的，所述清潔機構包括水箱、水泵和噴頭，所述水泵的輸入端通過管道固定連接于水箱的輸出端，且水泵的輸出端通過伸縮管固定連接于噴頭的輸入端。

11、優選的，所述噴頭設置有左右對稱的兩組，所述噴頭固定連接于連接塊的內壁，所述水箱固定連接于底座的內部一側。

12、本發明的有益效果：

13、1、本發明通過控制氣缸運動，氣缸運動時會帶通過推桿拉動推板相互靠近，此時推板會通過滑塊在滑軌上運動，從而人員可根據線路板的大小進行限位固定，從而提高設備的實用性，同時可提高清洗過程中的穩定性；

14、2、本發明通過將托板放置在清潔箱內部，通過頂升機構可更加方便人員拿取和放置線路板，同時也可防止清潔過程中清洗液飛濺，以此減少人員的操作難度；

15、3、本發明通過控制水泵將水箱內部的清潔液抽出，再由噴頭對線路板進行清洗，通過噴頭可將清潔液霧化，從而降低水壓對線路板造成的損壞。

技術特征：

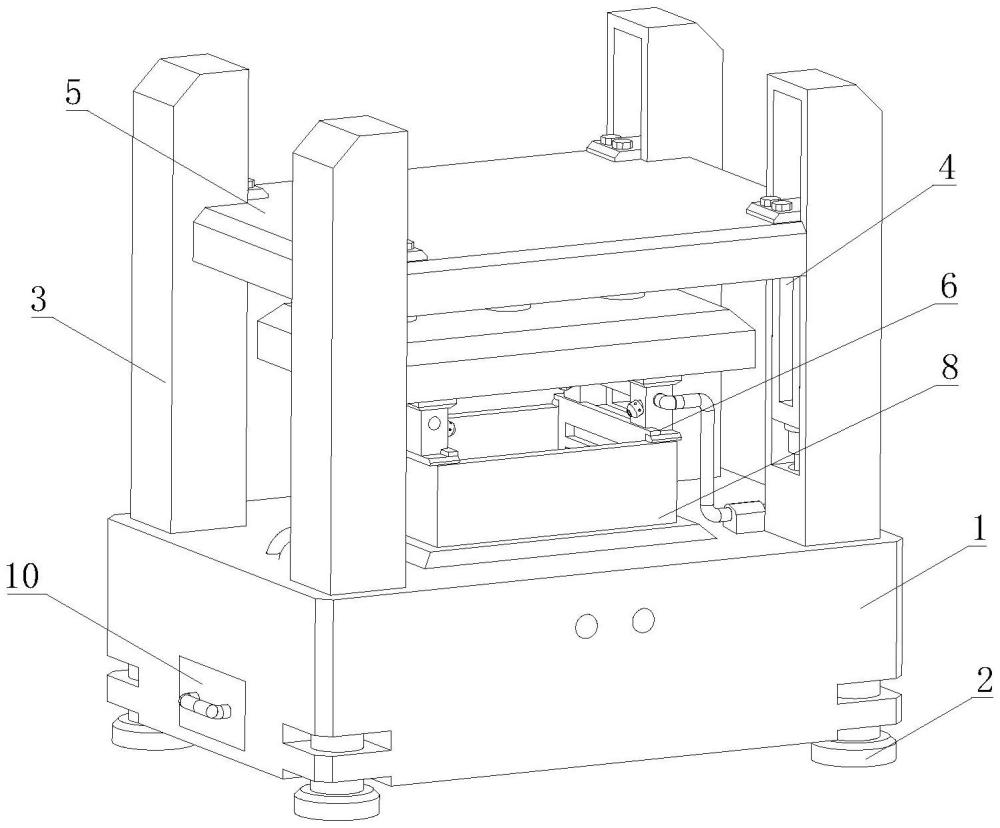

1.一種多層層壓線路板退膜清洗裝置，包括底座(1)，其特征在于，所述底座(1)的底端固定連接有防滑腳(2)，且底座(1)的頂端固定連接有支撐柱(3)，所述支撐柱(3)的內部活動連接有頂升機構(4)，所述頂升機構(4)的頂端相對側固定連接有升降板(5)，所述升降板(5)的底端固定連接有用于固定線路板的夾持機構(6)，且夾持機構(6)的內壁固定連接有清潔機構(7)，所述底座(1)遠離支撐柱(3)的相對側固定連接有清潔箱(8)，且清潔箱(8)的一側固定連接有出水管(9)，所述出水管(9)的底端固定連接有污水箱(10)，且污水箱(10)固定連接于底座(1)的內部一側。

2.根據權利要求1所述的一種多層層壓線路板退膜清洗裝置，其特征在于，所述頂升機構(4)包括電機(401)、蝸桿(402)、蝸輪(403)、傳動桿(404)、連接桿(405)和抬升桿(406)，所述電機(401)的輸出端固定于蝸桿(402)的底端，所述蝸輪(403)設置有左右對稱的兩個，且蝸輪(403)活動連接于蝸桿(402)的兩側，所述蝸輪(403)固定連接于傳動桿(404)的中段，所述連接桿(405)設置有前后對稱的兩組，所述連接桿(405)的一端固定連接于傳動桿(404)的一端，且連接桿(405)的另一端鉸接于抬升桿(406)的底端。

3.根據權利要求2所述的一種多層層壓線路板退膜清洗裝置，其特征在于，所述傳動桿(404)轉動連接于底座(1)的內部，所述抬升桿(406)活動連接于支撐柱(3)的內部，且抬升桿(406)的底端延伸至底座(1)的內部。

4.根據權利要求2所述的一種多層層壓線路板退膜清洗裝置，其特征在于，所述抬升桿(406)的頂端固定連接于升降板(5)的頂端，所述電機(401)固定連接于底座(1)的內部底端。

5.根據權利要求1所述的一種多層層壓線路板退膜清洗裝置，其特征在于，所述夾持機構(6)包括氣缸(601)、固定殼(602)、推桿(603)、推板(604)、彈簧(605)、滑塊(606)、滑軌(607)、連接塊(608)和托板(609)，所述推桿(603)設置有左右對稱的兩個，所述推桿(603)的一端分別鉸接于氣缸(601)的輸出端，且推桿(603)的另一端分別鉸接于推板(604)的頂端內部，所述彈簧(605)的一端鉸接于固定殼(602)的內部一側，且彈簧(605)的另一端固定連接于推板(604)的頂端一側，所述推板(604)的底端固定連接于連接塊(608)的頂端。

6.根據權利要求5所述的一種多層層壓線路板退膜清洗裝置，其特征在于，所述連接塊(608)的底端固定連接于托板(609)的頂端，所述滑塊(606)固定連接于推塊的頂端，且滑塊(606)滑動連接于滑軌(607)的頂端，所述滑塊(606)設置有左右對稱的兩組。

7.根據權利要求5所述的一種多層層壓線路板退膜清洗裝置，其特征在于，所述固定殼(602)的頂端固定連接于升降板(5)的底端，所述固定殼(602)的底端開設有滑槽，且推塊的頂端活動連接于固定殼(602)的內部，且推塊的底端活動連接于固定殼(602)的底端外部。

8.根據權利要求1所述的一種多層層壓線路板退膜清洗裝置，其特征在于，所述清潔機構(7)包括水箱(701)、水泵(702)和噴頭(703)，所述水泵(702)的輸入端通過管道固定連接于水箱(701)的輸出端，且水泵(702)的輸出端通過伸縮管固定連接于噴頭(703)的輸入端。

9.根據權利要求8所述的一種多層層壓線路板退膜清洗裝置，其特征在于，所述噴頭(703)設置有左右對稱的兩組，所述噴頭(703)固定連接于連接塊(608)的內壁，所述水箱(701)固定連接于底座(1)的內部一側。

技術總結
本發明涉及線路板退膜清洗技術領域，公開一種多層層壓線路板退膜清洗裝置，包括底座，所述底座的底端固定連接有防滑腳，且底座的頂端固定連接有支撐柱，所述支撐柱的內部活動連接有頂升機構，所述頂升機構的頂端相對側固定連接有升降板，所述升降板的底端固定連接有用于固定線路板的夾持機構，且夾持機構的內壁固定連接有清潔機構，所述底座遠離支撐柱的相對側固定連接有清潔箱，本發明通過控制氣缸運動，氣缸運動時會帶通過推桿拉動推板相互靠近，此時推板會通過滑塊在滑軌上運動，從而人員可根據線路板的大小進行限位固定，從而提高設備的實用性，同時可提高清洗過程中的穩定性。

技術研發人員：楊開頂,吳法親,屠曉皎,羅艷華,呂權
受保護的技術使用者：廣德萬正電子科技有限公司
技術研發日：
技術公布日：2025/3/10
