本技術涉及噴涂設備，具體為一種控制器生產用漆料噴涂裝置。

背景技術：

1、控制器是指按照預定順序改變主電路或控制電路的接線和改變電路中電阻值來控制電動機的啟動、調速、制動和反向的主令裝置。由程序計數器、指令寄存器、指令譯碼器、時序產生器和操作控制器組成，它是發布命令的“決策機構”，即完成協調和指揮整個計算機系統的操作。

2、公告號cn?214440264?u的一種控制器生產用漆料噴涂裝置，通過設計的固定把手、限位塊、限位槽、限位滑塊、連接彈簧，改善原先操作箱與主體之間螺栓連接的方式存在自轉現象，存在連接不穩固的現象，通過該結構，使操作箱與主體之間在原來的連接基礎上增加限位結構，從而使連接更加穩固。

3、該控制器生產用漆料噴涂裝置，對控制器進行噴涂時，將控制器放置到主體內部，通過控制箱能夠控制噴漆結構對控制器進行噴涂，但該裝置對控制器進行噴涂時，不能夠對控制器進行轉動，使該裝置不能夠對控制器與主體接觸部分進行噴涂，使工作人員需要手動對控制器的位置進行調節，影響工作效率，因此需要改進。

技術實現思路

1、本實用新型的目的在于提供一種控制器生產用漆料噴涂裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種控制器生產用漆料噴涂裝置，包括加工臺，所述加工臺頂部固定連接有噴涂箱，所述噴涂箱頂部設置有夾持噴涂機構，所述加工臺底部設置有轉動機構；

3、所述夾持噴涂機構包括夾持組件和噴涂組件，所述夾持組件設置于噴涂箱左右兩側，所述噴涂組件設置于噴涂箱頂部。

4、優選的，所述夾持組件包括第二伺服電機，所述第二伺服電機固定連接于噴涂箱頂部左右兩側，所述噴涂箱底部固定連接有螺紋桿，所述螺紋桿底部轉動連接于加工臺頂部左右兩側，所述螺紋桿外圍螺紋連接有螺紋板，所述螺紋板內部滑動連接有限位桿，所述螺紋板左側固定連接有第一伺服電機，所述第一伺服電機右側固定連接有轉軸，所述轉軸轉動連接有螺紋板內部，所述轉軸右側固定連接有聯動架，所述聯動架內部固定連接有電動伸縮桿，所述電動伸縮桿右側固定連接有夾持板。

5、優選的，所述限位桿頂部固定連接于噴涂箱內頂部，且限位桿底部固定連接于加工臺頂部，通過設置的限位桿能夠對螺紋板進行限位，使螺紋板在移動的過程中更加穩定。

6、優選的，所述噴涂組件包括支撐架，所述支撐架固定連接于噴涂箱頂部，所述支撐架頂部固定連接有存放箱，所述存放箱底部固定連接有傳輸管，所述傳輸管底部固定連接有分流板，所述分流板底部固定連接有噴頭，所述傳輸管外圍固定連接有水泵，所述水泵底部固定連接于噴涂箱頂部。

7、優選的，所述噴頭有十一個，且十一個噴頭分別固定連接于分流板底部，通過設置的十一個噴頭，使該設備對控制器表面進行噴涂時，漆料噴涂的更加均勻。

8、優選的，所述轉動機構包括u型板，所述u型板固定連接于加工臺底部，所述u型板內底部轉動連接有聯動桿，所述聯動桿外圍固定連接有蝸輪，所述蝸輪正面嚙合有蝸桿，所述蝸桿右側固定連接有第三電機，所述第三電機固定連接于u型板內部右側，所述聯動桿頂部固定連接有轉動盤，所述轉動盤底部固定連接有支撐件。

9、優選的，所述加工臺頂部開設有與支撐件運動軌跡相對應的固定槽，且支撐件轉動連接于該固定槽內部，通過開設的固定槽，能夠對支撐件進行限位，使支撐件在轉動的過程中更加穩定，通過設置的支撐件能夠對轉動盤起到限位作用，使轉動盤在轉動的過程中更加穩定。

10、與現有技術相比，本實用新型提供了一種控制器生產用漆料噴涂裝置，具備以下有益效果：

11、1、該控制器生產用漆料噴涂裝置，通過設置的夾持噴涂機構，通過夾持組件上設置的電動伸縮桿跟夾持板能夠對控制器進行夾持，通過設置的第二伺服電機跟螺紋桿，能夠通過轉軸帶動聯動架移動，使聯動架通過電動伸縮桿跟夾持板，使控制器的高度能夠進行調節，使控制器在轉動的過程中更加穩定，通過設置的第一伺服電機能夠帶動轉軸轉動，使聯動架能夠通過電動伸縮桿帶動夾持板轉動，使控制器能夠轉動，打開水泵，使水泵將存放箱內部的漆料通過傳輸管傳輸到分流板內部，通過噴頭對控制器表面進行噴涂，使控制器表面噴涂的更加均勻。

12、2、該控制器生產用漆料噴涂裝置，通過設置的轉動機構，當需要對控制器進行轉動時，打開第三電機，使第三電機通過蝸桿帶動蝸輪轉動，使蝸輪通過聯動桿帶動轉動盤轉動，使轉動盤能夠帶動控制器轉動，使控制器不同面能夠進行噴涂。

技術特征：

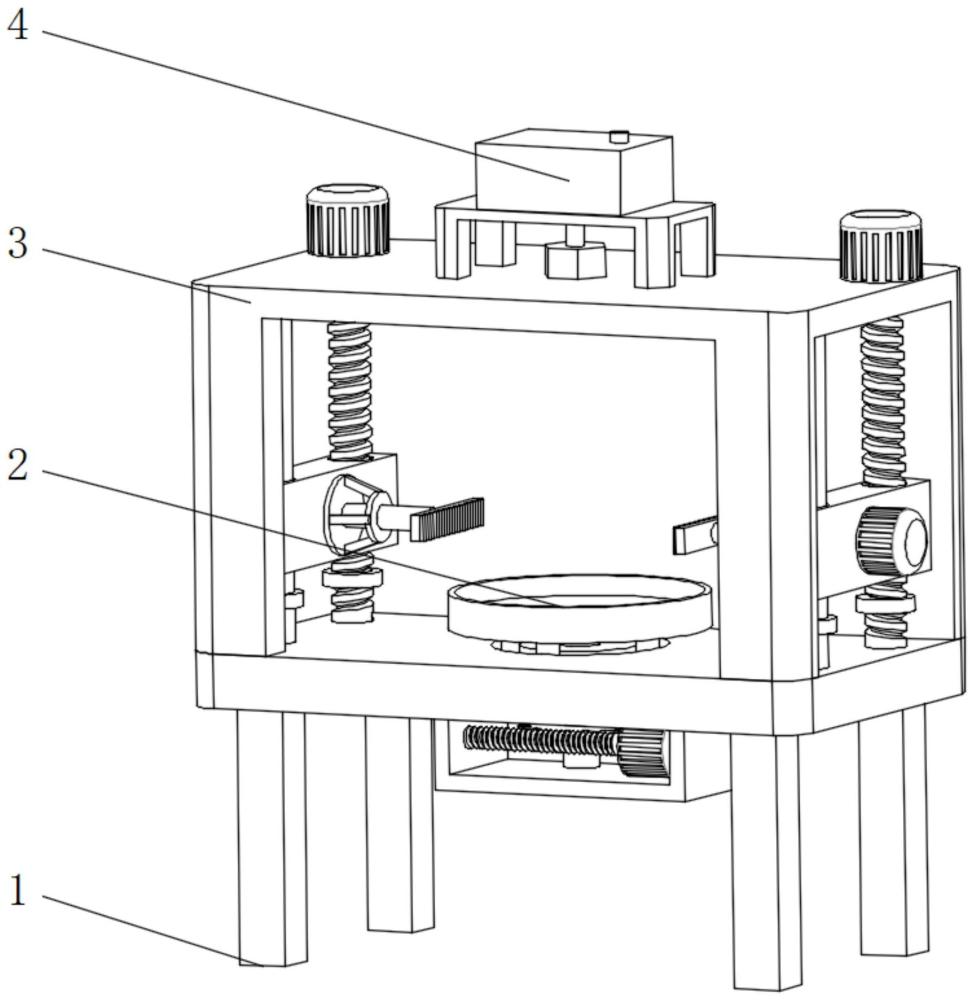

1.一種控制器生產用漆料噴涂裝置，包括加工臺（1），其特征在于：所述加工臺（1）頂部固定連接有噴涂箱（3），所述噴涂箱（3）頂部設置有夾持噴涂機構（4），所述加工臺（1）底部設置有轉動機構（2）；

2.根據權利要求1所述的一種控制器生產用漆料噴涂裝置，其特征在于：所述限位桿（415）頂部固定連接于噴涂箱（3）內頂部，且限位桿（415）底部固定連接于加工臺（1）頂部。

3.根據權利要求1所述的一種控制器生產用漆料噴涂裝置，其特征在于：所述噴涂組件（42）包括支撐架（421），所述支撐架（421）固定連接于噴涂箱（3）頂部，所述支撐架（421）頂部固定連接有存放箱（423），所述存放箱（423）底部固定連接有傳輸管（422），所述傳輸管（422）底部固定連接有分流板（426），所述分流板（426）底部固定連接有噴頭（425），所述傳輸管（422）外圍固定連接有水泵（424），所述水泵（424）底部固定連接于噴涂箱（3）頂部。

4.根據權利要求3所述的一種控制器生產用漆料噴涂裝置，其特征在于：所述噴頭（425）有十一個，且十一個噴頭（425）分別固定連接于分流板（426）底部。

5.根據權利要求1所述的一種控制器生產用漆料噴涂裝置，其特征在于：所述轉動機構（2）包括u型板（21），所述u型板（21）固定連接于加工臺（1）底部，所述u型板（21）內底部轉動連接有聯動桿（27），所述聯動桿（27）外圍固定連接有蝸輪（23），所述蝸輪（23）正面嚙合有蝸桿（24），所述蝸桿（24）右側固定連接有第三電機（22），所述第三電機（22）固定連接于u型板（21）內部右側，所述聯動桿（27）頂部固定連接有轉動盤（25），所述轉動盤（25）底部固定連接有支撐件（26）。

6.根據權利要求5所述的一種控制器生產用漆料噴涂裝置，其特征在于：所述加工臺（1）頂部開設有與支撐件（26）運動軌跡相對應的固定槽，且支撐件（26）轉動連接于該固定槽內部。

技術總結
本技術涉及噴涂設備技術領域，且公開了一種控制器生產用漆料噴涂裝置，所述加工臺頂部固定連接有噴涂箱，所述噴涂箱頂部設置有夾持噴涂機構，所述加工臺底部設置有轉動機構，所述夾持噴涂機構包括夾持組件和噴涂組件，所述夾持組件設置于噴涂箱左右兩側，所述噴涂組件設置于噴涂箱頂部，所述夾持組件包括第二伺服電機，所述第二伺服電機固定連接于噴涂箱頂部左右兩側，所述噴涂箱底部固定連接有螺紋桿。通過電動伸縮桿跟夾持板能夠對控制器進行夾持，通過設置的第二伺服電機跟螺紋桿，能夠通過轉軸帶動聯動架移動，使聯動架通過電動伸縮桿跟夾持板，使控制器的高度能夠進行調節，使控制器在轉動的過程中更加穩定。
