本技術屬于點膠裝置，更具體而言，涉及一種碳紙點膠裝置。

背景技術：

1、目前，碳紙點膠治具只能生產一種尺寸的產品，不適用于現在的多樣化和小批量生產；同時機械手在碳紙點膠治具吸取碳紙時，碳紙容易發生傾斜，導致與機械手發生對位偏差，無法吸取；碳紙點膠治具上的用于推動碳紙位置的推料塊不能更換，維護保養十分困難。

技術實現思路

1、本實用新型的主要目的在于提供一種碳紙點膠裝置，以解決上述背景技術的問題。

2、根據本實用新型的第一方面，提供了一種碳紙點膠裝置，包括底板，所述底板上固定設置有用于吸緊碳紙的吸板，所述底板上設置有若干可活動的安裝底座，所述安裝底座上固定安裝有氣缸，所述氣缸的一端連接有可移動的安裝板，所述安裝板上可拆卸連接有推料塊，所述吸板的上方設置有可活動的機械手，所述機械手用于吸取碳紙和點膠。

3、本實用新型的一個特定的實施例中，所述底板的外緣上設置有若干安裝孔，所述安裝底座通過所述安裝孔與所述底板固定連接。

4、本實用新型的一個特定的實施例中，所述安裝底座安裝在所述吸板的外周。

5、本實用新型的一個特定的實施例中，所述底板的兩側中部開設有裝配孔。

6、本實用新型的一個特定的實施例中，所述底板上開設有定位口。

7、本實用新型的一個特定的實施例中，所述吸板的中部向上凸起形成放置臺，所述放置臺的高度低于所述推料塊的高度，所述推料塊可移動至與所述放置臺的一側相貼合。

8、本實用新型的一個特定的實施例中，所述放置臺上開設有若干吸附孔，所述吸附孔均勻分布在所述放置臺上，所述吸板的外側設有若干通孔，所述通孔通過螺栓與所述底板固定連接。

9、本實用新型的一個特定的實施例中，所述安裝底座上對稱設置有橢圓安裝孔，所述氣缸通過螺栓與所述橢圓安裝孔固定連接。

10、本實用新型上述技術方案中的一個技術方案至少具有如下優點或有益效果之一：

11、此碳紙點膠裝置將機械手上吸取的碳紙放置在吸板上，啟動氣缸，使推料塊推動調整碳紙在吸板上的位置，啟動吸板的吸附功能，將碳紙吸緊固定進行點膠，推料塊可拆卸安裝在安裝板上，能快速拆裝，實現快速保養維護，同時能更換其他尺寸的推料塊，適用于不同尺寸的碳紙，該碳紙點膠裝置能使碳紙對位更加精確，便于與機械手取放和點膠，適用于批量生產和多種使用場景。

技術特征：

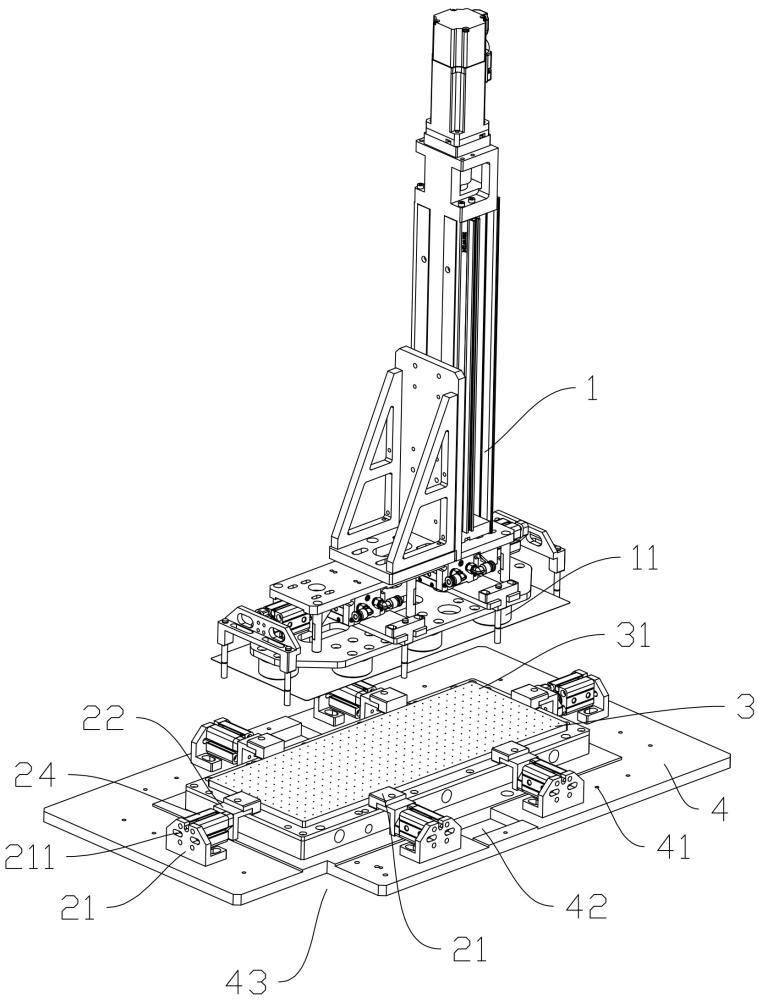

1.一種碳紙點膠裝置，包括底板（4），其特征在于，所述底板（4）上固定設置有用于吸緊碳紙的吸板（3），所述底板（4）上設置有若干可活動的安裝底座（21），所述安裝底座（21）上固定安裝有氣缸（24），所述氣缸（24）的一端連接有可移動的安裝板（22），所述安裝板（22）上可拆卸連接有推料塊（23），所述吸板（3）的上方設置有可活動的機械手（1），所述機械手（1）用于吸取碳紙和點膠。

2.根據權利要求1所述的碳紙點膠裝置，其特征在于，所述底板（4）的外緣上設置有若干安裝孔（41），所述安裝底座（21）通過所述安裝孔（41）與所述底板（4）固定連接。

3.根據權利要求2所述的碳紙點膠裝置，其特征在于，所述安裝底座（21）安裝在所述吸板（3）的外周。

4.根據權利要求1所述的碳紙點膠裝置，其特征在于，所述底板（4）的兩側中部開設有裝配孔（42）。

5.根據權利要求4所述的碳紙點膠裝置，其特征在于，所述底板（4）上開設有定位口（43）。

6.根據權利要求1所述的碳紙點膠裝置，其特征在于，所述吸板（3）的中部向上凸起形成放置臺，所述放置臺的高度低于所述推料塊（23）的高度，所述推料塊（23）可移動至與所述放置臺的一側相貼合。

7.根據權利要求6所述的碳紙點膠裝置，其特征在于，所述放置臺上開設有若干吸附孔（31），所述吸附孔（31）均勻分布在所述放置臺上，所述吸板（3）的外側設有若干通孔，所述通孔通過螺栓與所述底板（4）固定連接。

8.根據權利要求1所述的碳紙點膠裝置，其特征在于，所述安裝底座（21）上對稱設置有橢圓安裝孔（211），所述氣缸（24）通過螺栓與所述橢圓安裝孔（211）固定連接。

技術總結
本技術公開了一種碳紙點膠裝置，屬于點膠裝置技術領域，包括底板，底板上固定設置有用于吸緊碳紙的吸板，底板上設置有若干可活動的安裝底座，安裝底座上固定安裝有氣缸，氣缸的一端連接有可移動的安裝板，安裝板上可拆卸連接有推料塊，吸板的上方設置有可活動的機械手，機械手用于吸取碳紙和點膠，本技術將機械手上吸取的碳紙放置在吸板上，啟動氣缸，使推料塊推動調整碳紙的位置，啟動吸板吸附，將碳紙吸緊固定再點膠，推料塊可拆卸安裝在安裝板上，能快速拆裝，實現快速保養維護，也能更換其他尺寸的推料塊，適用于不同尺寸的碳紙，該碳紙點膠裝置能使碳紙對位更加精確，便于與機械手取放和點膠，適用于批量生產和多種使用場景。
