本技術涉及研磨機，具體為一種具有碎渣清潔功能的研磨機。

背景技術：

1、在對一些藥材、食材等進行加工時，經常需要將其進行研磨粉碎，在研磨粉碎時，通常需要用到研磨機對這些材料進行研磨加工。

2、目前的研磨機缺乏清潔裝置，在研磨過程中，會有細碎殘渣或者粉末容易殘留聚集在研磨輥表面，難以將這些細碎殘渣或者粉末清理掉，在長時間研磨后，容易使得裝置的研磨效果變差，影響研磨效果，為此我們提出了一種具有碎渣清潔功能的研磨機。

技術實現思路

1、本實用新型的目的在于提供一種具有碎渣清潔功能的研磨機，以解決上述背景技術中提出了目前的研磨機缺乏清潔裝置，在研磨過程中，會有細碎殘渣或者粉末容易殘留聚集在研磨輥表面，在長時間研磨后，容易使得裝置的研磨效果變差的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種具有碎渣清潔功能的研磨機，包括研磨座、支撐腳和研磨輥，所述支撐腳固定連接于所述研磨座的左右側前后部的底部，所述研磨輥貫穿轉動連接于所述研磨座的內腔前后側的頂部中部，所述研磨座的底部中部貫穿開設有出料口，所述研磨座的后部頂部的中部固定連接有驅動電機，所述研磨座的頂部中部固定連接有清潔機構，所述清潔機構包括安裝架、往復絲桿、滑塊、限位桿、連接桿、清理刷、從動盤、主動盤和傳動皮帶，所述研磨座的頂部前后側的中部固定連接有安裝架，所述安裝架的內側壁前后側的頂部中部之間貫穿轉動連接有往復絲桿，所述往復絲桿的外側壁通過絲桿座滑動連接有滑塊，所述安裝架的內側壁前后的頂部中部之間固定連接有限位桿，且位于所述往復絲桿的頂部，所述滑塊的底部中部固定連接有連接桿，所述連接桿的底部固定連接有清理刷，所述往復絲桿的前端固定連接有從動盤，所述研磨輥的前端固定連接有主動盤，所述從動盤和主動盤的外側套接有傳動皮帶。

3、作為上述技術方案的進一步描述：

4、所述驅動電機的輸入端與外部電源的輸出端電性連接，且所述驅動電機的輸出軸端部與所述研磨輥的后端固定連接。

5、作為上述技術方案的進一步描述：

6、所述滑塊的前側頂部的中部貫穿開設有圓孔，且所述限位桿位于圓孔內部，所述清理刷的底部與所述研磨輥的外側壁貼合。

7、作為上述技術方案的進一步描述：

8、所述研磨座的底部固定連接有篩分機構，所述篩分機構包括固定板、滑桿、滑板、復位彈簧、篩分斗、伺服電機和擠壓輪，所述研磨座的底部四角邊部位置處固定連接有固定板，左右部的所述固定板的相對側的中部之間固定連接有滑桿，所述滑桿的外側壁對稱滑動連接有滑板，所述滑桿的外側對稱套接有復位彈簧，所述滑板的底部固定連接有篩分斗，所述研磨座的底部右側的中部固定連接有伺服電機，所述伺服電機的輸出軸端部固定連接有擠壓輪。

9、作為上述技術方案的進一步描述：

10、所述復位彈簧的兩端分別與所述固定板和所述滑板的相對側固定連接。

11、作為上述技術方案的進一步描述：

12、所述伺服電機的輸入端與外部電源的輸出端電性連接，且所述伺服電機位于所述篩分斗的右側。

13、與現有技術相比，本實用新型的有益效果是：

14、1、該具有碎渣清潔功能的研磨機，在進行研磨時，研磨輥帶動主動盤轉動，利用傳動皮帶帶動從動盤轉動，使得往復絲桿轉動，利用限位桿的限制，使得滑塊往復移動，從而使得連接桿帶動清理刷往復移動，在研磨輥轉動時對其外側進行清理，從而保障在研磨時，研磨輥的干凈整潔，避免碎渣殘留吸附，防止造成研磨效果變差。

15、2、該具有碎渣清潔功能的研磨機，通過伺服電機的啟動，帶動擠壓輪轉動，當擠壓輪與篩分斗接觸時，對篩分斗進行擠壓時，使篩分斗帶動滑板在滑桿外側滑動，使復位彈簧形變，當擠壓輪與篩分斗分離時，通過復位彈簧的復位，使滑板帶動篩分斗復位，從而使篩分斗往復移動，對研磨后的材料進行篩分，從而將不合格的材料篩分而出，提升產品的質量。

技術特征：

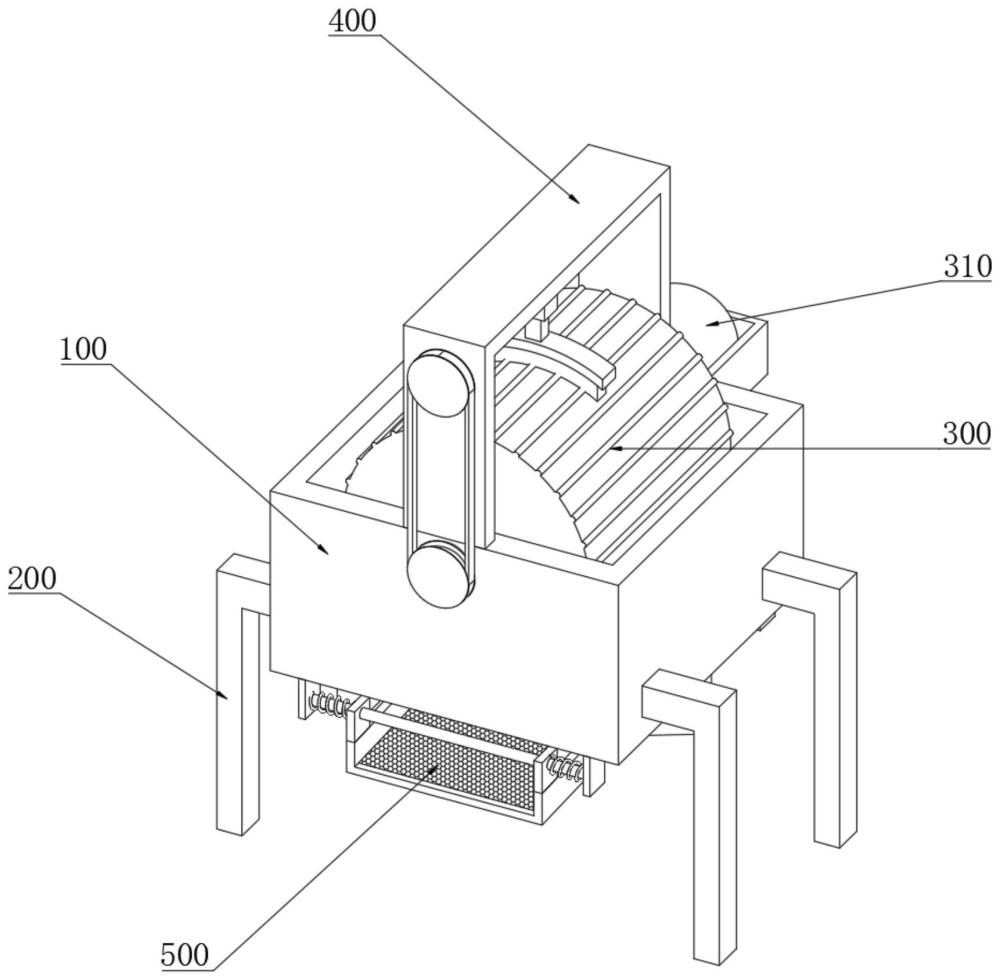

1.一種具有碎渣清潔功能的研磨機，其特征在于：包括研磨座(100)、支撐腳(200)和研磨輥(300)，所述支撐腳(200)固定連接于所述研磨座(100)的左右側前后部的底部，所述研磨輥(300)貫穿轉動連接于所述研磨座(100)的內腔前后側的頂部中部，所述研磨座(100)的底部中部貫穿開設有出料口(110)，所述研磨座(100)的后部頂部的中部固定連接有驅動電機(310)，所述研磨座(100)的頂部中部固定連接有清潔機構(400)，所述清潔機構(400)包括安裝架(410)、往復絲桿(420)、滑塊(430)、限位桿(440)、連接桿(450)、清理刷(460)、從動盤(470)、主動盤(480)和傳動皮帶(490)，所述研磨座(100)的頂部前后側的中部固定連接有安裝架(410)，所述安裝架(410)的內側壁前后側的頂部中部之間貫穿轉動連接有往復絲桿(420)，所述往復絲桿(420)的外側壁通過絲桿座滑動連接有滑塊(430)，所述安裝架(410)的內側壁前后的頂部中部之間固定連接有限位桿(440)，且位于所述往復絲桿(420)的頂部，所述滑塊(430)的底部中部固定連接有連接桿(450)，所述連接桿(450)的底部固定連接有清理刷(460)，所述往復絲桿(420)的前端固定連接有從動盤(470)，所述研磨輥(300)的前端固定連接有主動盤(480)，所述從動盤(470)和主動盤(480)的外側套接有傳動皮帶(490)。

2.根據權利要求1所述的一種具有碎渣清潔功能的研磨機，其特征在于：所述驅動電機(310)的輸入端與外部電源的輸出端電性連接，且所述驅動電機(310)的輸出軸端部與所述研磨輥(300)的后端固定連接。

3.根據權利要求1所述的一種具有碎渣清潔功能的研磨機，其特征在于：所述滑塊(430)的前側頂部的中部貫穿開設有圓孔，且所述限位桿(440)位于圓孔內部，所述清理刷(460)的底部與所述研磨輥(300)的外側壁貼合。

4.根據權利要求1所述的一種具有碎渣清潔功能的研磨機，其特征在于：所述研磨座(100)的底部固定連接有篩分機構(500)，所述篩分機構(500)包括固定板(510)、滑桿(520)、滑板(530)、復位彈簧(540)、篩分斗(550)、伺服電機(560)和擠壓輪(570)，所述研磨座(100)的底部四角邊部位置處固定連接有固定板(510)，左右部的所述固定板(510)的相對側的中部之間固定連接有滑桿(520)，所述滑桿(520)的外側壁對稱滑動連接有滑板(530)，所述滑桿(520)的外側對稱套接有復位彈簧(540)，所述滑板(530)的底部固定連接有篩分斗(550)，所述研磨座(100)的底部右側的中部固定連接有伺服電機(560)，所述伺服電機(560)的輸出軸端部固定連接有擠壓輪(570)。

5.根據權利要求4所述的一種具有碎渣清潔功能的研磨機，其特征在于：所述復位彈簧(540)的兩端分別與所述固定板(510)和所述滑板(530)的相對側固定連接。

6.根據權利要求4所述的一種具有碎渣清潔功能的研磨機，其特征在于：所述伺服電機(560)的輸入端與外部電源的輸出端電性連接，且所述伺服電機(560)位于所述篩分斗(550)的右側。

技術總結
本技術公開了研磨機領域的一種具有碎渣清潔功能的研磨機，包括研磨座、支撐腳和研磨輥，所述支撐腳固定連接于所述研磨座的左右側前后部的底部，所述研磨輥貫穿轉動連接于所述研磨座的內腔前后側的頂部中部，所述研磨座的底部中部貫穿開設有出料口，所述研磨座的后部頂部的中部固定連接有驅動電機，該具有碎渣清潔功能的研磨機，在進行研磨時，研磨輥帶動主動盤轉動，利用傳動皮帶帶動從動盤轉動，使得往復絲桿轉動，利用限位桿的限制，使得滑塊往復移動，從而使得連接桿帶動清理刷往復移動，在研磨輥轉動時對其外側進行清理，從而保障在研磨時，研磨輥的干凈整潔，避免碎渣殘留吸附，防止造成研磨效果變差。

技術研發人員：李向東
受保護的技術使用者：湖南源拓研磨設備有限公司
技術研發日：20240305
技術公布日：2025/4/28
