本技術涉及紐甜加工，尤其涉及一種紐甜自動投料反應釜。

背景技術：

1、紐甜，是一種白色結晶粉末，含約4.5%的結晶水，是一種功能性甜味劑。具有純正的甜味，甜味協和，十分接近阿斯巴甜，沒有其他強力甜味劑常帶的苦味和金屬味。甜度比蔗糖甜7000～13000倍，比阿斯巴甜甜30～60倍。能量值幾乎為零。可在瞬時高溫的條件下保持穩定，蛋糕生產中，經過450℃的高溫焙烤后，仍有85%的紐甜存在。

2、專利號：cn210332590u的一種中國專利，公開了一種紐甜自動投料反應釜，包括反應筒體，反應筒體的頂端面中心開設有進料口，且進料口的開口處設有與內腔連通的進料斗，反應筒體的頂端面前后兩側均滑動插接有抽拉桿，兩根支撐桿之間設有橡膠堵頭，兩根支撐柱頂端支撐轉動設有轉軸，轉軸的軸向兩端外壁均焊接有第一支撐架和第二支撐架，前后兩根第一支撐架的尖端側壁之間轉動設有從動軸，前后兩根第二支撐架的尖端側壁之間轉動設有主動軸，主動軸與從動軸之間繞接有傳送皮帶，前后兩根第一支撐架的尖端底端側壁鉸接有可左右擺動的鉸接桿，兩根鉸接桿的底端與兩根抽拉桿的頂端鉸接。

3、然而上述中存在以下不足之處，上述中，傳送皮帶暴露在外部，空氣中的雜質以及灰塵會吸附在傳送皮帶上，從而影響紐甜的質量以及純度，通過人工不斷加料的放置并配合傳送皮帶完成自動投料的方式，效率較低，需要耗費大量的人工進行操作，因此，本領域技術人員提供了一種紐甜自動投料反應釜，以解決上述中存在的問題。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種紐甜自動投料反應釜。

2、為實現上述目的，本實用新型提供了如下技術方案：一種紐甜自動投料反應釜，包括有反應釜、支撐架以及投料機構，支撐架設置在反應釜的另一側位置，支撐架與投料機構相連接，所述投料機構的一側壁中間靠上端位置安裝有第一電機，所述第一電機的輸出端連接有傳動桿，所述傳動桿的另一側壁轉動連接在投料機構的內側壁靠中間位置，所述傳動桿的另一側壁中間位置轉動連接有主動齒輪，所述主動齒輪的下側壁中間位置嚙合有從動齒輪，所述從動齒輪轉動連接有攪拌組件，所述攪拌組件的轉動連接在投料機構的內側壁中間位置，所述攪拌組件的兩側壁中間靠下端位置均安裝有刮板，兩個所述刮板分別與反應釜的內側壁相貼合；

3、通過上述技術方案，通過第一電機的輸出端帶動傳動桿進行正向或反向轉動，從而帶動主動齒輪進行同步轉動，并作用于從動齒輪，通過從動齒輪作用于攪拌組件進行同步轉動，將紐甜原料進行攪拌，避免設備在未使用時，紐甜原料受環境影響導致潮濕，從而粘合在一起，從而影響原料的質量，并通過攪拌組件兩側壁安裝的刮板對吸附在投料機構內壁的紐甜原料進行刮除，提高原料利用率。

4、進一步地，所述投料機構的外側壁靠中間位置安裝有固定套圈，所述固定套圈的另一側壁中間位置安裝有連接板，所述連接板的另一側壁與支撐架的一側壁中間靠上端位置相連接；

5、通過上述技術方案，固定套圈安裝在投料機構的外側壁，并與連接板相連接，通過支撐架對投料機構進行固定與限位。

6、進一步地，所述投料機構的下側壁中間位開設有送料口，所述送料口的底部中間位置連通有送料管；

7、通過上述技術方案，紐甜原料通過送料管進行后續的自動投料。

8、進一步地，所述反應釜的上側壁中間位置安裝有密封端蓋；

9、通過上述技術方案，密封端蓋使得反應釜起到密封的作用，保障反應效率。

10、進一步地，所述密封端蓋的上側壁中間靠另一側位置貫穿連接有輸料管道，所述輸料管道的與送料管的底部相連通；

11、通過上述技術方案，紐甜原料通過送料管進行輸送至輸料管道中。

12、進一步地，所述輸料管道的一側壁中間位置安裝有第二電機，所述輸料管道的內側壁中間位置安裝有下料閥，所述下料閥的內側壁中間位置轉動連接有轉桿，所述第二電機的輸出端與轉桿相連接，所述轉桿的外側壁中間位置安裝有閥瓣；

13、通過上述技術方案，通過第二電機的輸出端帶動轉桿進行轉動，從而帶動閥瓣進行翻轉，翻轉角度為度，從而達到開合的狀態，從而達到下料的效果，在第二電機的作用下帶動閥瓣一共翻轉度，從而達到閉合的效果，通過上述操作從而達到將紐甜原料自動投料至反應釜。

14、進一步地，所述連接板的底部中間位置安裝有l形支撐板，所述l形支撐板的另一側壁靠底部位置與支撐架的一側壁中間靠上端位置相連接；

15、通過上述技術方案，l形支撐板用于支撐連接板。

16、進一步地，所述反應釜的底部中間靠四角位置均安裝有支腿，四個所述支腿呈矩形陣列分布；

17、通過上述技術方案，四個呈矩形陣列分布的支腿用于支撐反應釜。

18、本實用新型具有如下有益效果：

19、本實用新型中，通過向外拉動保護門，使得兩個第一磁吸條與兩個第二磁吸條分離，并在合頁與轉軸的作用下，使得保護門開合至安裝框的一側壁位置，從而使得投影幕無死角的暴露在觀看人員的視線中，提高觀看效果。

20、本實用新型中，雙軸電機的兩個輸出端帶動兩個傳動桿進行轉動，從而分別帶動兩個主動齒輪進行轉動，并作用于兩個從動齒輪，通過兩個從動齒輪分別帶動兩個調節塊內側壁安裝的內螺紋套管進行轉動，根據內螺紋套管的轉動方向，從而帶動調節螺桿進行上升或下降，以調節安裝框中投影幕的高度，從而方便不同觀看人員通過不同的角度，能夠從投影幕中觀看到更好的成像效果。

技術特征：

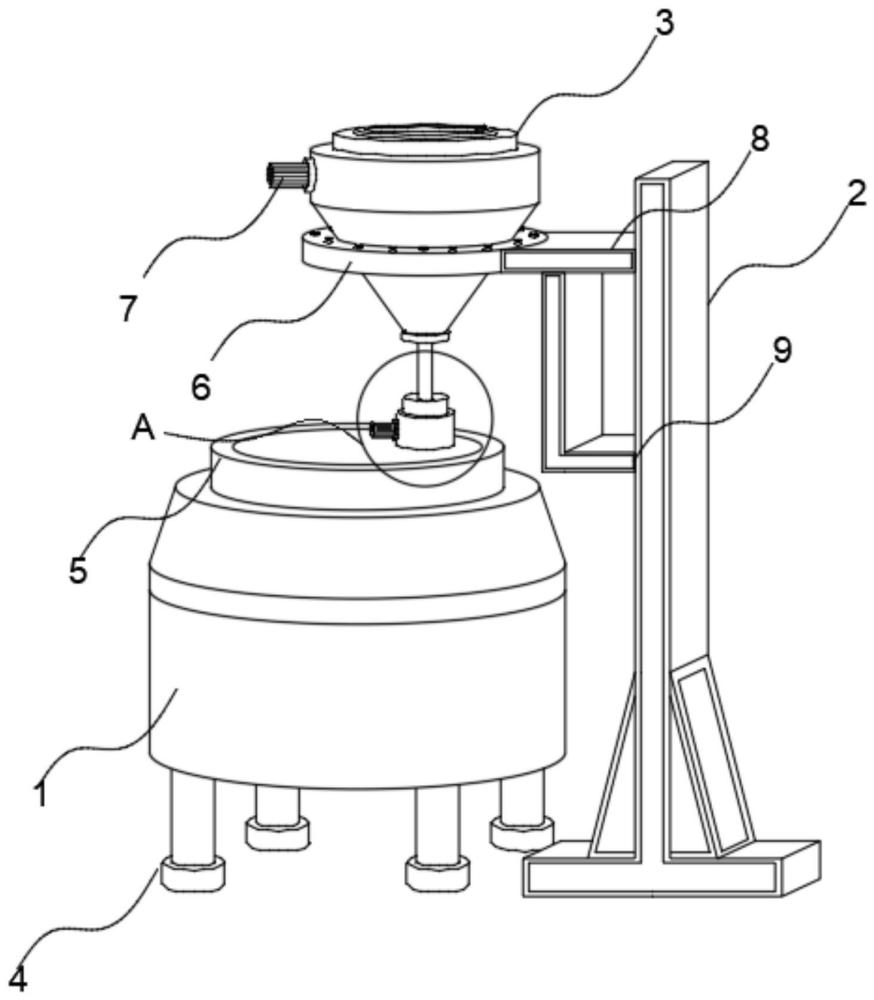

1.一種紐甜自動投料反應釜，包括有反應釜（1）、支撐架（2）以及投料機構（3），支撐架（2）設置在反應釜（1）的另一側位置，支撐架（2）與投料機構（3）相連接，其特征在于：所述投料機構（3）的一側壁中間靠上端位置安裝有第一電機（7），所述第一電機（7）的輸出端連接有傳動桿（10），所述傳動桿（10）的另一側壁轉動連接在投料機構（3）的內側壁靠中間位置，所述傳動桿（10）的另一側壁中間位置轉動連接有主動齒輪（11），所述主動齒輪（11）的下側壁中間位置嚙合有從動齒輪（12），所述從動齒輪（12）轉動連接有攪拌組件（16），所述攪拌組件（16）的轉動連接在投料機構（3）的內側壁中間位置，所述攪拌組件（16）的兩側壁中間靠下端位置均安裝有刮板（13），兩個所述刮板（13）分別與反應釜（1）的內側壁相貼合。

2.根據權利要求1所述的一種紐甜自動投料反應釜，其特征在于：所述投料機構（3）的外側壁靠中間位置安裝有固定套圈（6），所述固定套圈（6）的另一側壁中間位置安裝有連接板（8），所述連接板（8）的另一側壁與支撐架（2）的一側壁中間靠上端位置相連接。

3.根據權利要求1所述的一種紐甜自動投料反應釜，其特征在于：所述投料機構（3）的下側壁中間位開設有送料口（14），所述送料口（14）的底部中間位置連通有送料管（15）。

4.根據權利要求1所述的一種紐甜自動投料反應釜，其特征在于：所述反應釜（1）的上側壁中間位置安裝有密封端蓋（5）。

5.根據權利要求4所述的一種紐甜自動投料反應釜，其特征在于：所述密封端蓋（5）的上側壁中間靠另一側位置貫穿連接有輸料管道（18），所述輸料管道（18）的與送料管（15）的底部相連通。

6.根據權利要求5所述的一種紐甜自動投料反應釜，其特征在于：所述輸料管道（18）的一側壁中間位置安裝有第二電機（17），所述輸料管道（18）的內側壁中間位置安裝有下料閥（19），所述下料閥（19）的內側壁中間位置轉動連接有轉桿（21），所述第二電機（17）的輸出端與轉桿（21）相連接，所述轉桿（21）的外側壁中間位置安裝有閥瓣（20）。

7.根據權利要求2所述的一種紐甜自動投料反應釜，其特征在于：所述連接板（8）的底部中間位置安裝有l形支撐板（9），所述l形支撐板（9）的另一側壁靠底部位置與支撐架（2）的一側壁中間靠上端位置相連接。

8.根據權利要求1所述的一種紐甜自動投料反應釜，其特征在于：所述反應釜（1）的底部中間靠四角位置均安裝有支腿（4），四個所述支腿（4）呈矩形陣列分布。

技術總結
本技術涉及紐甜加工技術領域，公開了一種紐甜自動投料反應釜，包括有反應釜、支撐架以及投料機構，支撐架設置在反應釜的另一側位置，支撐架與投料機構相連接，所述投料機構的一側壁中間靠上端位置安裝有第一電機，所述第一電機的輸出端連接有傳動桿，傳動桿的另一端連接有主動齒輪，所述主動齒輪的下側壁中間位置嚙合有從動齒輪，所述從動齒輪轉動連接有攪拌組件。本技術中，通過從動齒輪作用于攪拌組件進行同步轉動，避免設備在未使用時，紐甜原料受環境影響導致潮濕，從而粘合在一起，從而影響原料的質量，并通過攪拌組件兩側壁安裝的刮板對吸附在投料機構內壁的紐甜原料進行刮除，提高原料利用率。

技術研發人員：龍志鵬,韓金汝
受保護的技術使用者：山東雨田食品科技股份有限公司
技術研發日：20240325
技術公布日：2025/3/20
