本技術屬于污水提升器領域，具體地說，涉及一種分離異物的污水提升器。

背景技術：

1、目前，地下車站、隧道等地下場所已經嘗試采用污水提升裝置對污水進行收集、提升并排放到污水管網中。污水提升裝置主要包括水箱和排污水泵。由于生活污水量較多，污水中又往往存在著很多的固體雜質，容易導致固體雜質沉淀在水箱底部，難以清理，甚至?xí)氯鏊瓦M(jìn)水的管道。另外，污水中還會散發大量異味，如果污水不能及時處理的話，產生的異味還會大大加劇，給使用者帶來困擾。

2、公告號為cn211597032u的中國專利公開了一種污水提升器。該污水提升器包括異味去除裝置、雜質粉碎裝置、污水過濾裝置和提升泵，所述異味去除裝置的外壁上安裝有除臭器，所述除臭器的進氣管道穿過所述異味去除裝置的頂部并伸入至所述異味去除裝置內，所述異味去除裝置的進水口與外部污水排放裝置連接，所述異味去除裝置的出水口與所述雜質粉碎裝置的進水口連接，所述雜質粉碎裝置的出水口與所述污水過濾裝置的進水口連接，所述污水過濾裝置的出水口與提升管道連接，所述提升泵設置在所述提升管道上。本申請解決了污水提升器中固體雜質堵塞管道、污水產生異味難以清除的技術問題，而該申請中的污水提升器污水在經第一液封部時，污水中的砂礫和金屬等較重的物體容易停留在第一液封部，導致第一液封部被堵。

3、有鑒于此特提出本實用新型。

技術實現思路

1、本實用新型要解決的技術問題在于克服現有技術的不足，提供一種分離異物的污水提升器。

2、為解決上述技術問題，本實用新型采用技術方案的基本構思是：

3、一種分離異物的污水提升器，包括依次連接的異味去除裝置、雜質粉碎裝置、污水過濾裝置，異味去除裝置一側連接有進水管，進水管伸入異味去除裝置內一端設有液封部，液封部底端設有第一開口，第一開口內設有密封塊，異味去除裝置內滑動配合有一端伸入液封部?jī)?nèi)與密封塊連接的連接桿，異味去除裝置上側轉動配合有與連接桿螺紋配合的調節手柄螺紋桿，異味去除裝置上側連接有除臭器。

4、可選的，連接桿上端設有兩導向桿，異味去除裝置上側設有與導向桿相對應的導向孔，導向桿一端滑動配合在導向孔內，便于通過導向桿在導向孔內滑動，引導連接桿上下滑動。

5、可選的，異味去除裝置上側嵌入有軸承，調節手柄螺紋桿上端外側設有光滑曲面，調節手柄螺紋桿上端固定在軸承內，便于通過軸承提高調節手柄螺紋桿轉動的穩定性。

6、可選的，異味去除裝置一側設有第二開口，第二開口內滑動配合有與密封塊相對應的收集盒，第二開口內壁嵌入有橡膠密封框，便于液封部?jī)?nèi)堆積的砂礫和金屬等異物經第二開口落入收集盒內，便于將收集盒從第二開口內拉出，便于快速清理收集盒內異物。

7、可選的，雜質粉碎裝置內設有粉碎刀輥，粉碎刀輥圓周陣列有多個攪拌刮板，雜質粉碎裝置上側設有用于驅動粉碎刀輥的伺服電機，便于污水排入雜質粉碎裝置內，開啟伺服電機驅動攪拌刮板攪拌雜質粉碎裝置內的污水降低污水中雜質沉淀的幾率，粉碎刀輥將污水中的雜質進行粉碎。

8、可選的，污水過濾裝置內設有過濾網，污水過濾裝置側部連接有提升泵，提升泵一端連接有出水管，便于粉碎后的雜質和污水進入污水過濾裝置內，雜質經過濾網過濾阻擋。

9、采用上述技術方案后，本實用新型與現有技術相比具有以下有益效果，當然，實施本實用新型的任一產品并不一定需要同時達到以下所述的所有優點：

10、通過污水經過進水管進入異味去除裝置內，部分砂礫和金屬在液封部沉淀堆積，當進水管排水較慢時，轉動調節手柄螺紋桿與連接桿螺紋配合，帶動連接桿帶動密封塊下滑，打開第一開口，使液封部?jī)?nèi)堆積的砂礫和金屬等異物經第一開口排出液封部，便于降低進水管的液封部被堵的幾率。

11、下面結合附圖對本實用新型的具體實施方式作進一步詳細的描述。

技術特征：

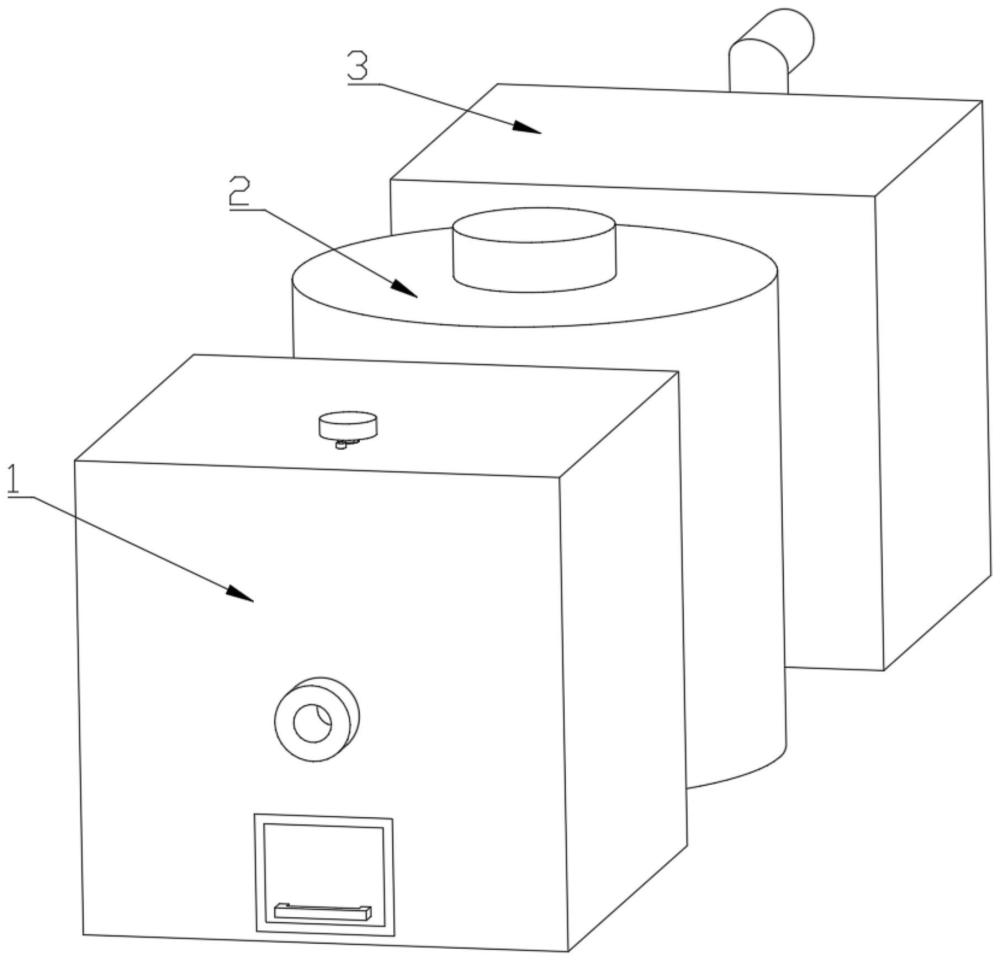

1.一種分離異物的污水提升器，其特征在于，包括：依次連接的異味去除裝置(1)、雜質粉碎裝置(2)、污水過濾裝置(3)，異味去除裝置(1)一側連接有進水管(101)，進水管(101)伸入異味去除裝置(1)內一端設有液封部(102)，液封部(102)底端設有第一開口(103)，第一開口(103)內設有密封塊(104)，異味去除裝置(1)內滑動配合有一端伸入液封部(102)內與密封塊(104)連接的連接桿(105)，異味去除裝置(1)上側轉動配合有與連接桿(105)螺紋配合的調節手柄螺紋桿(106)。

2.根據權利要求1所述的一種分離異物的污水提升器，其特征在于，連接桿(105)上端設有兩導向桿(107)，異味去除裝置(1)上側設有與導向桿(107)相對應的導向孔(108)，導向桿(107)一端滑動配合在導向孔(108)內。

3.根據權利要求1所述的一種分離異物的污水提升器，其特征在于，異味去除裝置(1)上側嵌入有軸承(109)，調節手柄螺紋桿(106)上端外側設有光滑曲面，調節手柄螺紋桿(106)上端固定在軸承(109)內。

4.根據權利要求1所述的一種分離異物的污水提升器，其特征在于，異味去除裝置(1)一側設有第二開口(110)，第二開口(110)內滑動配合有與密封塊(104)相對應的收集盒(111)，第二開口(110)內壁嵌入有橡膠密封框(112)。

5.根據權利要求1所述的一種分離異物的污水提升器，其特征在于，雜質粉碎裝置(2)內設有粉碎刀輥(201)，粉碎刀輥(201)圓周陣列有多個攪拌刮板(202)，雜質粉碎裝置(2)上側設有用于驅動粉碎刀輥(201)的伺服電機(203)。

6.根據權利要求1所述的一種分離異物的污水提升器，其特征在于，污水過濾裝置(3)內設有過濾網(301)，污水過濾裝置(3)側部連接有提升泵(302)，提升泵(302)一端連接有出水管(303)。

技術總結
本技術公開了一種分離異物的污水提升器，涉及污水提升器技術領域。本技術包括依次連接的異味去除裝置、雜質粉碎裝置、污水過濾裝置，異味去除裝置一側連接有進水管，進水管伸入異味去除裝置內一端設有液封部，液封部底端設有第一開口，第一開口內設有密封塊，異味去除裝置內滑動配合有一端伸入液封部?jī)?nèi)與密封塊連接的連接桿。本技術通過污水經過進水管進入異味去除裝置內，部分砂礫和金屬在液封部沉淀堆積，當進水管排水較慢時，轉動調節手柄螺紋桿與連接桿螺紋配合，帶動連接桿帶動密封塊下滑，打開第一開口，使液封部?jī)?nèi)堆積的砂礫和金屬等異物經第一開口排出液封部，便于降低進水管的液封部被堵的幾率。

技術研發人員：陳劍,陳益新
受保護的技術使用者：萬嶺水務科技（上海）有限公司
技術研發日：20240322
技術公布日：2025/3/20
