本技術涉及一種配料裝置，特別涉及一種預膠化淀粉加工用配料裝置，屬于預膠化淀粉加工。

背景技術：

1、預膠化淀粉是改性淀粉，將淀粉用化學法或機械法將淀粉顆粒部分或全部破裂而得。在片劑中常用做粘合劑、稀釋劑和崩解劑，預膠化淀粉有自潤滑作用，與其他輔料合用時需加入硬脂酸鎂做潤滑劑，預膠化淀粉在加工時，需要使用配料裝置進行配料。

2、其中申請?zhí)枮椤癱n201921402292.6”所公開的“一種預膠化淀粉加工用配料裝置”也是日益成熟的技術，包括底座，所述底座的頂部設置有料斗，所述底座的頂部邊緣對稱設置有一對滑道，一對所述滑道之間設置有密封蓋板，所述密封蓋板的兩側表面各設置有一個限制滑柱，所述限制滑柱與滑道滑動連接，所述料斗的底部一側設置輸送管，所述底座的內側設置有固定架，在本實用中的料斗底座頂部兩側增加了一對直角狀的滑道，并且在一對直角狀的滑道之間增加了可以滑動的密封蓋板，使得料斗可通過密封蓋板實現密封，避免外部的雜物掉入料斗內，使用時，可密封蓋板豎直在底座一側的滑道內，使用更加的方便；在本實用型中的過濾筒內設計了可以快速拆卸安裝的過濾網，方便后期過濾網損壞后的更換，在經過進一步檢索，其中申請?zhí)枮椤癱n201921830565.7”所公開的“配料裝置”，包括儲料機構、稱量機構、匯料機構和機架；儲料機構具有多個儲料腔；稱量機構用于對相應的儲料腔輸出的原料進行稱重；匯料機構具有匯料腔，匯料腔用于匯聚稱量機構稱重后的原料；儲料機構、稱量機構和匯料機構均安裝于機架。本實用新型提供一種配料裝置，以緩解現有技術中存在的輕質澆注料配料工序人工勞動強度大且配料效率低的技術問題。

3、但是上述方式在實際使用時還存在以下缺陷：配料過程中，粉料下落時的粉塵容易從相接處泄露，造成一定的浪費，因此本實用新型提供了一種預膠化淀粉加工用配料裝置。

技術實現思路

1、本實用新型的目的在于提供一種預膠化淀粉加工用配料裝置，以解決上述背景技術中提出的粉料下落時的粉塵容易從相接處泄露的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種預膠化淀粉加工用配料裝置，包括底板，所述底板的頂端連接有支撐架，所述支撐架的頂端設有儲料罐，所述儲料罐底端的中部連接有出料管，所述出料管的底部連接有第一防泄盤，所述底板的頂端滑動連接有混合罐，所述混合罐頂端的一側連接有進料管，所述進料管的內部滑動連接有伸縮管，所述伸縮管的頂端連接有第二防泄盤，所述第二防泄盤的頂端與所述第一防泄盤的底端相貼，所述支撐架的底部設有驅動機構，所述混合罐的內部設有攪拌機構。

3、作為本實用新型的一種優選技術方案，所述混合罐頂端的一側設有兩個電動推桿，所述第二防泄盤的兩側均連接有連接塊，所述電動推桿的伸縮端與所述連接塊的底端連接。

4、作為本實用新型的一種優選技術方案，所述第一防泄盤的底端連接有卡圈，所述第二防泄盤的頂端開設有卡槽，所述卡圈與所述卡槽卡合連接。

5、作為本實用新型的一種優選技術方案，所述驅動機構包括承載板和兩個螺紋絲桿，所述承載板設置在所述混合罐的中部，所述承載板兩側的中部均連接有移動座，兩個所述螺紋絲桿均通過軸承分別轉動連接在所述支撐架底部的兩側，所述螺紋絲桿的外壁與所述移動座的中部螺紋連接，所述支撐架底部的兩側均連接有橫桿，所述橫桿的外壁與所述移動座的內部滑動連接。

6、作為本實用新型的一種優選技術方案，所述支撐架的一側連接有兩個第一安裝架，所述第一安裝架的內部設有第一電機，所述螺紋絲桿的一端貫穿所述支撐架的一側，且與所述第一電機的傳動軸連接。

7、作為本實用新型的一種優選技術方案，所述攪拌機構包括攪拌軸，所述攪拌軸的頂部通過軸承轉動連接在所述混合罐頂端的中部，所述攪拌軸的外壁設有螺旋葉片，所述攪拌軸的頂部連接有連接桿，所述連接桿底端的一側連接有攪拌板。

8、作為本實用新型的一種優選技術方案，所述混合罐頂端的中部連接有第二安裝架，所述第二安裝架的內部設有第二電機，所述攪拌軸的頂端貫穿所述混合罐的頂端，且與所述第二電機的傳動軸連接。

9、作為本實用新型的一種優選技術方案，所述混合罐底端的兩側均連接有支撐板，所述支撐板的底端設有移動輪，所述底板的頂端開設有與所述移動輪相匹配的移動軌。

10、與相關技術相比較，本實用新型提供的一種預膠化淀粉加工用配料裝置具有如下有益效果：

11、通過進料管與伸縮管的配合，能夠使伸縮管上升使其位于出料管的外部，通過第一防泄盤與第二防泄盤的配合，將伸縮管與出料管連接密封，避免粉料下落時的粉塵從伸縮管與出料管之間泄出，減少粉料浪費。

技術特征：

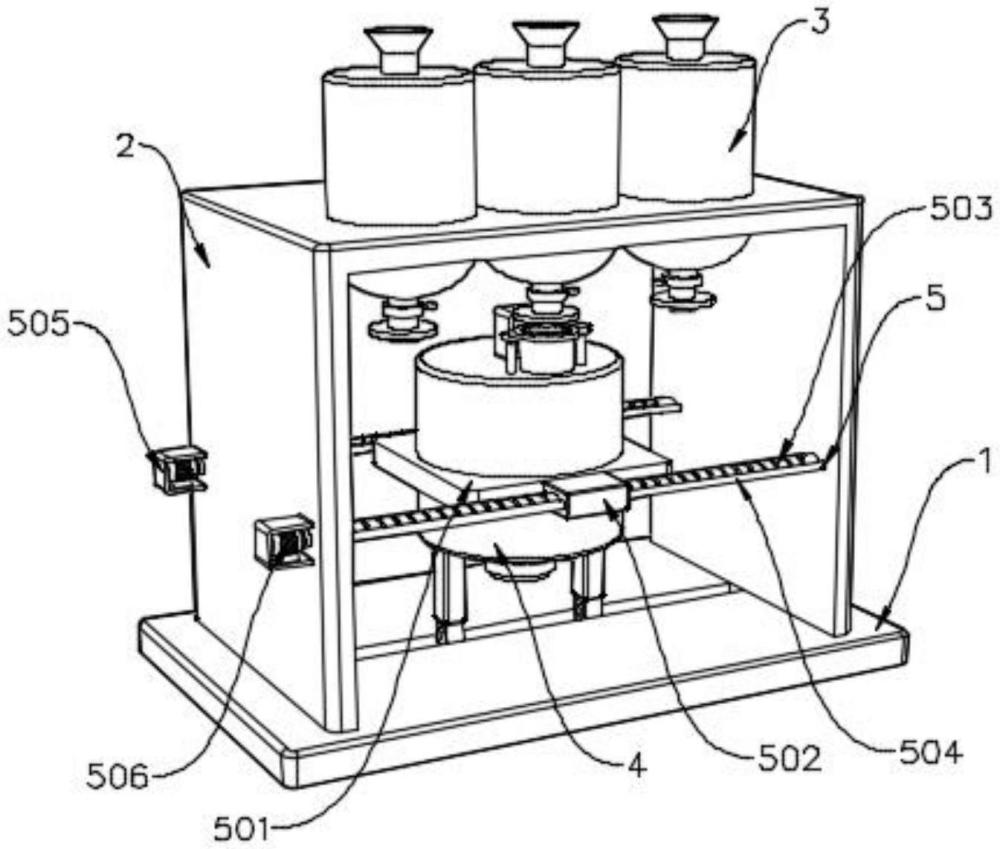

1.一種預膠化淀粉加工用配料裝置，包括底板(1)，其特征在于，所述底板(1)的頂端連接有支撐架(2)，所述支撐架(2)的頂端設有儲料罐(3)，所述儲料罐(3)底端的中部連接有出料管(10)，所述出料管(10)的底部連接有第一防泄盤(11)，所述底板(1)的頂端滑動連接有混合罐(4)，所述混合罐(4)頂端的一側連接有進料管(7)，所述進料管(7)的內部滑動連接有伸縮管(8)，所述伸縮管(8)的頂端連接有第二防泄盤(9)，所述第二防泄盤(9)的頂端與所述第一防泄盤(11)的底端相貼，所述支撐架(2)的底部設有驅動機構(5)，所述混合罐(4)的內部設有攪拌機構(6)。

2.根據權利要求1所述的一種預膠化淀粉加工用配料裝置，其特征在于：所述混合罐(4)頂端的一側設有兩個電動推桿(12)，所述第二防泄盤(9)的兩側均連接有連接塊(13)，所述電動推桿(12)的伸縮端與所述連接塊(13)的底端連接。

3.根據權利要求1所述的一種預膠化淀粉加工用配料裝置，其特征在于：所述第一防泄盤(11)的底端連接有卡圈(14)，所述第二防泄盤(9)的頂端開設有卡槽(15)，所述卡圈(14)與所述卡槽(15)卡合連接。

4.根據權利要求1所述的一種預膠化淀粉加工用配料裝置，其特征在于：所述驅動機構(5)包括承載板(501)和兩個螺紋絲桿(503)，所述承載板(501)設置在所述混合罐(4)的中部，所述承載板(501)兩側的中部均連接有移動座(502)，兩個所述螺紋絲桿(503)均通過軸承分別轉動連接在所述支撐架(2)底部的兩側，所述螺紋絲桿(503)的外壁與所述移動座(502)的中部螺紋連接，所述支撐架(2)底部的兩側均連接有橫桿(504)，所述橫桿(504)的外壁與所述移動座(502)的內部滑動連接。

5.根據權利要求4所述的一種預膠化淀粉加工用配料裝置，其特征在于：所述支撐架(2)的一側連接有兩個第一安裝架(505)，所述第一安裝架(505)的內部設有第一電機(506)，所述螺紋絲桿(503)的一端貫穿所述支撐架(2)的一側，且與所述第一電機(506)的傳動軸連接。

6.根據權利要求1所述的一種預膠化淀粉加工用配料裝置，其特征在于：所述攪拌機構(6)包括攪拌軸(601)，所述攪拌軸(601)的頂部通過軸承轉動連接在所述混合罐(4)頂端的中部，所述攪拌軸(601)的外壁設有螺旋葉片(602)，所述攪拌軸(601)的頂部連接有連接桿(603)，所述連接桿(603)底端的一側連接有攪拌板(604)。

7.根據權利要求6所述的一種預膠化淀粉加工用配料裝置，其特征在于：所述混合罐(4)頂端的中部連接有第二安裝架(605)，所述第二安裝架(605)的內部設有第二電機(606)，所述攪拌軸(601)的頂端貫穿所述混合罐(4)的頂端，且與所述第二電機(606)的傳動軸連接。

8.根據權利要求1所述的一種預膠化淀粉加工用配料裝置，其特征在于：所述混合罐(4)底端的兩側均連接有支撐板(16)，所述支撐板(16)的底端設有移動輪(17)，所述底板(1)的頂端開設有與所述移動輪(17)相匹配的移動軌。

技術總結
本技術公開了一種預膠化淀粉加工用配料裝置，涉及預膠化淀粉加工技術領域，包括底板，底板的頂端連接有支撐架，支撐架的頂端設有儲料罐，儲料罐底端的中部連接有出料管，出料管的底部連接有第一防泄盤，底板的頂端滑動連接有混合罐，混合罐頂端的一側連接有進料管，進料管的內部滑動連接有伸縮管，伸縮管的頂端連接有第二防泄盤，第二防泄盤的頂端與第一防泄盤的底端相貼；本技術的有益效果是：通過進料管與伸縮管的配合，能夠使伸縮管上升使其位于出料管的外部，通過第一防泄盤與第二防泄盤的配合，將伸縮管與出料管連接密封，避免粉料下落時的粉塵從伸縮管與出料管之間泄出，減少粉料浪費。

技術研發人員：張艷,岳云霞
受保護的技術使用者：曲阜市天利藥用輔料有限公司
技術研發日：20240328
技術公布日：2025/3/20
