本技術涉及濾布皮帶脫水機。

背景技術：

1、帶式真空皮帶脫水機是高效固液分離設備，應用于多行業，利用真空吸力脫水，效率高、處理能力大、運行穩定、維護方便，但需注意物料適應性和真空度穩定性，廣泛應用于煤泥、煤矸石等脫水處理，也用于化工、冶金、電力、建材等領域，需選擇合適工藝，保持設備穩定運行和保養。

2、帶式真空皮帶脫水機在真空泵脫水吸干后，固體沾染在濾布上，濾布具有重復利用的優點，但在進入下一次循環前，需要將濾布上的殘留清洗干凈，則是通過現有技術中的清洗系統清洗，清洗后的污水經過污水處理后排放，造成大量的固體物流失，并且污水中固體含量高，提高了處理污水的成本以及處理難度高的問題，為此提出本申請，減少濾布上的石膏殘留。

技術實現思路

1、本實用新型的目的在于提供一種濾布皮帶脫水機，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種濾布皮帶脫水機，包括機體和驅動輥，驅動輥外側裝配過濾帶，機體內安裝位于過濾帶底部的真空盒，機體還通過濾布輥軸安裝有濾布帶，所述機體內設置有用于吹打濾布帶的吹打系統；

4、吹打系統包括壓縮機、氣源管線、儲氣瓶和空氣噴頭，所述壓縮機通過氣源管線連通儲氣瓶，儲氣瓶連通多個空氣噴頭，儲氣瓶與空氣噴頭之間安裝有氣閥。

5、作為本實用新型再進一步的方案：所述真空盒連通自動排液罐，自動排液罐連接真空泵和逆流洗液池，真空泵的排氣端通過循環管線與壓縮機的進氣端連通。

6、作為本實用新型再進一步的方案：所述氣源管線上安裝總閥，儲氣瓶上設置有氣壓表。

7、作為本實用新型再進一步的方案：所述機體內安裝有控制濾布帶張緊的從動輪和張緊輪，張緊輪通過軸承座和彈簧件可垂直上下移動的與機體安裝。

8、作為本實用新型再進一步的方案：所述機體內安裝格柵，從動輪和張緊輪之間為吹打區，格柵與位于吹打區內的濾布帶相互平行，空氣噴頭在吹出高壓氣體時過濾帶可撞擊到格柵上。

9、作為本實用新型再進一步的方案：所述吹打區以及濾布帶的下料端下方安裝有料槽。

10、作為本實用新型再進一步的方案：還包括清洗系統，清洗系統由清洗液回流管線、清洗箱、清洗泵組成，清洗液輸出管線通過清洗泵連通有安裝在濾布帶上用于清洗濾布帶的清洗箱，清洗箱設置有與逆流洗液池連通的清洗液回流管線，清洗液輸出管線也與逆流洗液池連通。

11、與現有技術相比，本實用新型的有益效果是：

12、該濾布皮帶脫水機，通過空氣噴頭吹出高壓氣體，強大的氣流使濾布帶拍打彈落附著的固體殘留物，以減少濾布帶上的固體殘留物，不僅能夠將更多的固體回收，同時降低了清洗時污水中固體殘渣的含量，還能降低清洗量和用水，污水量以及污水處理難度。

技術特征：

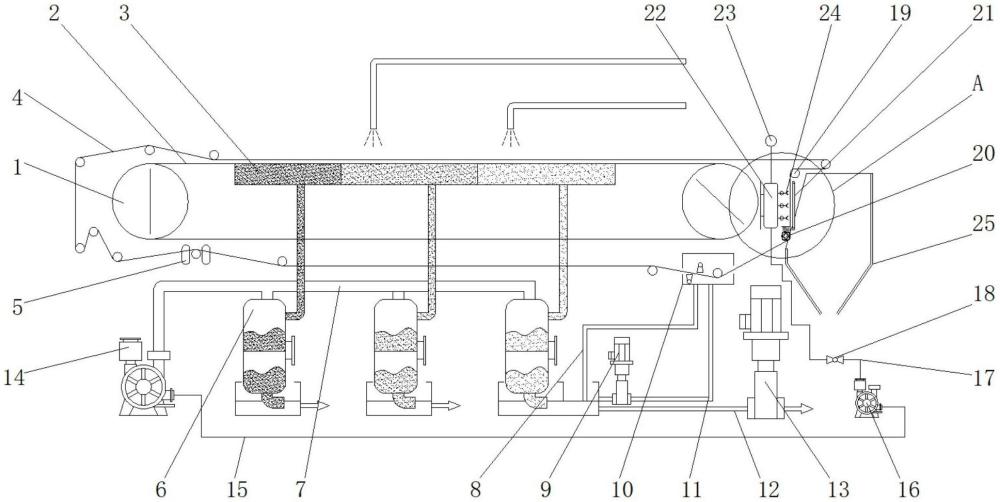

1.一種濾布皮帶脫水機，包括機體和驅動輥（1），驅動輥（1）外側裝配過濾帶（2），機體內安裝位于過濾帶（2）底部的真空盒（3），機體還通過濾布輥軸安裝有濾布帶（4），其特征在于，所述機體內設置有用于吹打濾布帶（4）的吹打系統；

2.根據權利要求1所述的一種濾布皮帶脫水機，其特征在于，所述真空盒（3）連通自動排液罐（6），自動排液罐（6）連接真空泵（14）和逆流洗液池，真空泵（14）的排氣端通過循環管線（15）與壓縮機（16）的進氣端連通。

3.根據權利要求1所述的一種濾布皮帶脫水機，其特征在于，所述氣源管線（17）上安裝總閥（18），儲氣瓶（22）上設置有氣壓表（23）。

4.根據權利要求1所述的一種濾布皮帶脫水機，其特征在于，所述機體內安裝有控制濾布帶（4）張緊的從動輪（19）和張緊輪（20），張緊輪（20）通過軸承座和彈簧件可垂直上下移動的與機體安裝。

5.根據權利要求4所述的一種濾布皮帶脫水機，其特征在于，所述機體內安裝格柵（21），從動輪（19）和張緊輪（20）之間為吹打區，格柵（21）與位于吹打區內的濾布帶（4）相互平行，空氣噴頭（24）在吹出高壓氣體時過濾帶（2）可撞擊到格柵（21）上。

6.根據權利要求5所述的一種濾布皮帶脫水機，其特征在于，所述吹打區以及濾布帶（4）的下料端下方安裝有料槽（25）。

7.根據權利要求1所述的一種濾布皮帶脫水機，其特征在于，還包括清洗系統，清洗系統由清洗液回流管線（8）、清洗箱（10）、清洗泵（9）組成，清洗液輸出管線（11）通過清洗泵（9）連通有安裝在濾布帶（4）上用于清洗濾布帶（4）的清洗箱（10），清洗箱（10）設置有與逆流洗液池連通的清洗液回流管線（8），清洗液輸出管線（11）也與逆流洗液池連通。

技術總結
本技術公開了一種濾布皮帶脫水機，包括機體和驅動輥，驅動輥外側裝配過濾帶，機體內安裝位于過濾帶底部的真空盒，機體還通過濾布輥軸安裝有濾布帶，所述機體內設置有用于吹打濾布帶的吹打系統；吹打系統包括壓縮機、氣源管線、儲氣瓶和空氣噴頭，所述壓縮機通過氣源管線連通儲氣瓶，儲氣瓶連通多個空氣噴頭，儲氣瓶與空氣噴頭之間安裝有氣閥。該濾布皮帶脫水機，通過空氣噴頭吹出高壓氣體，強大的氣流使濾布帶拍打彈落附著的固體殘留物，以減少濾布帶上的固體殘留物，不僅能夠將更多的固體回收，同時降低了清洗時污水中固體殘渣的含量，還能降低清洗量和用水，污水量以及污水處理難度。

技術研發人員：張博,奧吉東
受保護的技術使用者：寧夏潤廣石化有限公司
技術研發日：20240628
技術公布日：2025/4/28
